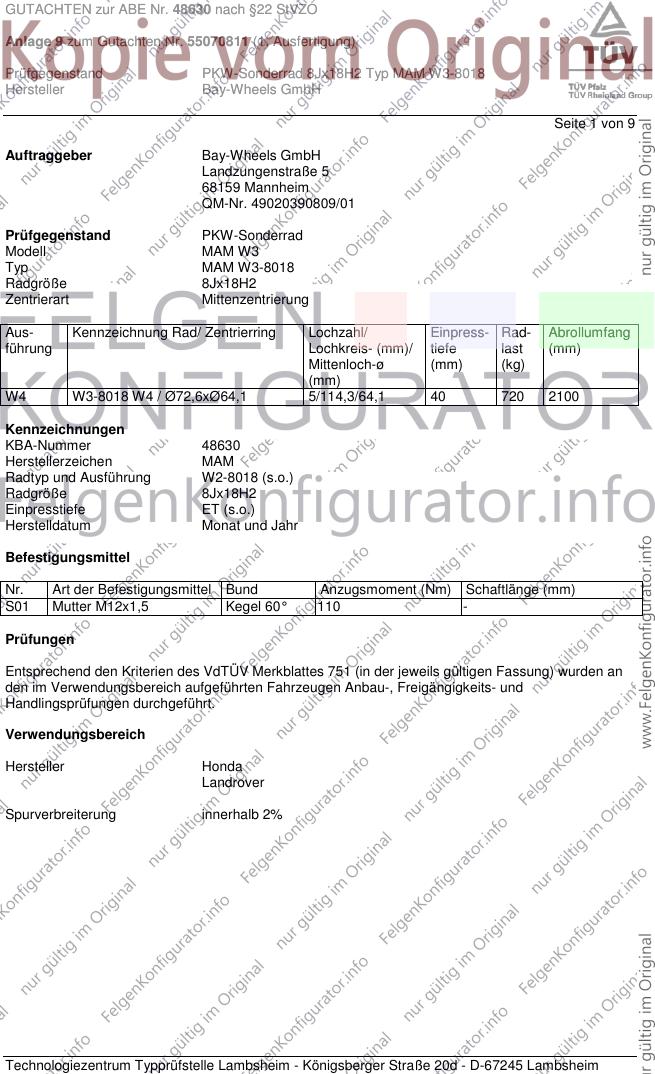

GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 9
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 W3-8018 W4 / Ø72,6xØ64,1 5/114,3/64,1 40 720 2100
Kennzeichnungen
KBA-Nummer 48630
Herstellerzeichen MAM
Radtyp und Ausführung W2-8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Landrover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 113 225/35R18 K1c K2c K42 K56 T87 A01 A02 A04
CL3, CL4 A05 A08 A09
e11*98/14*0165*.., A12 A14 A18
e11*98/14*0166*.. S01
Honda Accord 103-140 225/40R18 K1c K2b K45 K46 K56 A01 A02 A04
CL7, CL9, CN1 103-140 245/35R18 K2c K42 K46 K56 R03 A05 A08 A09
e6*2001/116*0091, A12 A14 A18
0092, 0096*.. Sth V18 S01
Honda Accord 110,115 215/45R18 T89 T93 A02 A04 A05
CU1,CU3 110-132 225/40R18 A01 K1c T88 T92 A08 A09 A12
e6*2001/116* 110-132 225/45R18 A01 K1c A14 A18 Lim
0113, 0115*.. 110-132 235/40R18 A01 K1c K2b V18 S01
110-132 235/45R18 A01 G03 K1c K2b K41
110-132 245/40R18 A01 K1c K2b K41 K42 K43
Honda Accord 148 225/40R18 K1c A01 A02 A04
CU2 148 225/45R18 K1c A05 A08 A09
e6*2001/116*0114*.. 148 235/40R18 K1c K2b A12 A14 A18
148 235/45R18 G03 K1c K2b K41 Lim V18 S01
148 245/40R18 K1c K2b K41 K42 K43
Honda Accord Coupe 147 225/40R18 K1c K2c K42 K56 A01 A02 A04
CG2 147 235/40R18 K1c K2c K42 K44 K56 A05 A08 A09
e6*95/54/0049*.. A12 A14 A18
S01
Honda Accord Tourer 103-140 225/40R18 K1c K2c K42 K45 K46 A01 A02 A04
CM1,CM2,CN2 103-140 245/35R18 K2c K42 K46 R03 A05 A08 A09
e6*2001/116*0093, A12 A14 A18
0094,0097*.. Car V18 S01
Honda Accord Tourer 110,115 215/45R18 T89 T93 A02 A04 A05
CW1, CW3 110-132 225/40R18 A01 K1c T88 T92 A08 A09 A12
e6*2001/116* 110-132 225/45R18 A01 K1c A14 A18 Car
0120,0122*.. 110-132 235/40R18 A01 K1c K2b V18 S01
110-132 235/45R18 A01 G03 K1c K2b K41
110-132 245/40R18 A01 K1c K2b K41 K42 K43
Honda Accord Tourer 148 225/40R18 K1c A01 A02 A04
CW2 148 225/45R18 K1c A05 A08 A09
e6*2001/116*0121*.. 148 235/40R18 K1c K2b A12 A14 A18
148 235/45R18 G03 K1c K2b K41 Car V18 S01
148 245/40R18 K1c K2b K41 K42 K43
Honda Accord Type R 156 225/35R18 K1c K2c K42 K44 K56 A01 A02 A04
CH1 156 225/40R18 G01 K1c K2c K41 K42 K44 K56 A05 A08 A09
e11*98/14*0106*.. 156 245/35R18 K2c K42 K44 K56 R03 A12 A14 A18
V18 S01
Honda CR-V 94,108 215/45R18 K1c K2b K42 Z70 A01 A02 A04
RD1, RD3 94,108 225/45R18 K1c K2b K42 Z70 A05 A08 A09
e6*95/54*0044*.., 94,108 235/45R18 K1c K2c K42 K44 Z70 A12 A14 A18
e6*98/14*0076*.. 94,108 245/40R18 K1c K2c K42 K44 Z70 S01
94,108 245/45R18 K1c K2c K42 K44 Z70

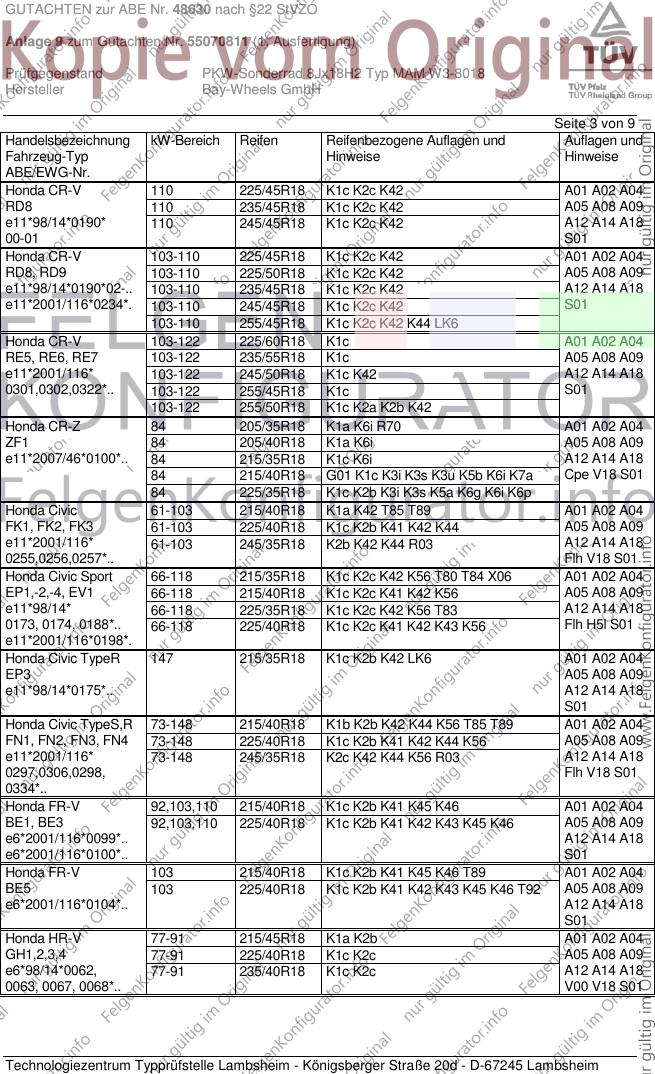

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda CR-V 110 225/45R18 K1c K2c K42 A01 A02 A04
RD8 110 235/45R18 K1c K2c K42 A05 A08 A09
e11*98/14*0190* 110 245/45R18 K1c K2c K42 A12 A14 A18
00-01 S01
Honda CR-V 103-110 225/45R18 K1c K2c K42 A01 A02 A04
RD8, RD9 103-110 225/50R18 K1c K2c K42 A05 A08 A09
e11*98/14*0190*02-.. 103-110 235/45R18 K1c K2c K42 A12 A14 A18
e11*2001/116*0234*. 103-110 245/45R18 K1c K2c K42 S01
103-110 255/45R18 K1c K2c K42 K44 LK6
Honda CR-V 103-122 225/60R18 K1c A01 A02 A04
RE5, RE6, RE7 103-122 235/55R18 K1c A05 A08 A09
e11*2001/116* 103-122 245/50R18 K1c K42 A12 A14 A18
0301,0302,0322*.. 103-122 255/45R18 K1c S01
103-122 255/50R18 K1c K2a K2b K42
Honda CR-Z 84 205/35R18 K1a K6i R70 A01 A02 A04
ZF1 84 205/40R18 K1a K6i A05 A08 A09
e11*2007/46*0100*.. 84 215/35R18 K1c K6i A12 A14 A18
84 215/40R18 G01 K1c K3i K3s K3u K5b K6i K7a Cpe V18 S01
84 225/35R18 K1c K2b K3i K3s K5a K6g K6i K6p
Honda Civic 61-103 215/40R18 K1a K42 T85 T89 A01 A02 A04
FK1, FK2, FK3 61-103 225/40R18 K1c K2b K41 K42 K44 A05 A08 A09
e11*2001/116* 61-103 245/35R18 K2b K42 K44 R03 A12 A14 A18
0255,0256,0257*.. Flh V18 S01
Honda Civic Sport 66-118 215/35R18 K1c K2c K42 K56 T80 T84 X06 A01 A02 A04
EP1,-2,-4, EV1 66-118 215/40R18 K1c K2c K41 K42 K56 A05 A08 A09
e11*98/14* 66-118 225/35R18 K1c K2c K42 K56 T83 A12 A14 A18
0173, 0174, 0188*.. 66-118 225/40R18 K1c K2c K41 K42 K43 K56 Flh H5l S01
e11*2001/116*0198*.
Honda Civic TypeR 147 215/35R18 K1c K2b K42 LK6 A01 A02 A04
EP3 A05 A08 A09
e11*98/14*0175*.. A12 A14 A18
S01
Honda Civic TypeS,R 73-148 215/40R18 K1b K2b K42 K44 K56 T85 T89 A01 A02 A04
FN1, FN2, FN3, FN4 73-148 225/40R18 K1c K2b K41 K42 K44 K56 A05 A08 A09
e11*2001/116* 73-148 245/35R18 K2c K42 K44 K56 R03 A12 A14 A18
0297,0306,0298, Flh V18 S01
0334*..
Honda FR-V 92,103,110 215/40R18 K1c K2b K41 K45 K46 A01 A02 A04
BE1, BE3 92,103,110 225/40R18 K1c K2b K41 K42 K43 K45 K46 A05 A08 A09
e6*2001/116*0099*.. A12 A14 A18
e6*2001/116*0100*.. S01
Honda FR-V 103 215/40R18 K1c K2b K41 K45 K46 T89 A01 A02 A04
BE5 103 225/40R18 K1c K2b K41 K42 K43 K45 K46 T92 A05 A08 A09
e6*2001/116*0104*.. A12 A14 A18
S01
Honda HR-V 77-91 215/45R18 K1a K2b A01 A02 A04
GH1,2,3,4 77-91 225/40R18 K1c K2c A05 A08 A09
e6*98/14*0062, 77-91 235/40R18 K1c K2c A12 A14 A18
0063, 0067, 0068*.. V00 V18 S01

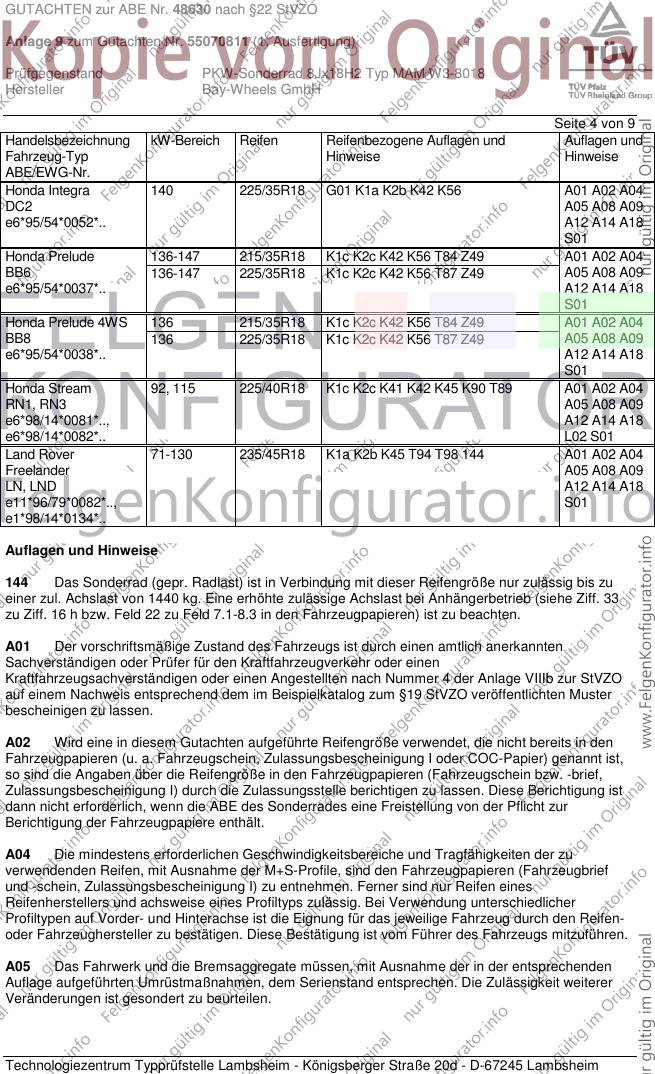

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Integra 140 225/35R18 G01 K1a K2b K42 K56 A01 A02 A04
DC2 A05 A08 A09
e6*95/54*0052*.. A12 A14 A18
S01
Honda Prelude 136-147 215/35R18 K1c K2c K42 K56 T84 Z49 A01 A02 A04
BB6 136-147 225/35R18 K1c K2c K42 K56 T87 Z49 A05 A08 A09
e6*95/54*0037*.. A12 A14 A18
S01
Honda Prelude 4WS 136 215/35R18 K1c K2c K42 K56 T84 Z49 A01 A02 A04
BB8 136 225/35R18 K1c K2c K42 K56 T87 Z49 A05 A08 A09
e6*95/54*0038*.. A12 A14 A18
S01
Honda Stream 92, 115 225/40R18 K1c K2c K41 K42 K45 K90 T89 A01 A02 A04
RN1, RN3 A05 A08 A09
e6*98/14*0081*.., A12 A14 A18
e6*98/14*0082*.. L02 S01
Land Rover 71-130 235/45R18 K1a K2b K45 T94 T98 144 A01 A02 A04
Freelander A05 A08 A09
LN, LND A12 A14 A18
e11*96/79*0082*.., S01
e1*98/14*0134*..
Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 5 von 9
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
H5l Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 6 von 9

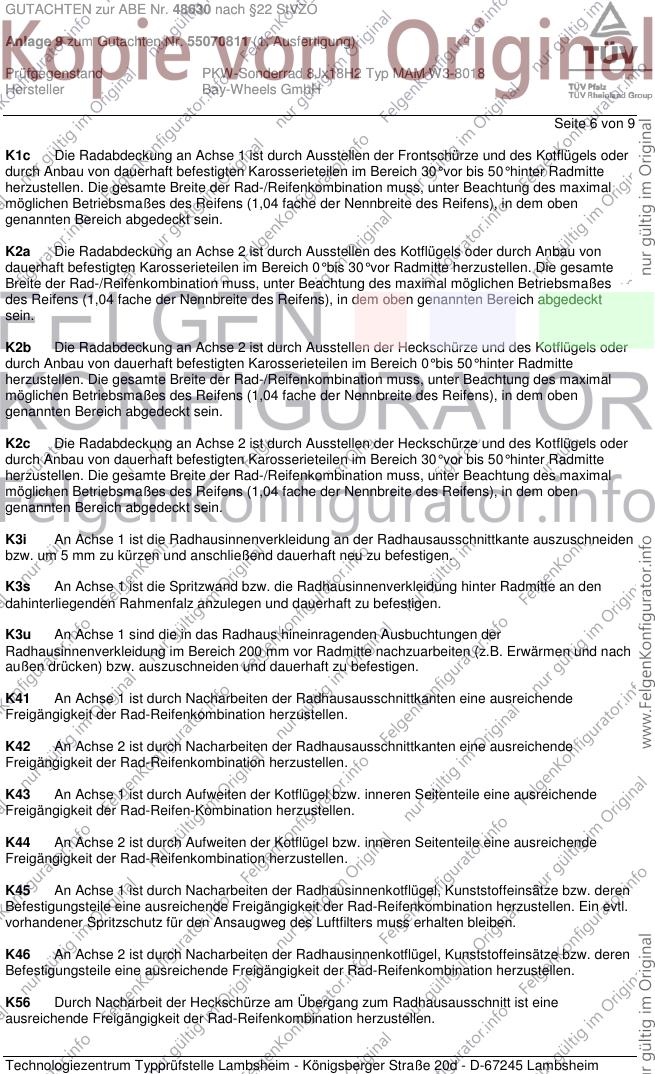

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 7 von 9
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6p An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor Radmitte bis zur
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 8 von 9
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55070811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

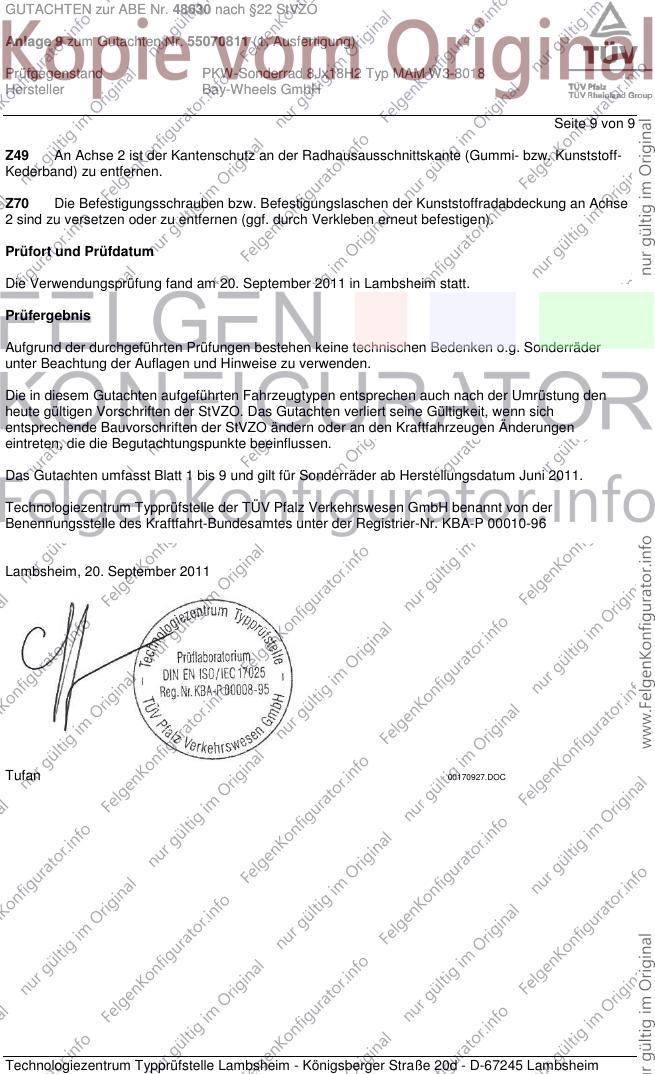

Seite 9 von 9
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. September 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 20. September 2011
Tufan 00170927.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
