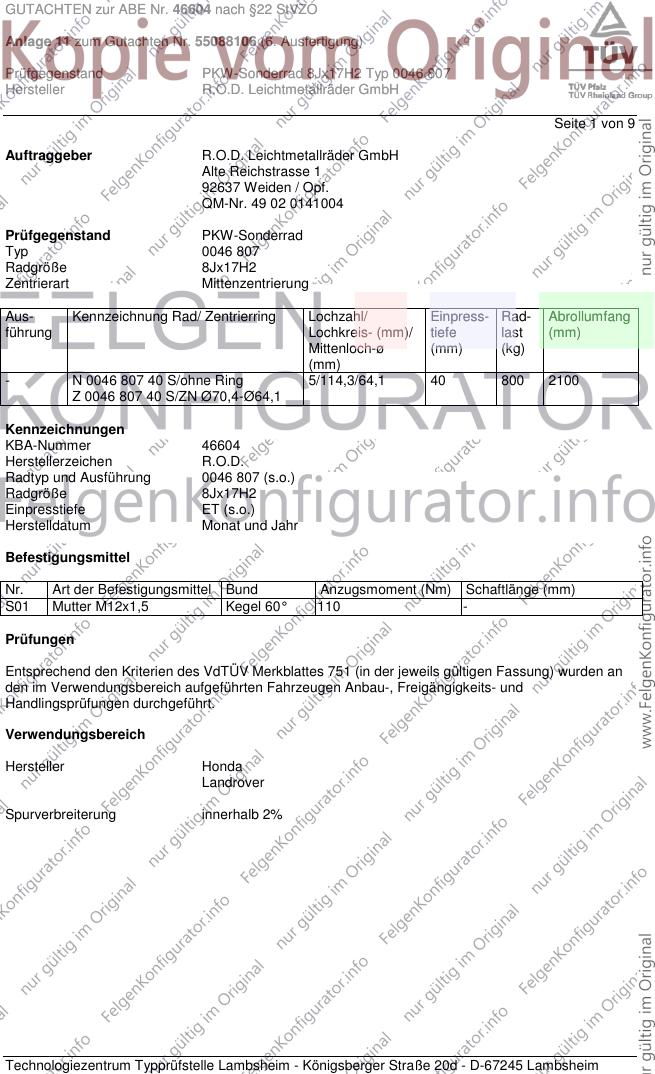

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 9
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Typ 0046 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- N 0046 807 40 S/ohne Ring 5/114,3/64,1 40 800 2100
Z 0046 807 40 S/ZN Ø70,4-Ø64,1
Kennzeichnungen
KBA-Nummer 46604
Herstellerzeichen R.O.D.
Radtyp und Ausführung 0046 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Landrover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

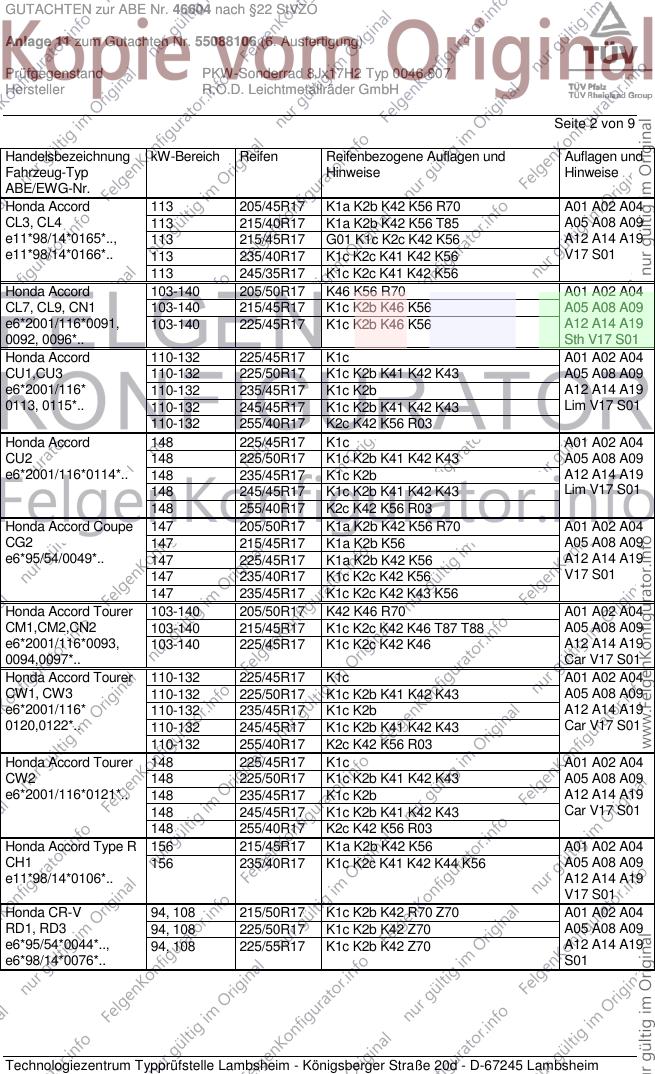

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 113 205/45R17 K1a K2b K42 K56 R70 A01 A02 A04
CL3, CL4 113 215/40R17 K1a K2b K42 K56 T85 A05 A08 A09
e11*98/14*0165*.., 113 215/45R17 G01 K1c K2c K42 K56 A12 A14 A19
e11*98/14*0166*.. 113 235/40R17 K1c K2c K41 K42 K56 V17 S01
113 245/35R17 K1c K2c K41 K42 K56
Honda Accord 103-140 205/50R17 K46 K56 R70 A01 A02 A04
CL7, CL9, CN1 103-140 215/45R17 K1c K2b K46 K56 A05 A08 A09
e6*2001/116*0091, 103-140 225/45R17 K1c K2b K46 K56 A12 A14 A19
0092, 0096*.. Sth V17 S01
Honda Accord 110-132 225/45R17 K1c A01 A02 A04
CU1,CU3 110-132 225/50R17 K1c K2b K41 K42 K43 A05 A08 A09
e6*2001/116* 110-132 235/45R17 K1c K2b A12 A14 A19
0113, 0115*.. 110-132 245/45R17 K1c K2b K41 K42 K43 Lim V17 S01
110-132 255/40R17 K2c K42 K56 R03
Honda Accord 148 225/45R17 K1c A01 A02 A04
CU2 148 225/50R17 K1c K2b K41 K42 K43 A05 A08 A09
e6*2001/116*0114*.. 148 235/45R17 K1c K2b A12 A14 A19
148 245/45R17 K1c K2b K41 K42 K43 Lim V17 S01
148 255/40R17 K2c K42 K56 R03
Honda Accord Coupe 147 205/50R17 K1a K2b K42 K56 R70 A01 A02 A04
CG2 147 215/45R17 K1a K2b K56 A05 A08 A09
e6*95/54/0049*.. 147 225/45R17 K1a K2b K42 K56 A12 A14 A19
147 235/40R17 K1c K2c K42 K56 V17 S01
147 235/45R17 K1c K2c K42 K43 K56
Honda Accord Tourer 103-140 205/50R17 K42 K46 R70 A01 A02 A04
CM1,CM2,CN2 103-140 215/45R17 K1c K2c K42 K46 T87 T88 A05 A08 A09
e6*2001/116*0093, 103-140 225/45R17 K1c K2c K42 K46 A12 A14 A19
0094,0097*.. Car V17 S01
Honda Accord Tourer 110-132 225/45R17 K1c A01 A02 A04
CW1, CW3 110-132 225/50R17 K1c K2b K41 K42 K43 A05 A08 A09
e6*2001/116* 110-132 235/45R17 K1c K2b A12 A14 A19
0120,0122*.. 110-132 245/45R17 K1c K2b K41 K42 K43 Car V17 S01
110-132 255/40R17 K2c K42 K56 R03
Honda Accord Tourer 148 225/45R17 K1c A01 A02 A04
CW2 148 225/50R17 K1c K2b K41 K42 K43 A05 A08 A09
e6*2001/116*0121*.. 148 235/45R17 K1c K2b A12 A14 A19
148 245/45R17 K1c K2b K41 K42 K43 Car V17 S01
148 255/40R17 K2c K42 K56 R03
Honda Accord Type R 156 215/45R17 K1a K2b K42 K56 A01 A02 A04
CH1 156 235/40R17 K1c K2c K41 K42 K44 K56 A05 A08 A09
e11*98/14*0106*.. A12 A14 A19
V17 S01
Honda CR-V 94, 108 215/50R17 K1c K2b K42 R70 Z70 A01 A02 A04
RD1, RD3 94, 108 225/50R17 K1c K2b K42 Z70 A05 A08 A09
e6*95/54*0044*.., 94, 108 225/55R17 K1c K2b K42 Z70 A12 A14 A19
e6*98/14*0076*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

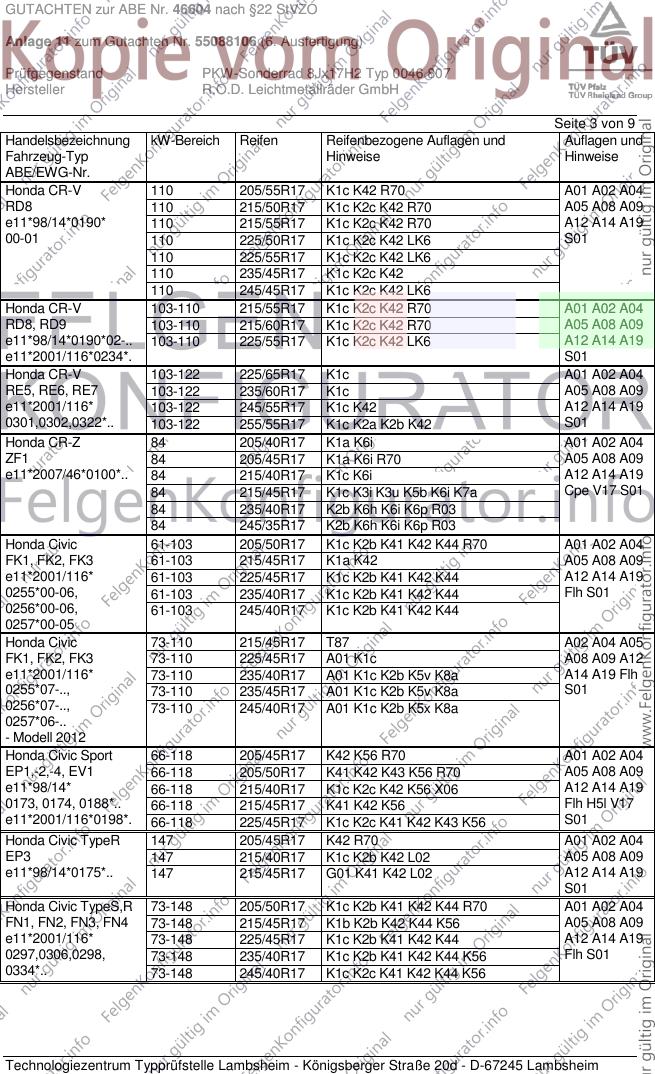

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda CR-V 110 205/55R17 K1c K42 R70 A01 A02 A04
RD8 110 215/50R17 K1c K2c K42 R70 A05 A08 A09
e11*98/14*0190* 110 215/55R17 K1c K2c K42 R70 A12 A14 A19
00-01 110 225/50R17 K1c K2c K42 LK6 S01
110 225/55R17 K1c K2c K42 LK6
110 235/45R17 K1c K2c K42
110 245/45R17 K1c K2c K42 LK6
Honda CR-V 103-110 215/55R17 K1c K2c K42 R70 A01 A02 A04
RD8, RD9 103-110 215/60R17 K1c K2c K42 R70 A05 A08 A09
e11*98/14*0190*02-.. 103-110 225/55R17 K1c K2c K42 LK6 A12 A14 A19
e11*2001/116*0234*. S01
Honda CR-V 103-122 225/65R17 K1c A01 A02 A04
RE5, RE6, RE7 103-122 235/60R17 K1c A05 A08 A09
e11*2001/116* 103-122 245/55R17 K1c K42 A12 A14 A19
0301,0302,0322*.. 103-122 255/55R17 K1c K2a K2b K42 S01
Honda CR-Z 84 205/40R17 K1a K6i A01 A02 A04
ZF1 84 205/45R17 K1a K6i R70 A05 A08 A09
e11*2007/46*0100*.. 84 215/40R17 K1c K6i A12 A14 A19
84 215/45R17 K1c K3i K3u K5b K6i K7a Cpe V17 S01
84 235/40R17 K2b K6h K6i K6p R03
84 245/35R17 K2b K6h K6i K6p R03
Honda Civic 61-103 205/50R17 K1c K2b K41 K42 K44 R70 A01 A02 A04
FK1, FK2, FK3 61-103 215/45R17 K1a K42 A05 A08 A09
e11*2001/116* 61-103 225/45R17 K1c K2b K41 K42 K44 A12 A14 A19
0255*00-06, 61-103 235/40R17 K1c K2b K41 K42 K44 Flh S01
0256*00-06, 61-103 245/40R17 K1c K2b K41 K42 K44
0257*00-05
Honda Civic 73-110 215/45R17 T87 A02 A04 A05
FK1, FK2, FK3 73-110 225/45R17 A01 K1c A08 A09 A12
e11*2001/116* 73-110 235/40R17 A01 K1c K2b K5v K8a A14 A19 Flh
0255*07-.., 73-110 235/45R17 A01 K1c K2b K5v K8a S01
0256*07-.., 73-110 245/40R17 A01 K1c K2b K5x K8a
0257*06-..
- Modell 2012
Honda Civic Sport 66-118 205/45R17 K42 K56 R70 A01 A02 A04
EP1,-2,-4, EV1 66-118 205/50R17 K41 K42 K43 K56 R70 A05 A08 A09
e11*98/14* 66-118 215/40R17 K1c K2c K42 K56 X06 A12 A14 A19
0173, 0174, 0188*.. 66-118 215/45R17 K41 K42 K56 Flh H5l V17
e11*2001/116*0198*. 66-118 225/45R17 K1c K2c K41 K42 K43 K56 S01
Honda Civic TypeR 147 205/45R17 K42 R70 A01 A02 A04
EP3 147 215/40R17 K1c K2b K42 L02 A05 A08 A09
e11*98/14*0175*.. 147 215/45R17 G01 K41 K42 L02 A12 A14 A19
S01
Honda Civic TypeS,R 73-148 205/50R17 K1c K2b K41 K42 K44 R70 A01 A02 A04
FN1, FN2, FN3, FN4 73-148 215/45R17 K1b K2b K42 K44 K56 A05 A08 A09
e11*2001/116* 73-148 225/45R17 K1c K2b K41 K42 K44 A12 A14 A19
0297,0306,0298, 73-148 235/40R17 K1c K2b K41 K42 K44 K56 Flh S01
0334*.. 73-148 245/40R17 K1c K2c K41 K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

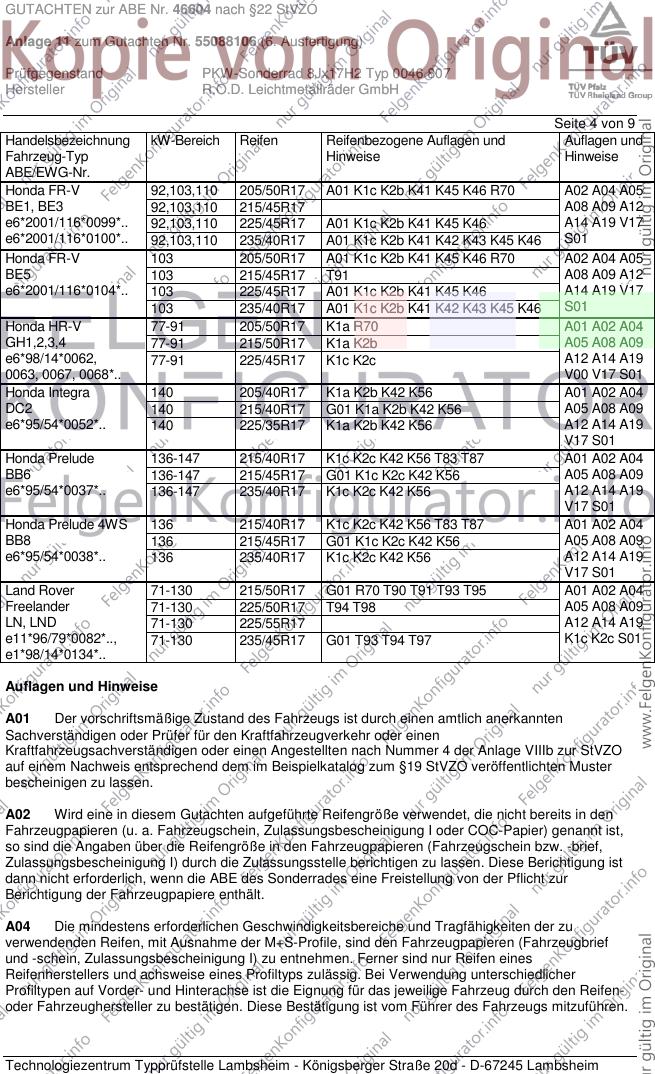

GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda FR-V 92,103,110 205/50R17 A01 K1c K2b K41 K45 K46 R70 A02 A04 A05
BE1, BE3 92,103,110 215/45R17 A08 A09 A12
e6*2001/116*0099*.. 92,103,110 225/45R17 A01 K1c K2b K41 K45 K46 A14 A19 V17
e6*2001/116*0100*.. 92,103,110 235/40R17 A01 K1c K2b K41 K42 K43 K45 K46 S01
Honda FR-V 103 205/50R17 A01 K1c K2b K41 K45 K46 R70 A02 A04 A05
BE5 103 215/45R17 T91 A08 A09 A12
e6*2001/116*0104*.. 103 225/45R17 A01 K1c K2b K41 K45 K46 A14 A19 V17
103 235/40R17 A01 K1c K2b K41 K42 K43 K45 K46 S01
Honda HR-V 77-91 205/50R17 K1a R70 A01 A02 A04
GH1,2,3,4 77-91 215/50R17 K1a K2b A05 A08 A09
e6*98/14*0062, 77-91 225/45R17 K1c K2c A12 A14 A19
0063, 0067, 0068*.. V00 V17 S01
Honda Integra 140 205/40R17 K1a K2b K42 K56 A01 A02 A04
DC2 140 215/40R17 G01 K1a K2b K42 K56 A05 A08 A09
e6*95/54*0052*.. 140 225/35R17 K1a K2b K42 K56 A12 A14 A19
V17 S01
Honda Prelude 136-147 215/40R17 K1c K2c K42 K56 T83 T87 A01 A02 A04
BB6 136-147 215/45R17 G01 K1c K2c K42 K56 A05 A08 A09
e6*95/54*0037*.. 136-147 235/40R17 K1c K2c K42 K56 A12 A14 A19
V17 S01
Honda Prelude 4WS 136 215/40R17 K1c K2c K42 K56 T83 T87 A01 A02 A04
BB8 136 215/45R17 G01 K1c K2c K42 K56 A05 A08 A09
e6*95/54*0038*.. 136 235/40R17 K1c K2c K42 K56 A12 A14 A19
V17 S01
Land Rover 71-130 215/50R17 G01 R70 T90 T91 T93 T95 A01 A02 A04
Freelander 71-130 225/50R17 T94 T98 A05 A08 A09
LN, LND 71-130 225/55R17 A12 A14 A19
e11*96/79*0082*.., 71-130 235/45R17 G01 T93 T94 T97 K1c K2c S01
e1*98/14*0134*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 9

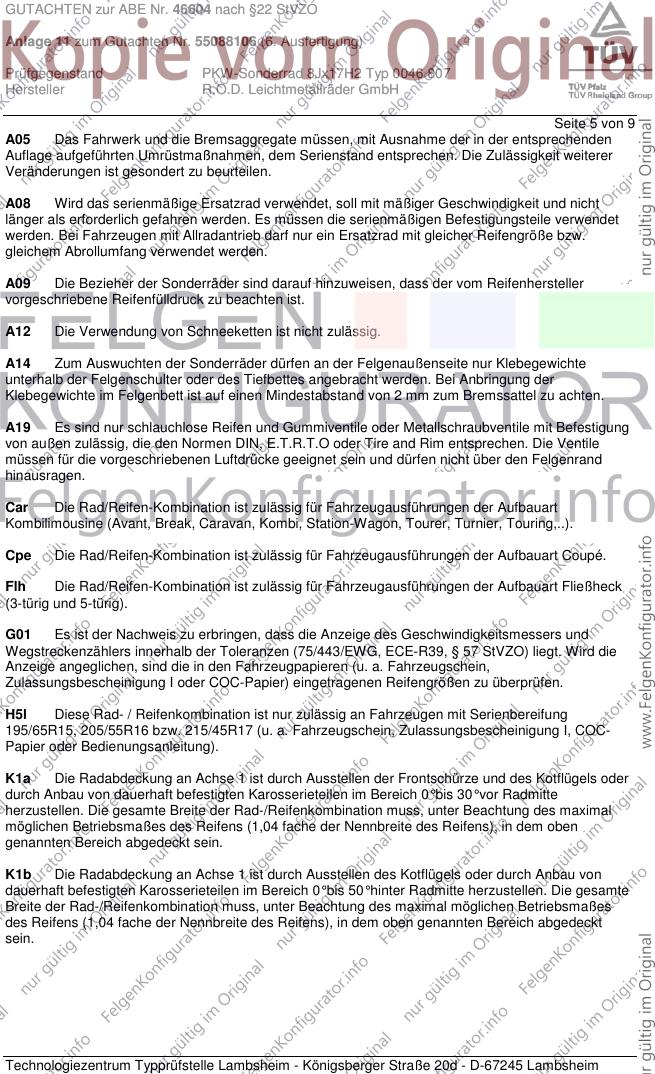

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
H5l Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 9

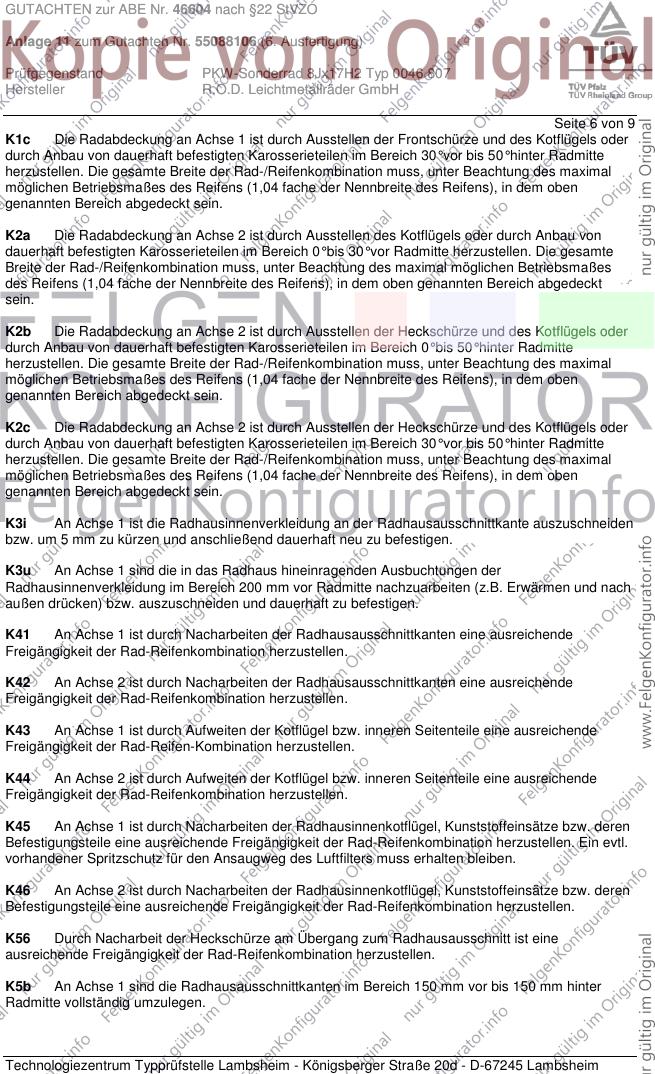

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 9

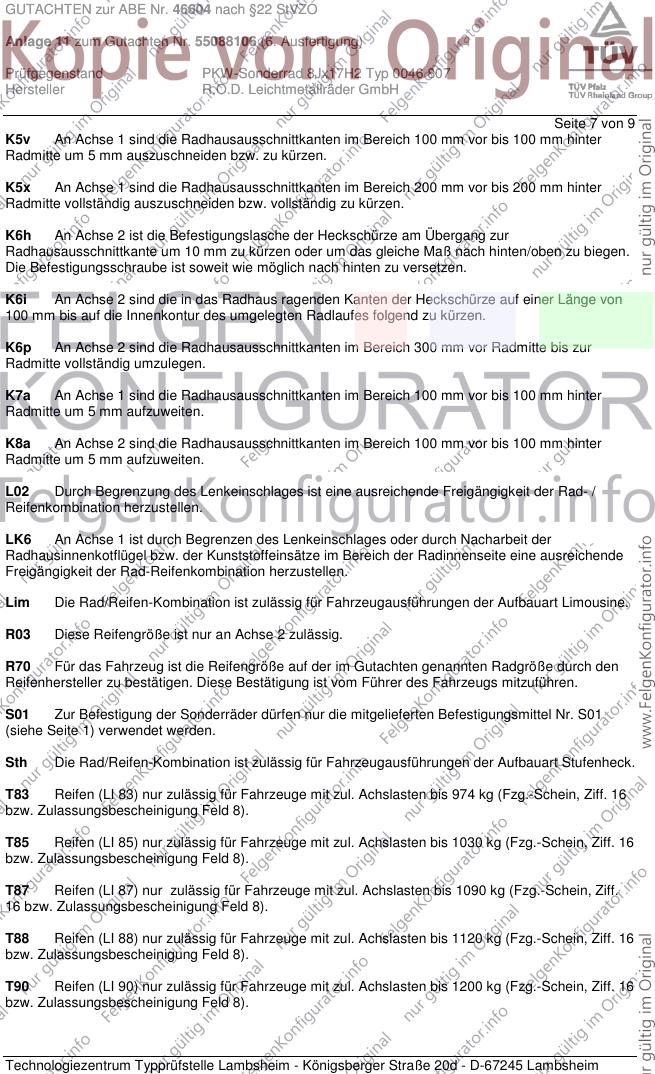

K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6p An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor Radmitte bis zur
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 8 von 9

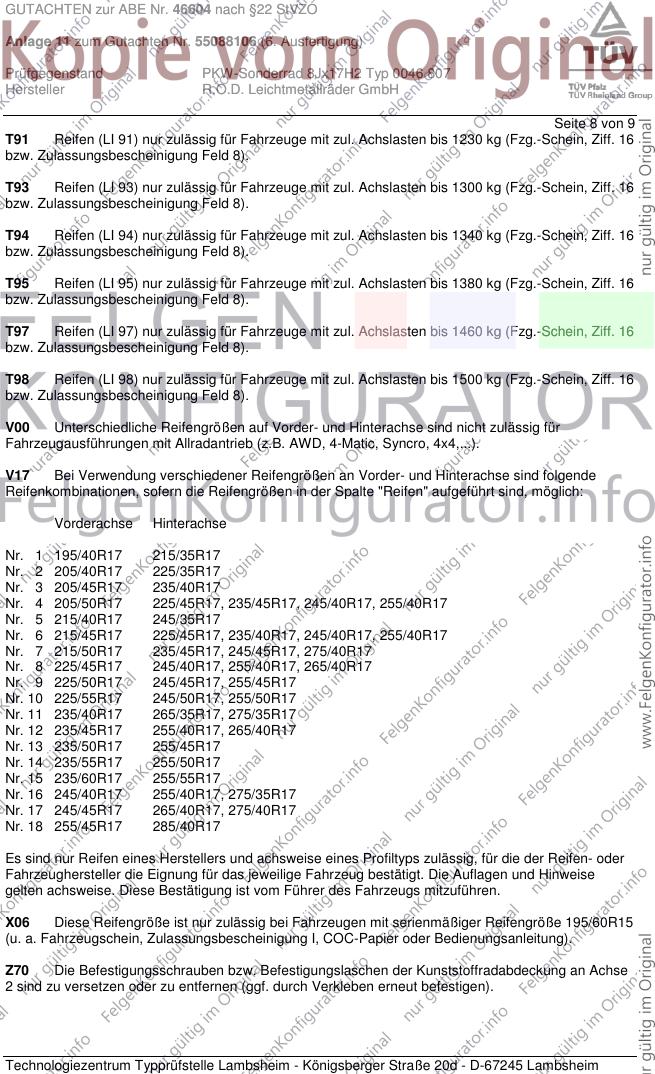

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55088106 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 9 von 9
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. September 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum August 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. September 2012
Coen 00184915.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
