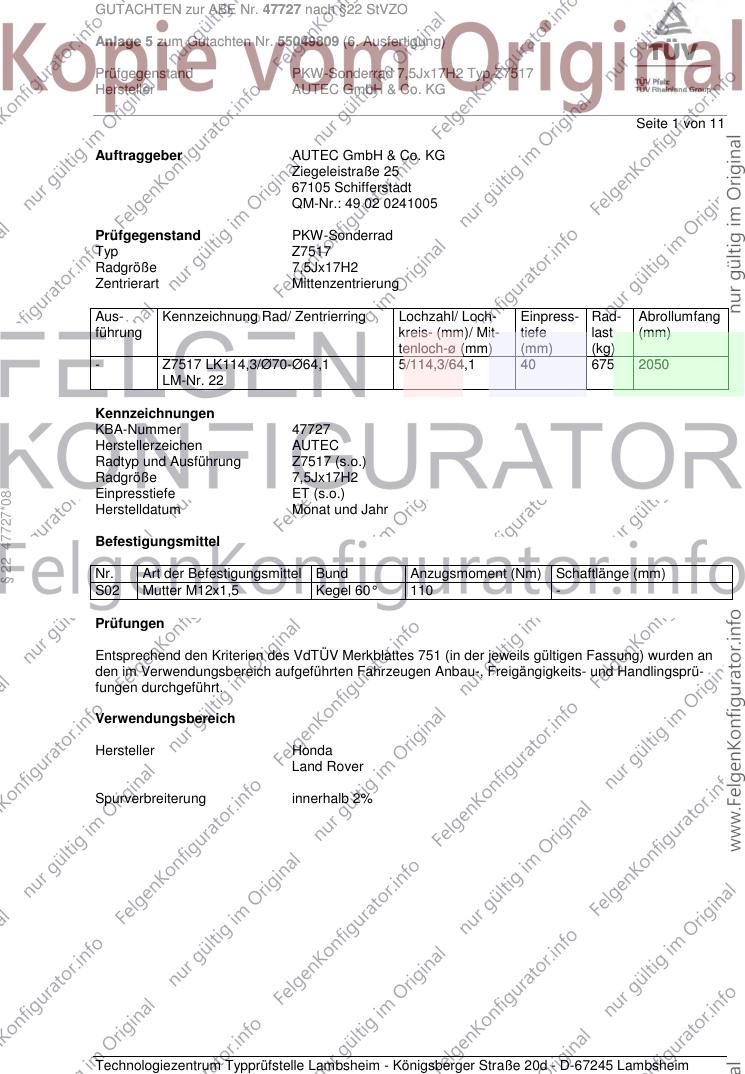

GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Z7517 LK114,3/Ø70-Ø64,1 5/114,3/64,1 40 675 2050
LM-Nr. 22
Kennzeichnungen
KBA-Nummer 47727
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
§ 22 47727*08
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Land Rover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Accord (VI) 113 205/45R17 K2b K42 K56 A01 A12 A16
CL3, CL4 113 215/40R17 K2b K42 K56 T85 A82 V17 S02
e11*98/14*0165*.., 113 215/45R17 G01 K1a K2b K42 K56
e11*98/14*0166*.. 113 235/40R17 K1c K2c K41 K42 K56 R70
113 245/35R17 K2c K42 K56 R03 R70
Honda Accord (VI) 147 205/50R17 K1a K2b K42 K56 A01 A12 A16
Coupé 147 215/45R17 K1a K2b K56 A82 V17 S02
CG2 147 225/45R17 K1a K2b K42 K56
e6*95/54/0049*.. 147 235/40R17 K1c K2c K42 K56 R70
147 235/45R17 K1c K2c K42 K43 K56
Honda Accord (VI) 156 215/45R17 K1a K2b K42 A01 A12 A16
Type R 156 235/40R17 K1c K2c K41 K42 K44 R70 A82 K56 V17
CH1 S02
e11*98/14*0106*..
Honda Accord (VII) 103-140 205/50R17 K46 K56 A01 A12 A16
CL7, CL9, CN1 103-140 215/45R17 K46 K56 A82 Sth V17
e6*2001/116*0091, 103-140 225/45R17 K1c K2b K46 K56 S02
§ 22 47727*08
0092, 0096*..
Honda Accord (VII) 103-140 205/50R17 K42 K46 A01 A12 A16
Tourer 103-140 215/45R17 K42 K46 T87 T88 A82 Car V17
CM1,CM2,CN2 103-140 225/45R17 K1c K2c K42 K46 S02
e6*2001/116*0093,
0094,0097*..
Honda Accord (VIII) 110,115 215/50R17 A01 K1c K2b A12 A16 A82
CU1,CU3 110-132 225/45R17 A01 K1a Lim V17 S02
e6*2001/116* 110-132 225/50R17 A01 K1c K2b
0113, 0115*.. 110-132 235/45R17 A01 K1c K2b
110-132 245/45R17 A01 K1c K2b
115 205/50R17
115 205/55R17
Honda Accord (VIII) 148 225/45R17 A01 K1a A12 A16 A82
CU2 148 225/50R17 A01 K1c K2b Lim V17 S02
e6*2001/116*0114*.. 148 235/45R17 A01 K1c K2b
148 245/45R17 A01 K1c K2b
Honda Accord (VIII) 110, 115 215/50R17 A01 K1c K2b A12 A16 A82
Tourer 110-132 225/45R17 A01 K1a Car V17 S02
CW1, CW3 110-132 225/50R17 A01 K1c K2b
e6*2001/116* 110-132 235/45R17 A01 K1c K2b
0120,0122*.. 110-132 245/45R17 A01 K1c K2b
115 205/50R17
115 205/55R17
Honda Accord (VIII) 148 225/45R17 A01 K1a A12 A16 A82
Tourer 148 225/50R17 A01 K1c K2b Car V17 S02
CW2 148 235/45R17 A01 K1c K2b
e6*2001/116*0121*.. 148 245/45R17 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda CR-V (I) 94, 108 215/50R17 A01 A12 A16
RD1, RD3 94, 108 225/50R17 A82 K1c K2b
e6*95/54*0044*.., 94, 108 225/55R17 K42 Z70 S02
e6*98/14*0076*.. 94, 108 235/45R17
94, 108 245/45R17
Honda CR-V (II) 110 205/55R17 K1c K2b K42 A01 A12 A16
RD8 110 215/50R17 K1c K2b K42 A82 S02
e11*98/14*0190* 110 215/55R17 K1c K2b K42
00-01 110 225/50R17 K1c K2c K42
110 225/55R17 K1c K2c K42
110 235/45R17 K1c K2b K42
110 235/50R17 K1c K2c K42
110 245/45R17 K1c K2c K42
Honda CR-V (II) 103-110 215/55R17 K1c K2b K42 A01 A12 A16
RD8, RD9 103-110 215/60R17 K1c K2b K42 A82 S02
e11*98/14*0190*02-.. 103-110 225/55R17 K1c K2c K42
e11*2001/116*0234*. 103-110 235/50R17 K1c K2c K42
103-110 235/55R17 K1c K2c K42 LK6
§ 22 47727*08
Honda CR-V (III) 103-122 225/65R17 A30 A16 A82 S02
RE5, RE6, RE7 103-122 235/60R17 A01 A12 K1c
e11*2001/116* 103-122 245/55R17 A01 A12 K1c K42
0301*00-05, 103-122 255/55R17 A01 A12 K1c K2a K2b K42
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 225/65R17 A13 A16 A57 A82
RE5, RE6 88-114 235/60R17 A01 A12 K1c S02
e11*2001/116* 88-114 245/55R17 A01 A12 K1c K2b K6c K6w
0301*06-09, 88-114 255/55R17 A01 A12 K1c K2b K6c K6w
0302*06-10
Honda CR-V (IV) 88-118 225/65R17 A13 A16 A57 A82
RE5, RE6 88-118 235/60R17 A01 A12 K1b S02
e11*2001/116* 88-118 245/55R17 A01 A12 K1c K2b K6c K6w
0301*10-, 88-118 255/55R17 A01 A12 K1c K2b K6c K6w
0302*11-
ab Facelift 2015
Honda CR-Z 84 195/45R17 A12 A16 A82
ZF1 84 205/40R17 Cpe S02
e11*2007/46*0100*.. 84 205/45R17
84 215/40R17
84 215/45R17 A01 K3i K3u K5b
Honda Civic (IX) 73-110 205/50R17 A12 A16 A82
FK1, FK2, FK3 73-110 215/45R17 T87 Flh S02
e11*2001/116* 73-110 215/50R17 A01 K1c
0255*07-.., 73-110 225/45R17
0256*07-.., 73-110 235/45R17 A01 K1c K5v
0257*06-..
- ab Modell 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic (IX) Tour- 88,104 205/50R17 A12 A16 A82
er 88,104 215/45R17 T87 Car S02
FK2, FK3 88,104 215/50R17 A01 K1c
e11*2001/116* 88,104 225/45R17
0256*11-.., 88,104 235/45R17 A01 K1c K5v
0257*10-..
- ab Modell 2014
Honda Civic (VII) Sport66-118 205/45R17 A12 A16 A82
EP1,-2,-4, EV1 66-118 205/50R17 A01 K41 K42 K56 Flh H5l V17
e11*98/14* 66-118 215/40R17 A01 K42 K56 X06 S02
0173, 0174, 0188*.. 66-118 215/45R17 A01 K42
e11*2001/116*0198*. 66-118 225/45R17 A01 K41 K42 K43 K56
Honda Civic (VII) Type 147 205/45R17 A12 A16 A82
R 147 215/40R17 A01 K1a K1b K2b K42 K90 L02 S02
EP3 147 215/45R17 A01 G01 K42 K90 L02
e11*98/14*0175*..
Honda Civic (VIII) 61-103 205/50R17 A01 K1a K42 A12 A16 A82
FK1, FK2, FK3 61-103 215/45R17 Flh V17 S02
§ 22 47727*08
e11*2001/116* 61-103 225/45R17 A01 K1a K1b K42
0255*00-06,
0256*00-06,
0257*00-05
Honda Civic (VIII) 4- 92, 104 205/45R17 A12 A16 A82
Türer 92, 104 205/50R17 A01 K3b K5b K6b Sth S02
FB1,FB2,FB7,FB8 92, 104 215/45R17 A01 K3b K5a
e11*2007/46*0183*..; 92, 104 225/45R17 A01 K3b K5b K6b
e11*2007/46*0184*..;
e11*2007/46*0185*..;
e11*2007/46*0186*..
Honda Civic (VIII) 73-148 205/50R17 K1b K2b K42 K44 K56 A01 A12 A16
Type S/R 73-148 215/45R17 K42 A82 Flh V17
FN1, FN2, FN3, FN4 73-148 225/45R17 K1b K2b K42 K44 K56 S02
e11*2001/116*
0297,0306,0298,
0334*..
Honda Civic (X) 5- 95-134 215/45R17 A91 A16 A82 V17
Türer 95-134 215/50R17 A12 Y85 S02
FC 95-134 225/45R17 A12
e11*2007/46*3633*.. 95-134 235/45R17 A12
95-134 245/45R17 A01 A12 G01 K2b
Honda Civic (X) Lim- 92-134 215/45R17 A91 A16 A82 Lim
ousine 92-134 215/50R17 A12 V17 S02
FC 92-134 225/45R17 A12
e11*2007/46*3633*.. 92-134 235/45R17 A12
92-134 245/45R17 A01 A12 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda FR-V 92,103,110 205/50R17 A01 K41 K45 K46 A12 A16 A82
BE1, BE3 92,103,110 215/45R17 V17 S02
e6*2001/116*0099*.. 92,103,110 225/45R17 A01 K1a K1b K2b K41 K45 K46
e6*2001/116*0100*..
Honda FR-V 103 205/50R17 A01 K41 K45 K46 T89 A12 A16 A82
BE5 103 215/45R17 T91 V17 S02
e6*2001/116*0104*.. 103 225/45R17 A01 K1a K1b K2b K41 K45 K46
Honda HR-V 77-91 205/50R17 A12 A16 A82
GH1,2,3,4 77-91 215/50R17 A01 K1a K2b V00 V17 S02
e6*98/14*0062, 77-91 225/45R17 A01 K1c K2c
0063, 0067, 0068*.. 77-91 235/45R17 A01 K1c K2c K42
Honda HR-V 88, 96 215/55R17 K1c K2b A01 A12 A16
RU 88, 96 225/50R17 K1c K2b K8a A58 A82 S02
e6*2007/46*0158*.. 88, 96 245/45R17 K1c K2b K8a
Honda Integra 140 205/40R17 A01 A12 A16
DC2 140 215/40R17 G01 K1a K2b K56 A82 K42 V17
e6*95/54*0052*.. 140 225/35R17 K1a K2b K56 S02
Honda Prelude (V) 136-147 215/40R17 K1c K2c K42 K56 T83 A01 A12 A16
§ 22 47727*08
BB6 136-147 215/45R17 G01 K1c K2c K42 K56 A82 V17 S02
e6*95/54*0037*.. 136-147 235/40R17 K1c K2c K42 K56 R70
136-147 245/35R17 K1c K2c K42 K56 R70
Honda Prelude (V) 136 215/40R17 K1c K2c K42 K56 T83 T85 A01 A12 A16
4WS 136 215/45R17 G01 K1c K2c K42 K56 A82 V17 S02
BB8 136 235/40R17 K1c K2c K42 K56 R70
e6*95/54*0038*.. 136 245/35R17 K1c K2c K42 K56 R70
Honda Stream 92, 115 205/50R17 K42 K90 L02 A01 A12 A16
RN1, RN3 92, 115 215/45R17 K42 LK6 T91 A82 V17 S02
e6*98/14*0081*.., 92, 115 225/45R17 K1c K2c K42 K90 L02
e6*98/14*0082*..
Land Rover Freelan- 71-130 215/50R17 G01 T90 T91 T93 T95 135 A01 A12 A16
der 71-130 225/50R17 K1a K2b T94 T98 135 A82 S02
LN, LND 71-130 225/55R17 K1a K2b 134
e11*96/79*0082*.., 71-130 235/45R17 G01 K1c K2c T93 T94 T97 135
e1*98/14*0134*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
§ 22 47727*08
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
H5l Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
§ 22 47727*08
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

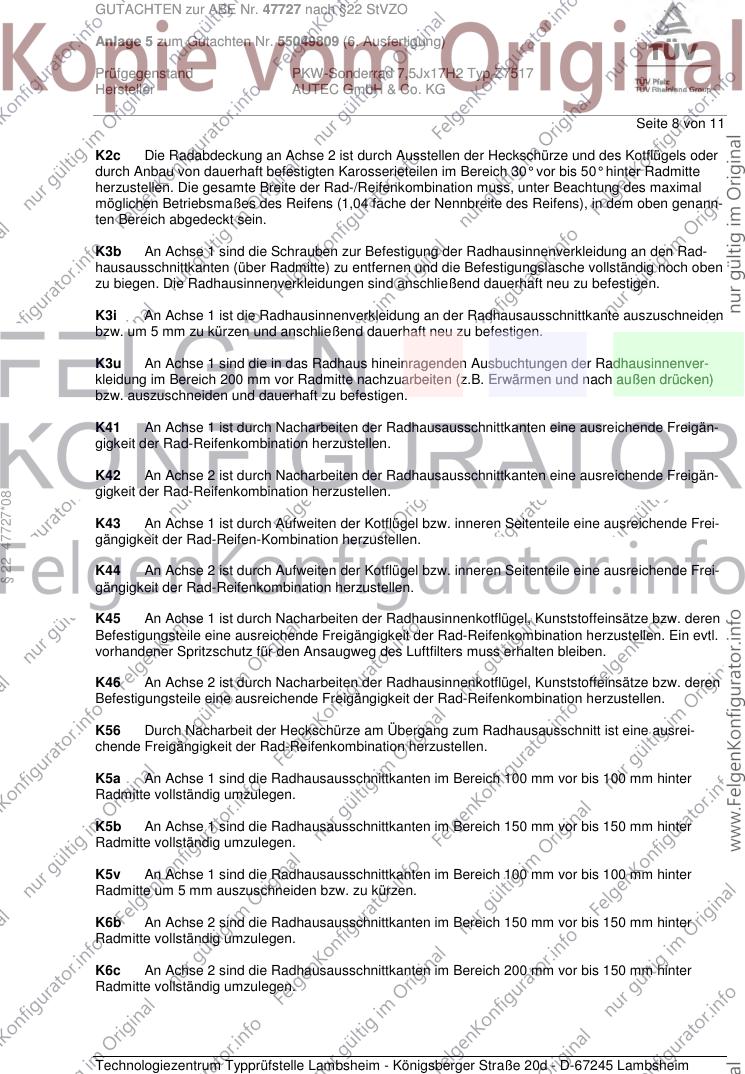

Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
§ 22 47727*08
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
§ 22 47727*08
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

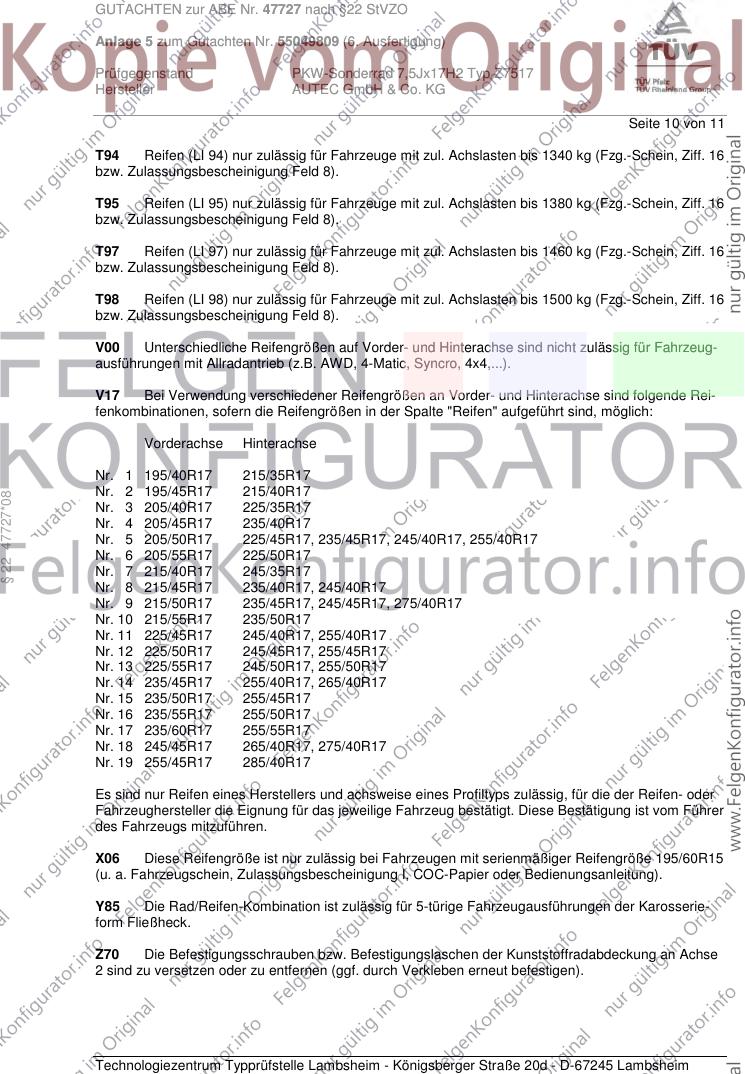

Seite 10 von 11
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
§ 22 47727*08
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55049809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. September 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 47727*08
Lambsheim, 26. September 2017
Coen 00279588.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
