GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ VX100PXV 7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 VX100PXV 7017 W4 / 74,1 / 64,2 5/114,3/64,1 40 675 2010
Kennzeichnungen
KBA-Nummer 50280
Herstellerzeichen ProLine
Radtyp und Ausführung VX100PXV 7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Land Rover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord (VI) 113 205/45R17 K56 A01 A12 A14
CL3, CL4 113 215/40R17 K56 T85 A21 K2b K42
e11*98/14*0165*.., 113 215/45R17 G01 K56 S02
e11*98/14*0166*..
Honda Accord (VI) 147 205/50R17 K1a K2b K56 A01 A12 A14
Coupé 147 215/45R17 K2b K56 A21 V17 S02
CG2 147 225/45R17 K1a K2b K56
e6*95/54/0049*..
Honda Accord (VI) 156 215/45R17 K1a K2b K42 K56 A01 A12 A14
Type R A21 S02
CH1
e11*98/14*0106*..
Honda Accord (VII) 103-140 205/50R17 A01 A12 A14
CL7, CL9, CN1 103-140 215/45R17 K1a K1b K2b A21 K46 K56
e6*2001/116*0091, 103-140 225/45R17 K1c K2b Sth V17 S02
0092, 0096*..
Honda Accord (VII) 103-140 205/50R17 A01 A12 A14
Tourer 103-140 215/45R17 K1a K1b K2b T87 T88 A21 Car K42
CM1,CM2,CN2 103-140 225/45R17 K1c K2b K46 V17 S02
e6*2001/116*0093,
0094,0097*..
Honda Accord (VIII) 110, 115 215/50R17 A01 K1c A12 A14 A21
CU1,CU3 110, 115 225/45R17 B03 Lim V17
e6*2001/116* 110, 115 225/50R17 A01 K1c K2b S02
0113, 0115*.. 115 205/50R17
115 205/55R17
Honda Accord (VIII) 110, 115 215/50R17 A01 K1c A12 A14 A21
Tourer 110, 115 225/45R17 B03 Car V17
CW1, CW3 110, 115 225/50R17 A01 K1c K2b S02
e6*2001/116* 115 205/50R17
0120,0122*.. 115 205/55R17
Honda CR-V (II) 110 205/55R17 K1c K2b K42 A01 A12 A14
RD8 110 215/50R17 K1c K2b K42 A21 S02
e11*98/14*0190* 110 215/55R17 K1c K2b K42
00-01 110 225/50R17 K1c K2b K42
110 225/55R17 K1c K2b K42
110 235/50R17 K1c K2c K42 LK6
Honda CR-V (II) 103-110 215/55R17 K1c K2b K42 A01 A12 A14
RD8, RD9 103-110 215/60R17 K1c K2b K42 A21 S02
e11*98/14*0190*02-.. 103-110 225/55R17 K1c K2b K42
e11*2001/116*0234*. 103-110 235/50R17 K1c K2c K42 LK6
103-110 235/55R17 K1c K2c K42 LK6
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda CR-V (III) 103-122 225/65R17 A13 A14 A21 S02
RE5, RE6, RE7 103-122 235/60R17 A01 A12 K1a K1b
e11*2001/116* 103-122 245/55R17 A01 A12 K1c
0301*00-05, 103-122 255/55R17 A01 A12 K1c K42
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 225/65R17 A13 A14 A21 A57
RE5, RE6 88-114 235/60R17 A01 A12 K1c S02
e11*2001/116* 88-114 245/55R17 A01 A12 K1c K2b K6c K6w
0301*06-09, 88-114 255/55R17 A01 A12 K1c K2b K6c K6w
0302*06-10
Honda CR-V (IV) 88-118 225/65R17 A13 A14 A21 A57
RE5, RE6 88-118 235/60R17 A01 A12 K1b S02
e11*2001/116* 88-118 245/55R17 A01 A12 K1c K2b K6c K6w
0301*10-, 88-118 255/55R17 A01 A12 K1c K2b K6c K6w
0302*11-
ab Facelift 2015
Honda CR-Z 84 195/45R17 A12 A14 A21
ZF1 84 205/40R17 Cpe S02
e11*2007/46*0100*.. 84 205/45R17
84 215/40R17
84 215/45R17 A01 K3u
Honda Civic (IX) 73-110 205/50R17 A12 A14 A21
FK1, FK2, FK3 73-110 215/45R17 T87 Flh S02
e11*2001/116* 73-110 215/50R17
0255*07-.., 73-110 225/45R17
0256*07-..,
0257*06-..
- ab Modell 2012
Honda Civic (IX) 88,104 205/50R17 A12 A14 A21
Tourer 88,104 215/45R17 T87 Car S02
FK2, FK3 88,104 215/50R17
e11*2001/116* 88,104 225/45R17
0256*11-..,
0257*10-..
- ab Modell 2014
Honda Civic (VII) Sport66-118 205/45R17 A12 A14 A21
EP1,-2,-4, EV1 66-118 205/50R17 A01 K41 K42 K56 Flh H5l V17
e11*98/14* 66-118 215/40R17 X06 S02
0173, 0174, 0188*.. 66-118 215/45R17
e11*2001/116*0198*. 66-118 225/45R17 A01 K41 K42 K43 K56
Honda Civic (VII) Type 147 205/45R17 A12 A14 A21
R 147 215/40R17 A01 K1a K1b K2b K42 S02
EP3 147 215/45R17 A01 G01 K42
e11*98/14*0175*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

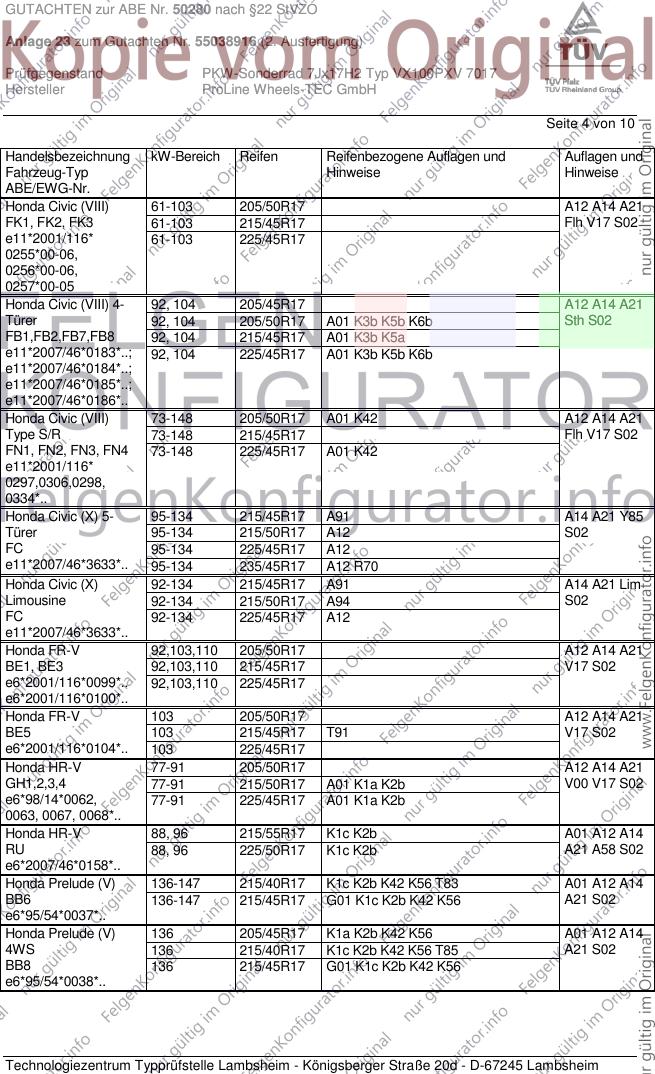

GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic (VIII) 61-103 205/50R17 A12 A14 A21
FK1, FK2, FK3 61-103 215/45R17 Flh V17 S02
e11*2001/116* 61-103 225/45R17
0255*00-06,
0256*00-06,
0257*00-05
Honda Civic (VIII) 4- 92, 104 205/45R17 A12 A14 A21
Türer 92, 104 205/50R17 A01 K3b K5b K6b Sth S02
FB1,FB2,FB7,FB8 92, 104 215/45R17 A01 K3b K5a
e11*2007/46*0183*..; 92, 104 225/45R17 A01 K3b K5b K6b
e11*2007/46*0184*..;
e11*2007/46*0185*..;
e11*2007/46*0186*..
Honda Civic (VIII) 73-148 205/50R17 A01 K42 A12 A14 A21
Type S/R 73-148 215/45R17 Flh V17 S02
FN1, FN2, FN3, FN4 73-148 225/45R17 A01 K42
e11*2001/116*
0297,0306,0298,
0334*..
Honda Civic (X) 5- 95-134 215/45R17 A91 A14 A21 Y85
Türer 95-134 215/50R17 A12 S02
FC 95-134 225/45R17 A12
e11*2007/46*3633*.. 95-134 235/45R17 A12 R70
Honda Civic (X) 92-134 215/45R17 A91 A14 A21 Lim
Limousine 92-134 215/50R17 A94 S02
FC 92-134 225/45R17 A12
e11*2007/46*3633*..
Honda FR-V 92,103,110 205/50R17 A12 A14 A21
BE1, BE3 92,103,110 215/45R17 V17 S02
e6*2001/116*0099*.. 92,103,110 225/45R17
e6*2001/116*0100*..
Honda FR-V 103 205/50R17 A12 A14 A21
BE5 103 215/45R17 T91 V17 S02
e6*2001/116*0104*.. 103 225/45R17
Honda HR-V 77-91 205/50R17 A12 A14 A21
GH1,2,3,4 77-91 215/50R17 A01 K1a K2b V00 V17 S02
e6*98/14*0062, 77-91 225/45R17 A01 K1a K2b
0063, 0067, 0068*..
Honda HR-V 88, 96 215/55R17 K1c K2b A01 A12 A14
RU 88, 96 225/50R17 K1c K2b A21 A58 S02
e6*2007/46*0158*..
Honda Prelude (V) 136-147 215/40R17 K1c K2b K42 K56 T83 A01 A12 A14
BB6 136-147 215/45R17 G01 K1c K2b K42 K56 A21 S02
e6*95/54*0037*..
Honda Prelude (V) 136 205/45R17 K1a K2b K42 K56 A01 A12 A14
4WS 136 215/40R17 K1c K2b K42 K56 T85 A21 S02
BB8 136 215/45R17 G01 K1c K2b K42 K56
e6*95/54*0038*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

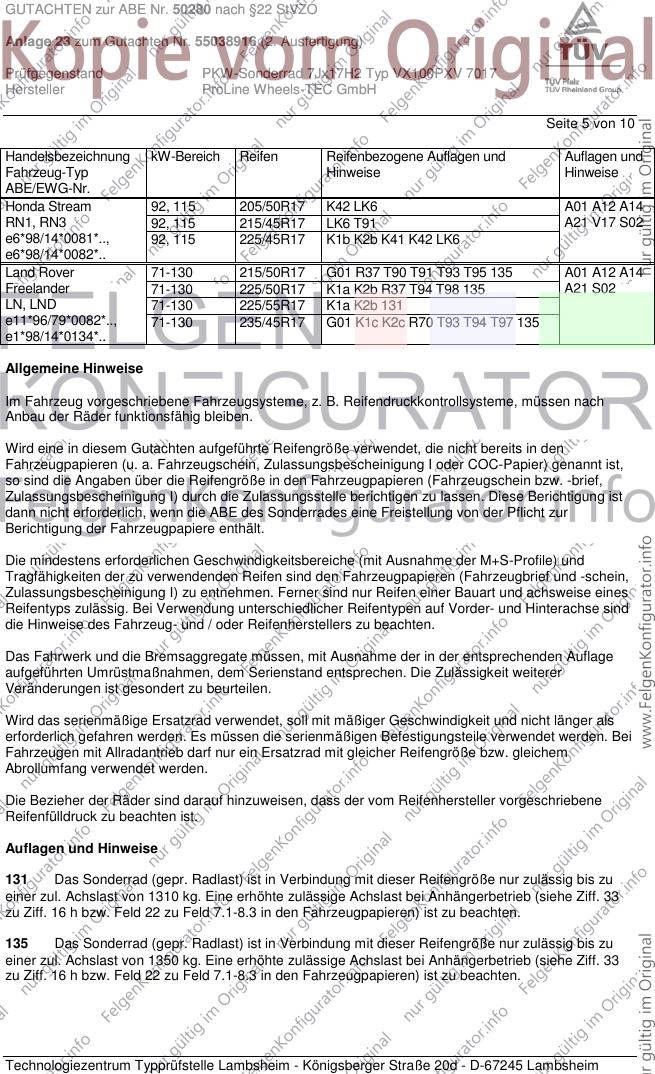

GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Stream 92, 115 205/50R17 K42 LK6 A01 A12 A14
RN1, RN3 92, 115 215/45R17 LK6 T91 A21 V17 S02
e6*98/14*0081*.., 92, 115 225/45R17 K1b K2b K41 K42 LK6
e6*98/14*0082*..
Land Rover 71-130 215/50R17 G01 R37 T90 T91 T93 T95 135 A01 A12 A14
Freelander 71-130 225/50R17 K1a K2b R37 T94 T98 135 A21 S02
LN, LND 71-130 225/55R17 K1a K2b 131
e11*96/79*0082*.., 71-130 235/45R17 G01 K1c K2c R70 T93 T94 T97 135
e1*98/14*0134*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Auflagen und Hinweise
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

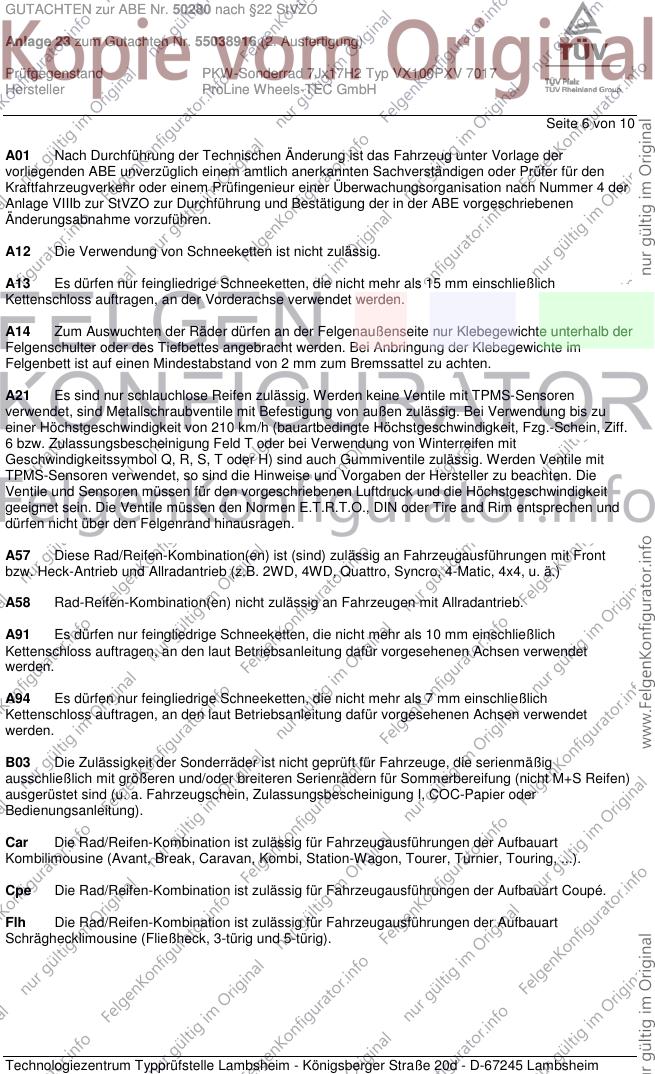

GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 10
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

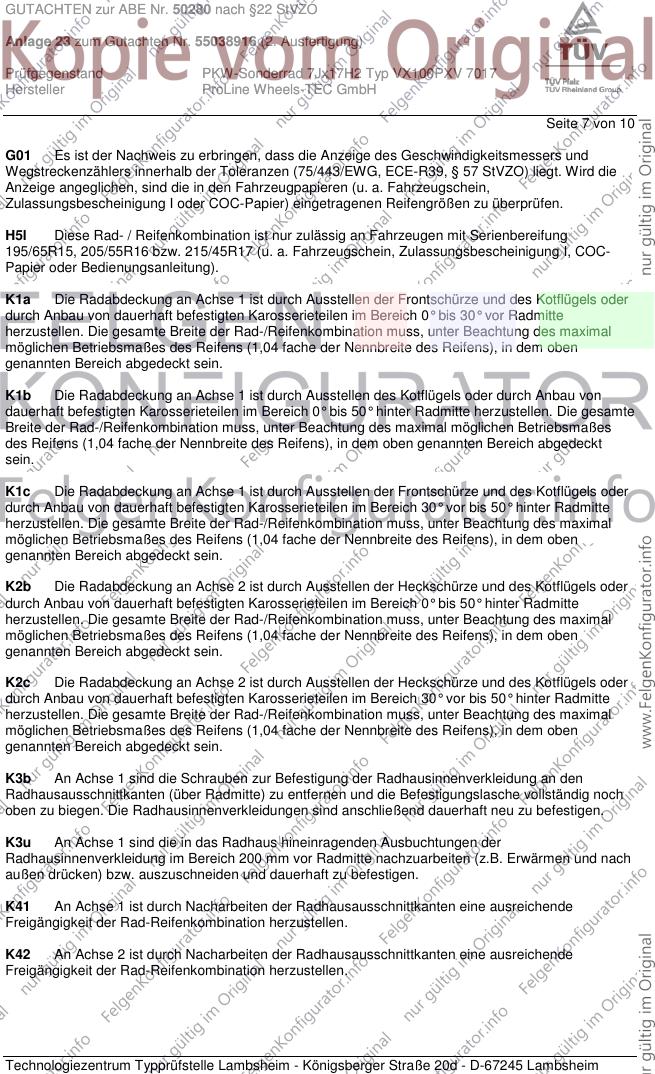

Seite 7 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
H5l Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

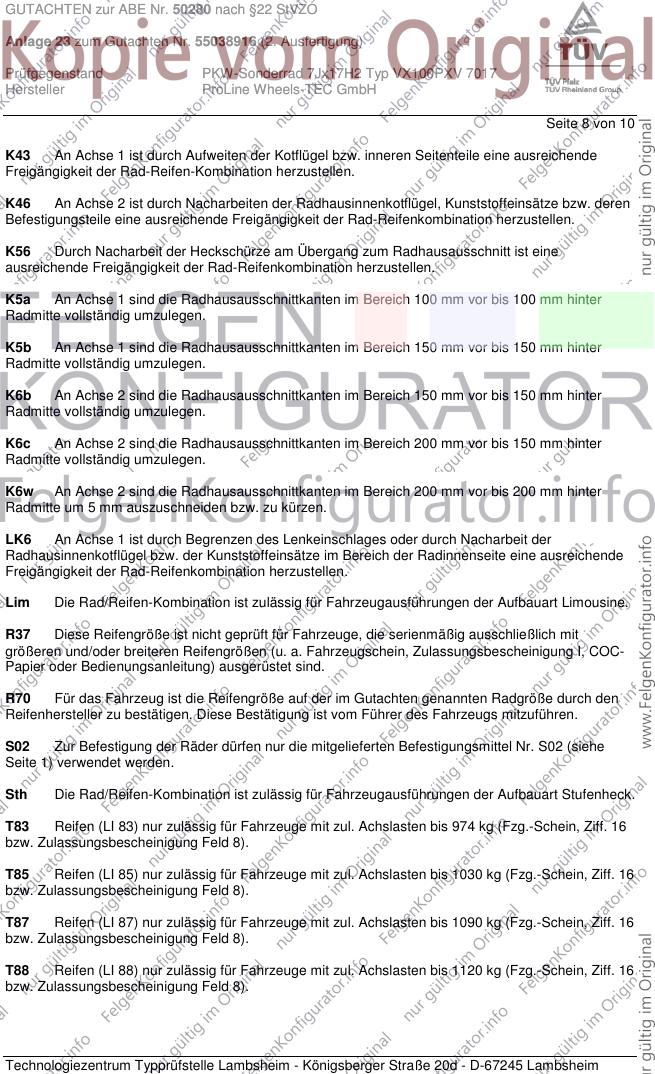

Seite 8 von 10
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

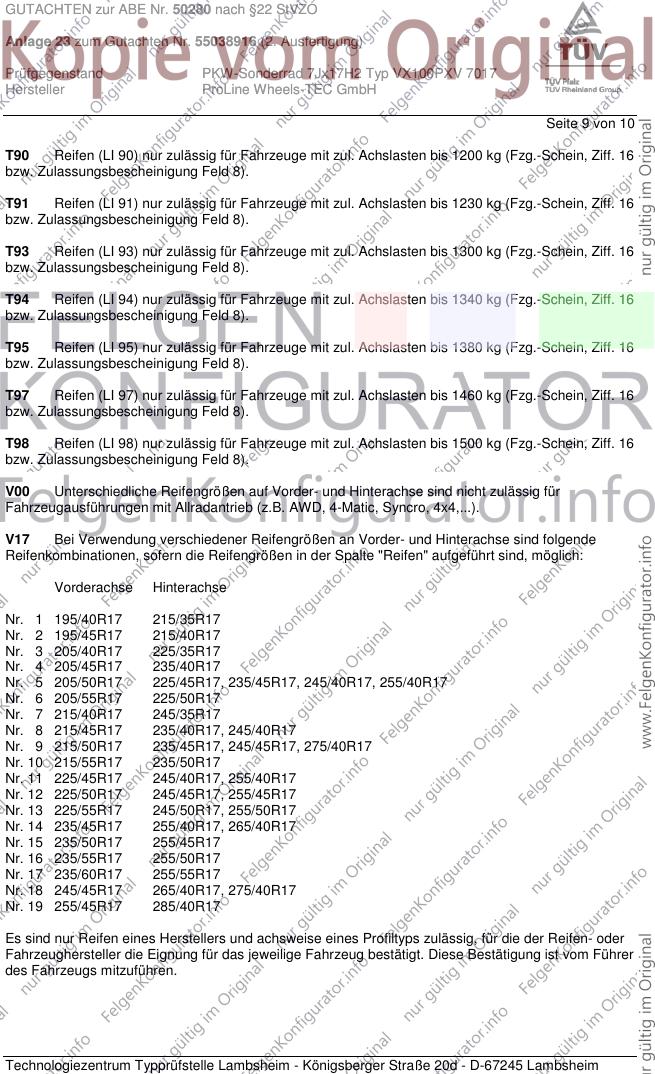

Seite 9 von 10
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55038916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

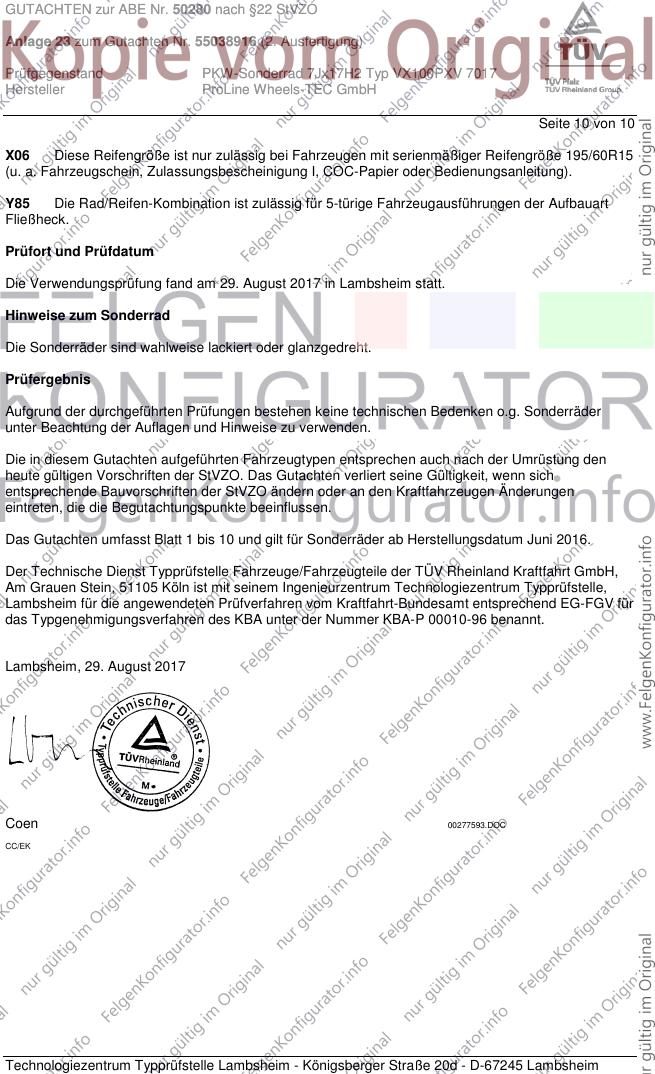

Seite 10 von 10
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. August 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind wahlweise lackiert oder glanzgedreht.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. August 2017
Coen 00277593.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
