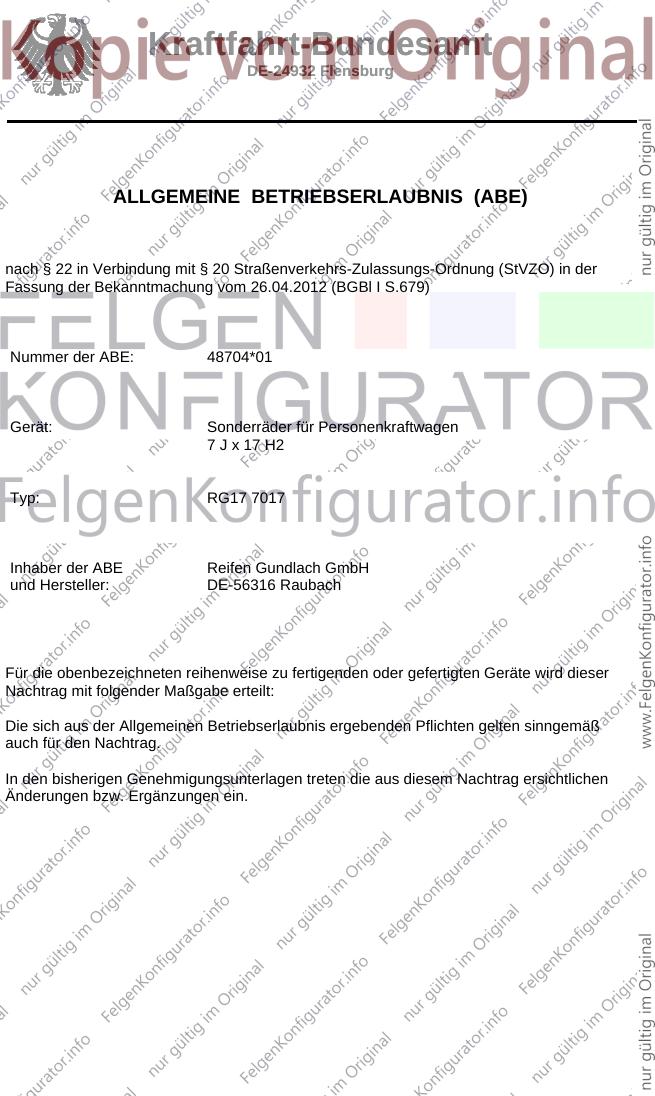

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48704*01
Gerät: Sonderräder für Personenkraftwagen
7 J x 17 H2
Typ: RG17 7017
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48704*01
Die ABE-Nr. 48704 erstreckt sich nunmehr auf die Sonderräder 7 J x 17 H2 , Typ RG17
7017, in den Ausführungen wie im Nachtragsgutachten Nr. 55030312 (2. Ausfertigung) vom
13.06.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
24 - 29 (1. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 13.06.2012
festgehaltenen Angaben.
Flensburg, 16.07.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55030312 (2. Ausfertigung), zur Genehmigung vorgelegt am:
18.06.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48704*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

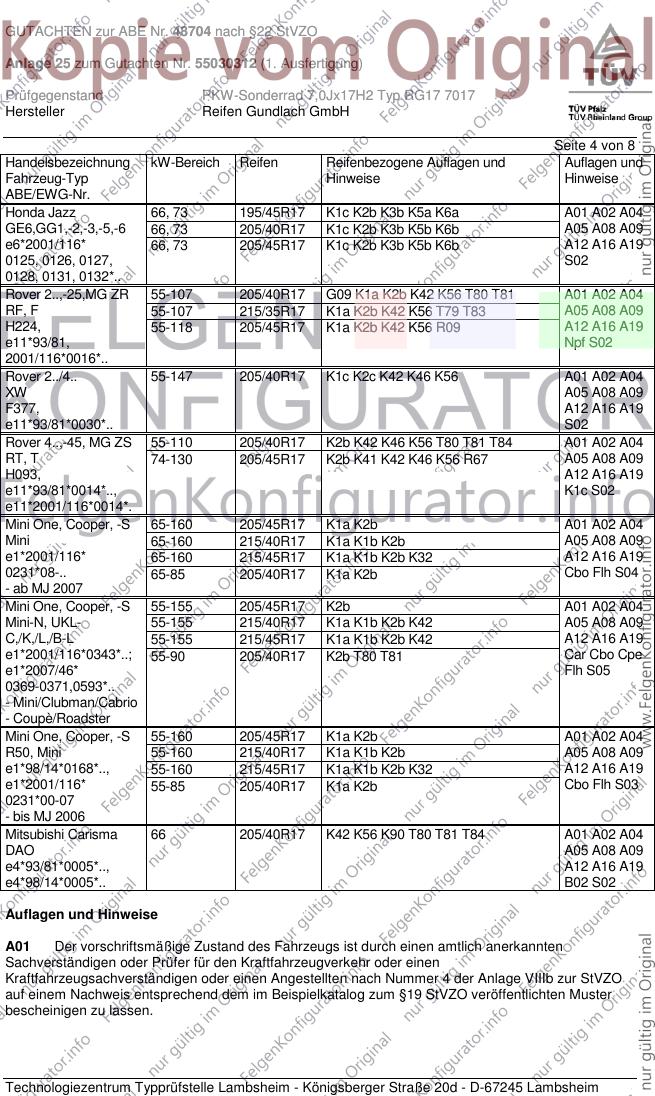

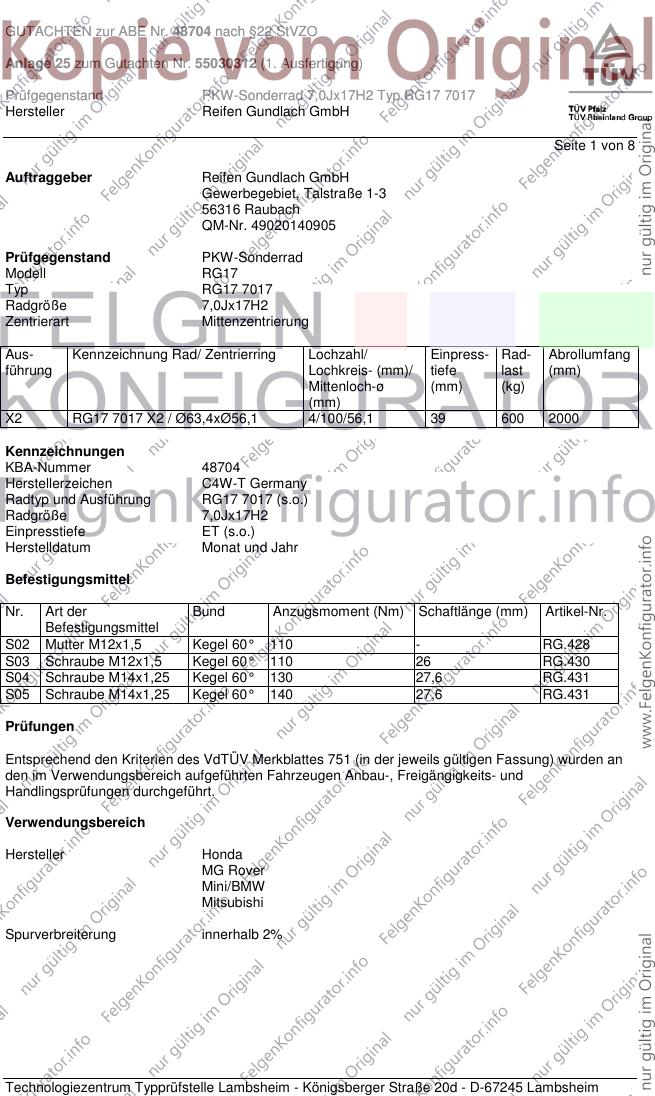

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 8
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG17
Typ RG17 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RG17 7017 X2 / Ø63,4xØ56,1 4/100/56,1 39 600 2000
Kennzeichnungen
KBA-Nummer 48704
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG17 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.428
S03 Schraube M12x1,5 Kegel 60° 110 26 RG.430
S04 Schraube M14x1,25 Kegel 60° 130 27,6 RG.431
S05 Schraube M14x1,25 Kegel 60° 140 27,6 RG.431
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
MG Rover
Mini/BMW
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EG3, EG4, EG8 55-66 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F876, F877, F875 A12 A16 A19
Y88 S02
Honda Civic 92 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EG5 92 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F878 A12 A16 A19
Y88 S02
Honda Civic 118 205/40R17 K1c K2b K41 K42 K56 A01 A02 A04
EG6, EG9 118 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F879, F884 A12 A16 A19
Y88 S02
Honda Civic 92 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EH6, EH9 92 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
F883, G070, A12 A16 A19
e6*93/81*0016*.. Y88 S02
Honda Civic 74,92 205/40R17 G01 K1c K2b K41 K42 K56 A01 A02 A04
EJ1, EJ2 74,92 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
G623, G624 A12 A16 A19
Y88 S02
Honda Civic 77,92 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
EJ6, EJ8 77,92 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0013*.., A12 A16 A19
e6*93/81*0014 S02
Honda Civic 55-66 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
EJ9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0006*.. A12 A16 A19
S02
Honda Civic 84 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
EK1, EK3 84 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0008*.., A12 A16 A19
e6*93/81*0007*.. S02
Honda Civic 118 205/40R17 K1a K2b K41 K42 K56 A01 A02 A04
EK4 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A05 A08 A09
e6*93/81*0009*.. A12 A16 A19
S02
Honda Civic 66-81 205/45R17 A02 A04 A05
EP1, -2, -4 A08 A09 A12
e11*98/14* A16 A19 Flh
0173,0174,0188*.. S02
Honda Civic 66-81 205/45R17 A02 A04 A05
EU5,-6,-7,-8,-9 A08 A09 A12
e11*98/14* A16 A19 Flh
0158-0161,0189*.. S02
Honda Civic 55-66 205/40R17 G01 K1a K2b K41 K42 K56 A01 A02 A04
MA8, MA9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
G916, G917 A12 A16 A19
e11*93/81* S02
0018,0022*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 83 205/40R17 G01 K1a K42 K56 A01 A02 A04
MB1 83-93 215/35R17 K1c K42 K45 K46 K56 T79 A05 A08 A09
G918, 93 205/40R17 K1a K42 K56 A12 A16 A19
e11*93/81*0023*.. K2b K41 S02
Honda Civic 55-92 205/40R17 G01 K1a K2b K42 K45 A01 A02 A04
MB2, MB3, MB4 55-92 215/35R17 K1a K2b K42 K45 A05 A08 A09
e11*96/27* A12 A16 A19
0067,0068,0069*.. K45 L02 S02
Honda Civic 63-77 205/40R17 G34 K1a K2b K42 T80 T81 T84 A01 A02 A04
MB7 63-77 215/35R17 K1a K2b K42 T83 A05 A08 A09
e11*96/27*0071*.. A12 A16 A19
K45 L02 S02
Honda Civic Aerod. 55,66,84 205/40R17 G34 K1a K2b K42 A01 A02 A04
MB8, MB9 55,66,84 215/35R17 K1a K2b K42 T79 A05 A08 A09
e11*96/79*0087*.., A12 A16 A19
e11*96/79*0088*.. K45 L02 S02
Honda Civic Aerod. 85-92 205/40R17 G01 K1a K2b K42 T80 A01 A02 A04
MC1 85-92 215/35R17 K1a K2b K42 T79 T83 A05 A08 A09
e11*96/79*0089*.. A12 A16 A19
K45 L02 S02
Honda Civic Aerod. 74-77 205/40R17 K1a K2b K42 T81 T84 A01 A02 A04
MC3 74-77 215/35R17 K1c K2b K42 T83 A05 A08 A09
e11*96/79*0091*.. A12 A16 A19
K45 L02 S02
Honda Civic CRX 118 205/40R17 K1c K2b K41 K42 K56 A01 A02 A04
EG2 118 215/35R17 K1c K2c K41 K42 K56 A05 A08 A09
G069, A12 A16 A19
e6*93/81*0017*.. Y88 S02
Honda Civic Coupé 118 205/40R17 K1a K2b K41 K42 K56 A01 A02 A04
EM1 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A05 A08 A09
e6*93/81*0060*.. A12 A16 A19
S02
Honda Civic Coupé 88-92 205/45R17 A02 A04 A05
EM2 A08 A09 A12
e6*98/14*0080*.. A16 A19 Cpe
S02
Honda Jazz 57,61 205/40R17 G01 K1c K2b K42 K56 A01 A02 A04
GD1,GD5,GE2,GE3 57,61 215/35R17 K1c K2b K42 K56 A05 A08 A09
e6*98/14*0088,87*.., A12 A16 A19
e6*2001/116*0101*.., LK6 S02
e6*2001/116*0102*..
Honda Jazz 66, 73 195/45R17 K1c K2b K3b K5a K6a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/40R17 K1c K2b K3b K5b K6b A05 A08 A09
e6*2007/46* 66, 73 205/45R17 K1c K2b K3b K5b K6b A12 A16 A19
0010, 0011, 0013, S02
0014, 0015,0016*..
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Jazz 66, 73 195/45R17 K1c K2b K3b K5a K6a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/40R17 K1c K2b K3b K5b K6b A05 A08 A09
e6*2001/116* 66, 73 205/45R17 K1c K2b K3b K5b K6b A12 A16 A19
0125, 0126, 0127, S02
0128, 0131, 0132*..
Rover 2..,-25,MG ZR 55-107 205/40R17 G09 K1a K2b K42 K56 T80 T81 A01 A02 A04
RF, F 55-107 215/35R17 K1a K2b K42 K56 T79 T83 A05 A08 A09
H224, 55-118 205/45R17 K1a K2b K42 K56 R09 A12 A16 A19
e11*93/81, Npf S02
2001/116*0016*..
Rover 2../4.. 55-147 205/40R17 K1c K2c K42 K46 K56 A01 A02 A04
XW A05 A08 A09
F377, A12 A16 A19
e11*93/81*0030*.. S02
Rover 4..,-45, MG ZS 55-110 205/40R17 K2b K42 K46 K56 T80 T81 T84 A01 A02 A04
RT, T 74-130 205/45R17 K2b K41 K42 K46 K56 R67 A05 A08 A09
H093, A12 A16 A19
e11*93/81*0014*.., K1c S02
e11*2001/116*0014*.
Mini One, Cooper, -S 65-160 205/45R17 K1a K2b A01 A02 A04
Mini 65-160 215/40R17 K1a K1b K2b A05 A08 A09
e1*2001/116* 65-160 215/45R17 K1a K1b K2b K32 A12 A16 A19
0231*08-.. 65-85 205/40R17 K1a K2b Cbo Flh S04
- ab MJ 2007
Mini One, Cooper, -S 55-155 205/45R17 K2b A01 A02 A04
Mini-N, UKL- 55-155 215/40R17 K1a K1b K2b K42 A05 A08 A09
C,/K,/L,/B-L 55-155 215/45R17 K1a K1b K2b K42 A12 A16 A19
e1*2001/116*0343*..; 55-90 205/40R17 K2b T80 T81 Car Cbo Cpe
e1*2007/46* Flh S05
0369-0371,0593*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 205/45R17 K1a K2b A01 A02 A04
R50, Mini 55-160 215/40R17 K1a K1b K2b A05 A08 A09
e1*98/14*0168*.., 55-160 215/45R17 K1a K1b K2b K32 A12 A16 A19
e1*2001/116* 55-85 205/40R17 K1a K2b Cbo Flh S03
0231*00-07
- bis MJ 2006
Mitsubishi Carisma 66 205/40R17 K42 K56 K90 T80 T81 T84 A01 A02 A04
DAO A05 A08 A09
e4*93/81*0005*.., A12 A16 A19
e4*98/14*0005*.. B02 S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 8

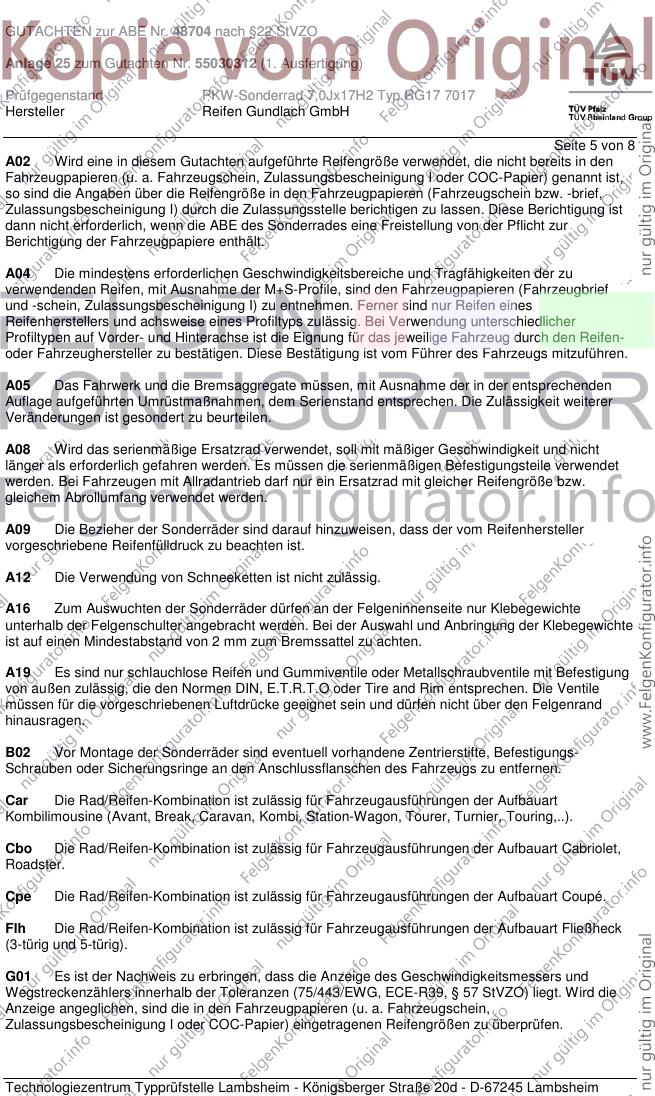

A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

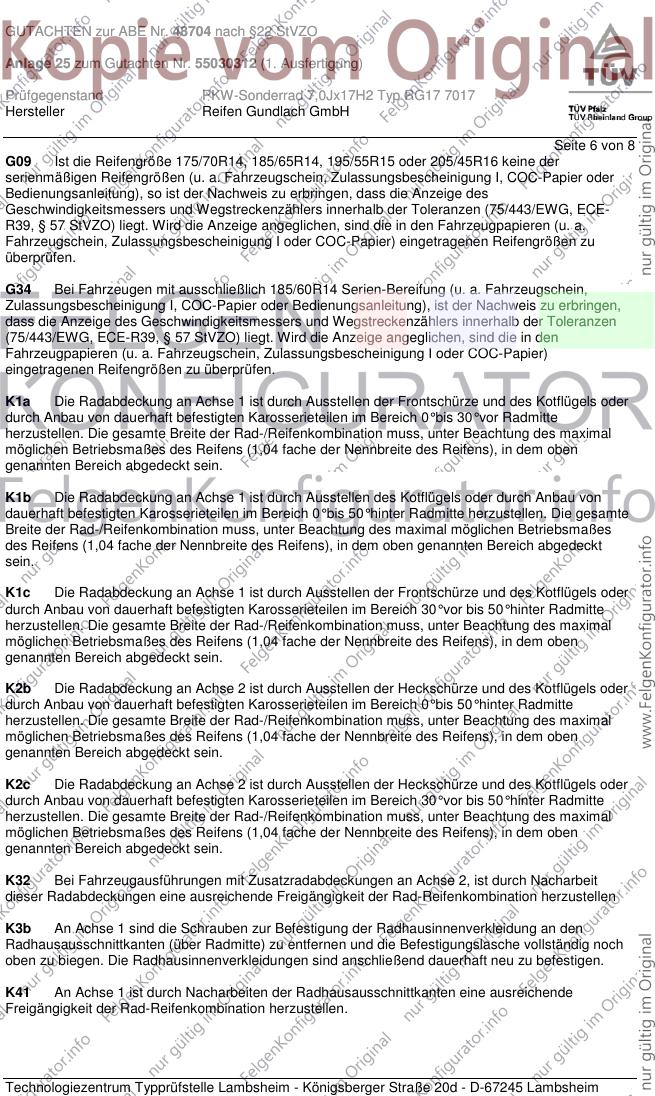

Seite 6 von 8
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G34 Bei Fahrzeugen mit ausschließlich 185/60R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

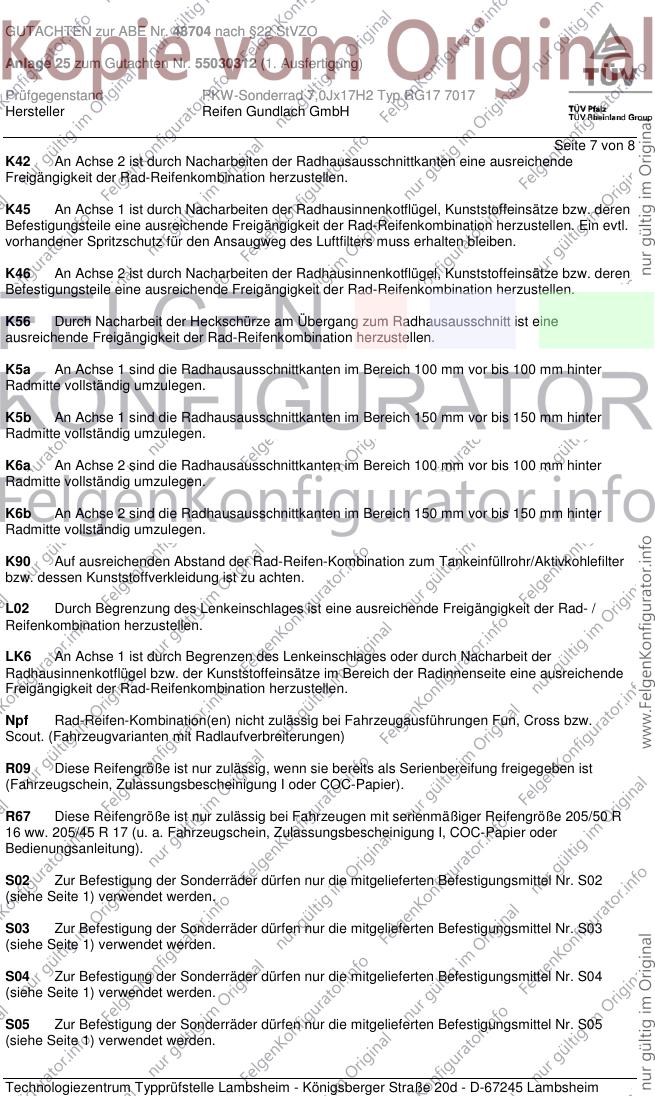

Seite 7 von 8
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55030312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

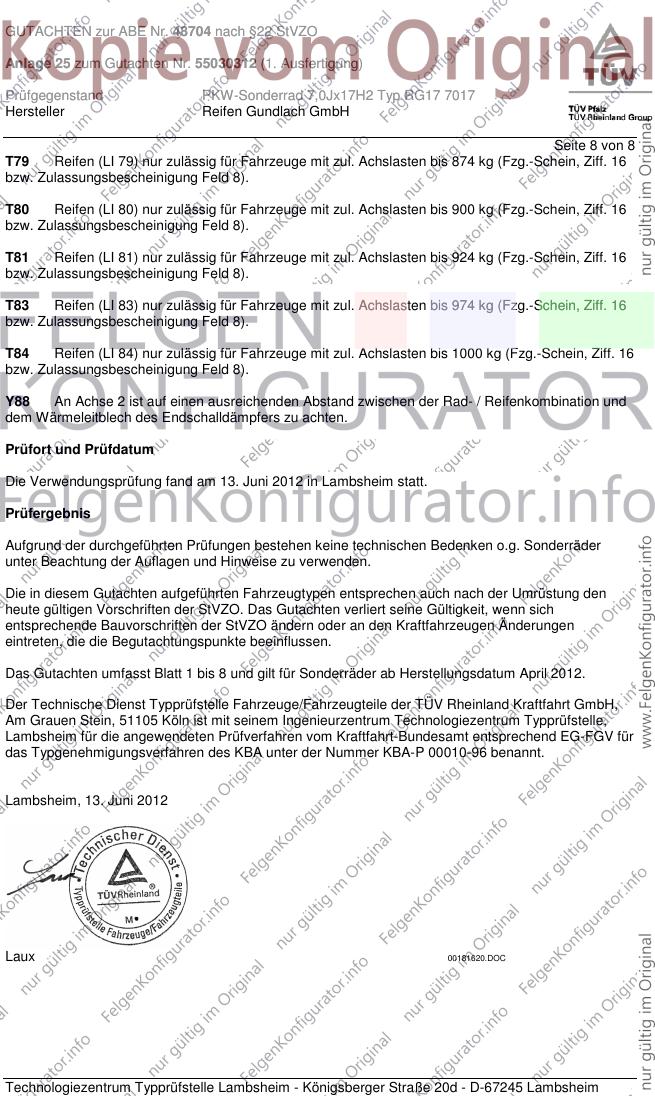

Seite 8 von 8
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juni 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juni 2012
Laux 00181620.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
