GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 6
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 CO 655 A2/Z05 Ø63,3-56,1 4/100/56,1 42 615 1960
Kennzeichnungen
KBA-Nummer 46729
Herstellerzeichen rial
Radtyp und Ausführung CO 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 30,5
S03 Schraube M14x1,25 Kegel 60° 130 35
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135506)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
MG Rover
Mini/BMW
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 6

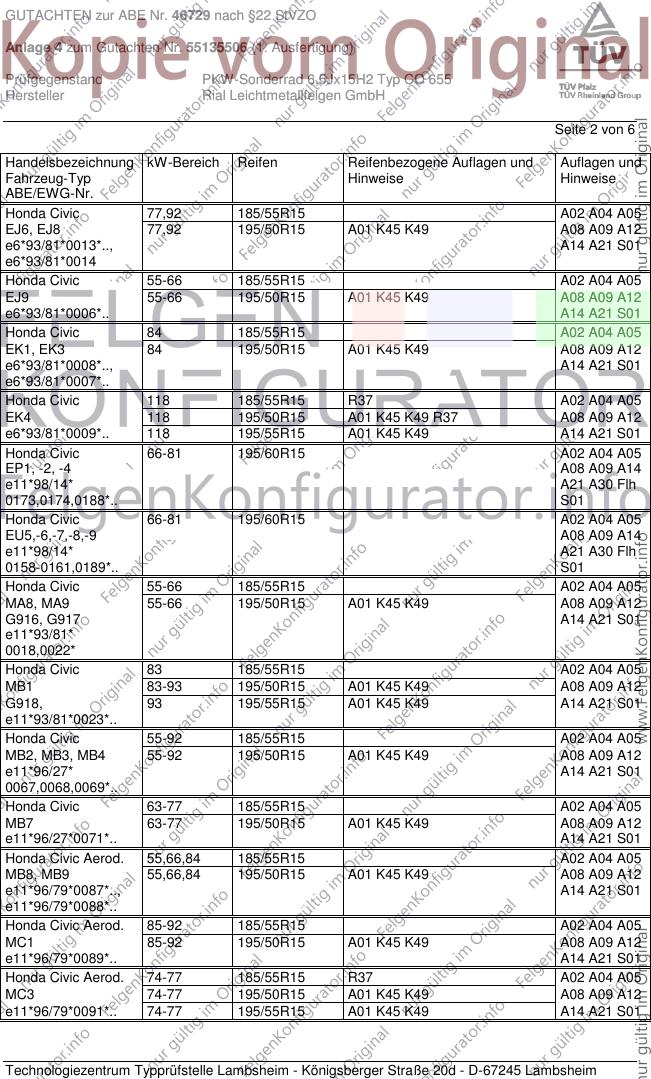

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 77,92 185/55R15 A02 A04 A05
EJ6, EJ8 77,92 195/50R15 A01 K45 K49 A08 A09 A12
e6*93/81*0013*.., A14 A21 S01
e6*93/81*0014
Honda Civic 55-66 185/55R15 A02 A04 A05
EJ9 55-66 195/50R15 A01 K45 K49 A08 A09 A12
e6*93/81*0006*.. A14 A21 S01
Honda Civic 84 185/55R15 A02 A04 A05
EK1, EK3 84 195/50R15 A01 K45 K49 A08 A09 A12
e6*93/81*0008*.., A14 A21 S01
e6*93/81*0007*..
Honda Civic 118 185/55R15 R37 A02 A04 A05
EK4 118 195/50R15 A01 K45 K49 R37 A08 A09 A12
e6*93/81*0009*.. 118 195/55R15 A01 K45 K49 A14 A21 S01
Honda Civic 66-81 195/60R15 A02 A04 A05
EP1, -2, -4 A08 A09 A14
e11*98/14* A21 A30 Flh
0173,0174,0188*.. S01
Honda Civic 66-81 195/60R15 A02 A04 A05
EU5,-6,-7,-8,-9 A08 A09 A14
e11*98/14* A21 A30 Flh
0158-0161,0189*.. S01
Honda Civic 55-66 185/55R15 A02 A04 A05
MA8, MA9 55-66 195/50R15 A01 K45 K49 A08 A09 A12
G916, G917 A14 A21 S01
e11*93/81*
0018,0022*
Honda Civic 83 185/55R15 A02 A04 A05
MB1 83-93 195/50R15 A01 K45 K49 A08 A09 A12
G918, 93 195/55R15 A01 K45 K49 A14 A21 S01
e11*93/81*0023*..
Honda Civic 55-92 185/55R15 A02 A04 A05
MB2, MB3, MB4 55-92 195/50R15 A01 K45 K49 A08 A09 A12
e11*96/27* A14 A21 S01
0067,0068,0069*..
Honda Civic 63-77 185/55R15 A02 A04 A05
MB7 63-77 195/50R15 A01 K45 K49 A08 A09 A12
e11*96/27*0071*.. A14 A21 S01
Honda Civic Aerod. 55,66,84 185/55R15 A02 A04 A05
MB8, MB9 55,66,84 195/50R15 A01 K45 K49 A08 A09 A12
e11*96/79*0087*.., A14 A21 S01
e11*96/79*0088*..
Honda Civic Aerod. 85-92 185/55R15 A02 A04 A05
MC1 85-92 195/50R15 A01 K45 K49 A08 A09 A12
e11*96/79*0089*.. A14 A21 S01
Honda Civic Aerod. 74-77 185/55R15 R37 A02 A04 A05
MC3 74-77 195/50R15 A01 K45 K49 A08 A09 A12
e11*96/79*0091*.. 74-77 195/55R15 A01 K45 K49 A14 A21 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Coupé 118 195/55R15 K45 K49 A01 A02 A04
EM1 A05 A08 A09
e6*93/81*0060*.. A12 A14 A21
S01
Honda Civic Coupé 88-92 195/60R15 A02 A04 A05
EM2 A08 A09 A14
e6*98/14*0080*.. A21 A30 B03
Cpe S01
Honda Jazz 57,61 185/55R15 A02 A04 A05
GD1,GD5,GE2,GE3 57,61 195/50R15 A01 K49 LK6 A08 A09 A12
e6*98/14*0088,87*.., A14 A21 S01
e6*2001/116*0101*..,
e6*2001/116*0102*..
Rover 2..,-25,MG ZR 55-107 185/55R15 K42 A01 A02 A04
RF, F 55-107 195/50R15 K42 A05 A08 A09
H224, 55-107 205/50R15 K42 K56 A12 A14 A21
e11*93/81, S01
2001/116*0016*..
Rover 4..,-45, MG ZS 55-110 185/55R15 R37 T81 T82 A02 A04 A05
RT, T 55-110 195/50R15 A08 A09 A12
H093, 55-110 195/55R15 A14 A21 B03
e11*93/81*0014*.., 55-110 205/50R15 A01 K42 K45 K49 K50 V15 S01
e11*2001/116*0014*.
Mini Cooper, -S 85,88 175/65R15 R70 A02 A04 A05
Mini-N 85,88 185/60R15 A08 A09 A12
e1*2001/116*0343*.. 85,88 185/65R15 A14 A16 A21
85,88 195/55R15 A01 K50 B03 Flh S03
85,88 195/60R15 A01 K50
85,88 205/50R15 A01 K49 K50
85,88 205/55R15 A01 K49 K50
Mini One, Cooper, -S 65-85 175/65R15 A11 M53 A02 A04 A05
Mini 65-85 185/60R15 A12 A08 A09 A14
e1*2001/116* 65-85 185/65R15 A12 A21 B03 Cbo
0231*08-.. 65-85 195/55R15 A12 Flh V15 S03
- ab MJ 2007 65-85 195/60R15 A12
65-85 205/50R15 A01 A12 K49 K50
65-85 205/55R15 A01 A12 K49 K50
Mini One, Cooper, -S 55-85 175/65R15 A11 M53 A02 A04 A05
R50, Mini 55-85 185/60R15 A12 A08 A09 A14
e1*98/14*0168*.., 55-85 185/65R15 A12 A21 B03 Cbo
e1*2001/116* 55-85 195/55R15 A12 Flh V15 S02
0231*00-07 55-85 195/60R15 A12
- bis MJ 2006 55-85 205/50R15 A01 A12 K49 K50
55-85 205/55R15 A01 A12 K49 K50
Mits. Carisma 66 185/55R15 R37 T81 T82 A02 A04 A05
DAO 66 195/50R15 A08 A09 A12
e4*93/81*0005*.., 66 195/55R15 A14 A21 S01
e4*98/14*0005*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 6

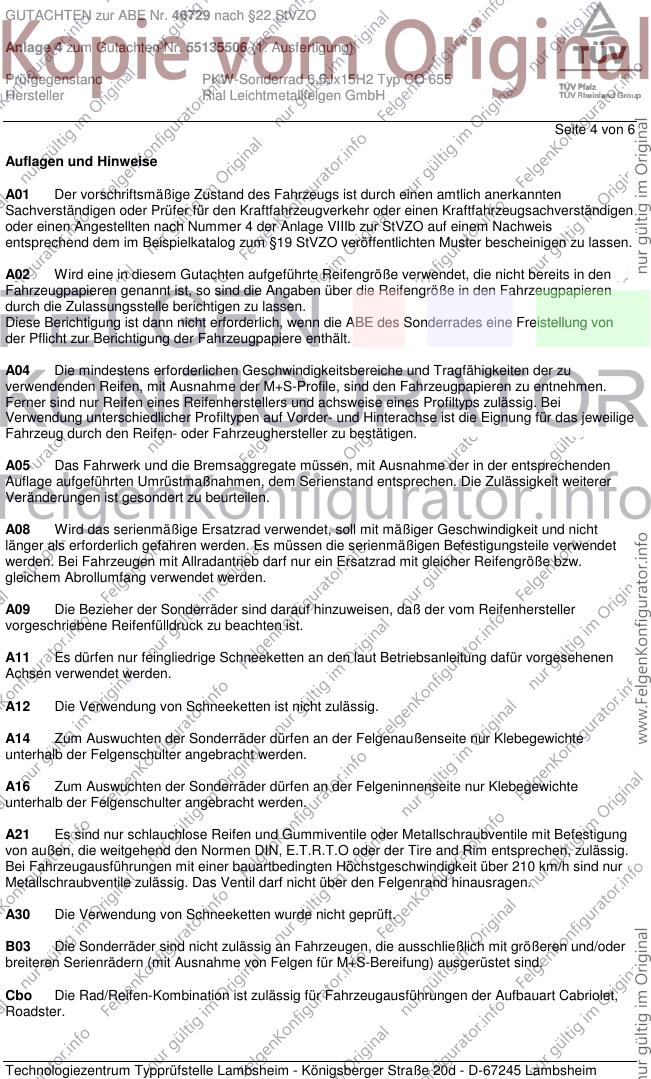

Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 6
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
M53 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental ContiEcoContact 3 --
Dunlop SP Sport 200E SP Winter Sport M2
Es können auch andere Reifen der Reifengröße 175/65R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 6,5 J x 15 H2 montierbar sind.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 6

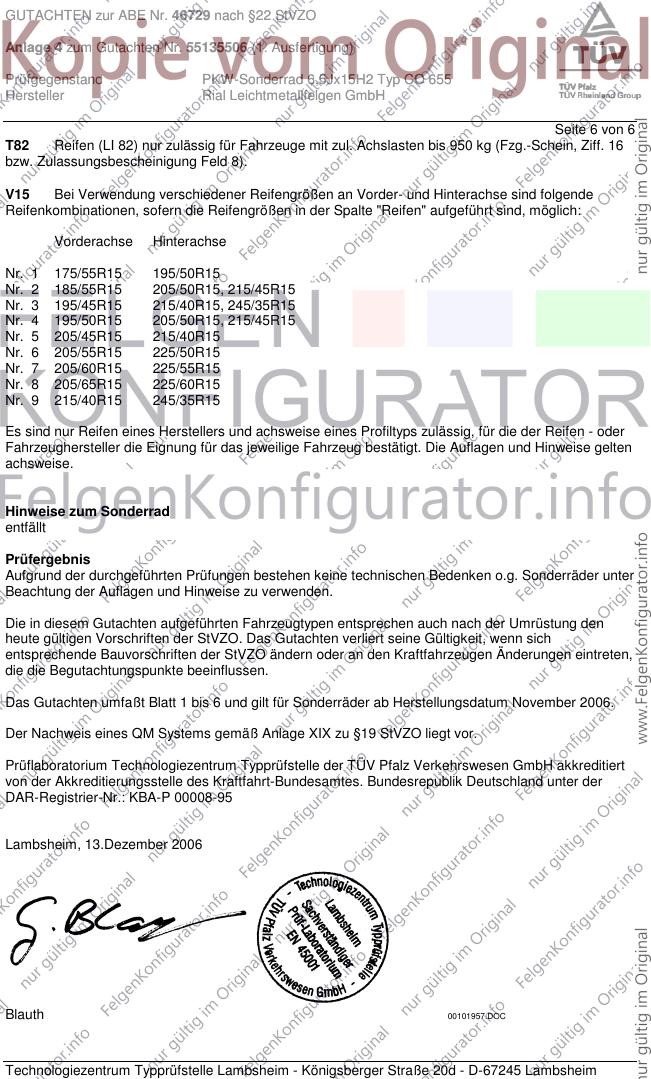

T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Dezember 2006
Blauth 00101957.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
