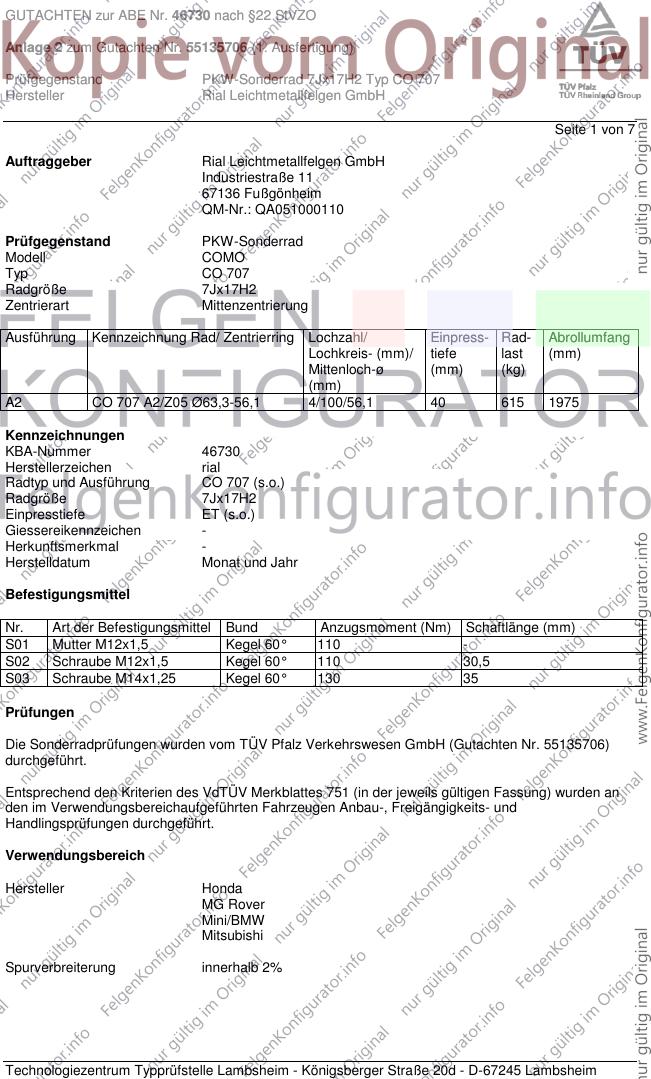

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 CO 707 A2/Z05 Ø63,3-56,1 4/100/56,1 40 615 1975
Kennzeichnungen
KBA-Nummer 46730
Herstellerzeichen rial
Radtyp und Ausführung CO 707 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 30,5
S03 Schraube M14x1,25 Kegel 60° 130 35
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135706)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
MG Rover
Mini/BMW
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
EG3, EG4, EG8 55-66 215/35R17 K41 K42 K49 K50 K56 A05 A08 A09
F876, F877, F875 A12 A14 A21
Y88 S01
Honda Civic 92 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
EG5 92 215/35R17 K41 K42 K49 K50 K56 A05 A08 A09
F878 A12 A14 A21
Y88 S01
Honda Civic 118 205/40R17 K41 K42 K49 K50 K56 A01 A02 A04
EG6, EG9 118 215/35R17 K41 K42 K49 K50 K56 A05 A08 A09
F879, F884 A12 A14 A21
Y88 S01
Honda Civic 92 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
EH6, EH9 92 215/35R17 K41 K42 K49 K50 K56 A05 A08 A09
F883, G070, A12 A14 A21
e6*93/81*0016*.. Y88 S01
Honda Civic 74,92 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
EJ1, EJ2 74,92 215/35R17 K41 K42 K49 K50 K56 A05 A08 A09
G623, G624 A12 A14 A21
Y88 S01
Honda Civic 77,92 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
EJ6, EJ8 77,92 215/35R17 K41 K42 K45 K46 K49 K50 K56 A05 A08 A09
e6*93/81*0013*.., A12 A14 A21
e6*93/81*0014 S01
Honda Civic 55-66 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
EJ9 55-66 215/35R17 K41 K42 K45 K46 K49 K50 K56 A05 A08 A09
e6*93/81*0006*.. A12 A14 A21
S01
Honda Civic 84 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
EK1, EK3 84 215/35R17 K41 K42 K45 K46 K49 K50 K56 A05 A08 A09
e6*93/81*0008*.., A12 A14 A21
e6*93/81*0007*.. S01
Honda Civic 118 205/40R17 K41 K42 K49 K50 K56 A01 A02 A04
EK4 118 215/35R17 K41 K42 K45 K46 K49 K50 K56 A05 A08 A09
e6*93/81*0009*.. T79 A12 A14 A21
S01
Honda Civic 66-81 205/45R17 A02 A04 A05
EP1, -2, -4 A08 A09 A12
e11*98/14* A14 A21 Flh
0173,0174,0188*.. S01
Honda Civic 66-81 205/45R17 A02 A04 A05
EU5,-6,-7,-8,-9 A08 A09 A12
e11*98/14* A14 A21 Flh
0158-0161,0189*.. S01
Honda Civic 55-66 205/40R17 G01 K41 K42 K49 K50 K56 A01 A02 A04
MA8, MA9 55-66 215/35R17 K41 K42 K45 K46 K49 K50 K56 A05 A08 A09
G916, G917 A12 A14 A21
e11*93/81* S01
0018,0022*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

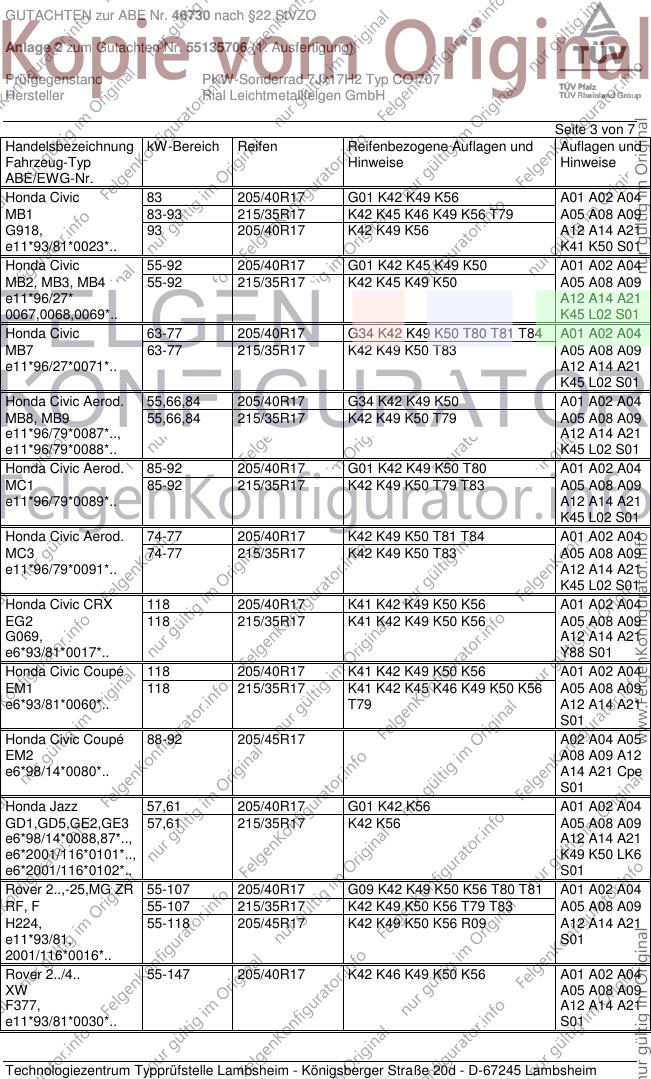

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 83 205/40R17 G01 K42 K49 K56 A01 A02 A04
MB1 83-93 215/35R17 K42 K45 K46 K49 K56 T79 A05 A08 A09
G918, 93 205/40R17 K42 K49 K56 A12 A14 A21
e11*93/81*0023*.. K41 K50 S01
Honda Civic 55-92 205/40R17 G01 K42 K45 K49 K50 A01 A02 A04
MB2, MB3, MB4 55-92 215/35R17 K42 K45 K49 K50 A05 A08 A09
e11*96/27* A12 A14 A21
0067,0068,0069*.. K45 L02 S01
Honda Civic 63-77 205/40R17 G34 K42 K49 K50 T80 T81 T84 A01 A02 A04
MB7 63-77 215/35R17 K42 K49 K50 T83 A05 A08 A09
e11*96/27*0071*.. A12 A14 A21
K45 L02 S01
Honda Civic Aerod. 55,66,84 205/40R17 G34 K42 K49 K50 A01 A02 A04
MB8, MB9 55,66,84 215/35R17 K42 K49 K50 T79 A05 A08 A09
e11*96/79*0087*.., A12 A14 A21
e11*96/79*0088*.. K45 L02 S01
Honda Civic Aerod. 85-92 205/40R17 G01 K42 K49 K50 T80 A01 A02 A04
MC1 85-92 215/35R17 K42 K49 K50 T79 T83 A05 A08 A09
e11*96/79*0089*.. A12 A14 A21
K45 L02 S01
Honda Civic Aerod. 74-77 205/40R17 K42 K49 K50 T81 T84 A01 A02 A04
MC3 74-77 215/35R17 K42 K49 K50 T83 A05 A08 A09
e11*96/79*0091*.. A12 A14 A21
K45 L02 S01
Honda Civic CRX 118 205/40R17 K41 K42 K49 K50 K56 A01 A02 A04
EG2 118 215/35R17 K41 K42 K49 K50 K56 A05 A08 A09
G069, A12 A14 A21
e6*93/81*0017*.. Y88 S01
Honda Civic Coupé 118 205/40R17 K41 K42 K49 K50 K56 A01 A02 A04
EM1 118 215/35R17 K41 K42 K45 K46 K49 K50 K56 A05 A08 A09
e6*93/81*0060*.. T79 A12 A14 A21
S01
Honda Civic Coupé 88-92 205/45R17 A02 A04 A05
EM2 A08 A09 A12
e6*98/14*0080*.. A14 A21 Cpe
S01
Honda Jazz 57,61 205/40R17 G01 K42 K56 A01 A02 A04
GD1,GD5,GE2,GE3 57,61 215/35R17 K42 K56 A05 A08 A09
e6*98/14*0088,87*.., A12 A14 A21
e6*2001/116*0101*.., K49 K50 LK6
e6*2001/116*0102*.. S01
Rover 2..,-25,MG ZR 55-107 205/40R17 G09 K42 K49 K50 K56 T80 T81 A01 A02 A04
RF, F 55-107 215/35R17 K42 K49 K50 K56 T79 T83 A05 A08 A09
H224, 55-118 205/45R17 K42 K49 K50 K56 R09 A12 A14 A21
e11*93/81, S01
2001/116*0016*..
Rover 2../4.. 55-147 205/40R17 K42 K46 K49 K50 K56 A01 A02 A04
XW A05 A08 A09
F377, A12 A14 A21
e11*93/81*0030*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

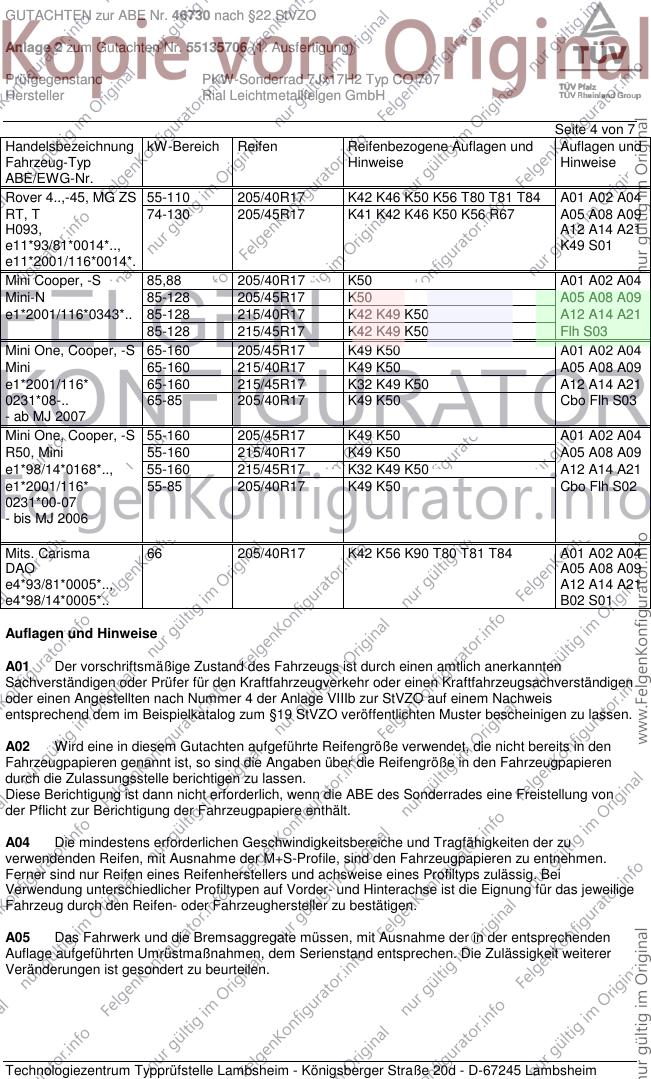

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 4..,-45, MG ZS 55-110 205/40R17 K42 K46 K50 K56 T80 T81 T84 A01 A02 A04
RT, T 74-130 205/45R17 K41 K42 K46 K50 K56 R67 A05 A08 A09
H093, A12 A14 A21
e11*93/81*0014*.., K49 S01
e11*2001/116*0014*.
Mini Cooper, -S 85,88 205/40R17 K50 A01 A02 A04
Mini-N 85-128 205/45R17 K50 A05 A08 A09
e1*2001/116*0343*.. 85-128 215/40R17 K42 K49 K50 A12 A14 A21
85-128 215/45R17 K42 K49 K50 Flh S03
Mini One, Cooper, -S 65-160 205/45R17 K49 K50 A01 A02 A04
Mini 65-160 215/40R17 K49 K50 A05 A08 A09
e1*2001/116* 65-160 215/45R17 K32 K49 K50 A12 A14 A21
0231*08-.. 65-85 205/40R17 K49 K50 Cbo Flh S03
- ab MJ 2007
Mini One, Cooper, -S 55-160 205/45R17 K49 K50 A01 A02 A04
R50, Mini 55-160 215/40R17 K49 K50 A05 A08 A09
e1*98/14*0168*.., 55-160 215/45R17 K32 K49 K50 A12 A14 A21
e1*2001/116* 55-85 205/40R17 K49 K50 Cbo Flh S02
0231*00-07
- bis MJ 2006
Mits. Carisma 66 205/40R17 K42 K56 K90 T80 T81 T84 A01 A02 A04
DAO A05 A08 A09
e4*93/81*0005*.., A12 A14 A21
e4*98/14*0005*.. B02 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

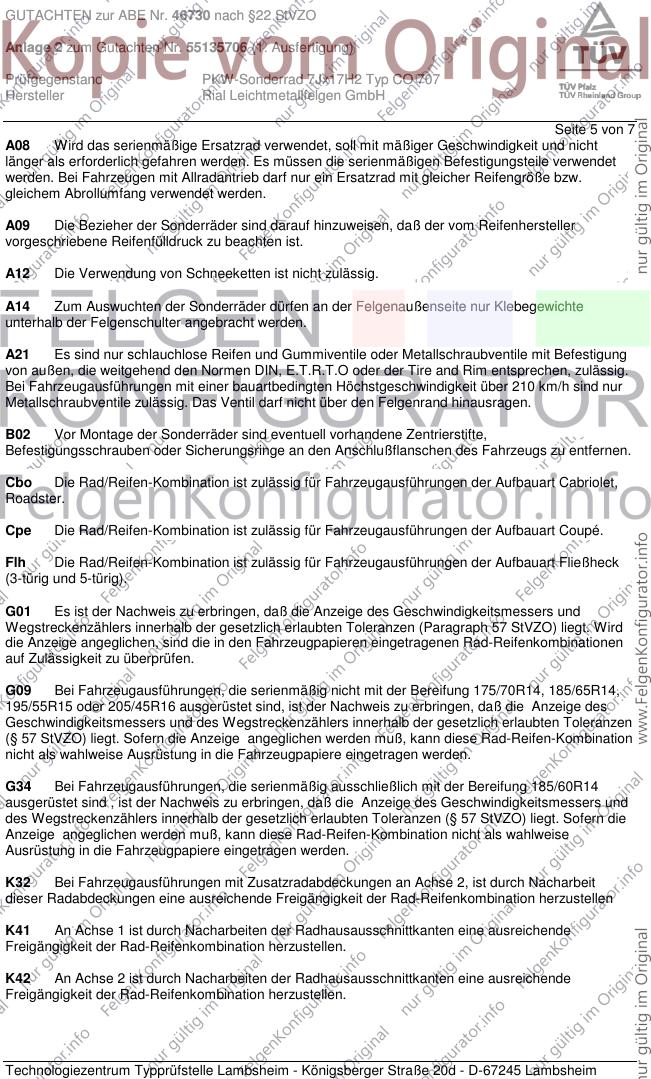

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G09 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 175/70R14, 185/65R14,
195/55R15 oder 205/45R16 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen
(§ 57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G34 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit der Bereifung 185/60R14
ausgerüstet sind , ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

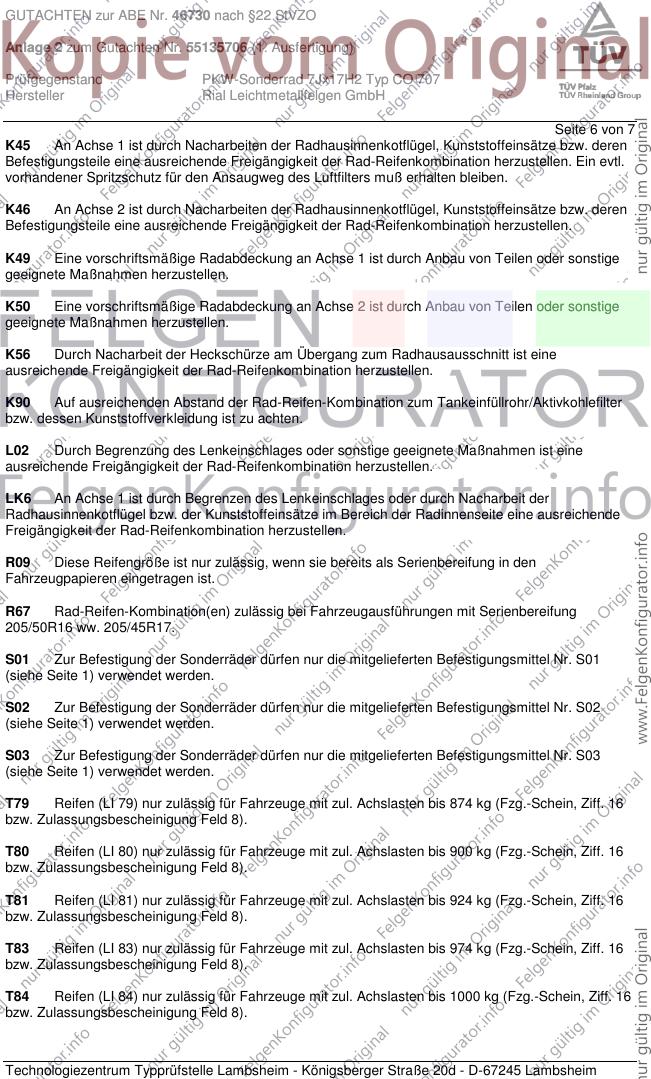

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 7
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R67 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
205/50R16 ww. 205/45R17.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

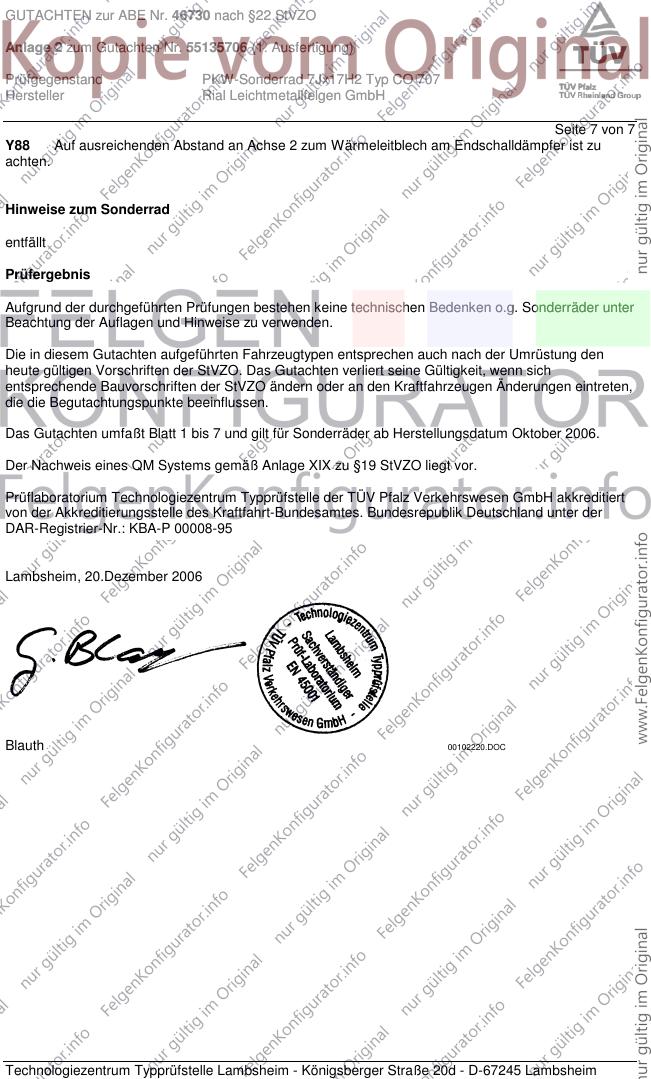

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
Y88 Auf ausreichenden Abstand an Achse 2 zum Wärmeleitblech am Endschalldämpfer ist zu
achten.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Oktober 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Dezember 2006
Blauth 00102220.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
