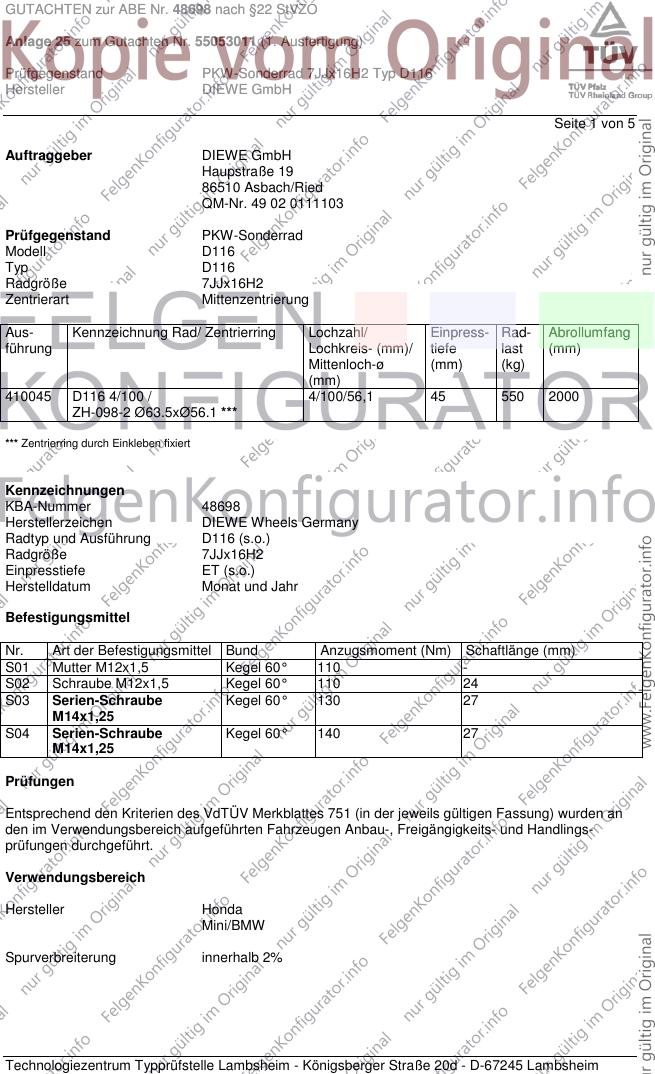

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 5
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
410045 D116 4/100 / 4/100/56,1 45 550 2000
ZH-098-2 Ø63.5xØ56.1 ***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Serien-Schraube Kegel 60° 130 27
M14x1,25
S04 Serien-Schraube Kegel 60° 140 27
M14x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Jazz 66, 73 195/50R16 K1c K2b K3b K5a K6a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/45R16 K1c K2b A05 A08 A09
e6*2007/46* 66, 73 205/50R16 K1c K2b K3b K5b K6b A12 A15 A18
0010, 0011, 0013, 66, 73 215/45R16 K1c K2b K3b K5a K6a S01
0014, 0015,0016*.. 66, 73 225/45R16 K1c K2b K3b K5b K6b
- ab MJ 2011
Honda Jazz 66, 73 195/50R16 K1c K2b K3b K5a K6a A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/45R16 K1c K2b A05 A08 A09
e6*2001/116* 66, 73 205/50R16 K1c K2b K3b K5b K6b A12 A15 A18
0125, 0126, 0127, 66, 73 215/45R16 K1c K2b K3b K5a K6a S01
0128, 0131, 0132*.. 66, 73 225/45R16 K1c K2b K3b K5b K6b
Mini One, Cooper, -S 65-160 195/55R16 A02 A04 A05
Mini 65-160 215/45R16 A01 K1a K2b A07 A08 A09
e1*2001/116* 65-85 195/50R16 R37 A12 A15 A18
0231*08-.. 65-85 205/45R16 A01 K2b Cbo Flh S03
- ab MJ 2007
Mini One, Cooper, -S 55-147 195/55R16 K2b A01 A02 A04
Mini-N, UKL- 55-147 215/45R16 K2b A05 A07 A08
C,/K,/L,/B-L 55-90 195/50R16 K2b A09 A12 A15
e1*2001/116*0343*..; 55-90 205/45R16 K2b A18 B03 Car
e1*2007/46* Cbo Cpe Flh
0369-0371,0593*.. V16 S04
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 195/55R16 A02 A04 A05
R50, Mini 55-160 215/45R16 A01 K1a K2b A08 A09 A12
e1*98/14*0168*.., 55-85 195/50R16 R37 A15 A18 Cbo
e1*2001/116* 55-85 205/45R16 A01 K2b Flh S02
0231*00-07
- bis MJ 2006
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 5
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

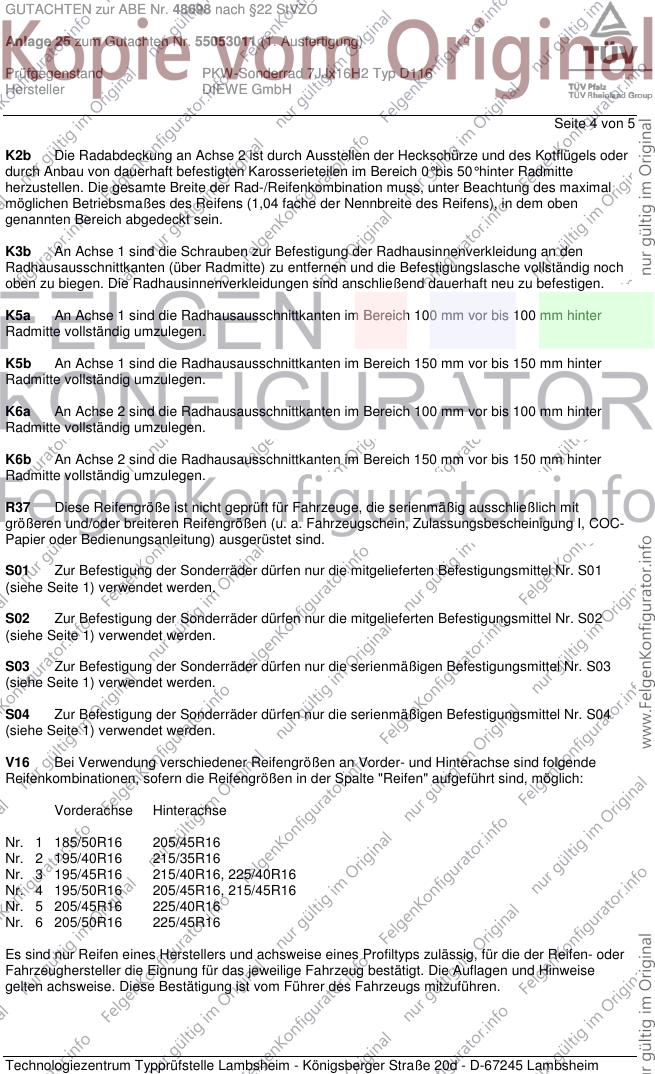

Seite 4 von 5
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 5
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. März 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 8. März 2012
Bohlander 00177427.DOC
