Zusammenfassendes GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55039216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels-TEC GmbH

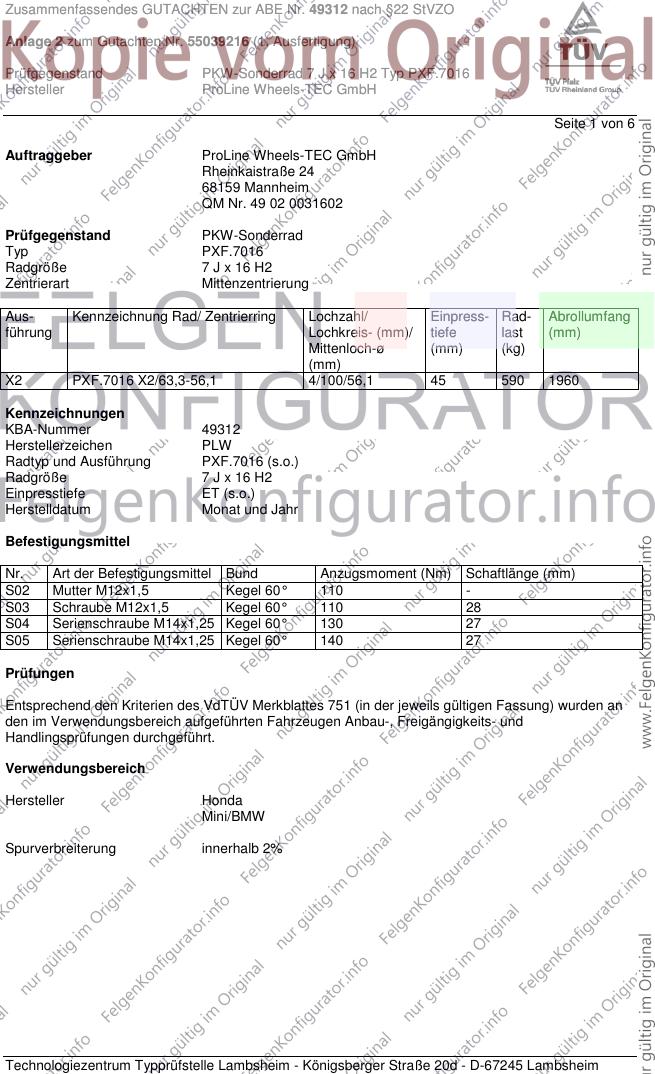

Seite 1 von 6
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ PXF.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 PXF.7016 X2/63,3-56,1 4/100/56,1 45 590 1960
Kennzeichnungen
KBA-Nummer 49312
Herstellerzeichen PLW
Radtyp und Ausführung PXF.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 110 28
S04 Serienschraube M14x1,25 Kegel 60° 130 27
S05 Serienschraube M14x1,25 Kegel 60° 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55039216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels-TEC GmbH

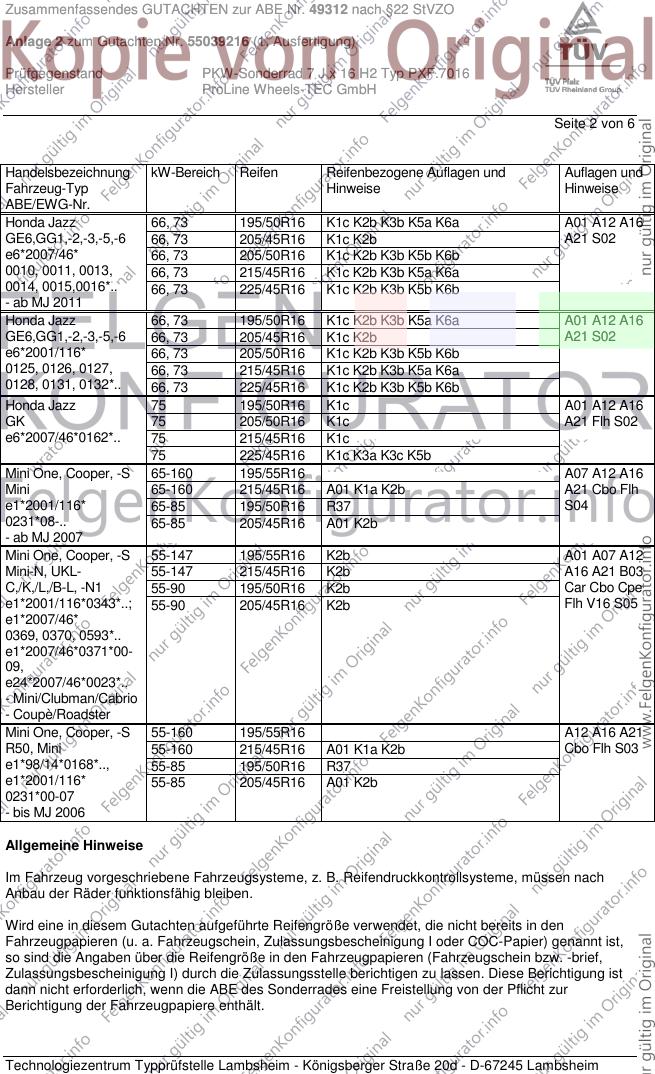

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Jazz 66, 73 195/50R16 K1c K2b K3b K5a K6a A01 A12 A16
GE6,GG1,-2,-3,-5,-6 66, 73 205/45R16 K1c K2b A21 S02
e6*2007/46* 66, 73 205/50R16 K1c K2b K3b K5b K6b
0010, 0011, 0013, 66, 73 215/45R16 K1c K2b K3b K5a K6a
0014, 0015,0016*.. 66, 73 225/45R16 K1c K2b K3b K5b K6b
- ab MJ 2011
Honda Jazz 66, 73 195/50R16 K1c K2b K3b K5a K6a A01 A12 A16
GE6,GG1,-2,-3,-5,-6 66, 73 205/45R16 K1c K2b A21 S02
e6*2001/116* 66, 73 205/50R16 K1c K2b K3b K5b K6b
0125, 0126, 0127, 66, 73 215/45R16 K1c K2b K3b K5a K6a
0128, 0131, 0132*.. 66, 73 225/45R16 K1c K2b K3b K5b K6b
Honda Jazz 75 195/50R16 K1c A01 A12 A16
GK 75 205/50R16 K1c A21 Flh S02
e6*2007/46*0162*.. 75 215/45R16 K1c
75 225/45R16 K1c K3a K3c K5b
Mini One, Cooper, -S 65-160 195/55R16 A07 A12 A16
Mini 65-160 215/45R16 A01 K1a K2b A21 Cbo Flh
e1*2001/116* 65-85 195/50R16 R37 S04
0231*08-.. 65-85 205/45R16 A01 K2b
- ab MJ 2007
Mini One, Cooper, -S 55-147 195/55R16 K2b A01 A07 A12
Mini-N, UKL- 55-147 215/45R16 K2b A16 A21 B03
C,/K,/L,/B-L, -N1 55-90 195/50R16 K2b Car Cbo Cpe
e1*2001/116*0343*..; 55-90 205/45R16 K2b Flh V16 S05
e1*2007/46*
0369, 0370, 0593*..
e1*2007/46*0371*00-
09,
e24*2007/46*0023*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 195/55R16 A12 A16 A21
R50, Mini 55-160 215/45R16 A01 K1a K2b Cbo Flh S03
e1*98/14*0168*.., 55-85 195/50R16 R37
e1*2001/116* 55-85 205/45R16 A01 K2b
0231*00-07
- bis MJ 2006
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55039216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels-TEC GmbH

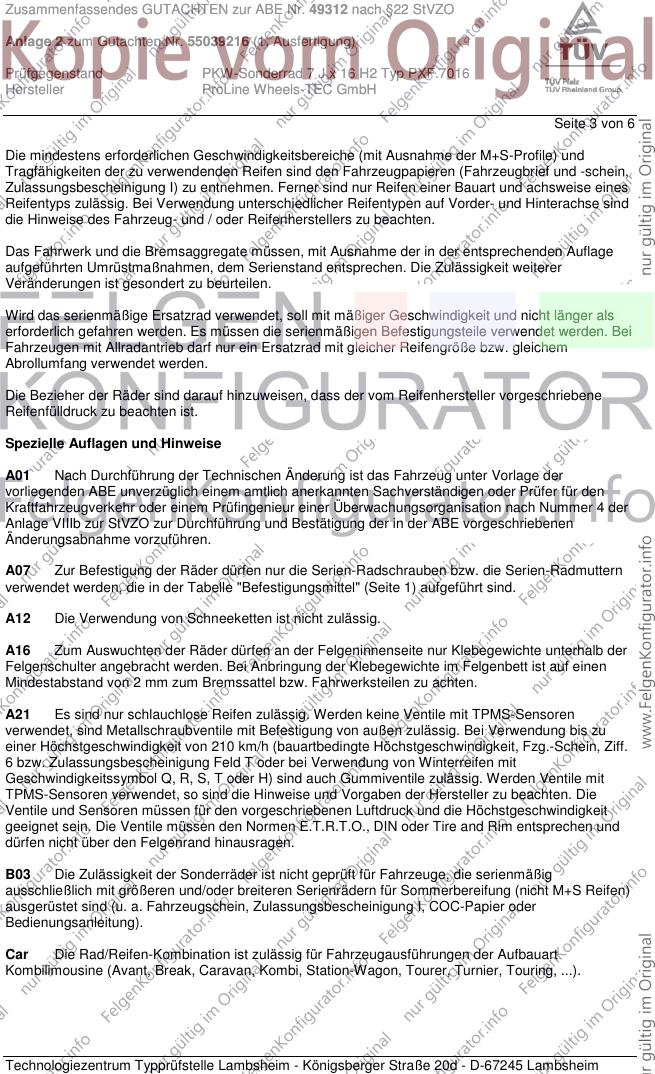

Seite 3 von 6
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55039216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels-TEC GmbH

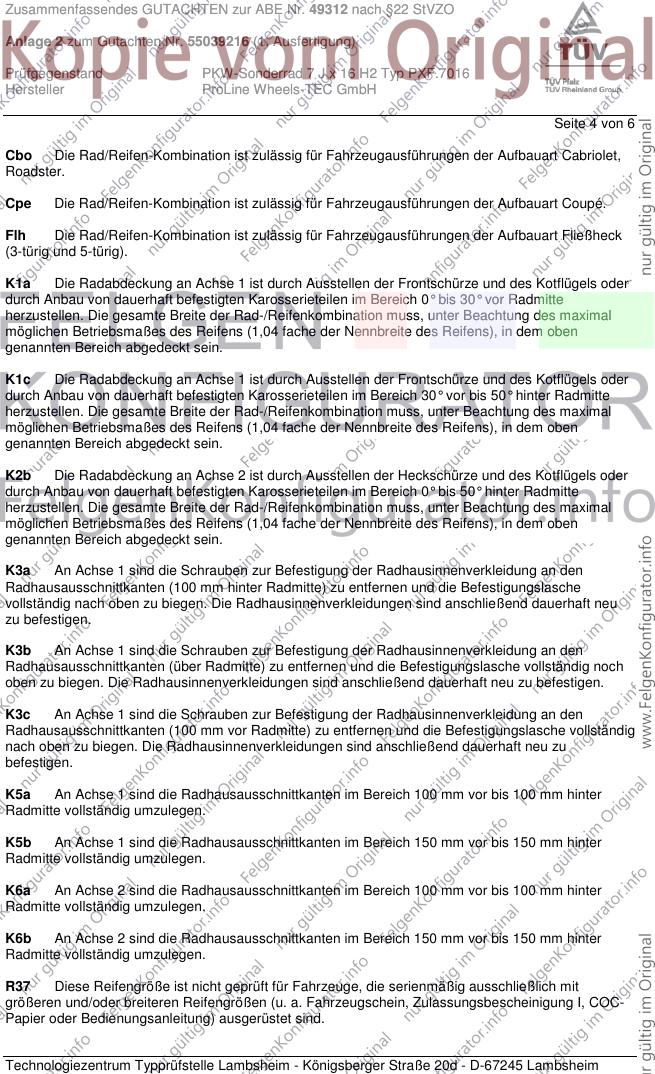

Seite 4 von 6
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55039216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels-TEC GmbH

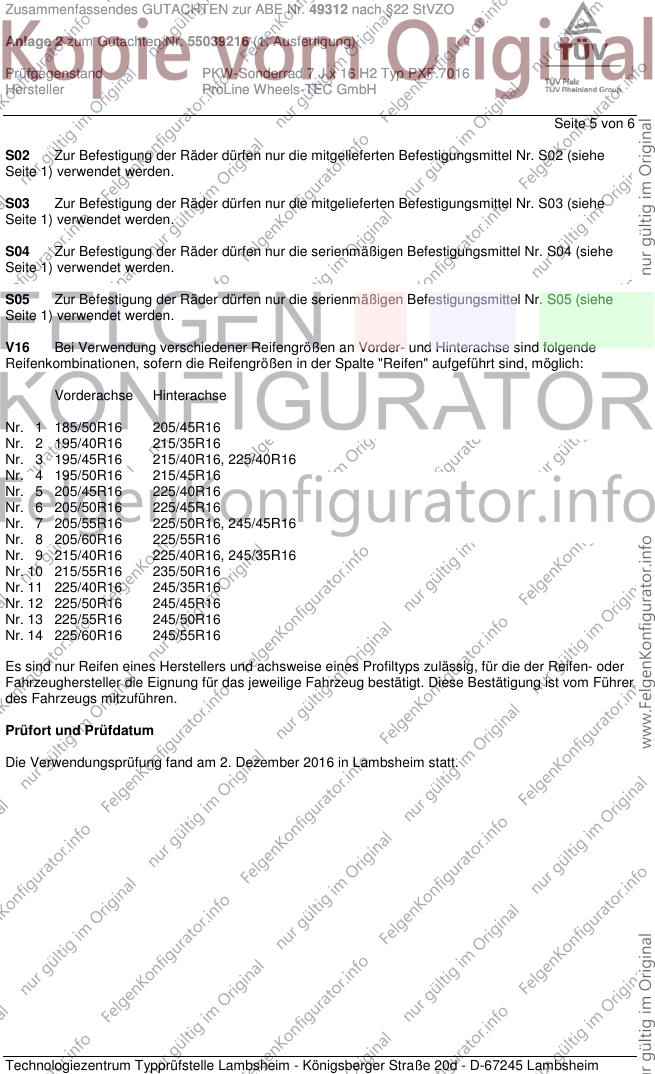

Seite 5 von 6
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55039216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels-TEC GmbH

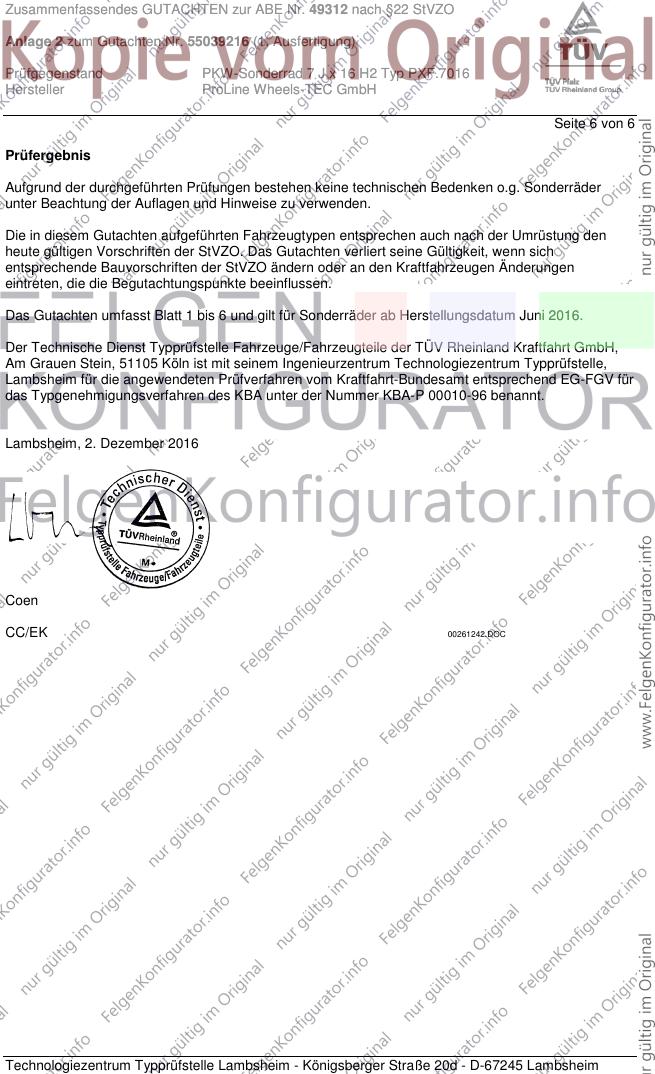

Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Dezember 2016
Coen
CC/EK 00261242.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
