Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 7 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

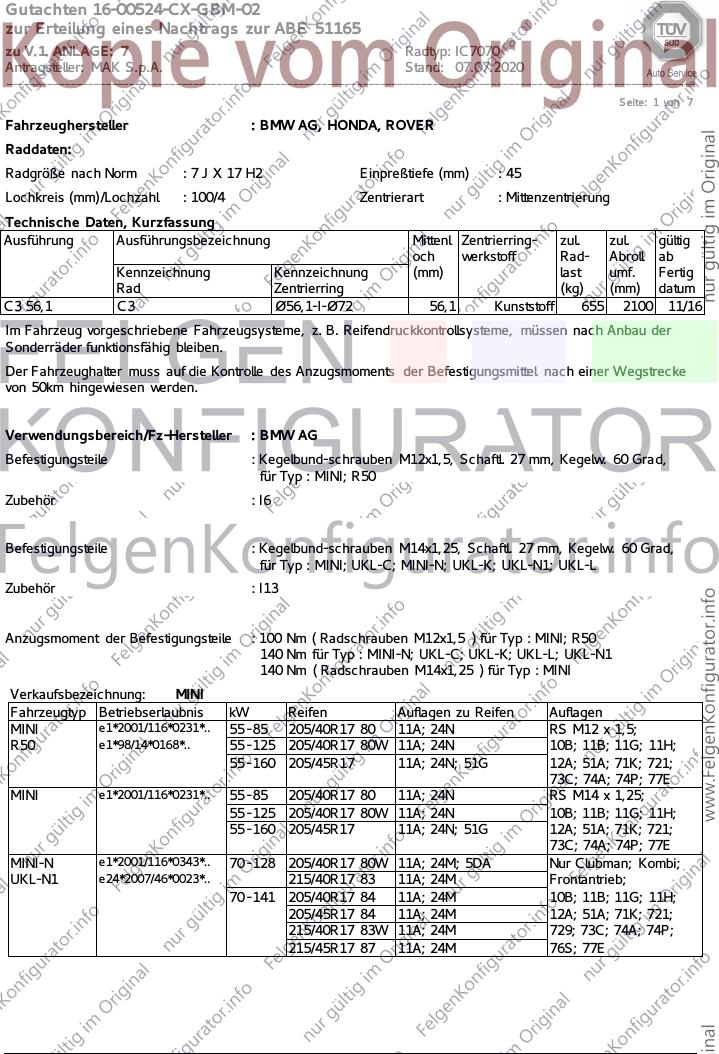

Seite: 1 von 7
Fahrzeughersteller : BMW AG, HONDA, ROVER
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C3 56,1 C3 Ø56,1-I-Ø72 56,1 Kunststoff 655 2100 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : MINI; R50
Zubehör : I6
Befestigungsteile : Kegelbund-schrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : MINI; UKL-C; MINI-N; UKL-K; UKL-N1; UKL-L
Zubehör : I13
Anzugsmoment der Befestigungsteile : 100 Nm ( Radschrauben M12x1,5 ) für Typ : MINI; R50
140 Nm für Typ : MINI-N; UKL-C; UKL-K; UKL-L; UKL-N1
140 Nm ( Radschrauben M14x1,25 ) für Typ : MINI
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MINI e1*2001/116*0231*.. 55 - 85 205/40R17 80 11A; 24N RS M12 x 1,5;
R50 e1*98/14*0168*.. 55 - 125 205/40R17 80W 11A; 24N 10B; 11B; 11G; 11H;
55 - 160 205/45R17 11A; 24N; 51G 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
MINI e1*2001/116*0231*.. 55 - 85 205/40R17 80 11A; 24N RS M14 x 1,25;
55 - 125 205/40R17 80W 11A; 24N 10B; 11B; 11G; 11H;
55 - 160 205/45R17 11A; 24N; 51G 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
MINI-N e1*2001/116*0343*.. 70 - 128 205/40R17 80W 11A; 24M; 5DA Nur Clubman; Kombi;
UKL-N1 e24*2007/46*0023*.. 215/40R17 83 11A; 24M Frontantrieb;
70 - 141 205/40R17 84 11A; 24M 10B; 11B; 11G; 11H;
205/45R17 84 11A; 24M 12A; 51A; 71K; 721;
215/40R17 83W 11A; 24M 729; 73C; 74A; 74P;
215/45R17 87 11A; 24M 76S; 77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 7 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

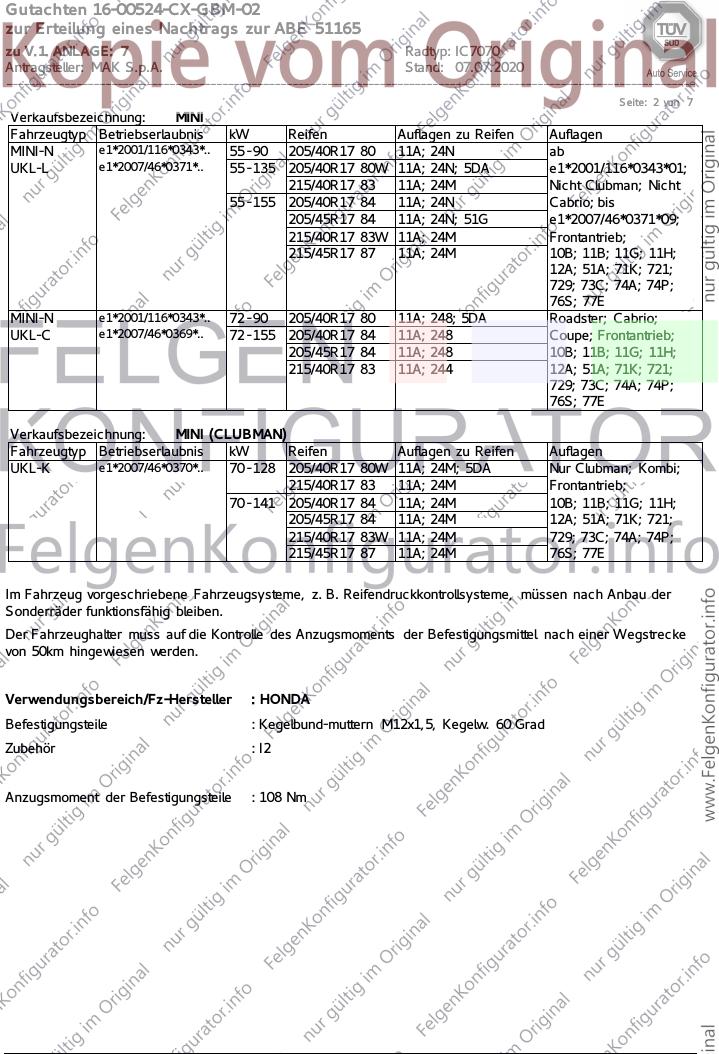

Seite: 2 von 7
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MINI-N e1*2001/116*0343*.. 55 - 90 205/40R17 80 11A; 24N ab
UKL-L e1*2007/46*0371*.. 55 - 135 205/40R17 80W 11A; 24N; 5DA e1*2001/116*0343*01;
215/40R17 83 11A; 24M Nicht Clubman; Nicht
55 - 155 205/40R17 84 11A; 24N Cabrio; bis
205/45R17 84 11A; 24N; 51G e1*2007/46*0371*09;
215/40R17 83W 11A; 24M Frontantrieb;
215/45R17 87 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
76S; 77E
MINI-N e1*2001/116*0343*.. 72 - 90 205/40R17 80 11A; 248; 5DA Roadster; Cabrio;
UKL-C e1*2007/46*0369*.. 72 - 155 205/40R17 84 11A; 248 Coupe; Frontantrieb;
205/45R17 84 11A; 248 10B; 11B; 11G; 11H;
215/40R17 83 11A; 244 12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
76S; 77E
Verkaufsbezeichnung: MINI (CLUBMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-K e1*2007/46*0370*.. 70 - 128 205/40R17 80W 11A; 24M; 5DA Nur Clubman; Kombi;
215/40R17 83 11A; 24M Frontantrieb;
70 - 141 205/40R17 84 11A; 24M 10B; 11B; 11G; 11H;
205/45R17 84 11A; 24M 12A; 51A; 71K; 721;
215/40R17 83W 11A; 24M 729; 73C; 74A; 74P;
215/45R17 87 11A; 24M 76S; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : HONDA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : I2
Anzugsmoment der Befestigungsteile : 108 Nm
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 7 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

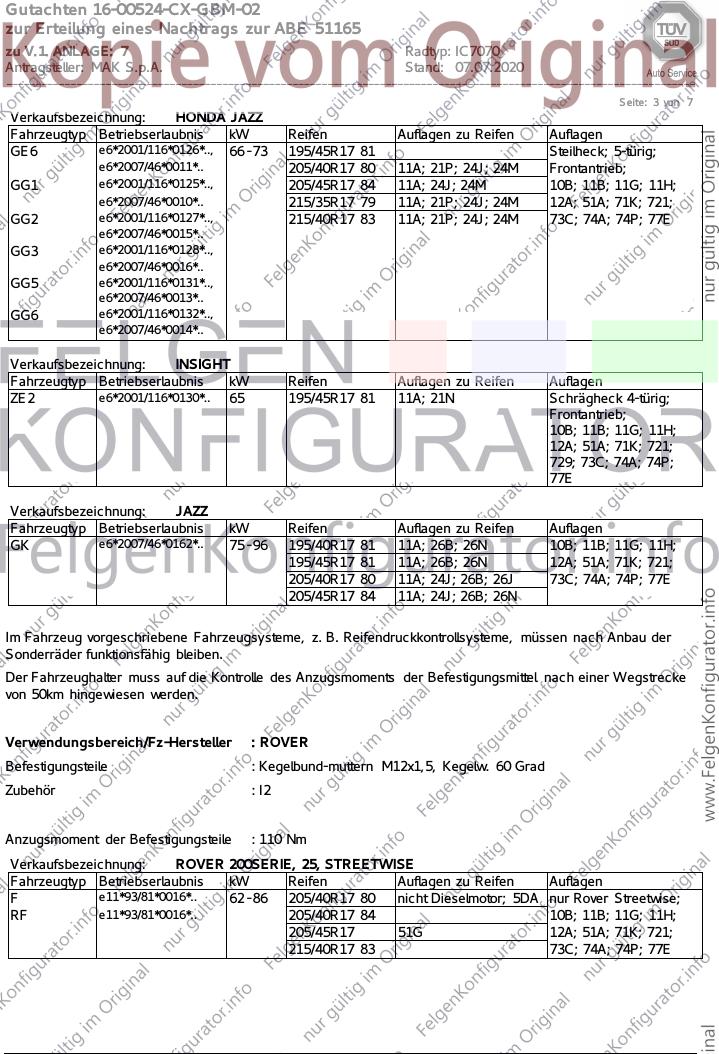

Seite: 3 von 7
Verkaufsbezeichnung: HONDA JAZZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE6 e6*2001/116*0126*.., 66 - 73 195/45R17 81 Steilheck; 5-türig;
e6*2007/46*0011*.. 205/40R17 80 11A; 21P; 24J; 24M Frontantrieb;
GG1 e6*2001/116*0125*.., 205/45R17 84 11A; 24J; 24M 10B; 11B; 11G; 11H;
e6*2007/46*0010*.. 215/35R17 79 11A; 21P; 24J; 24M 12A; 51A; 71K; 721;
GG2 e6*2001/116*0127*.., 215/40R17 83 11A; 21P; 24J; 24M 73C; 74A; 74P; 77E
e6*2007/46*0015*..
GG3 e6*2001/116*0128*..,
e6*2007/46*0016*..
GG5 e6*2001/116*0131*..,
e6*2007/46*0013*..
GG6 e6*2001/116*0132*..,
e6*2007/46*0014*..
Verkaufsbezeichnung: INSIGHT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZE2 e6*2001/116*0130*.. 65 195/45R17 81 11A; 21N Schrägheck 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: JAZZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e6*2007/46*0162*.. 75 - 96 195/40R17 81 11A; 26B; 26N 10B; 11B; 11G; 11H;
195/45R17 81 11A; 26B; 26N 12A; 51A; 71K; 721;
205/40R17 80 11A; 24J; 26B; 26J 73C; 74A; 74P; 77E
205/45R17 84 11A; 24J; 26B; 26N
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : ROVER
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : I2
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ROVER 200SERIE, 25, STREETWISE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e11*93/81*0016*.. 62 - 86 205/40R17 80 nicht Dieselmotor; 5DA nur Rover Streetwise;
RF e11*93/81*0016*.. 205/40R17 84 10B; 11B; 11G; 11H;
205/45R17 51G 12A; 51A; 71K; 721;
215/40R17 83 73C; 74A; 74P; 77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 7 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

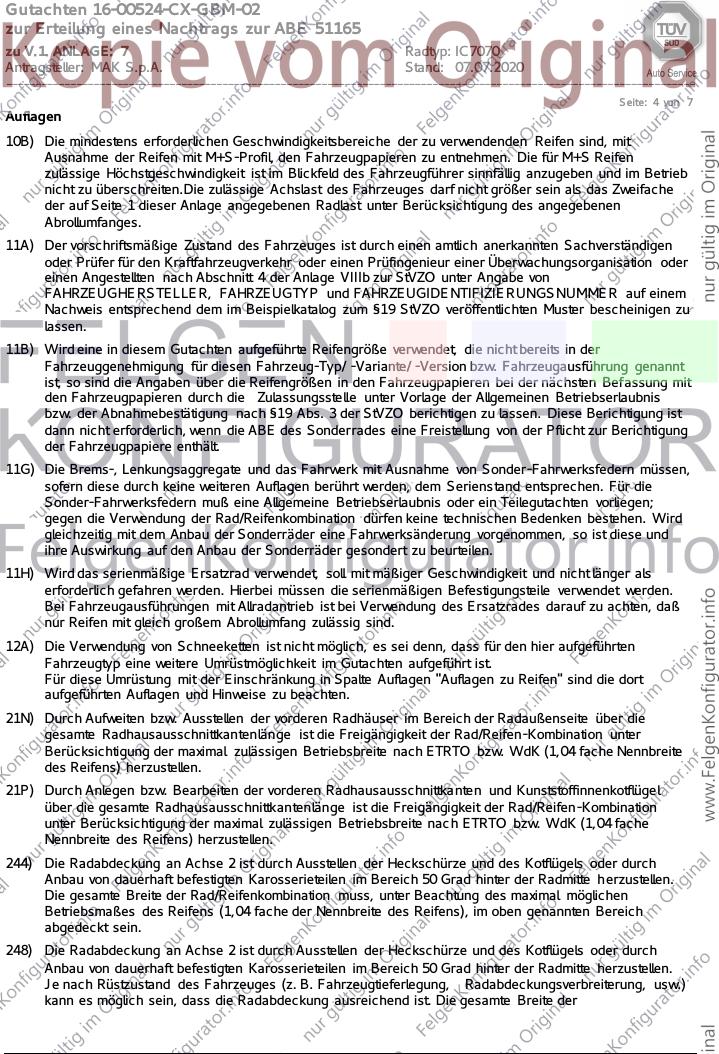

Seite: 4 von 7
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Bef assung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 7 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

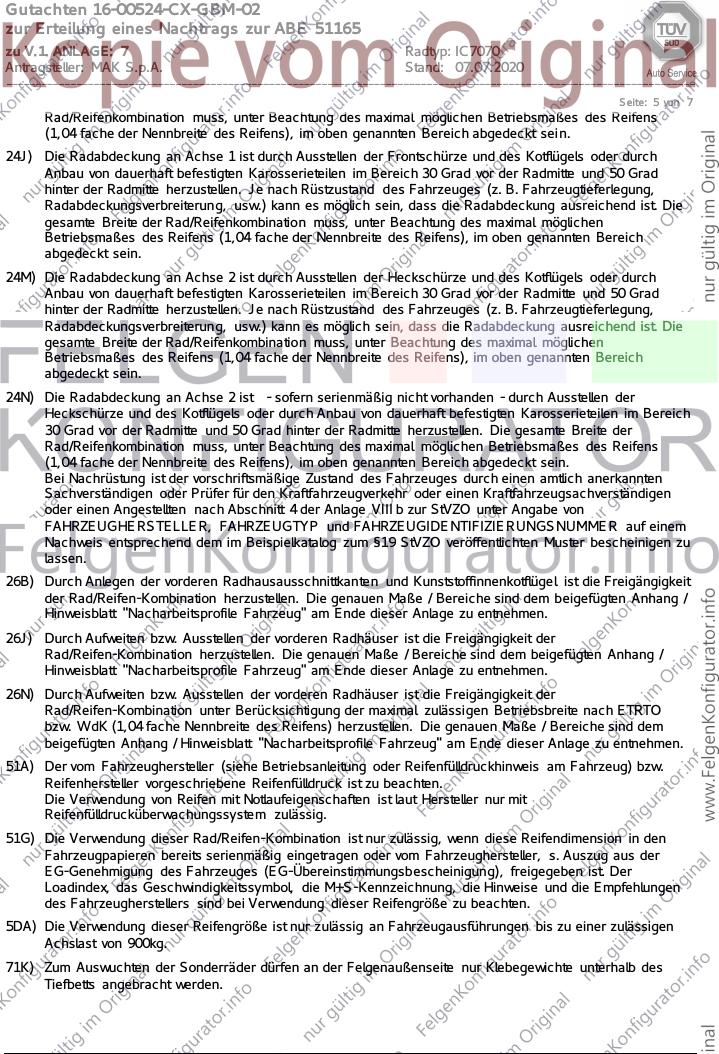

Seite: 5 von 7
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 7 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

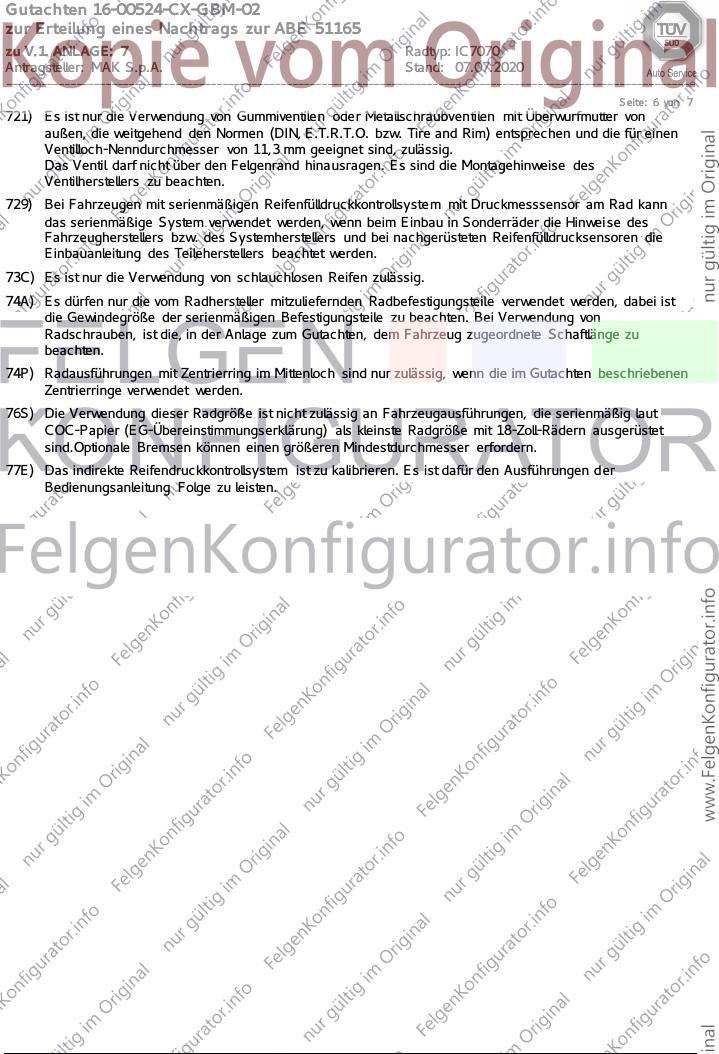

Seite: 6 von 7
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 7 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HONDA
Fahrzeugtyp: GK
Genehm.Nr.: e6*2007/46*0162*..
Handelsbez.: JAZZ
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 150 y = 250 VA
26B x = 200 y = 300 VA
27I x = 200 y = 300 HA
27B x = 250 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 300 8 VA
26J x = 200 y = 300 30 VA
27H x = 250 y = 350 8 HA
27F x = 250 y = 350 15 HA
