Gutachten 366-0174-08-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47297
ANLAGE: 22 HONDA Radtyp: TRBL
Hersteller: Alu-Design GmbH & Co. KG Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 6

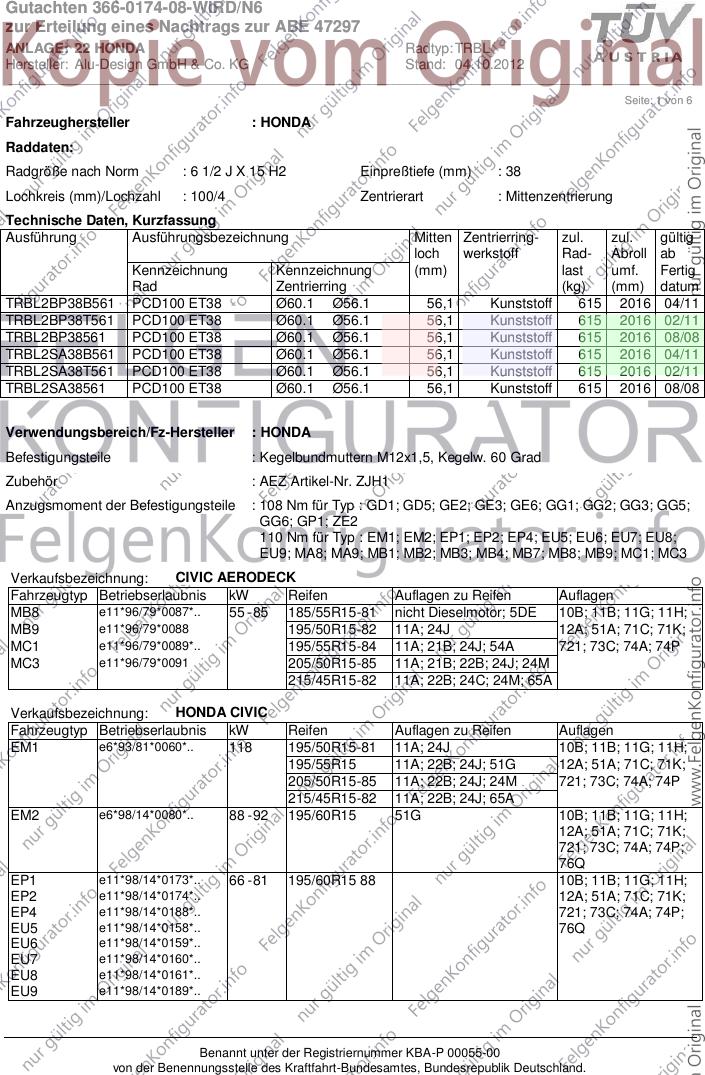

Fahrzeughersteller : HONDA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TRBL2BP38B561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 615 2016 04/11
TRBL2BP38T561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 615 2016 02/11
TRBL2BP38561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 615 2016 08/08
TRBL2SA38B561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 615 2016 04/11
TRBL2SA38T561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 615 2016 02/11
TRBL2SA38561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 615 2016 08/08
Verwendungsbereich/Fz-Hersteller : HONDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJH1
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : GD1; GD5; GE2; GE3; GE6; GG1; GG2; GG3; GG5;
GG6; GP1; ZE2
110 Nm für Typ : EM1; EM2; EP1; EP2; EP4; EU5; EU6; EU7; EU8;
EU9; MA8; MA9; MB1; MB2; MB3; MB4; MB7; MB8; MB9; MC1; MC3
Verkaufsbezeichnung: CIVIC AERODECK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MB8 e11*96/79*0087*.. 55 - 85 185/55R15-81 nicht Dieselmotor; 5DE 10B; 11B; 11G; 11H;
MB9 e11*96/79*0088 195/50R15-82 11A; 24J 12A; 51A; 71C; 71K;
MC1 e11*96/79*0089*.. 195/55R15-84 11A; 21B; 24J; 54A 721; 73C; 74A; 74P
MC3 e11*96/79*0091 205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 22B; 24C; 24M; 65A

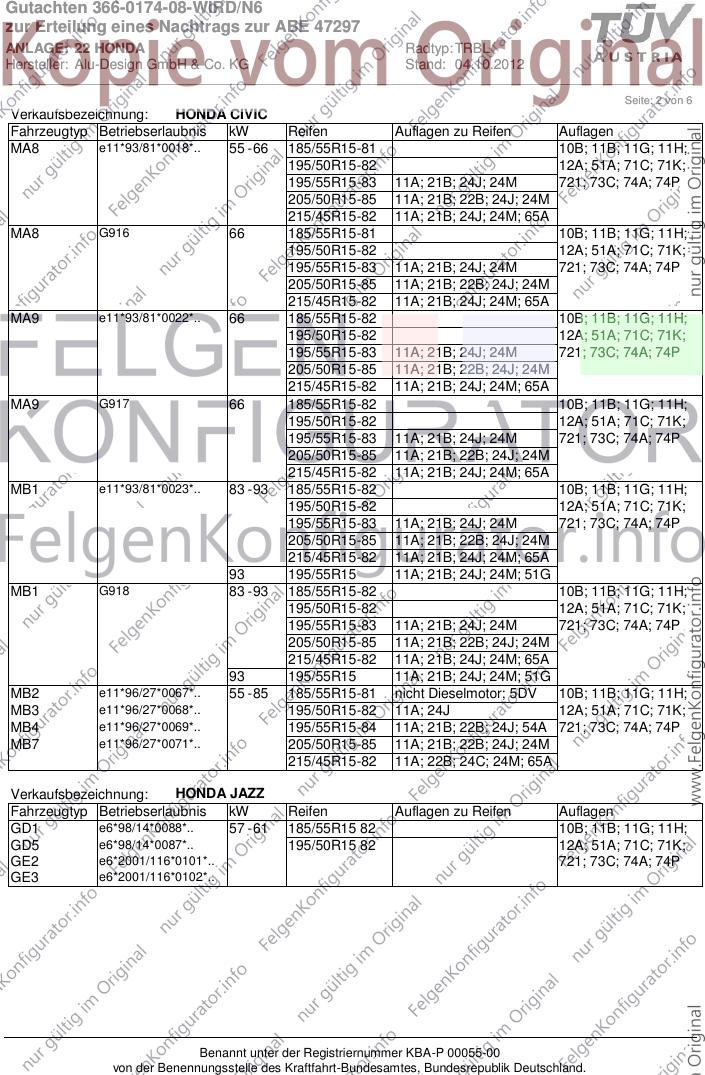

Verkaufsbezeichnung: HONDA CIVIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EM1 e6*93/81*0060*.. 118 195/50R15-81 11A; 24J 10B; 11B; 11G; 11H;
195/55R15 11A; 22B; 24J; 51G 12A; 51A; 71C; 71K;
205/50R15-85 11A; 22B; 24J; 24M 721; 73C; 74A; 74P
215/45R15-82 11A; 22B; 24J; 65A
EM2 e6*98/14*0080*.. 88 - 92 195/60R15 51G 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76Q
EP1 e11*98/14*0173*.. 66 - 81 195/60R15 88 10B; 11B; 11G; 11H;
EP2 e11*98/14*0174*.. 12A; 51A; 71C; 71K;
EP4 e11*98/14*0188*.. 721; 73C; 74A; 74P;
EU5 e11*98/14*0158*.. 76Q
EU6 e11*98/14*0159*..
EU7 e11*98/14*0160*..
EU8 e11*98/14*0161*..
EU9 e11*98/14*0189*..
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-08-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47297
ANLAGE: 22 HONDA Radtyp: TRBL
Hersteller: Alu-Design GmbH & Co. KG Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: HONDA CIVIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MA8 e11*93/81*0018*.. 55 - 66 185/55R15-81 10B; 11B; 11G; 11H;
195/50R15-82 12A; 51A; 71C; 71K;
195/55R15-83 11A; 21B; 24J; 24M 721; 73C; 74A; 74P
205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 21B; 24J; 24M; 65A
MA8 G916 66 185/55R15-81 10B; 11B; 11G; 11H;
195/50R15-82 12A; 51A; 71C; 71K;
195/55R15-83 11A; 21B; 24J; 24M 721; 73C; 74A; 74P
205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 21B; 24J; 24M; 65A
MA9 e11*93/81*0022*.. 66 185/55R15-82 10B; 11B; 11G; 11H;
195/50R15-82 12A; 51A; 71C; 71K;
195/55R15-83 11A; 21B; 24J; 24M 721; 73C; 74A; 74P
205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 21B; 24J; 24M; 65A
MA9 G917 66 185/55R15-82 10B; 11B; 11G; 11H;
195/50R15-82 12A; 51A; 71C; 71K;
195/55R15-83 11A; 21B; 24J; 24M 721; 73C; 74A; 74P
205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 21B; 24J; 24M; 65A
MB1 e11*93/81*0023*.. 83 - 93 185/55R15-82 10B; 11B; 11G; 11H;
195/50R15-82 12A; 51A; 71C; 71K;
195/55R15-83 11A; 21B; 24J; 24M 721; 73C; 74A; 74P
205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 21B; 24J; 24M; 65A
93 195/55R15 11A; 21B; 24J; 24M; 51G
MB1 G918 83 - 93 185/55R15-82 10B; 11B; 11G; 11H;
195/50R15-82 12A; 51A; 71C; 71K;
195/55R15-83 11A; 21B; 24J; 24M 721; 73C; 74A; 74P
205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 21B; 24J; 24M; 65A
93 195/55R15 11A; 21B; 24J; 24M; 51G
MB2 e11*96/27*0067*.. 55 - 85 185/55R15-81 nicht Dieselmotor; 5DV 10B; 11B; 11G; 11H;
MB3 e11*96/27*0068*.. 195/50R15-82 11A; 24J 12A; 51A; 71C; 71K;
MB4 e11*96/27*0069*.. 195/55R15-84 11A; 21B; 22B; 24J; 54A 721; 73C; 74A; 74P
MB7 e11*96/27*0071*.. 205/50R15-85 11A; 21B; 22B; 24J; 24M
215/45R15-82 11A; 22B; 24C; 24M; 65A
Verkaufsbezeichnung: HONDA JAZZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GD1 e6*98/14*0088*.. 57 - 61 185/55R15 82 10B; 11B; 11G; 11H;
GD5 e6*98/14*0087*.. 195/50R15 82 12A; 51A; 71C; 71K;
GE2 e6*2001/116*0101*.. 721; 73C; 74A; 74P
GE3 e6*2001/116*0102*..
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-08-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47297
ANLAGE: 22 HONDA Radtyp: TRBL
Hersteller: Alu-Design GmbH & Co. KG Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: HONDA JAZZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE6 e6*2001/116*0126*.., 66 - 73 175/65R15 84 11A; 24J; 24M; 56G Steilheck; 5-türig;
e6*2007/46*0011*..
GG1 e6*2001/116*0125*.., 185/55R15 82 11A; 21P; 24J; 24M Frontantrieb;
e6*2007/46*0010*..
GG2 e6*2001/116*0127*.., 185/60R15 84 11A; 21P; 24J; 24M 10B; 11B; 11G; 11H;
e6*2007/46*0015*..
GG3 e6*2001/116*0128*.., 195/55R15 85 11A; 21P; 24C; 24M 12A; 51A; 71C; 71K;
e6*2007/46*0016*..
GG5 e6*2001/116*0131*.., 195/60R15 88 11A; 21P; 24C; 24M 721; 73C; 74A; 74P;
e6*2007/46*0013*..
GG6 e6*2001/116*0132*.., 205/50R15 86 11A; 21B; 22I; 24C; 24D 76Q
e6*2007/46*0014*..
205/55R15 88 11A; 21B; 22I; 24C; 24D
Verkaufsbezeichnung: INSIGHT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZE2 e6*2001/116*0130*.. 65 175/65R15 84 11A; 21N; 24J; 56G Schrägheck 4-türig;
185/60R15 84 11A; 21N; 24J; 248 Frontantrieb;
195/55R15 85 11A; 21J; 22I; 24J; 248 10B; 11B; 11G; 11H;
195/60R15 88 11A; 21J; 22I; 24J; 248 12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76Q
Verkaufsbezeichnung: Jazz Hybrid
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GP1 e6*2007/46*0012*.. 65 175/65R15 84 11A; 24J; 24M; 56G Steilheck; 5-türig;
185/55R15 82 11A; 21P; 24J; 24M Frontantrieb;
185/60R15 84 11A; 21P; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76Q
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-08-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47297
ANLAGE: 22 HONDA Radtyp: TRBL
Hersteller: Alu-Design GmbH & Co. KG Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 4 von 6

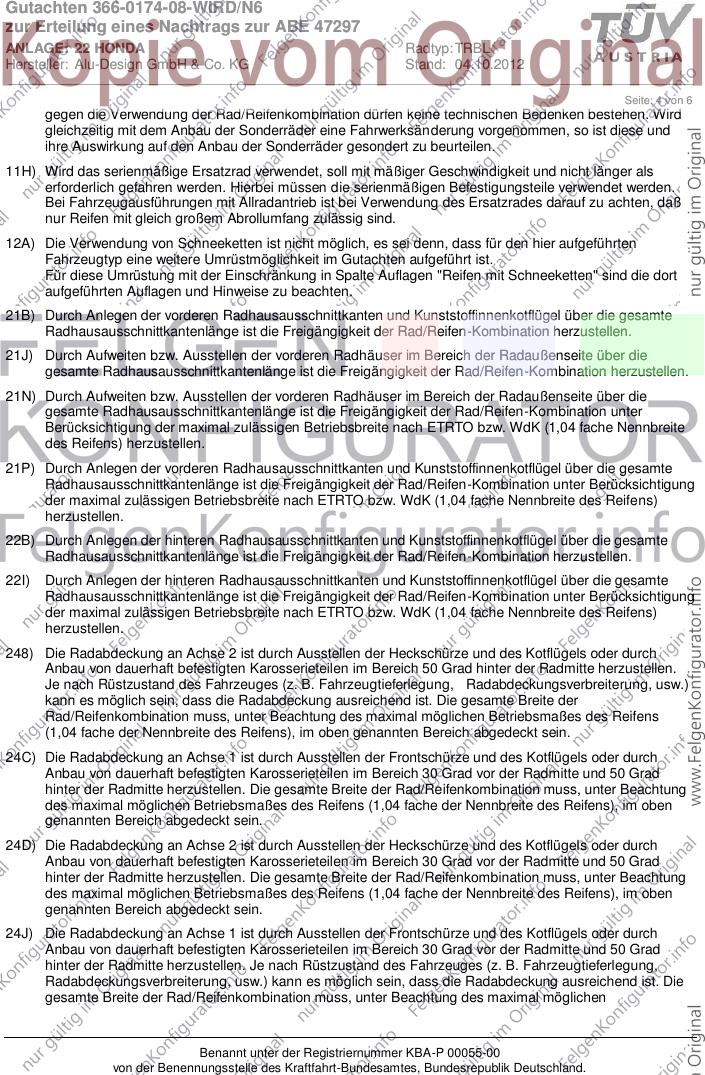

gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
