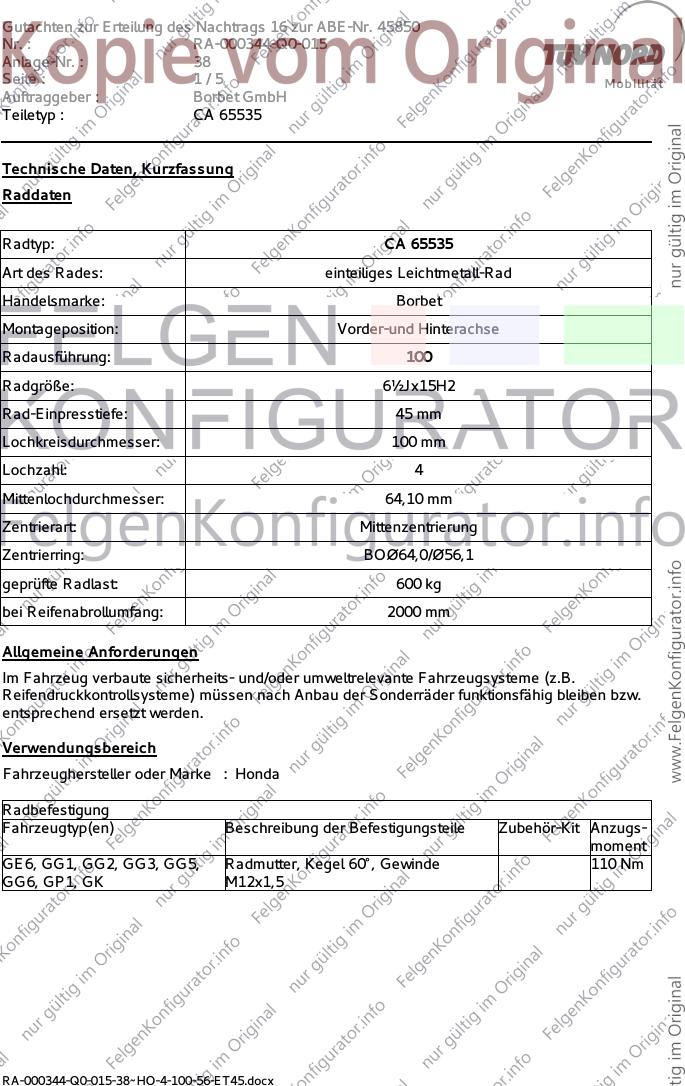

Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45850
Nr. : RA-000344-Q0-015
Anlage-Nr. : 38
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 65535
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorder-und Hinterachse
Radausführung: 100
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 64,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ64,0/Ø56,1
geprüfte Radlast: 600 kg
bei Reifenabrollumfang: 2000 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Honda
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
GE6, GG1, GG2, GG3, GG5, Radmutter, Kegel 60°, Gewinde 110 Nm
GG6, GP1, GK M12x1,5
RA-000344-Q0-015-38~HO-4-100-56-ET45.docx
Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45850
Nr. : RA-000344-Q0-015
Anlage-Nr. : 38

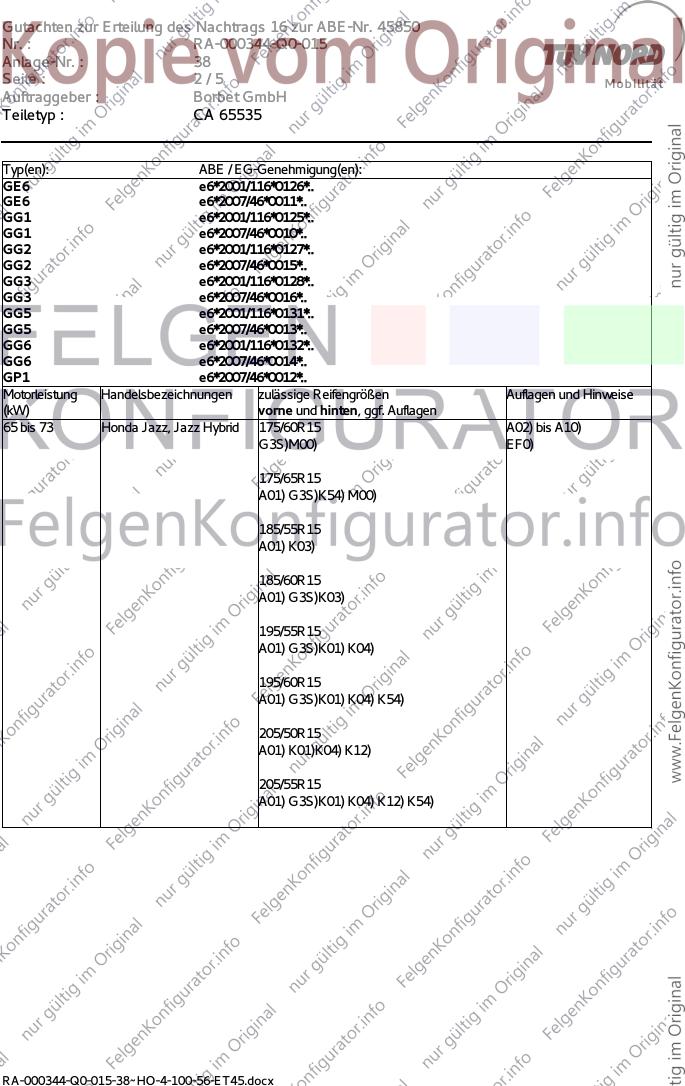

Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ(en): ABE / EG-Genehmigung(en):
GE6 e6*2001/116*0126*..
GE6 e6*2007/46*0011*..
GG1 e6*2001/116*0125*..
GG1 e6*2007/46*0010*..
GG2 e6*2001/116*0127*..
GG2 e6*2007/46*0015*..
GG3 e6*2001/116*0128*..
GG3 e6*2007/46*0016*..
GG5 e6*2001/116*0131*..
GG5 e6*2007/46*0013*..
GG6 e6*2001/116*0132*..
GG6 e6*2007/46*0014*..
GP1 e6*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 73 Honda Jazz, Jazz Hybrid 175/60R15 A02) bis A10)
G3S)M00) EF0)
175/65R15
A01) G3S)K54) M00)
185/55R15
A01) K03)
185/60R15
A01) G3S)K03)
195/55R15
A01) G3S)K01) K04)
195/60R15
A01) G3S)K01) K04) K54)
205/50R15
A01) K01)K04) K12)
205/55R15
A01) G3S)K01) K04) K12) K54)
RA-000344-Q0-015-38~HO-4-100-56-ET45.docx
Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45850
Nr. : RA-000344-Q0-015
Anlage-Nr. : 38

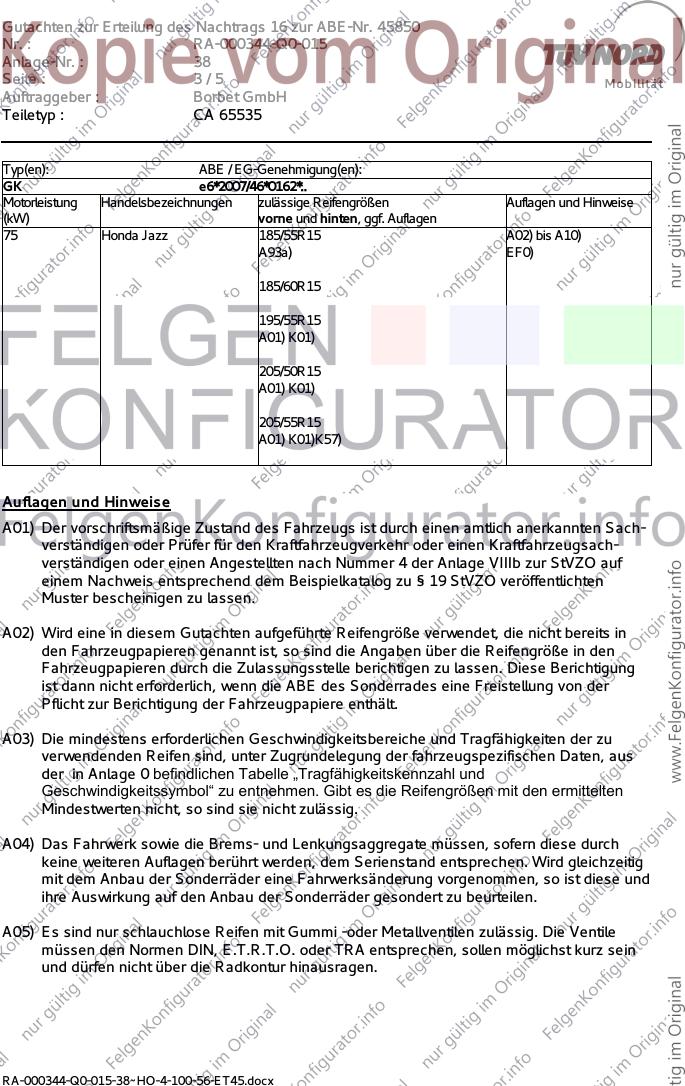

Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ(en): ABE / EG-Genehmigung(en):
GK e6*2007/46*0162*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 Honda Jazz 185/55R15 A02) bis A10)
A93a) EF0)
185/60R15
195/55R15
A01) K01)
205/50R15
A01) K01)
205/55R15
A01) K01)K57)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000344-Q0-015-38~HO-4-100-56-ET45.docx
Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45850
Nr. : RA-000344-Q0-015
Anlage-Nr. : 38
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G3S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R15,
185/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000344-Q0-015-38~HO-4-100-56-ET45.docx
Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45850
Nr. : RA-000344-Q0-015
Anlage-Nr. : 38

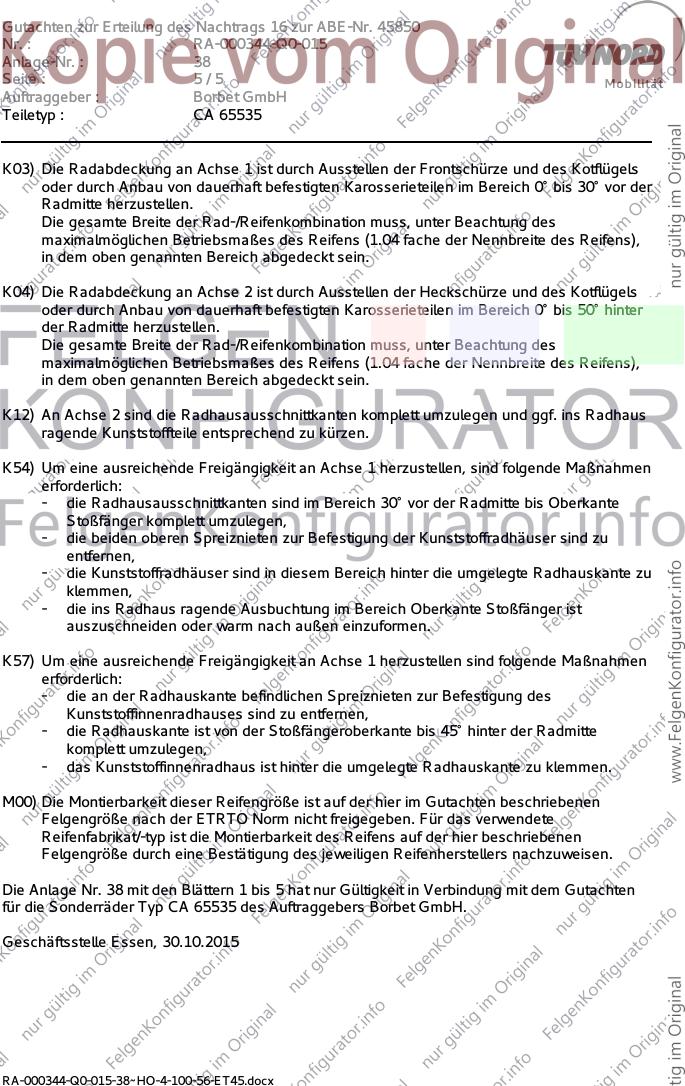

Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K54) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im Bereich 30° vor der Radmitte bis Oberkante
Stoßfänger komplett umzulegen,
- die beiden oberen Spreiznieten zur Befestigung der Kunststoffradhäuser sind zu
entfernen,
- die Kunststoffradhäuser sind in diesem Bereich hinter die umgelegte Radhauskante zu
klemmen,
- die ins Radhaus ragende Ausbuchtung im Bereich Oberkante Stoßfänger ist
auszuschneiden oder warm nach außen einzuformen.
K57) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die an der Radhauskante befindlichen Spreiznieten zur Befestigung des
Kunststoffinnenradhauses sind zu entfernen,
- die Radhauskante ist von der Stoßfängeroberkante bis 45° hinter der Radmitte
komplett umzulegen,
- das Kunststoffinnenradhaus ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Die Anlage Nr. 38 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 65535 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 30.10.2015
