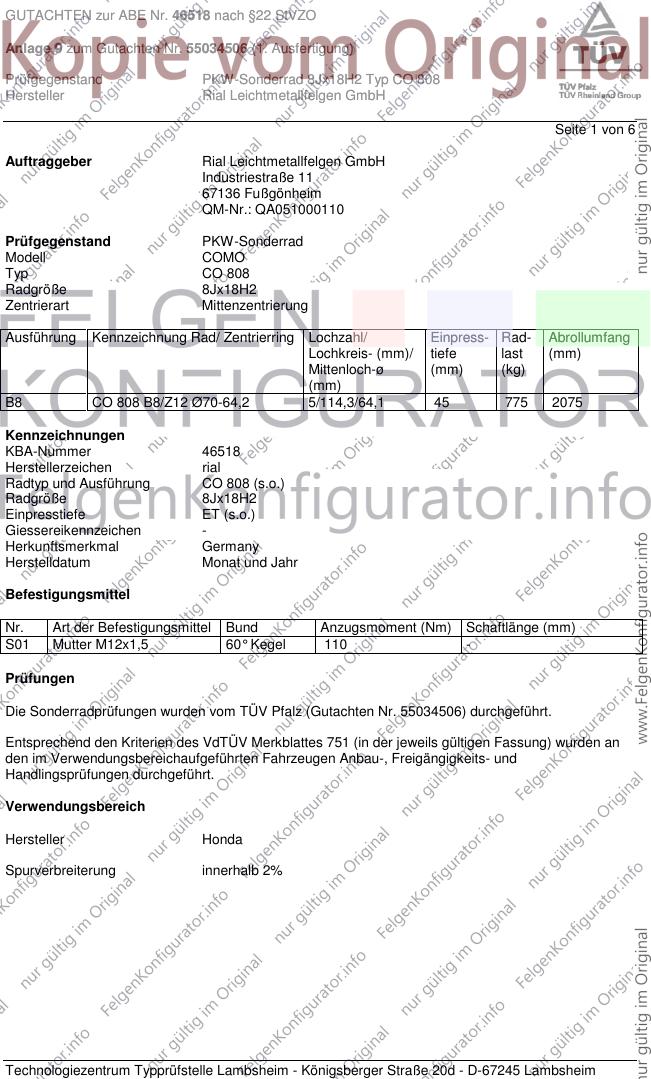

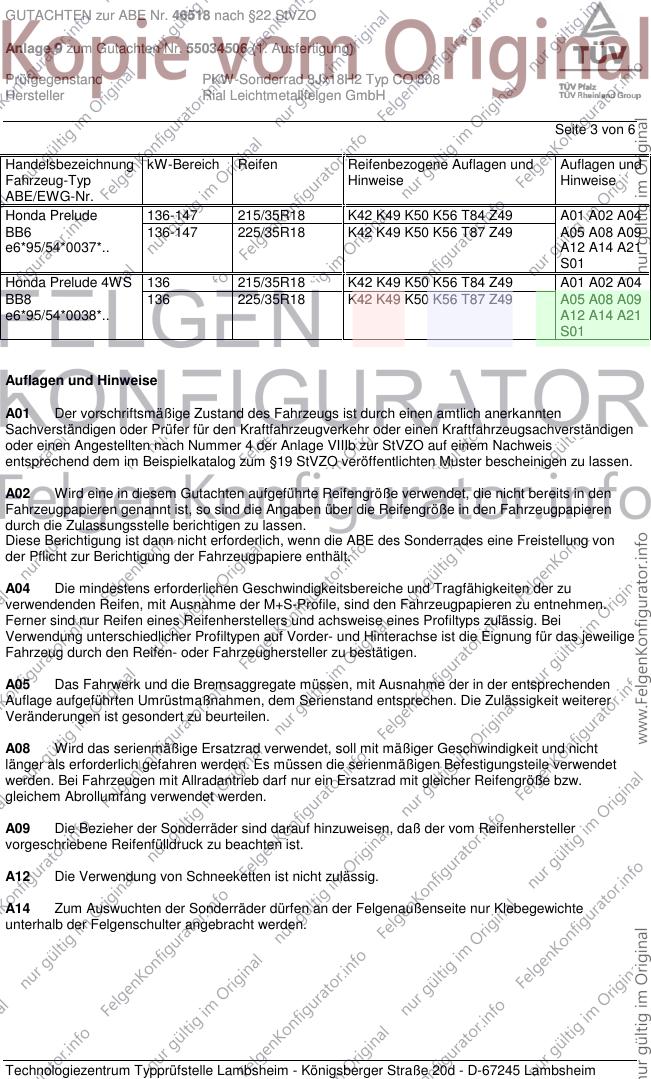

GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 6
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 CO 808 B8/Z12 Ø70-64,2 5/114,3/64,1 45 775 2075
Kennzeichnungen
KBA-Nummer 46518
Herstellerzeichen rial
Radtyp und Ausführung CO 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55034506) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hon. Accord Coupe 147 225/40R18 K42 K49 K50 K56 A01 A02 A04
CG2 147 235/40R18 K42 K44 K49 K50 K56 A05 A08 A09
e6*95/54/0049*.. A12 A14 A21
S01
Hon. Accord Tourer 103-140 225/40R18 K42 K46 K49 K50 A01 A02 A04
CM1,CM2,CN2 103-140 245/35R18 K42 K46 K50 R03 A05 A08 A09
e6*2001/116*0093, A12 A14 A21
0094,0097*.. Car V18 S01
Honda Accord 113 225/35R18 K42 K49 K50 K56 T87 A01 A02 A04
CL3, CL4 A05 A08 A09
e11*98/14*0165*.., A12 A14 A21
e11*98/14*0166*.. S01
Honda Accord 103-140 225/40R18 K46 K49 K50 K56 A01 A02 A04
CL7, CL9, CN1 103-140 245/35R18 K46 K50 K56 R03 A05 A08 A09
e6*2001/116*0091, A12 A14 A21
0092, 0096*.. Sth V18 S01
Honda Accord Typ R 156 225/35R18 K42 K44 K49 K50 K56 A01 A02 A04
CH1 156 225/40R18 G01 K41 K42 K44 K49 K50 K56 A05 A08 A09
e11*98/14*0106*.. 156 245/35R18 K42 K44 K50 K56 R03 A12 A14 A21
V18 S01
Honda Civic 61, 103 215/40R18 T85 T89 A02 A04 A05
FK1, FK2, FK3 61, 103 225/40R18 A08 A09 A12
e11*2001/116* 61, 103 245/35R18 A01 K41 K42 K44 K49 K50 A14 A21 Flh
0255,0256,0257*.. V18 S01
Honda CR-V 94, 108 225/45R18 K42 K49 K50 A01 A02 A04
RD1, RD3 94, 108 235/45R18 K42 K49 K50 A05 A08 A09
e6*95/54*0044*.., 94, 108 245/45R18 K42 K49 K50 A12 A14 A21
e6*98/14*0076*.. S01
Honda CR-V 110 225/45R18 K42 K49 K50 A01 A02 A04
RD8 110 235/45R18 K42 K49 K50 A05 A08 A09
e11*98/14*0190* 110 245/45R18 K42 K49 K50 LK6 A12 A14 A21
00-01 S01
Honda CR-V 103-110 225/45R18 K42 K49 K50 A01 A02 A04
RD8, RD9 103-110 225/50R18 K42 K49 K50 LK6 A05 A08 A09
e11*98/14*0190*02-.. 103-110 235/45R18 K42 K49 K50 A12 A14 A21
e11*2001/116*0234*. 103-110 245/45R18 K42 K49 K50 LK6 S01
Honda FR-V 92, 110 215/40R18 T85 T89 A02 A04 A05
BE1, BE3 92, 110 225/40R18 A01 K41 K45 K46 A08 A09 A12
e6*2001/116*0099*.. A14 A21 S01
e6*2001/116*0100*..
Honda FR-V 103 215/40R18 T89 A02 A04 A05
BE5 103 225/40R18 A01 K41 K45 K46 T89 A08 A09 A12
e6*2001/116*0104*.. A14 A21 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Prelude 136-147 215/35R18 K42 K49 K50 K56 T84 Z49 A01 A02 A04
BB6 136-147 225/35R18 K42 K49 K50 K56 T87 Z49 A05 A08 A09
e6*95/54*0037*.. A12 A14 A21
S01
Honda Prelude 4WS 136 215/35R18 K42 K49 K50 K56 T84 Z49 A01 A02 A04
BB8 136 225/35R18 K42 K49 K50 K56 T87 Z49 A05 A08 A09
e6*95/54*0038*.. A12 A14 A21
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 6
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 6
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 13 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 14 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 15 255/45R18 275/40R18, 285/40R18
Nr. 16 255/50R18 285/45R18
Nr. 17 255/55R18 285/50R18
Nr. 18 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 6
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.April 2006
Blauth 00092550.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
