GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55014809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 6
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell B23
Typ B23-707
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 B23-707 W4/ 5/114,3/64,1 50 715 2150
BA15 N21 Ø72,6xØ64,2
Kennzeichnungen
KBA-Nummer 47614
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B23-707 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55014809 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55014809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hon. Accord Tourer 103-140 205/50R17 A02 A04 A05
CM1,CM2,CN2 103-140 215/45R17 T87 T88 A08 A09 A12
e6*2001/116*0093, 103-140 225/45R17 A14 A19 Car
0094,0097*.. V17 S01
Hon. Accord Tourer 110, 115 215/50R17 A90 A02 A04 A05
CW1, CW3 110, 115 225/45R17 A31 A08 A09 A14
e6*2001/116* 110, 115 225/50R17 A12 A19 B03 Car
0120,0122*.. 115 205/50R17 A31 Y61 S01
115 205/55R17 A31
Honda Accord 103-140 205/50R17 A02 A04 A05
CL7, CL9, CN1 103-140 215/45R17 A08 A09 A12
e6*2001/116*0091, 103-140 225/45R17 A14 A19 Sth
0092, 0096*.. V17 S01
Honda Accord 110, 115 215/50R17 A90 A02 A04 A05
CU1,CU3 110, 115 225/45R17 A31 A08 A09 A14
e6*2001/116* 110, 115 225/50R17 A12 A19 B03 Lim
0113, 0115*.. 115 205/50R17 A31 Y61 S01
115 205/55R17 A31
Honda CR-V 110 205/55R17 A02 A04 A05
RD8 110 215/50R17 A08 A09 A12
e11*98/14*0190* 110 215/55R17 A14 A19 S01
00-01
Honda CR-V 103-110 215/55R17 A02 A04 A05
RD8, RD9 103-110 215/60R17 A01 LK6 A08 A09 A12
e11*98/14*0190*02-.. A14 A19 S01
e11*2001/116*0234*.
Honda CR-V 103-122 225/65R17 A30 A02 A04 A05
RE5, RE6, RE7 103-122 235/60R17 A12 A08 A09 A14
e11*2001/116* 103-122 245/55R17 A12 A19 S01
0301,0302,0322*..
Honda Civic 61-103 205/50R17 A02 A04 A05
FK1, FK2, FK3 61-103 215/45R17 A08 A09 A12
e11*2001/116* 61-103 225/45R17 A14 A19 V17
0255,0256,0257*.. S01
Honda Civic TypeS,R 73-148 205/50R17 A02 A04 A05
FN1,2,3,4 73-148 215/45R17 A08 A09 A12
e11*2001/116* 73-148 225/45R17 A14 A19 Flh
0297,0306,0298, V17 S01
0334*..
Honda FR-V 92,103,110 205/50R17 A02 A04 A05
BE1, BE3 92,103,110 215/45R17 A08 A09 A12
e6*2001/116*0099*.. 92,103,110 225/45R17 A14 A19 V17
e6*2001/116*0100*.. S01
Honda FR-V 103 205/50R17 A02 A04 A05
BE5 103 215/45R17 T91 A08 A09 A12
e6*2001/116*0104*.. 103 225/45R17 A14 A19 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55014809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH

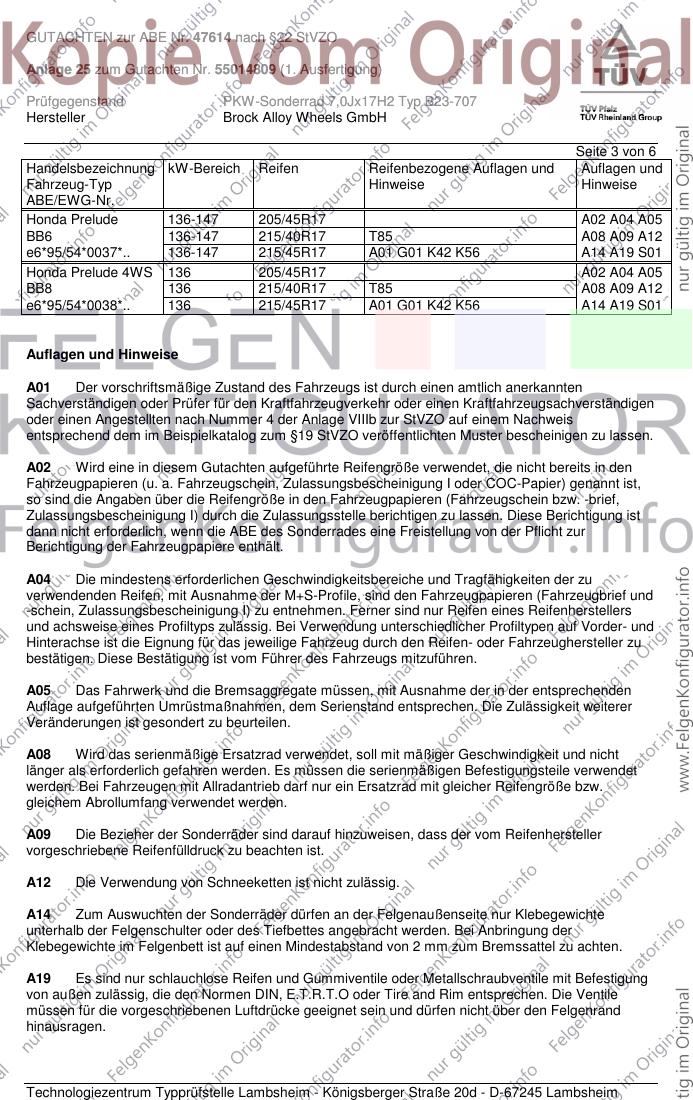

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Prelude 136-147 205/45R17 A02 A04 A05
BB6 136-147 215/40R17 T85 A08 A09 A12
e6*95/54*0037*.. 136-147 215/45R17 A01 G01 K42 K56 A14 A19 S01
Honda Prelude 4WS 136 205/45R17 A02 A04 A05
BB8 136 215/40R17 T85 A08 A09 A12
e6*95/54*0038*.. 136 215/45R17 A01 G01 K42 K56 A14 A19 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55014809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 6
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55014809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH

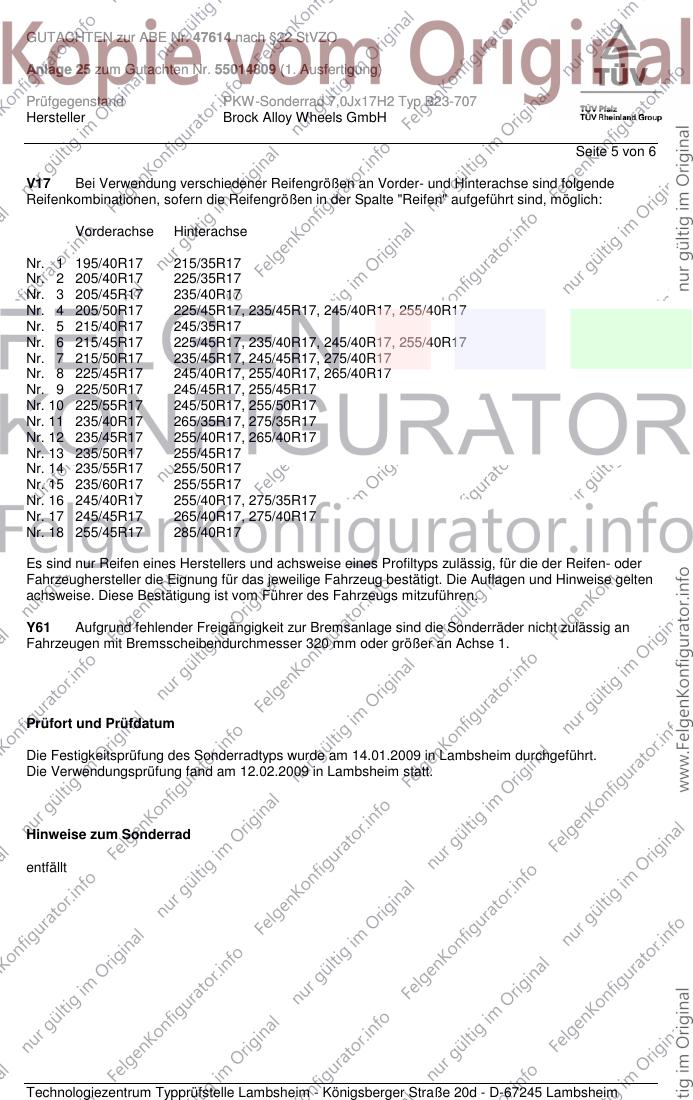

Seite 5 von 6
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde am 14.01.2009 in Lambsheim durchgeführt.
Die Verwendungsprüfung fand am 12.02.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55014809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Dezember 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 12.Februar 2009
Bohlander 00132122.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B23 707
KBA 47614
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall nein
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
