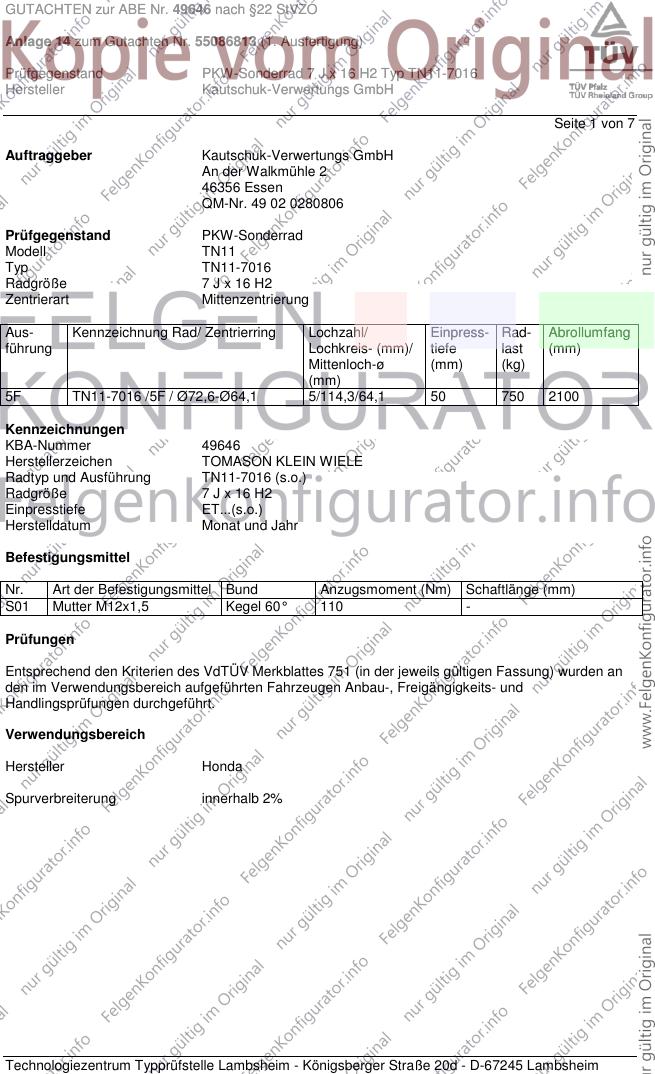

GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55086813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 7
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN11
Typ TN11-7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5F TN11-7016 /5F / Ø72,6-Ø64,1 5/114,3/64,1 50 750 2100
Kennzeichnungen
KBA-Nummer 49646
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN11-7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

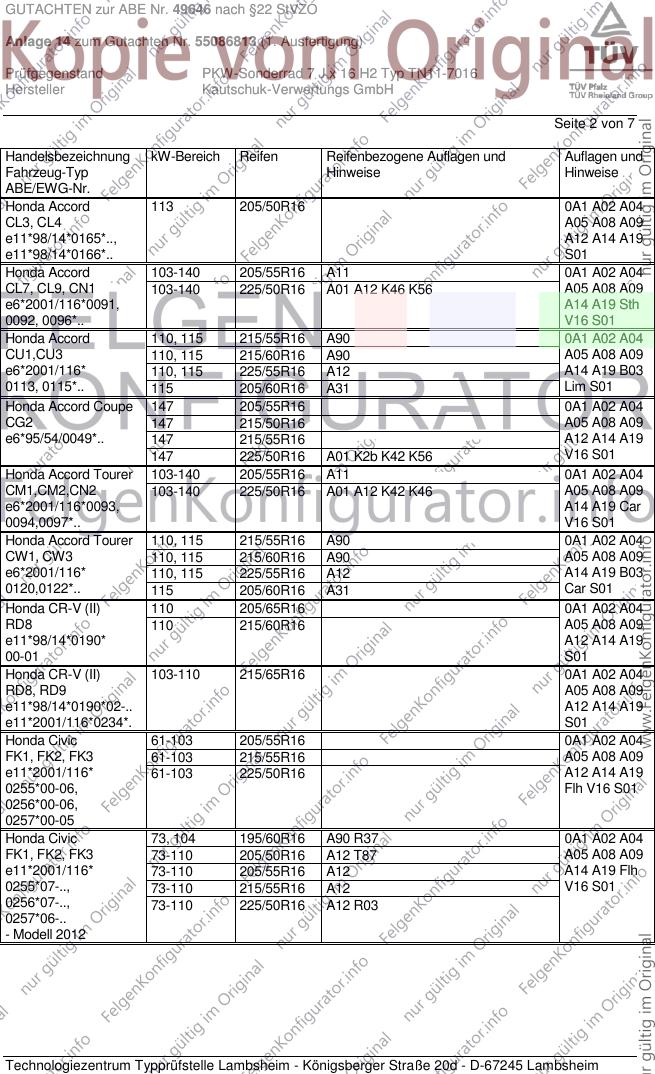

GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55086813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 113 205/50R16 0A1 A02 A04
CL3, CL4 A05 A08 A09
e11*98/14*0165*.., A12 A14 A19
e11*98/14*0166*.. S01
Honda Accord 103-140 205/55R16 A11 0A1 A02 A04
CL7, CL9, CN1 103-140 225/50R16 A01 A12 K46 K56 A05 A08 A09
e6*2001/116*0091, A14 A19 Sth
0092, 0096*.. V16 S01
Honda Accord 110, 115 215/55R16 A90 0A1 A02 A04
CU1,CU3 110, 115 215/60R16 A90 A05 A08 A09
e6*2001/116* 110, 115 225/55R16 A12 A14 A19 B03
0113, 0115*.. 115 205/60R16 A31 Lim S01
Honda Accord Coupe 147 205/55R16 0A1 A02 A04
CG2 147 215/50R16 A05 A08 A09
e6*95/54/0049*.. 147 215/55R16 A12 A14 A19
147 225/50R16 A01 K2b K42 K56 V16 S01
Honda Accord Tourer 103-140 205/55R16 A11 0A1 A02 A04
CM1,CM2,CN2 103-140 225/50R16 A01 A12 K42 K46 A05 A08 A09
e6*2001/116*0093, A14 A19 Car
0094,0097*.. V16 S01
Honda Accord Tourer 110, 115 215/55R16 A90 0A1 A02 A04
CW1, CW3 110, 115 215/60R16 A90 A05 A08 A09
e6*2001/116* 110, 115 225/55R16 A12 A14 A19 B03
0120,0122*.. 115 205/60R16 A31 Car S01
Honda CR-V (II) 110 205/65R16 0A1 A02 A04
RD8 110 215/60R16 A05 A08 A09
e11*98/14*0190* A12 A14 A19
00-01 S01
Honda CR-V (II) 103-110 215/65R16 0A1 A02 A04
RD8, RD9 A05 A08 A09
e11*98/14*0190*02-.. A12 A14 A19
e11*2001/116*0234*. S01
Honda Civic 61-103 205/55R16 0A1 A02 A04
FK1, FK2, FK3 61-103 215/55R16 A05 A08 A09
e11*2001/116* 61-103 225/50R16 A12 A14 A19
0255*00-06, Flh V16 S01
0256*00-06,
0257*00-05
Honda Civic 73, 104 195/60R16 A90 R37 0A1 A02 A04
FK1, FK2, FK3 73-110 205/50R16 A12 T87 A05 A08 A09
e11*2001/116* 73-110 205/55R16 A12 A14 A19 Flh
0255*07-.., 73-110 215/55R16 A12 V16 S01
0256*07-.., 73-110 225/50R16 A12 R03
0257*06-..
- Modell 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

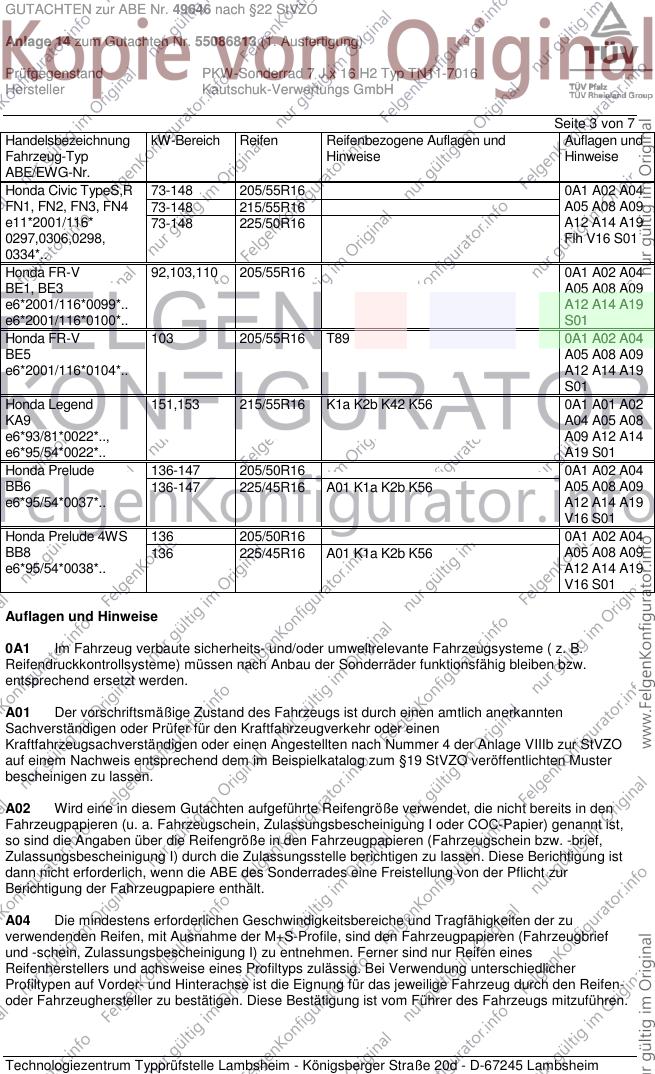

GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55086813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic TypeS,R 73-148 205/55R16 0A1 A02 A04
FN1, FN2, FN3, FN4 73-148 215/55R16 A05 A08 A09
e11*2001/116* 73-148 225/50R16 A12 A14 A19
0297,0306,0298, Flh V16 S01
0334*..
Honda FR-V 92,103,110 205/55R16 0A1 A02 A04
BE1, BE3 A05 A08 A09
e6*2001/116*0099*.. A12 A14 A19
e6*2001/116*0100*.. S01
Honda FR-V 103 205/55R16 T89 0A1 A02 A04
BE5 A05 A08 A09
e6*2001/116*0104*.. A12 A14 A19
S01
Honda Legend 151,153 215/55R16 K1a K2b K42 K56 0A1 A01 A02
KA9 A04 A05 A08
e6*93/81*0022*.., A09 A12 A14
e6*95/54*0022*.. A19 S01
Honda Prelude 136-147 205/50R16 0A1 A02 A04
BB6 136-147 225/45R16 A01 K1a K2b K56 A05 A08 A09
e6*95/54*0037*.. A12 A14 A19
V16 S01
Honda Prelude 4WS 136 205/50R16 0A1 A02 A04
BB8 136 225/45R16 A01 K1a K2b K56 A05 A08 A09
e6*95/54*0038*.. A12 A14 A19
V16 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

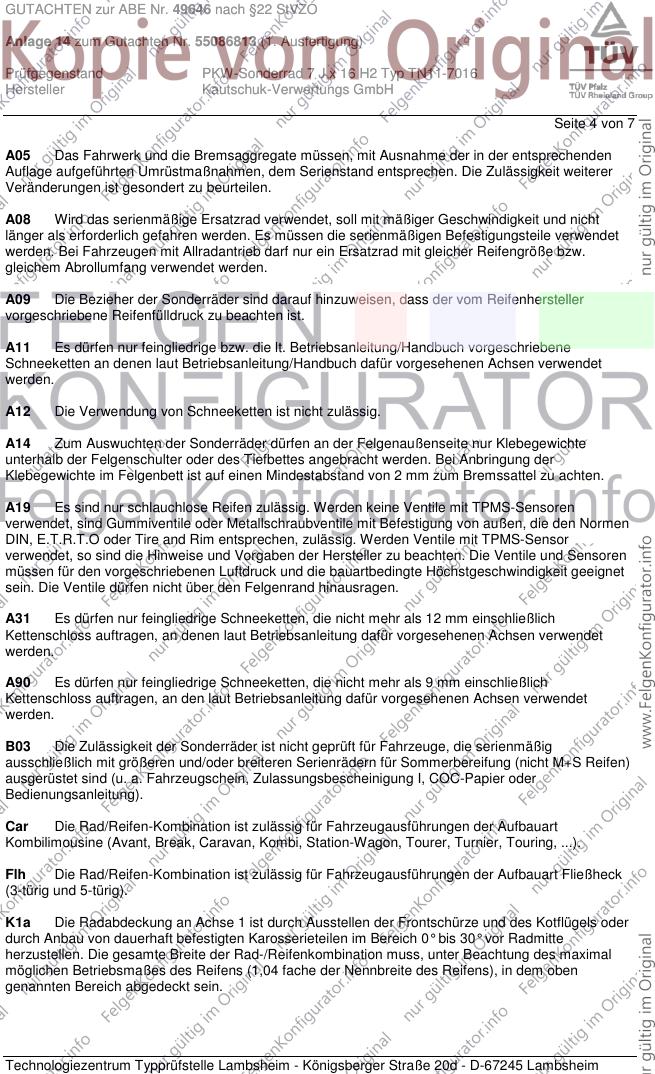

GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55086813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 7
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

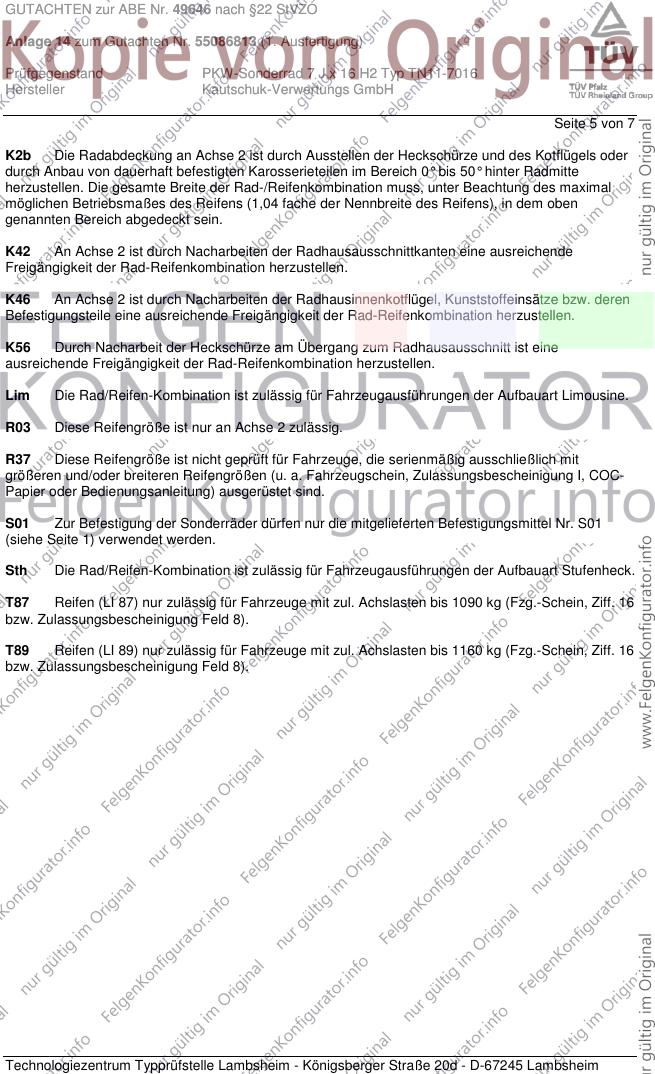

GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55086813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 7
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

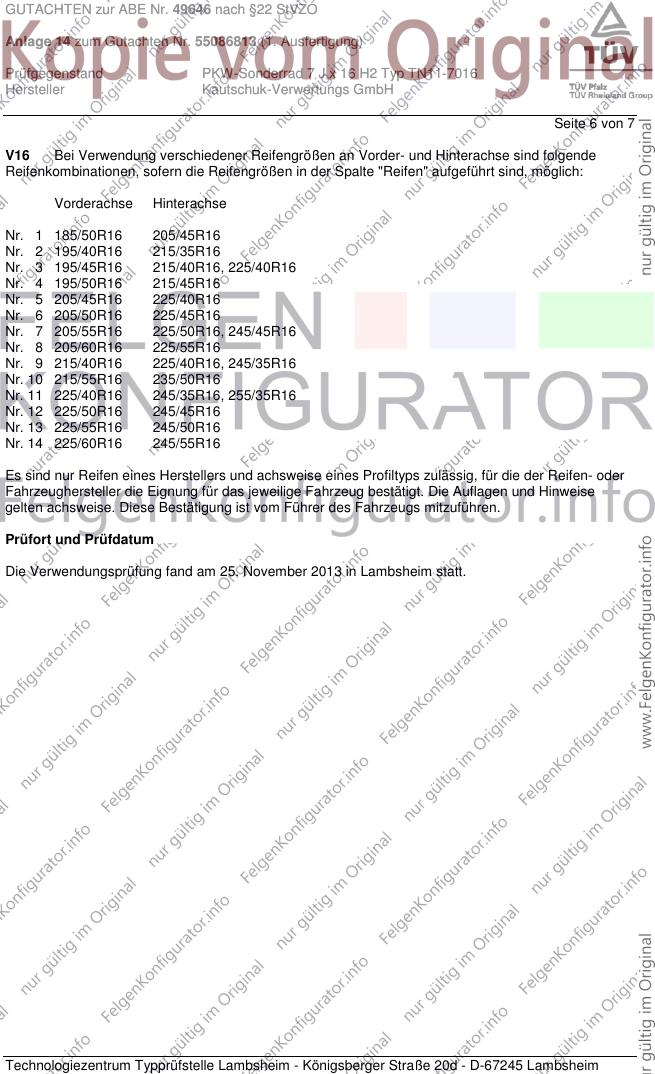

GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55086813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 7
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. November 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55086813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum August 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2013
Tufan 00203270.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
