Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46944*08
Gerät: Sonderräder für Personenkraftwagen
8 J x 19 H2
Typ: SH980
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46944*08
Die ABE-Nr. 46944 erstreckt sich nunmehr auf die Sonderräder 8 J x 19 H2 , Typ SH980, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061707 (9. Ausfertigung) vom
08.12.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
19 (1. Ausfertigung)
3, 5 (4. Ausfertigung)
15 (5. Ausfertigung)
9, 16 (6. Ausfertigung)
8, 10, 12 (7. Ausfertigung)
2, 6, 7 (8. Ausfertigung)
11, 13 (9. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 08.12.2015
festgehaltenen Angaben.
Flensburg, 12.01.2016
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061707 (9. Ausfertigung), zur Genehmigung vorgelegt am:
10.12.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46944*08
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 1 von 8
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH980
Radgröße 19x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- SH980 / Ø72,6xØ64,1 5/114,3/64,1 40 880 2260
Kennzeichnungen
KBA-Nummer 46944
Herstellerzeichen YHI ww. ADV-M
Radtyp und Ausführung SH980 (s.o.)
Radgröße 19x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 110 - RG.576
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Accord 103-140 225/35R19 K1c K2b K45 K46 K56 T88 A01 A12 A15
CL7, CL9, CN1 103-140 235/35R19 G01 K1c K2c K42 K43 K45 K46 K56 A18 Sth S02
e6*2001/116*0091,
0092, 0096*..
Honda Accord 110-132 225/40R19 K1c T89 T93 A01 A12 A15
CU1,CU3 110-132 235/35R19 K1c K2b T87 T91 A18 Lim S02
e6*2001/116* 110-132 245/35R19 K1c K2b K41 K42 K43 T89 T93
0113, 0115*.. 115 225/35R19 K1c T88
Honda Accord 148 225/35R19 K1c T88 A01 A12 A15
CU2 148 225/40R19 K1c A18 Lim S02
e6*2001/116*0114*.. 148 235/35R19 K1c K2b T87 T91
148 245/35R19 K1c K2b K41 K42 K43
Honda Accord Coupe 147 225/35R19 K1c K2c K42 K56 T86 T88 A01 A12 A15
CG2 147 235/35R19 K1c K2c K42 K44 K56 A18 S02
e6*95/54/0049*..
Honda Accord Tourer 103-140 225/35R19 K1c K2c K42 K45 K46 T88 A01 A12 A15
CM1,CM2,CN2 103-140 235/35R19 G01 K1c K2c K42 K43 K45 K46 T87 A18 Car S02
e6*2001/116*0093, T91
0094,0097*..
Honda Accord Tourer 110-132 225/40R19 K1c T89 T93 A01 A12 A15
CW1, CW3 110-132 235/35R19 K1c K2b T87 T91 A18 Car S02
e6*2001/116* 110-132 245/35R19 K1c K2b K41 K42 K43 T89 T93
0120,0122*.. 115 225/35R19 K1c T88
Honda Accord Tourer 148 225/35R19 K1c T88 A01 A12 A15
CW2 148 225/40R19 K1c A18 Car S02
e6*2001/116*0121*.. 148 235/35R19 K1c K2b T87 T91
148 245/35R19 K1c K2b K41 K42 K43
Honda Accord Type R 156 215/35R19 K1c K2c K42 K44 K56 A01 A12 A15
CH1 156 225/30R19 K1c K2c K42 K44 K56 A18 S02
e11*98/14*0106*..
Honda CR-V (II) 110 245/35R19 K1c K2c K42 A01 A12 A15
RD8 110 245/40R19 K1c K2c K42 LK6 A18 S02
e11*98/14*0190*
00-01
Honda CR-V (II) 103-110 225/45R19 K1c K2c K42 A01 A12 A15
RD8, RD9 103-110 245/40R19 K1c K2c K42 LK6 A18 S02
e11*98/14*0190*02-..
e11*2001/116*0234*.
Honda CR-V (III) 103-122 245/45R19 K1c A01 A12 A15
RE5, RE6, RE7 103-122 255/45R19 K1c A18 S02
e11*2001/116*
0301*00-05,
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 245/45R19 K1c A01 A12 A15
RE5, RE6 88-114 245/50R19 K1c K2b K6c K6w A18 A57 S02
e11*2001/116* 88-114 255/45R19 K1c K2b K6c K6w
0301*06-09,
0302*06-10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda CR-V (IV) 88-118 245/45R19 K1b A01 A12 A15
RE5, RE6 88-118 245/50R19 K1c K2b K6c K6w A18 A57 S02
e11*2001/116* 88-118 255/45R19 K1c K2b K6c K6w
0301*10-,
0302*11-
ab Facelift 2015
Honda CR-Z 84 215/35R19 G01 K1c K3i K3s K3u K5b K6i K7a A01 A12 A15
ZF1 A18 Cpe S02
e11*2007/46*0100*..
Honda Civic 61-103 215/35R19 K1a K42 T85 A01 A12 A15
FK1, FK2, FK3 61-103 225/35R19 K1c K2b K41 K42 K44 T84 T88 A18 Flh S02
e11*2001/116* 61-103 235/35R19 G01 K1c K2b K41 K42 K44
0255*00-06, 61-103 245/30R19 K1c K2b K41 K42 K44
0256*00-06,
0257*00-05
Honda Civic 73,104 215/35R19 T85 A12 A15 A18
FK1, FK2, FK3 73-110 225/35R19 A01 K1c K5v T84 T88 Flh S02
e11*2001/116* 73-110 235/35R19 A01 G01 K1c K2b K5x K8a T87
0255*07-..,
0256*07-..,
0257*06-..
- Modell 2012
Honda Civic 4-Türer 92, 104 215/35R19 K3b K5b K6b A01 A12 A15
FB1,FB2,FB7,FB8 92, 104 225/35R19 K3b K5b K6b A18 Sth S02
e11*2007/46*0183*..;
e11*2007/46*0184*..;
e11*2007/46*0185*..;
e11*2007/46*0186*..
Honda Civic Tourer 104 215/35R19 T85 A12 A15 A18
FK2, FK3 88,104 225/35R19 A01 K1c K5v T84 T88 Car S02
e11*2001/116* 88,104 235/35R19 A01 G01 K1c K2b K5x K8a T87
0256*11-..,
0257*10-..
- Modell 2014
Honda Civic Type S/R 73-148 215/35R19 K1b K2b K44 K56 T85 A01 A12 A15
FN1, FN2, FN3, FN4 73-148 225/35R19 K1c K2b K41 K44 K56 T84 T88 A18 Flh K42
e11*2001/116* 73-148 235/35R19 G01 K1c K2b K41 K44 K56 S02
0297,0306,0298, 73-148 245/30R19 K1c K2c K41 K44
0334*..
Honda FR-V 92,103,110 215/35R19 K1a K1b K41 K45 K46 T85 A01 A12 A15
BE1, BE3 92,103,110 225/35R19 K1c K41 K42 K43 K45 K46 T84 A18 K2b S02
e6*2001/116*0099*.. 92,103,110 235/35R19 G01 K1c K41 K42 K43 K45 K46
e6*2001/116*0100*..
Honda FR-V 103 235/35R19 G01 K1c K2b K41 K42 K43 K45 K46 A01 A12 A15
BE5 T91 A18 S02
e6*2001/116*0104*..
Honda HR-V 77-91 225/35R19 K1c K2c A01 A12 A15
GH1,2,3,4 77-91 235/35R19 K1c K2c A18 S02
e6*98/14*0062,
0063, 0067, 0068*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda HR-V 88, 96 225/40R19 K1c K2b A01 A12 A15
RU 88, 96 235/40R19 K1c K2b K5v K8a A18 A58 S02
e6*2007/46*0158*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und An-
bringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 5 von 8

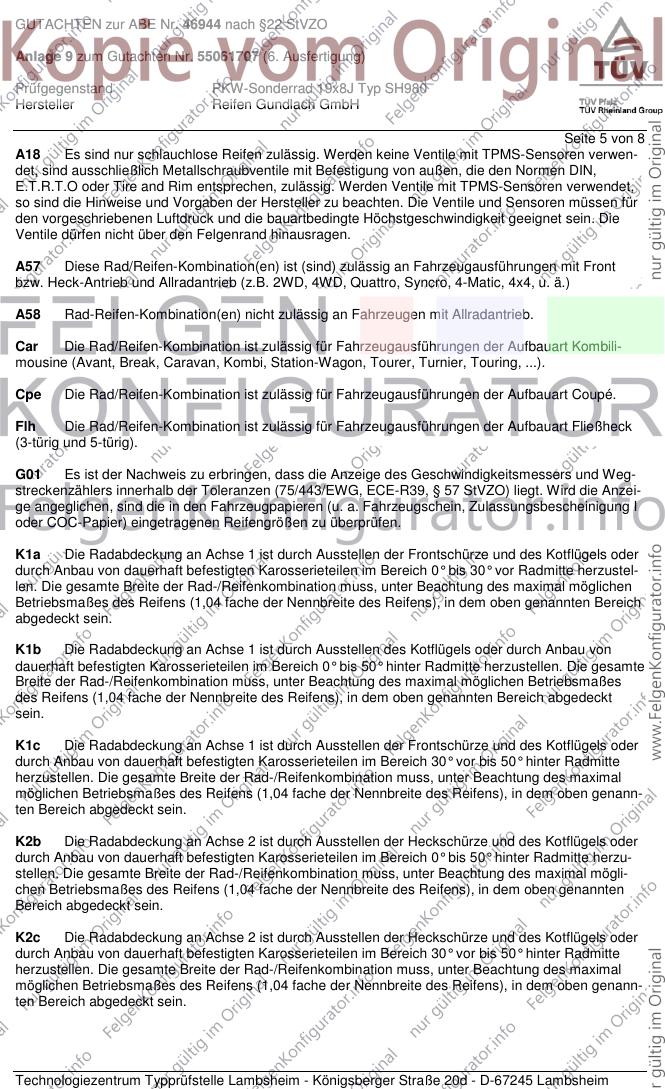

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 6 von 8

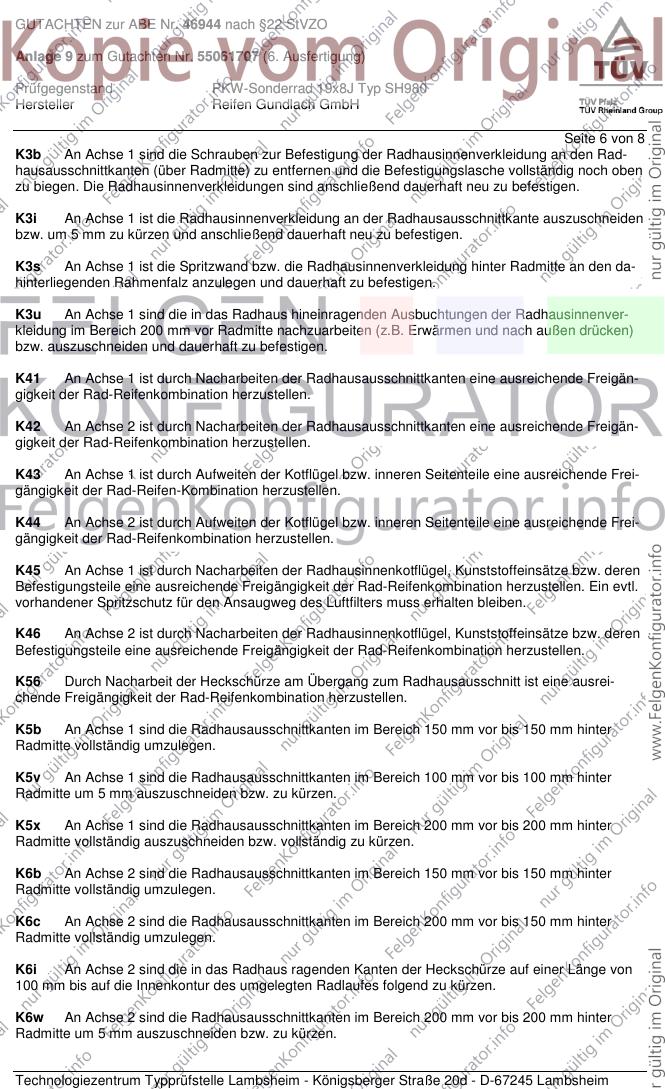

K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 7 von 8

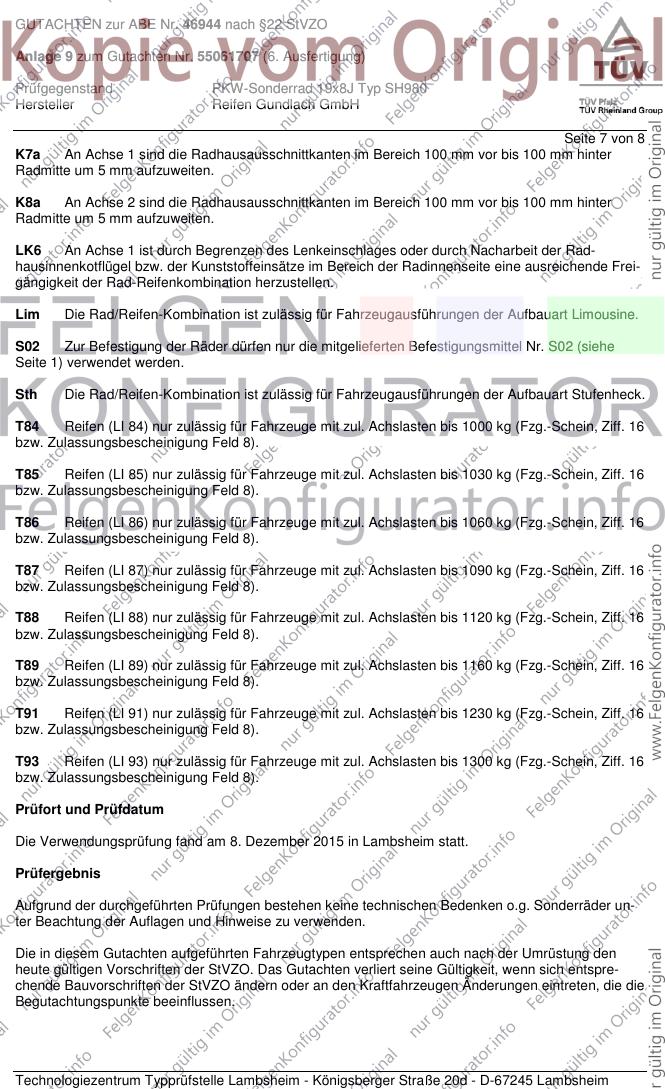

K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Dezember 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061707 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 8 von 8
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Dezember 2015
Laux
BW/RL 00239835.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
