Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Technische Daten, Kurzfassung
Raddaten
Radtyp: DE808
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: LK 114G
Radgröße: 8Jx18EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø64.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Honda Motor Co. Ltd. Tokyo/Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BE1, BE3, BE5, CL7, CL9, CM1, Radmutter, Kegel 60°, Gewinde 4731 110 Nm
CM2, CN1, CN2, CU1, CU2, M12x1,5
CU3, CW1, CW2, CW3, EP1,
EP2, EP3, EP4, GH1, GH2,
GH3, GH4, RA1, RA3, RD1,
RD3, RD8, RD9, RE5, RE6,
RE7, ZF1, FK1, FK2, FK3
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ: CL7
ABE / EG-Genehmigung: e6*2001/116*0091*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 Honda Accord 225/40R18 A01) bis A10)
K01)K04)K45)
e6*2001/116*0091*03 1040/920 5/114,3/64
Typ: CL9
ABE / EG-Genehmigung: e6*2001/116*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 Honda Accord 225/40R18 A01) bis A10)
K01)K04)K45)
e6*2001/116*0092*03 1050/920 5/114,3/64
Typ: CM1
ABE / EG-Genehmigung: e6*2001/116*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 Honda Accord Tourer 225/40R18 A01) bis A10)
K01)K04)K45)
e6*2001/116*0093*03 1050/1020 5/114,3/64
Typ: CM2
ABE / EG-Genehmigung: e6*2001/116*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 Honda Accord Tourer 225/40R18 A01) bis A10)
K01)K04)K45)
e6*2001/116*0094*03 1070/1030 5/114,3/64
Typ: CN1
ABE / EG-Genehmigung: e6*2001/116*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Honda Accord 225/40R18 A01) bis A10)
K01)K04)K45)
e6*2001/116*0096*03 1080/920 5/114,3/64
Typ: CN2
ABE / EG-Genehmigung: e6*2001/116*0097*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Honda Accord Tourer 225/40R18 A01) bis A10)
K01)K04)K45)
e6*2001/116*0097*03 1100/1030 5/114,3/64
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ(en): ABE / EG-Genehmigung(en):
CU1 e6*2001/116*0113*..
CU2 e6*2001/116*0114*..
CU3 e6*2001/116*0115*..
CW1 e6*2001/116*0120*..
CW2 e6*2001/116*0121*..
CW3 e6*2001/116*0122*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 148 Honda Accord 205/45R18 A02) bis A10)
(Limousine, Kombi) G3N)M00)N215)T86)
215/45R18
A01)K01)N225)
225/40R18
A01)G4R)K01)K04)N235)
225/45R18
A01)K01)K04)N235)
235/40R18
A01)K01)K04)
235/45R18
A01)G7L)K01)K04)K15)K53)
245/40R18
A01)K01)K02)K15)
Typ: EP1
ABE / EG-Genehmigung: e11*98/14*0173*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Honda Civic Sport 215/35R18 A01) bis A10)
K16)
5/114,3/64
Typ: EP2
ABE / EG-Genehmigung: e11*98/14*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 Honda Civic Sport 215/35R18 A01) bis A10)
K16)
5/114,3/64
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ: EP3
ABE / EG-Genehmigung: e11*98/14*0175*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Honda Civic Type R 215/35R18 A01) bis A10)
K16)
e11*98/14*0175*03 880/690 5/114,3/64
Typ: EP4
ABE / EG-Genehmigung: e11*98/14*0188*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 Honda Civic Sport 215/35R18 A01) bis A10)
K16)
5/114,3/64
Typ(en): ABE / EG-Genehmigung(en):
FK1 e11*2001/116*0255*..
FK2 e11*2001/116*0256*..
FK3 e11*2001/116*0257*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 110 Honda Civic, Honda Civic 205/40R18 A02) bis A10)
Tourer A01)K03)K60)K61)T86) E45)
(ab Modelljahr 2012)
Typ: RD8
ABE / EG-Genehmigung: e11*98/14*0190*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Honda CR-V 225/45R18 A01) bis A10)
K03)K33)
e11*98/14*0190*02E 960/1020 5/114,3/64
Typ: RD9
ABE / EG-Genehmigung: e11*2001/116*0234*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Honda CR-V 225/45R18 A01) bis A10)
K03)K33)
e11*2001/116*0234*01E 960/1020 5/114,3/64
Typ: RD1
ABE / EG-Genehmigung: e6*95/54*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
94 bis 108 Honda CR-V 225/45R18 A01) bis A10)
K03)K33)
e6*95/54*0044*05E 930/1050 5/114,3/64,0
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ: RD3
ABE / EG-Genehmigung: e6*98/14*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
94 bis 108 Honda CR-V 225/45R18 A01) bis A10)
K03)K33)
e6*98/14*0076*01E 930/1020 5/114,3/64
Typ(en): ABE / EG-Genehmigung(en):
RE5 e11*2001/116*0301*..
RE6 e11*2001/116*0302*..
RE7 e11*2001/116*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 122 Honda CR-V 225/60R18 A02) bis A10)
(beim Typ RE5 nur zulässig A01)K01) E46)
bis EG-Genehmigungs-Nr.:
e11*2001/116*0301*05; 235/55R18
beim Typ RE6 nur zulässig A01)K01)K04)
bis EG-Genehmigungs-Nr.:
e11*2001/116*0302*05) 245/50R18
A01)K01)K02)
245/55R18
A01)K01)K02)K14)
255/50R18
A01)K01)K02)K14)
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ(en): ABE / EG-Genehmigung(en):
RE5 e11*2001/116*0301*..
RE6 e11*2001/116*0302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 118 Honda CR-V 225/50R18 A02) bis A10)
(ab Modelljahr 2013; Typ A01)K01)K04) E46a)
RE5 nur zulässig ab EG-
Genehmigungs-Nr. 225/55R18
e11*2001/116*0301*06; A01)K01)K04)
Typ RE6 nur zulässig ab
EG-Genehmigungs-Nr. 225/60R18
e11*2001/116*0302*06)
A01)K01)K04)
235/50R18
A01)K01)K04)
235/55R18
A01)K01)K04)
245/50R18
A01)K01)K04)
255/45R18
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
ZF1 e11*2007/46*0100*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 89 Honda CR-Z 205/40R18 A02) bis A10)
A01)K01)K04)K57)K58)
215/35R18
A01)K01)K04)K58)
225/35R18
A01)K01)K04)K58)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R18 225/35R18 A01) bis A10)
K01)K57) K04)K58) V00)
205/40R18 235/35R18 A01) bis A10)
K01)K57) K04)K58) V00)
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ: BE1
ABE / EG-Genehmigung: e6*2001/116*0099*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 103 Honda FR-V 215/40R18 A01) bis A10)
K03)K04)
225/35R18
225/40R18
K46)
e6*2001/116*0099*06 1030/1000 5/114,3/64
Typ: BE3
ABE / EG-Genehmigung: e6*2001/116*0100*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Honda FR-V 215/40R18 A01) bis A10)
K03)K04)
225/35R18
225/40R18
K46)
e6*2001/116*0100*01 1005/980 5/114,3/64
Typ: BE5
ABE / EG-Genehmigung: e6*2001/116*0104*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Honda FR-V 215/40R18 A01) bis A10)
K03)K04)
225/40R18
K46)
e6*2001/116*0104*04 1150/990(0) 5/114,3/64
Typ: GH1
ABE / EG-Genehmigung: e6*98/14*0062*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Honda HR-V 245/40R18 A01) bis A10)
(Frontantrieb) K03)K04)
235/40R18
e6*98/14*0062*04E 815/725 5/114,3/64
Typ: GH2
ABE / EG-Genehmigung: e6*98/14*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 91 Honda HR-V 235/40R18 A01) bis A10)
(Allrad) K03)K04)
245/40R18
e6*98/14*0063*04E 830/760
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ: GH3
ABE / EG-Genehmigung: e6*98/14*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Honda HR-V 235/40R18 A01) bis A10)
(Frontantrieb) K03)K04)
245/40R18
e6*98/14*0067*05E 840/780 5/114,3/64
Typ: GH4
ABE / EG-Genehmigung: e6*98/14*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 91 Honda HR-V 235/40R18 A01) bis A10)
(Allrad) K03)K04)
245/40R18
e6*98/14*0068*05E 850/820
Typ: RA1
ABE / EG-Genehmigung: e6*93/81*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Honda Shuttle 235/40R18 A01) bis A10)
(6 Sitzplätze) K03)K15)K21)
e6*93/81*0002*01E 1090/1270 5/114,3/64
Typ: RA3
ABE / EG-Genehmigung: e6*95/54*0050*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Honda Shuttle 235/40R18 A01) bis A10)
K03)K15)K21)
245/40R18
e6*95/54*0050*01E 1090/1200 5/114,3/64,0
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
E45) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2012:
- Typ FK1 ab Genehmigungs-Nr. e11*2001/116*0255*07
- Typ FK2 ab Genehmigungs-Nr. e11*2001/116*0256*07
- Typ FK3 ab Genehmigungs-Nr. e11*2001/116*0257*06
E46) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2012:
- Typ RE5 bis EG-Genehmigungs-Nr. e11*2001/116*0301*05
- Typ RE6 bis EG-Genehmigungs-Nr. e11*2001/116*0302*05
- Typ RE7 bis EG-Genehmigungs-Nr. e11*2001/116*0322*03
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
E46a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013:
- Typ RE5 ab EG-Genehmigungs-Nr. e11*2001/116*0301*06
- Typ RE6 ab EG-Genehmigungs-Nr. e11*2001/116*0302*06
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G3N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
215/60R16, 225/45R18, 225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
G4R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
225/45R18, 225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G7L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen.
K33) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- nach Abbau der über den Radhauskanten befindlichen Kunststoffverkleidung sind die
Radhauskanten im Bereich vom Übergang zum hinteren Stoßfänger auf einer Länge
von 450 mm nach vorn komplett nach oben um- und anzulegen. Dabei fallen 2
Befestigungsschrauben für die Kunststoffverkleidung weg. Beim Anbau der
Verkleidungen sind diese entsprechend zu kleben,
- die ins Radhaus hineinragenden Kanten der Kunststoffverkleidung sind im Bereich der
umgelegten Radhauskante auf eine Restdicke von 10 mm zu kürzen.
K45) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausauschnittkanten sind von der Stoßfängeroberkante bis zum Schweller
umzulegen,
- der Kunststoffinnenkotflügel ist nach entsprechender Nacharbeit hinter die umgelegte
Radhauskante zu klemmen,
- die ins Radhaus ragende Kante des Stoßfängers ist entsprechend der umgelegten
Radhauskante zu kürzen,
- die Befestigungslasche des Stoßfängers - Blech und Kunststoff - ist im Bereich der
Stoßfängeroberkante zu kürzen. Die Befestigungsschraube ist nach hinten zu
versetzen.
K46) An Achse 1 sind die oberen Befestigungspunkte (Kunststoffniete) des Innenkotflügels
nach oben zu biegen und die Radhauskanten im Bereich vom Übergang vorderer
Stoßfänger Radhaus bis 30° hinter Radmitte aufzuweiten.
K53) An Achse 1 sind die Radhausausschnittkanten im Bereich oberhalb der Radmitte (Länge
ca. 200 mm) komplett umzulegen und die Kunststoffradhäuser in diesem Bereich hinter
die umgelegte Radhauskante zu klemmen.
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808

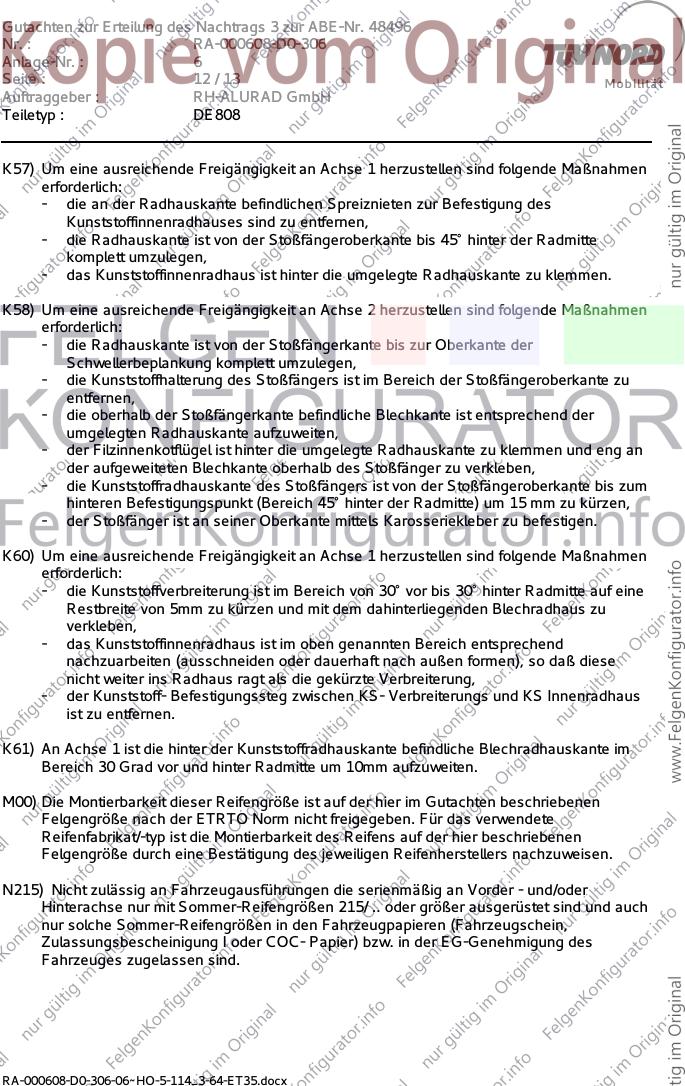

K57) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die an der Radhauskante befindlichen Spreiznieten zur Befestigung des
Kunststoffinnenradhauses sind zu entfernen,
- die Radhauskante ist von der Stoßfängeroberkante bis 45° hinter der Radmitte
komplett umzulegen,
- das Kunststoffinnenradhaus ist hinter die umgelegte Radhauskante zu klemmen.
K58) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhauskante ist von der Stoßfängerkante bis zur Oberkante der
Schwellerbeplankung komplett umzulegen,
- die Kunststoffhalterung des Stoßfängers ist im Bereich der Stoßfängeroberkante zu
entfernen,
- die oberhalb der Stoßfängerkante befindliche Blechkante ist entsprechend der
umgelegten Radhauskante aufzuweiten,
- der Filzinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen und eng an
der aufgeweiteten Blechkante oberhalb des Stoßfänger zu verkleben,
- die Kunststoffradhauskante des Stoßfängers ist von der Stoßfängeroberkante bis zum
hinteren Befestigungspunkt (Bereich 45° hinter der Radmitte) um 15 mm zu kürzen,
- der Stoßfänger ist an seiner Oberkante mittels Karosseriekleber zu befestigen.
K60) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die Kunststoffverbreiterung ist im Bereich von 30° vor bis 30° hinter Radmitte auf eine
Restbreite von 5mm zu kürzen und mit dem dahinterliegenden Blechradhaus zu
verkleben,
- das Kunststoffinnenradhaus ist im oben genannten Bereich entsprechend
nachzuarbeiten (ausschneiden oder dauerhaft nach außen formen), so daß diese
nicht weiter ins Radhaus ragt als die gekürzte Verbreiterung,
- der Kunststoff- Befestigungssteg zwischen KS- Verbreiterungs und KS Innenradhaus
ist zu entfernen.
K61) An Achse 1 ist die hinter der Kunststoffradhauskante befindliche Blechradhauskante im
Bereich 30 Grad vor und hinter Radmitte um 10mm aufzuweiten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.

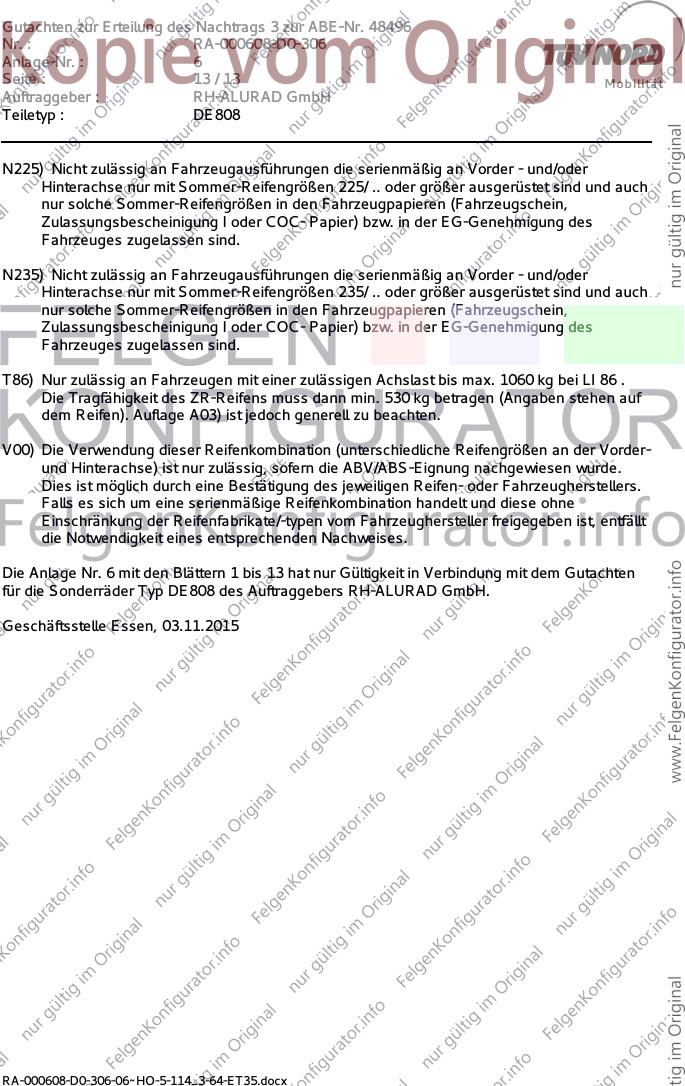

N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 6
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 6 mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DE808 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 03.11.2015
RA-000608-D0-306-06~HO-5-114_3-64-ET35.docx
