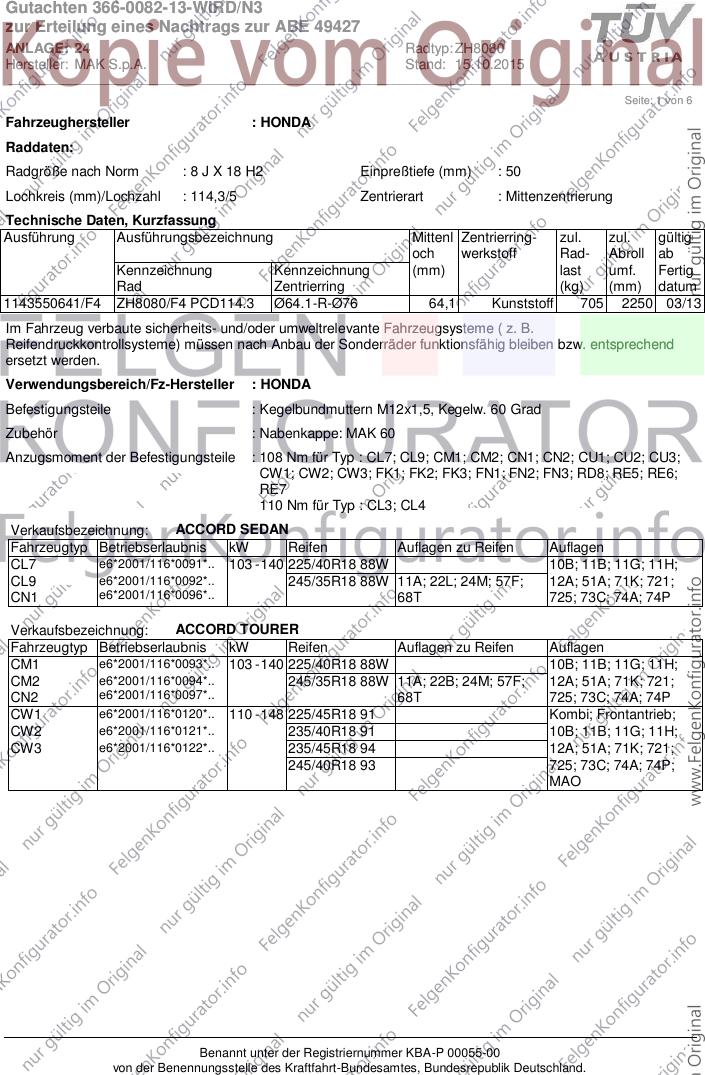

Gutachten 366-0082-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 24 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 15.10.2015
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : HONDA
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
1143550641/F4 ZH8080/F4 PCD114.3 Ø64.1-R-Ø76 64,1 Kunststoff 705 2250 03/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : HONDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : CL7; CL9; CM1; CM2; CN1; CN2; CU1; CU2; CU3;
CW1; CW2; CW3; FK1; FK2; FK3; FN1; FN2; FN3; RD8; RE5; RE6;
RE7
110 Nm für Typ : CL3; CL4
Verkaufsbezeichnung: ACCORD SEDAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CL7 e6*2001/116*0091*.. 103 - 140 225/40R18 88W 10B; 11B; 11G; 11H;
CL9 e6*2001/116*0092*.. 245/35R18 88W 11A; 22L; 24M; 57F; 12A; 51A; 71K; 721;
CN1 e6*2001/116*0096*.. 68T 725; 73C; 74A; 74P
Verkaufsbezeichnung: ACCORD TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CM1 e6*2001/116*0093*.. 103 - 140 225/40R18 88W 10B; 11B; 11G; 11H;
CM2 e6*2001/116*0094*.. 245/35R18 88W 11A; 22B; 24M; 57F; 12A; 51A; 71K; 721;
CN2 e6*2001/116*0097*.. 68T 725; 73C; 74A; 74P
CW1 e6*2001/116*0120*.. 110 - 148 225/45R18 91 Kombi; Frontantrieb;
CW2 e6*2001/116*0121*.. 235/40R18 91 10B; 11B; 11G; 11H;
CW3 e6*2001/116*0122*.. 235/45R18 94 12A; 51A; 71K; 721;
245/40R18 93 725; 73C; 74A; 74P;
MAO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 24 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 15.10.2015
__________________________________________________________________________________________________________________
Seite: 2 von 6

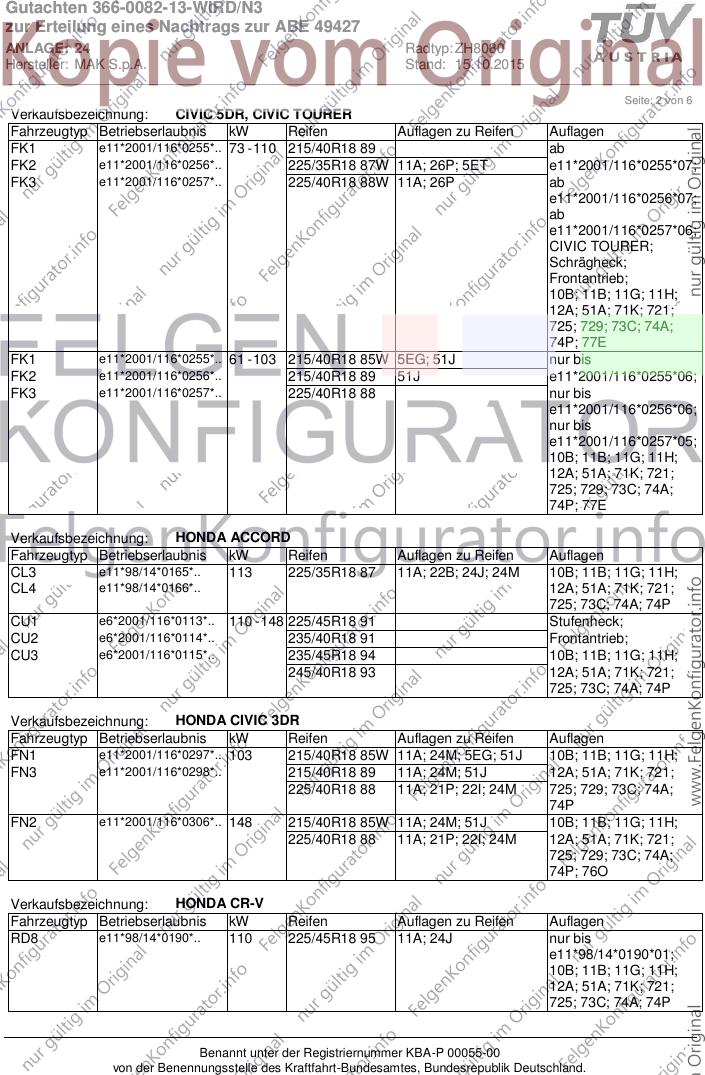

Verkaufsbezeichnung: CIVIC 5DR, CIVIC TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FK1 e11*2001/116*0255*.. 73 - 110 215/40R18 89 ab
FK2 e11*2001/116*0256*.. 225/35R18 87W 11A; 26P; 5ET e11*2001/116*0255*07;
FK3 e11*2001/116*0257*.. 225/40R18 88W 11A; 26P ab
e11*2001/116*0256*07;
ab
e11*2001/116*0257*06;
CIVIC TOURER;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 77E
FK1 e11*2001/116*0255*.. 61 - 103 215/40R18 85W 5EG; 51J nur bis
FK2 e11*2001/116*0256*.. 215/40R18 89 51J e11*2001/116*0255*06;
FK3 e11*2001/116*0257*.. 225/40R18 88 nur bis
e11*2001/116*0256*06;
nur bis
e11*2001/116*0257*05;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: HONDA ACCORD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CL3 e11*98/14*0165*.. 113 225/35R18 87 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
CL4 e11*98/14*0166*.. 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
CU1 e6*2001/116*0113*.. 110 - 148 225/45R18 91 Stufenheck;
CU2 e6*2001/116*0114*.. 235/40R18 91 Frontantrieb;
CU3 e6*2001/116*0115*.. 235/45R18 94 10B; 11B; 11G; 11H;
245/40R18 93 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: HONDA CIVIC 3DR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FN1 e11*2001/116*0297*.. 103 215/40R18 85W 11A; 24M; 5EG; 51J 10B; 11B; 11G; 11H;
FN3 e11*2001/116*0298*.. 215/40R18 89 11A; 24M; 51J 12A; 51A; 71K; 721;
225/40R18 88 11A; 21P; 22I; 24M 725; 729; 73C; 74A;
74P
FN2 e11*2001/116*0306*.. 148 215/40R18 85W 11A; 24M; 51J 10B; 11B; 11G; 11H;
225/40R18 88 11A; 21P; 22I; 24M 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76O
Verkaufsbezeichnung: HONDA CR-V
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RD8 e11*98/14*0190*.. 110 225/45R18 95 11A; 24J nur bis
e11*98/14*0190*01;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

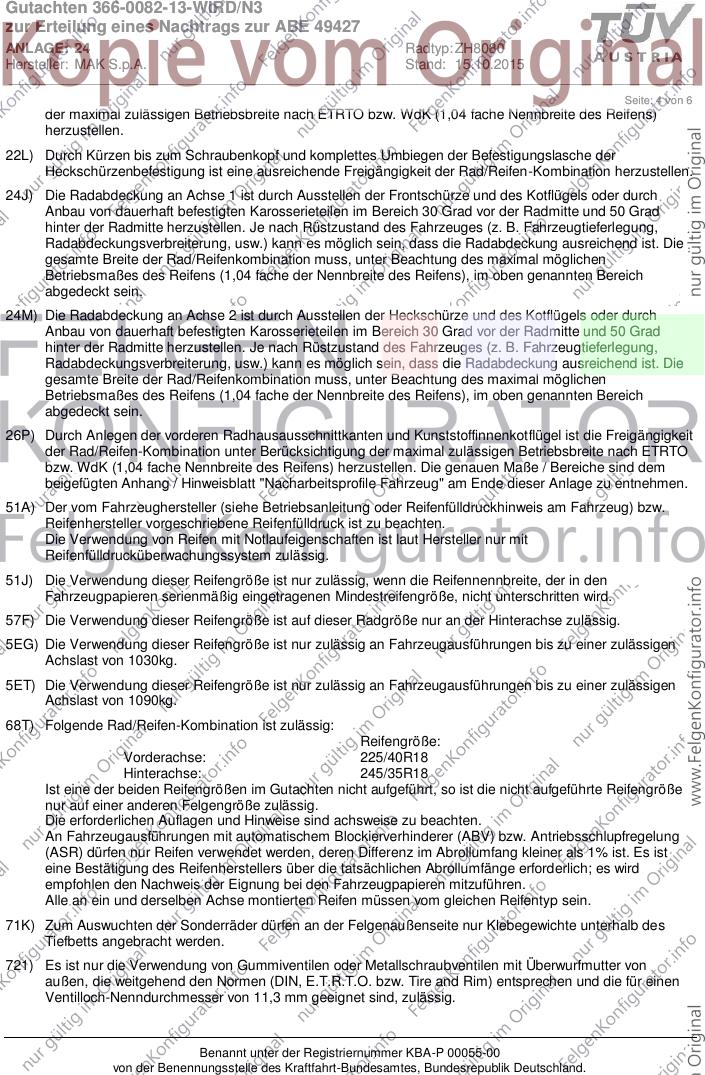

Gutachten 366-0082-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 24 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 15.10.2015
__________________________________________________________________________________________________________________
Seite: 3 von 6

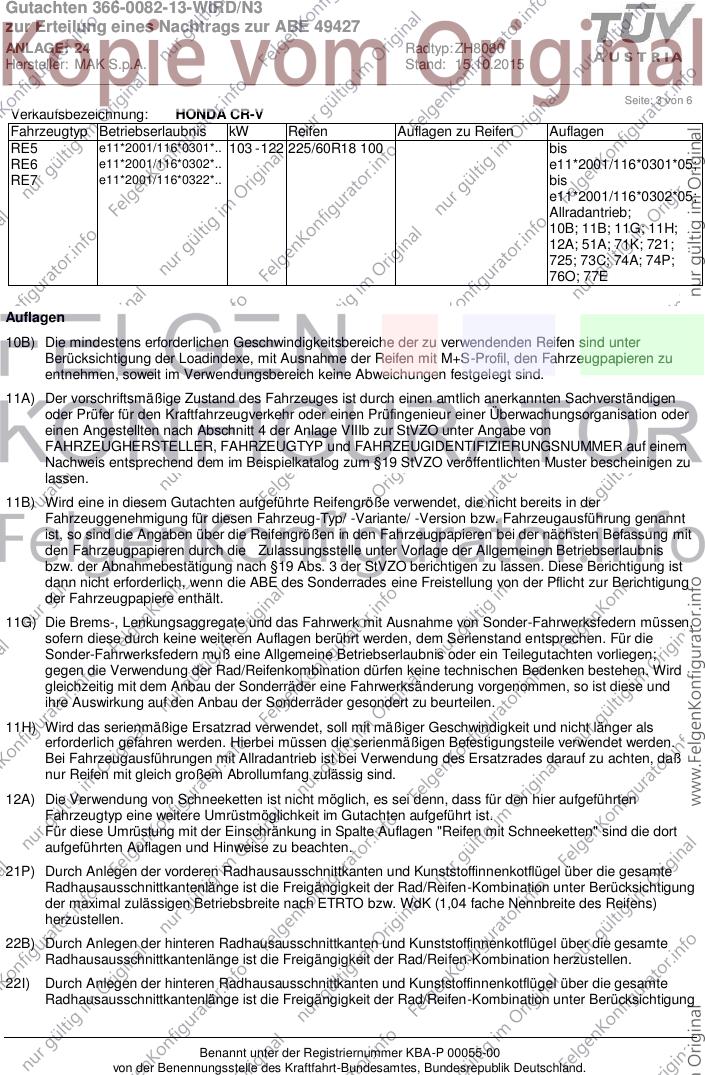

Verkaufsbezeichnung: HONDA CR-V
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RE5 e11*2001/116*0301*.. 103 - 122 225/60R18 100 bis
RE6 e11*2001/116*0302*.. e11*2001/116*0301*05;
RE7 e11*2001/116*0322*.. bis
e11*2001/116*0302*05;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
76O; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 24 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 15.10.2015
__________________________________________________________________________________________________________________
Seite: 4 von 6
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
68T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.

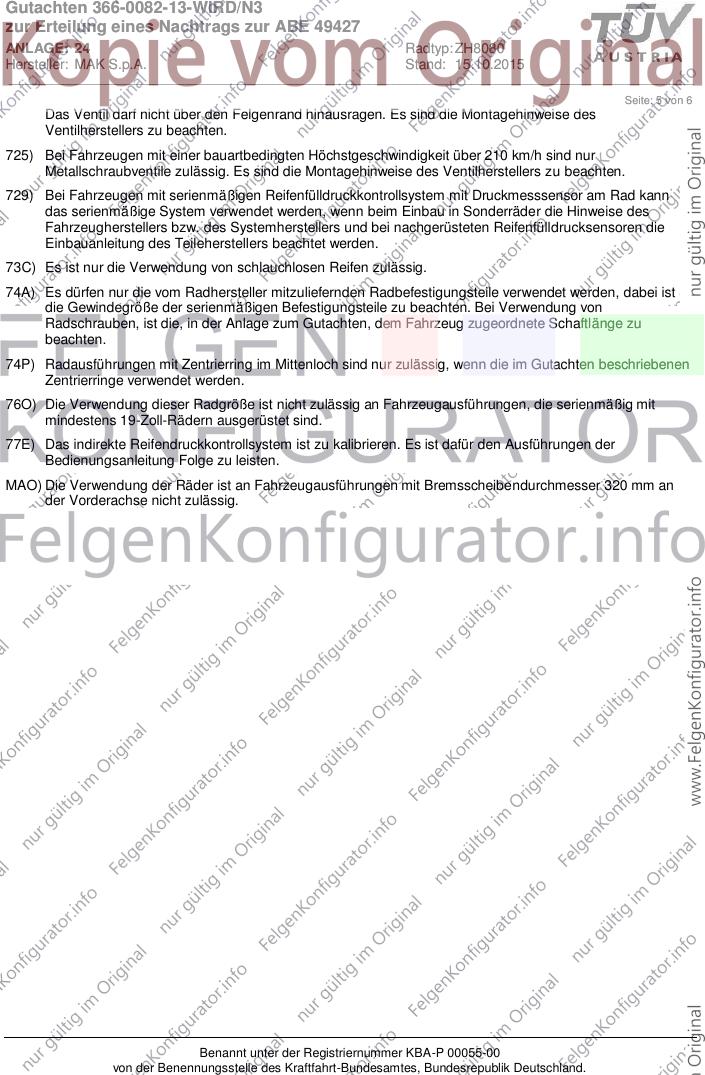

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49427
ANLAGE: 24 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 15.10.2015
__________________________________________________________________________________________________________________
Seite: 5 von 6
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
MAO) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an
der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0082-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49427

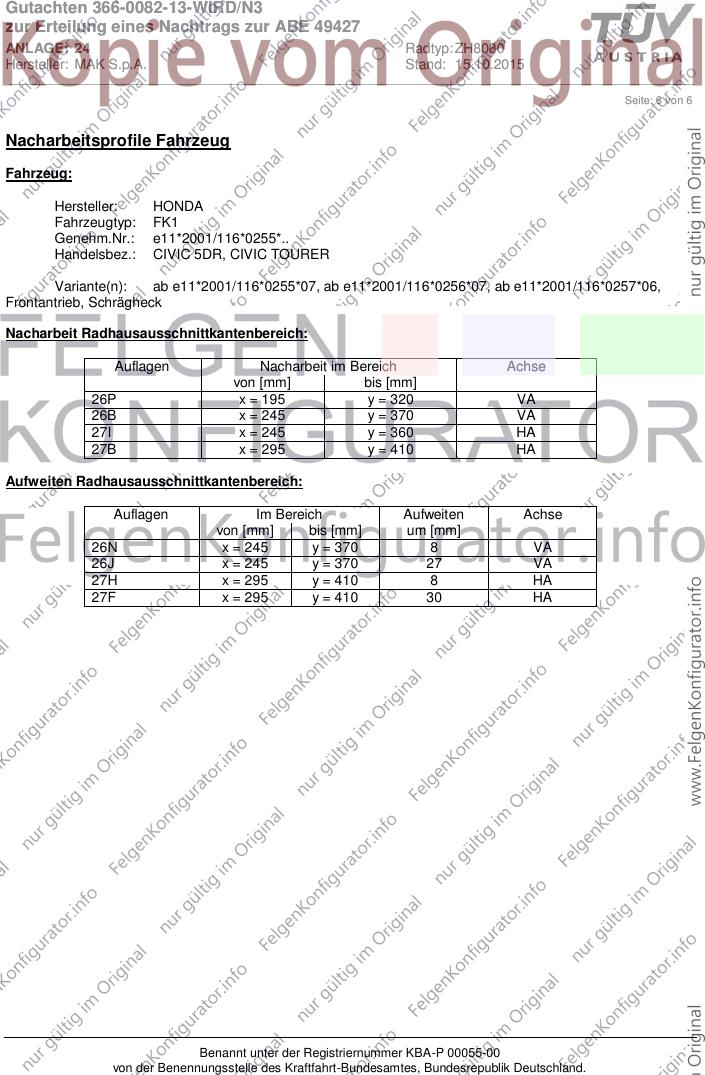

ANLAGE: 24 Radtyp: ZH8080
Hersteller: MAK S.p.A. Stand: 15.10.2015
__________________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HONDA
Fahrzeugtyp: FK1
Genehm.Nr.: e11*2001/116*0255*..
Handelsbez.: CIVIC 5DR, CIVIC TOURER
Variante(n): ab e11*2001/116*0255*07, ab e11*2001/116*0256*07, ab e11*2001/116*0257*06,
Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 195 y = 320 VA
26B x = 245 y = 370 VA
27I x = 245 y = 360 HA
27B x = 295 y = 410 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 370 8 VA
26J x = 245 y = 370 27 VA
27H x = 295 y = 410 8 HA
27F x = 295 y = 410 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
