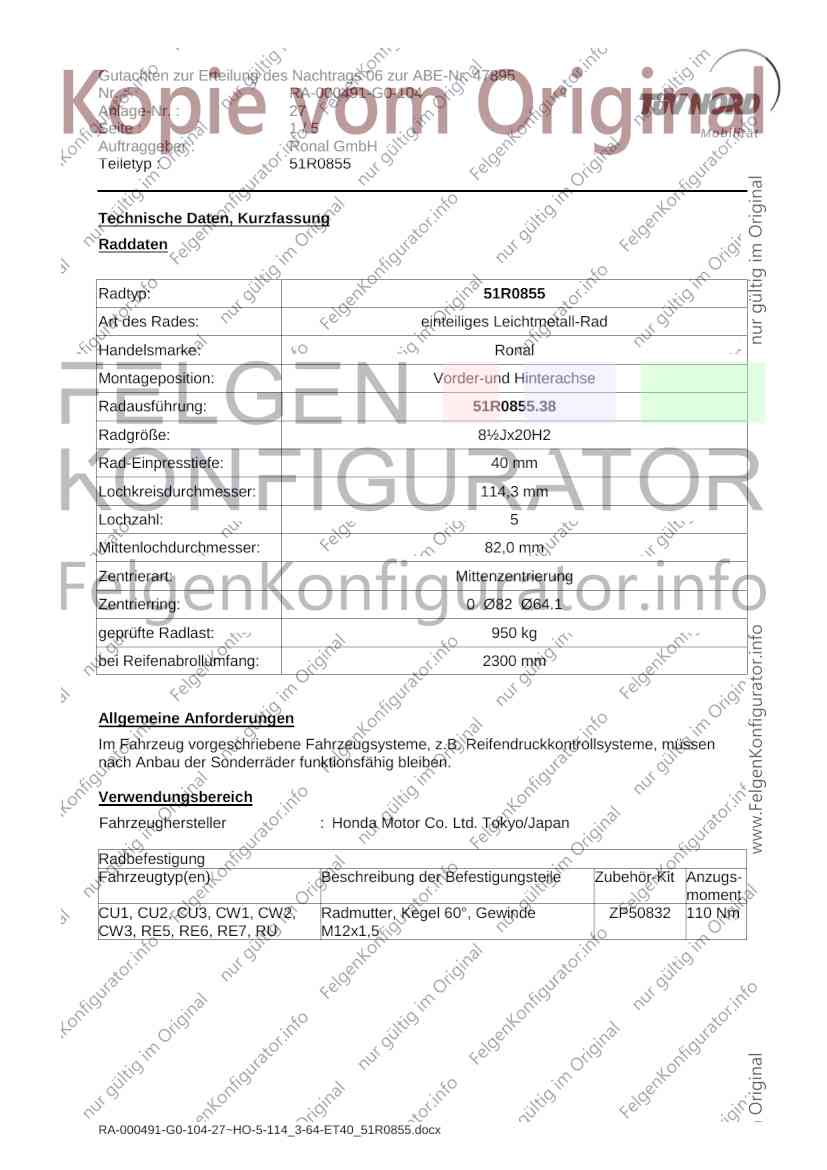

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47895
Nr. : RA-000491-G0-104
Anlage-Nr. : 27
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R0855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 51R0855.38
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø82 Ø64.1
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller : Honda Motor Co. Ltd. Tokyo/Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CU1, CU2, CU3, CW1, CW2, Radmutter, Kegel 60°, Gewinde ZP50832 110 Nm
CW3, RE5, RE6, RE7, RU M12x1,5
RA-000491-G0-104-27~HO-5-114_3-64-ET40_51R0855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47895
Nr. : RA-000491-G0-104
Anlage-Nr. : 27
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Typ(en): ABE / EG-Genehmigung(en):
CU1 e6*2001/116*0113*..
CU2 e6*2001/116*0114*..
CU3 e6*2001/116*0115*..
CW1 e6*2001/116*0120*..
CW2 e6*2001/116*0121*..
CW3 e6*2001/116*0122*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 148 Honda Accord 225/30R20 A02) bis A10)
(Limousine, Kombi) A01)K01)K04)M00)N235)T85)
225/35R20
A01)K01)K04)N235)
235/30R20
A01)K01)K04)T88)
245/30R20
A01)K01)K04)K15)
255/30R20
A01)K01)K02)K15)K53)
Typ(en): ABE / EG-Genehmigung(en):
RE5 e11*2001/116*0301*..
RE6 e11*2001/116*0302*..
RE7 e11*2001/116*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 122 Honda CR-V 245/40R20 A02) bis A10)
(beim Typ RE5 nur zulässig A01)K01) E46)
bis EG-Genehmigungs-Nr.:
e11*2001/116*0301*05; 245/45R20
beim Typ RE6 nur zulässig A01)K01)
bis EG-Genehmigungs-Nr.:
e11*2001/116*0302*05)
RA-000491-G0-104-27~HO-5-114_3-64-ET40_51R0855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47895
Nr. : RA-000491-G0-104
Anlage-Nr. : 27
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Typ(en): ABE / EG-Genehmigung(en):
RE5 e11*2001/116*0301*..
RE6 e11*2001/116*0302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 118 Honda CR-V 235/45R20 A02) bis A10)
(ab Modelljahr 2013; Typ A01)K01) E46a)
RE5 nur zulässig ab EG-
Genehmigungs-Nr. 245/40R20
e11*2001/116*0301*06; A01)K01)K04)
Typ RE6 nur zulässig ab
EG-Genehmigungs-Nr. 245/45R20
e11*2001/116*0302*06)
A01)K01)K04)
255/35R20
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
RU e6*2007/46*0158*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 96 Honda HR-V 225/30R20 A02) bis A10)
A01)K01)K02)M00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000491-G0-104-27~HO-5-114_3-64-ET40_51R0855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47895
Nr. : RA-000491-G0-104
Anlage-Nr. : 27
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E46) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2012:
- Typ RE5 bis EG-Genehmigungs-Nr. e11*2001/116*0301*05
- Typ RE6 bis EG-Genehmigungs-Nr. e11*2001/116*0302*05
- Typ RE7 bis EG-Genehmigungs-Nr. e11*2001/116*0322*03
E46a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013:
- Typ RE5 ab EG-Genehmigungs-Nr. e11*2001/116*0301*06
- Typ RE6 ab EG-Genehmigungs-Nr. e11*2001/116*0302*06
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000491-G0-104-27~HO-5-114_3-64-ET40_51R0855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47895
Nr. : RA-000491-G0-104
Anlage-Nr. : 27
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K53) An Achse 1 sind die Radhausausschnittkanten im Bereich oberhalb der Radmitte (Länge
ca. 200 mm) komplett umzulegen und die Kunststoffradhäuser in diesem Bereich hinter
die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 27 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R0855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 27.10.2016
