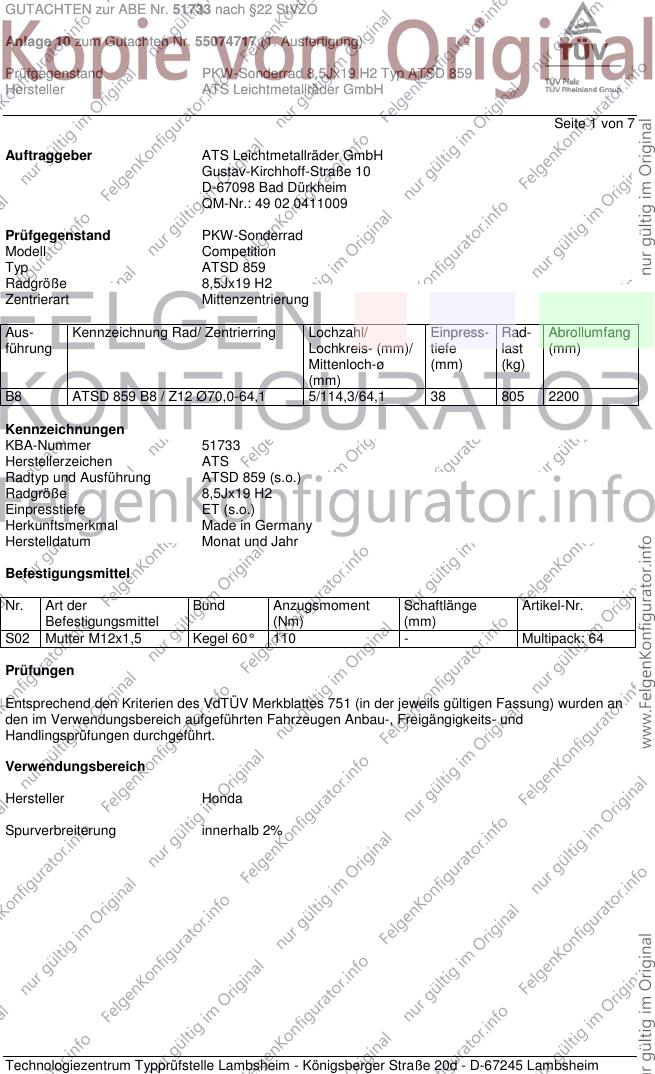

GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 7
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Competition
Typ ATSD 859
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 ATSD 859 B8 / Z12 Ø70,0-64,1 5/114,3/64,1 38 805 2200
Kennzeichnungen
KBA-Nummer 51733
Herstellerzeichen ATS
Radtyp und Ausführung ATSD 859 (s.o.)
Radgröße 8,5Jx19 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Mutter M12x1,5 Kegel 60° 110 - Multipack: 64
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Honda CR-V (II) 110 245/35R19 K1c K2c K42 K44 LK6 A01 A12 A19
RD8 110 245/40R19 K1c K2c K42 K44 LK6 A99 S02
e11*98/14*0190*
00-01
Honda CR-V (II) 103-110 225/45R19 K1c K2c K42 A01 A12 A19
RD8, RD9 103-110 245/40R19 K1c K2c K42 K44 LK6 A99 S02
e11*98/14*0190*02-..
e11*2001/116*0234*.
Honda CR-V (III) 103-122 245/45R19 K1c K42 A01 A12 A19
RE5, RE6, RE7 103-122 255/45R19 K1c K42 A99 S02
e11*2001/116*
0301*00-05,
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 245/45R19 K1c K2b K6c K6w A01 A12 A19
RE5, RE6 88-114 255/45R19 K1c K2b K6c K6w A57 A99 S02
e11*2001/116*
0301*06-09,
0302*06-10
Honda CR-V (IV) 88-118 245/45R19 K1c K2b K6c K6w A01 A12 A19
RE5, RE6 88-118 255/45R19 K1c K2b K6c K6w A57 A99 S02
e11*2001/116*
0301*10-,
0302*11-
ab Facelift 2015
Honda Civic (IX) 73-110 225/35R19 K1c K2b K5x K8a T84 T88 A01 A12 A19
FK1, FK2, FK3 73-110 235/35R19 G01 K1c K2b K5x K8a T87 A99 Flh V19
e11*2001/116* 73-110 245/30R19 K2b K8i R03 S02
0255*07-..,
0256*07-..,
0257*06-..
- ab Modell 2012
Honda Civic (IX) Tourer 88,104 225/35R19 K1c K2b K5x K8a T84 T88 A01 A12 A19
FK2, FK3 88,104 235/35R19 G01 K1c K2b K5x K8a T87 A99 Car V19
e11*2001/116* 88,104 245/30R19 K2b K8i R03 S02
0256*11-..,
0257*10-..
- ab Modell 2014
Honda Civic (VIII) 4- 92, 104 225/35R19 K1a K2b K3a K5b K6d K6g K6i K7a A01 A12 A19
Türer A99 Sth S02
FB1,FB2,FB7,FB8
e11*2007/46*0183*..;
e11*2007/46*0184*..;
e11*2007/46*0185*..;
e11*2007/46*0186*..
Honda Civic (X) 5-Türer 95-134 225/35R19 A01 K2b A12 A19 A99
FC 95-134 235/35R19 A01 K1a K1b K2b V19 Y85 S02
e11*2007/46*3633*.. 95-134 245/30R19 A01 K1c K2c K3n K5d K6d K6i
95-134 255/30R19 A01 K1c K2c K3n K5d K6d K6i K8e
Honda Civic (X) 92-134 225/35R19 A12 A19 A99
Limousine 92-134 235/35R19 A01 K1a K1b K2b Lim V19 S02
FC 92-134 245/30R19 A01 K1c K2b K3n K5d K6d K6i
e11*2007/46*3633*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

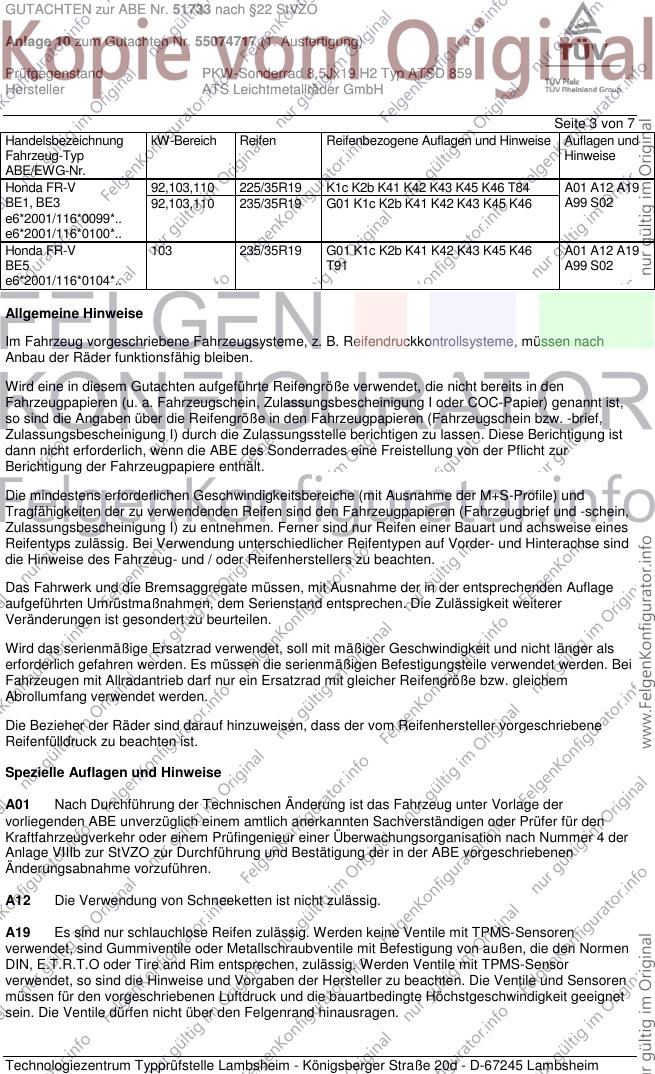

GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Honda FR-V 92,103,110 225/35R19 K1c K2b K41 K42 K43 K45 K46 T84 A01 A12 A19
BE1, BE3 92,103,110 235/35R19 G01 K1c K2b K41 K42 K43 K45 K46 A99 S02
e6*2001/116*0099*..
e6*2001/116*0100*..
Honda FR-V 103 235/35R19 G01 K1c K2b K41 K42 K43 K45 K46 A01 A12 A19
BE5 T91 A99 S02
e6*2001/116*0104*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 7
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 7
K3n An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich der Seitenmarkierungsleuchten bzw. Fahrtrichtungsanzeiger um
5mm nachzuarbeiten (z.B. Erwärmen und nach außen drücken oder Ausschneiden) und dauerhaft zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 7
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 7
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Dezember 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Dezember 2017
Blauth 00284782.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
