GUTACHTEN zur ABE Nr. 50788 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5J x16H2 Typ SIN 656
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 7
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Singa
Typ SIN 656
Radgröße 6,5J x16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
H5 SIN 656 H5 / ohne Ring 5/114,3/64,1 45 655 2130
Kennzeichnungen
KBA-Nummer 50788
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SIN 656
Radgröße 6,5J x16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienmutter M12x1,5 Kugel D=24 mm 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50788 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5J x16H2 Typ SIN 656
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord (VI) 113 205/50R16 K2b K56 A01 A12 A21
CL3, CL4 113 225/45R16 K2b K56 R70 A99 V16 S01
e11*98/14*0165*..,
e11*98/14*0166*..
Honda Accord (VI) 147 205/55R16 K56 A01 A12 A21
Coupé 147 215/50R16 K2b K42 K56 A99 V16 S01
CG2 147 215/55R16 K2b K42 K56
e6*95/54/0049*.. 147 225/50R16 K1a K2c K42 K56
Honda Accord (VII) 103-140 205/55R16 A12 A21 A99
CL7, CL9, CN1 103-140 225/50R16 A01 K1c K2b K46 K56 Sth V16 S01
e6*2001/116*0091,
0092, 0096*..
Honda Accord (VII) 103-140 205/55R16 A12 A21 A99
Tourer 103-140 225/50R16 A01 K1c K2c K42 K46 Car V16 S01
CM1,CM2,CN2
e6*2001/116*0093,
0094,0097*..
Honda Accord (VIII) 110, 115 215/55R16 A90 A21 A99 B03
CU1,CU3 110, 115 215/60R16 A90 Lim S01
e6*2001/116* 110, 115 225/55R16 A12
0113, 0115*.. 115 205/60R16 A31
Honda Accord (VIII) 110, 115 215/55R16 A90 A21 A99 B03
Tourer 110, 115 215/60R16 A90 Car S01
CW1, CW3 110, 115 225/55R16 A12
e6*2001/116* 115 205/60R16 A31
0120,0122*..
Honda CR-V (I) 94,108 205/65R16 A12 A21 A99
RD1, RD3 94,108 215/60R16 A01 K1a S01
e6*95/54*0044*.., 94,108 225/55R16 A01 K1c K2b K42
e6*98/14*0076*.. 94,108 225/60R16 A01 K1c K2b K42
Honda CR-V (II) 110 205/65R16 A13 A21 A99 S01
RD8 110 215/60R16 A12
e11*98/14*0190* 110 225/60R16 A01 A12 K1c K42
00-01
Honda CR-V (II) 103-110 215/65R16 A12 A21 A99
RD8, RD9 103-110 225/60R16 A01 K1c K42 S01
e11*98/14*0190*02-..
e11*2001/116*0234*.
Honda CR-Z 84 195/55R16 A33 A21 A99 Cpe
ZF1 84 205/50R16 A12 S01
e11*2007/46*0100*..
Honda Civic (IX) 73, 104 195/60R16 A11 R37 A21 A99 Flh
FK1, FK2, FK3 73-110 205/50R16 A33 T87 V16 S01
e11*2001/116* 73-110 205/55R16 A33
0255*07-.., 73-110 215/55R16 A12
0256*07-.., 73-110 225/50R16 A12
0257*06-..
- ab Modell 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50788 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5J x16H2 Typ SIN 656
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic (IX) 88,104 205/50R16 A33 T87 A21 A99 Car
Tourer 88,104 205/55R16 A33 V16 S01
FK2, FK3 88,104 215/55R16 A12
e11*2001/116* 88,104 225/50R16 A12
0256*11-..,
0257*10-..
- ab Modell 2014
Honda Civic (VII) Sport 66-118 205/50R16 R37 A12 A21 A99
EP1,-2,-4, EV1 66-118 205/55R16 Flh H5l S01
e11*98/14* 66-118 215/50R16
0173, 0174, 0188*..
e11*2001/116*0198*.
Honda Civic (VIII) 61-103 205/55R16 A12 A21 A99
FK1, FK2, FK3 61-103 215/55R16 Flh V16 S01
e11*2001/116* 61-103 225/50R16
0255*00-06,
0256*00-06,
0257*00-05
Honda Civic (VIII) 4- 92, 104 195/55R16 A90 A21 A99 Sth
Türer 92, 104 195/60R16 A90 S01
FB1,FB2,FB7,FB8 92, 104 205/50R16 A12
e11*2007/46*0183*..; 92, 104 205/55R16 A12
e11*2007/46*0184*..; 92, 104 215/55R16 A12
e11*2007/46*0185*..;
e11*2007/46*0186*..
Honda Civic (VIII) 70 195/55R16 A12 A21 A99
Hybrid 70 205/55R16 Lim S01
FD3
e11*2001/116*0271*.
Honda Civic (VIII) 73-148 205/55R16 A12 A21 A99
Type S/R 73-148 215/55R16 Flh V16 S01
FN1, FN2, FN3, FN4 73-148 225/50R16 A01 K42
e11*2001/116*
0297,0306,0298,
0334*..
Honda FR-V 92,103,110 205/55R16 A12 A21 A99
BE1, BE3 92,103,110 225/50R16 V16 S01
e6*2001/116*0099*..
e6*2001/116*0100*..
Honda FR-V 103 205/55R16 T89 A12 A21 A99
BE5 103 225/50R16 V16 S01
e6*2001/116*0104*..
Honda HR-V 77-91 205/55R16 A12 A21 A99
GH1,2,3,4 77-91 205/60R16 S01
e6*98/14*0062, 77-91 215/55R16
0063, 0067, 0068*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50788 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5J x16H2 Typ SIN 656
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 7
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50788 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5J x16H2 Typ SIN 656
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 7
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
H5l Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

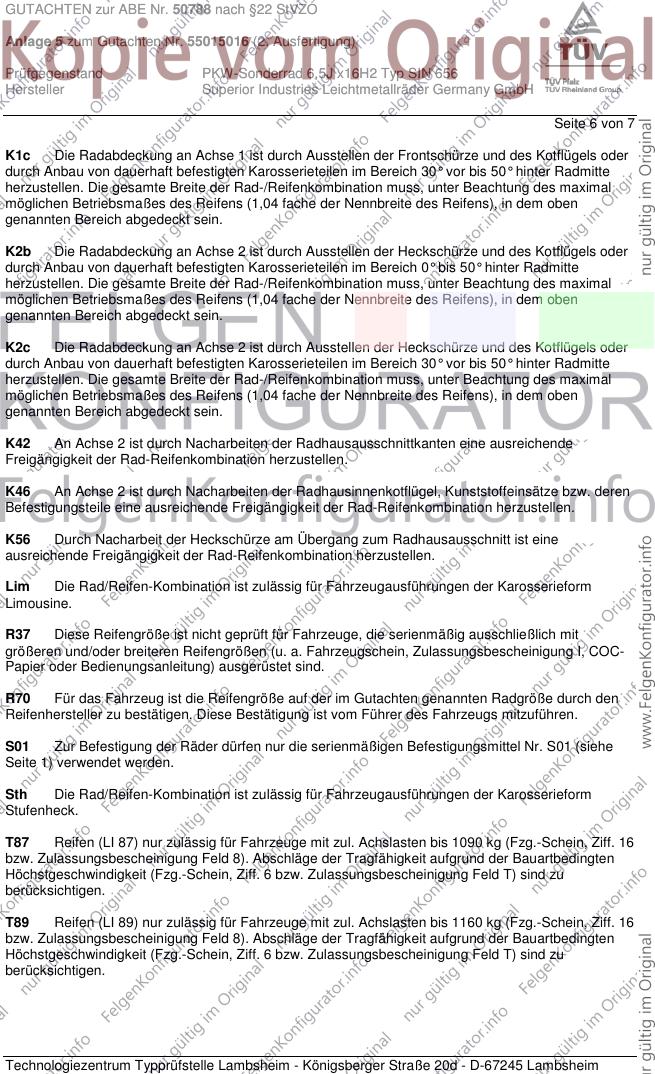

GUTACHTEN zur ABE Nr. 50788 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5J x16H2 Typ SIN 656
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 7
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50788 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5J x16H2 Typ SIN 656
Hersteller Superior Industries Leichtmetallräder Germany GmbH

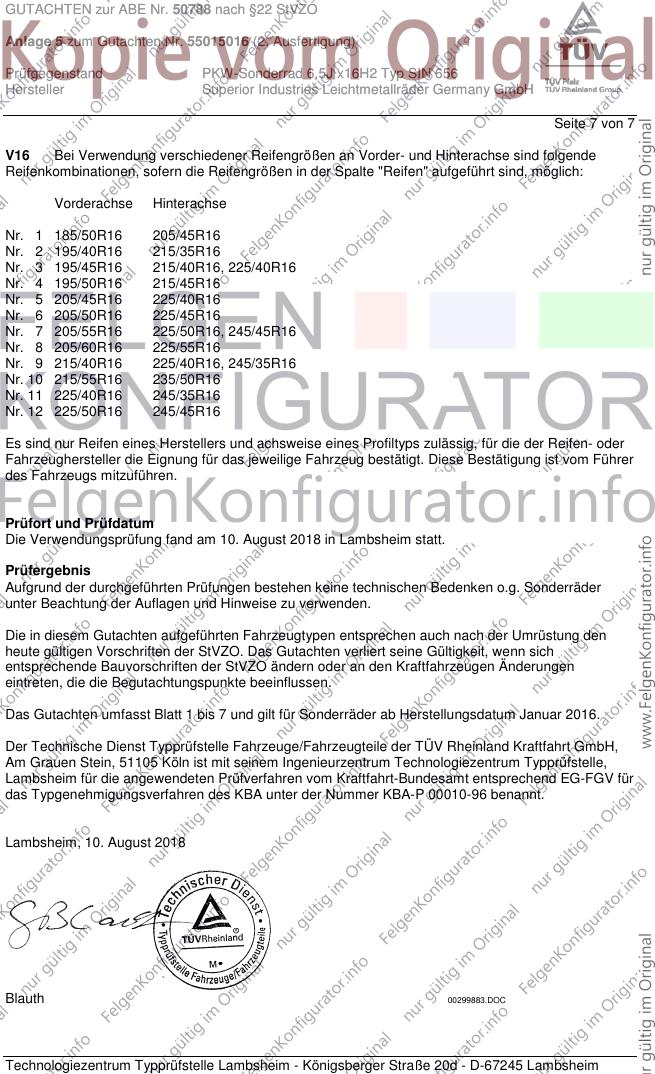

Seite 7 von 7
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. August 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. August 2018
Blauth 00299883.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
