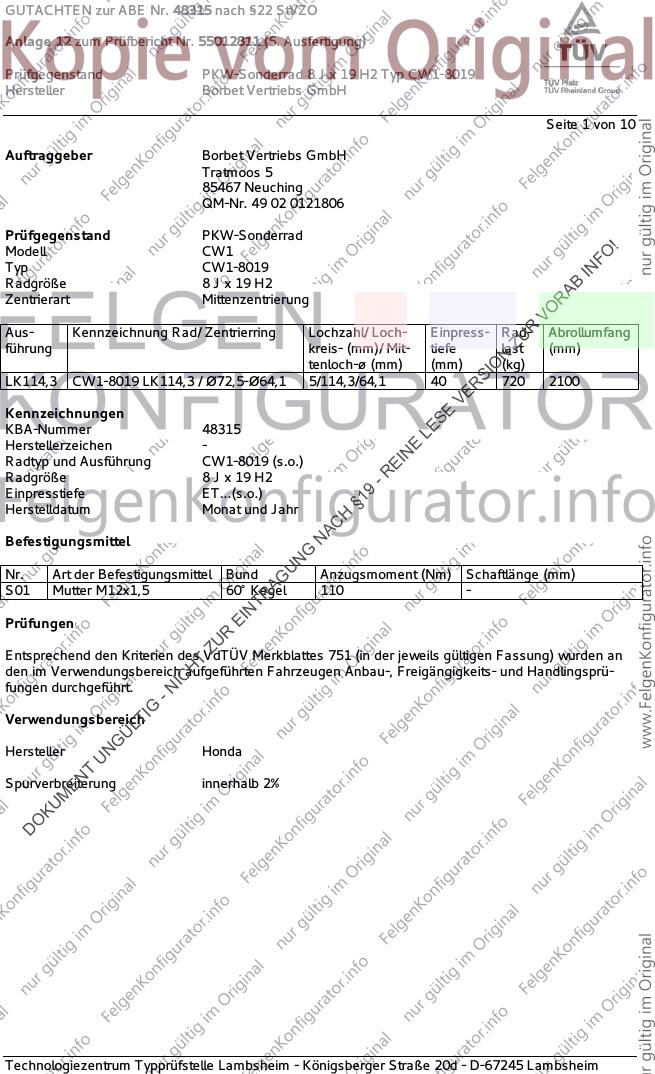

GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH
Seite 1 von 10
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Neuching
QM-Nr. 49 02 0121806
Prüfgegenstand PKW-Sonderrad
Modell CW1
!
FO
Typ CW1-8019
IN
Radgröße 8 J x 19 H2
AB
Zentrierart Mittenzentrierung
R
VO
R
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
ZU
führung kreis- (mm)/ Mit- tiefe last (mm)
N
tenloch-ø (mm) (mm) (kg)
O
SI
LK114,3 CW1-8019 LK114,3 / Ø72,5-Ø64,1 5/114,3/64,1 40 720 2100
R
VE
Kennzeichnungen
SE
KBA-Nummer 48315
LE
Herstellerzeichen -
E
N
Radtyp und Ausführung CW1-8019 (s.o.)
EI
-R
Radgröße 8 J x 19 H2
Einpresstiefe ET...(s.o.)
9
§1
Herstelldatum Monat und Jahr
H
AC
Befestigungsmittel
N
G
N
U
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
AG
S01 Mutter M12x1,5 60° Kegel 110 -
TR
N
EI
Prüfungen
R
ZU
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
T
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
H
IC
fungen durchgeführt.
-N
IG
Verwendungsbereich
LT
Ü
G
Hersteller Honda
N
U
T
EN
Spurverbreiterung innerhalb 2%
M
KU
O
D
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

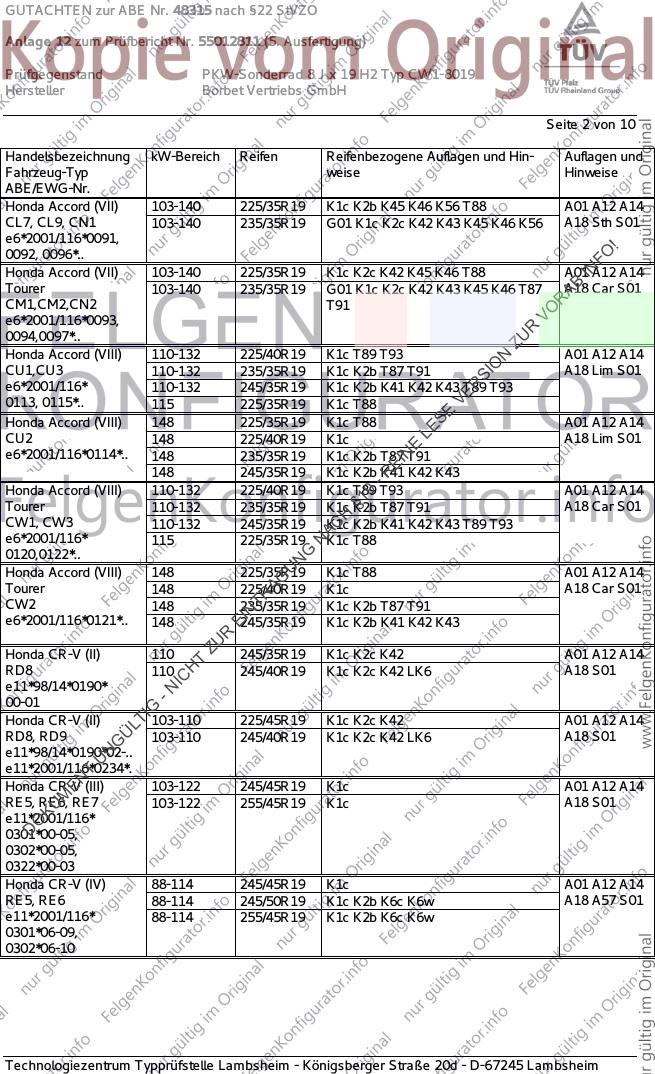

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Accord (VII) 103-140 225/35R19 K1c K2b K45 K46 K56 T88 A01 A12 A14
CL7, CL9, CN1 103-140 235/35R19 G01 K1c K2c K42 K43 K45 K46 K56 A18 Sth S01
e6*2001/116*0091,
!
0092, 0096*..
FO
IN
Honda Accord (VII) 103-140 225/35R19 K1c K2c K42 K45 K46 T88 A01 A12 A14
AB
Tourer 103-140 235/35R19 G01 K1c K2c K42 K43 K45 K46 T87 A18 Car S01
R
CM1,CM2,CN2 T91
VO
e6*2001/116*0093,
R
0094,0097*..
ZU
Honda Accord (VIII) 110-132 225/40R19 K1c T89 T93 A01 A12 A14
N
O
CU1,CU3 110-132 235/35R19 K1c K2b T87 T91 A18 Lim S01
SI
e6*2001/116*
R
110-132 245/35R19 K1c K2b K41 K42 K43 T89 T93
VE
0113, 0115*.. 115 225/35R19 K1c T88
SE
Honda Accord (VIII) 148 225/35R19 K1c T88 A01 A12 A14
LE
CU2 148 225/40R19 K1c A18 Lim S01
e6*2001/116*0114*.. 148 235/35R19 E
K1c K2b T87 T91
N
EI
148 245/35R19 K1c K2b K41 K42 K43
-R
Honda Accord (VIII) 110-132 225/40R19 K1c T89 T93 A01 A12 A14
9
§1
Tourer 110-132 235/35R19 K1c K2b T87 T91 A18 Car S01
H
CW1, CW3 110-132 245/35R19 K1c K2b K41 K42 K43 T89 T93
AC
e6*2001/116* 115 225/35R19 K1c T88
N
0120,0122*..
G
N
U
Honda Accord (VIII) 148 225/35R19 K1c T88 A01 A12 A14
AG
Tourer 148 225/40R19 K1c A18 Car S01
TR
CW2 148 235/35R19 K1c K2b T87 T91
N
e6*2001/116*0121*..
EI
148 245/35R19 K1c K2b K41 K42 K43
R
ZU
Honda CR-V (II) 110 245/35R19 K1c K2c K42 A01 A12 A14
T
RD8 110 245/40R19 K1c K2c K42 LK6 A18 S01
H
IC
e11*98/14*0190*
-N
00-01
IG
Honda CR-V (II) 103-110 225/45R19 K1c K2c K42 A01 A12 A14
LT
RD8, RD9 A18 S01
Ü
103-110 245/40R19 K1c K2c K42 LK6
G
e11*98/14*0190*02-..
N
U
e11*2001/116*0234*.
T
EN
Honda CR-V (III) 103-122 245/45R19 K1c A01 A12 A14
M
RE5, RE6, RE7 103-122 255/45R19 K1c A18 S01
KU
e11*2001/116*
O
D
0301*00-05,
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 245/45R19 K1c A01 A12 A14
RE5, RE6 88-114 245/50R19 K1c K2b K6c K6w A18 A57 S01
e11*2001/116* 88-114 255/45R19 K1c K2b K6c K6w
0301*06-09,
0302*06-10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

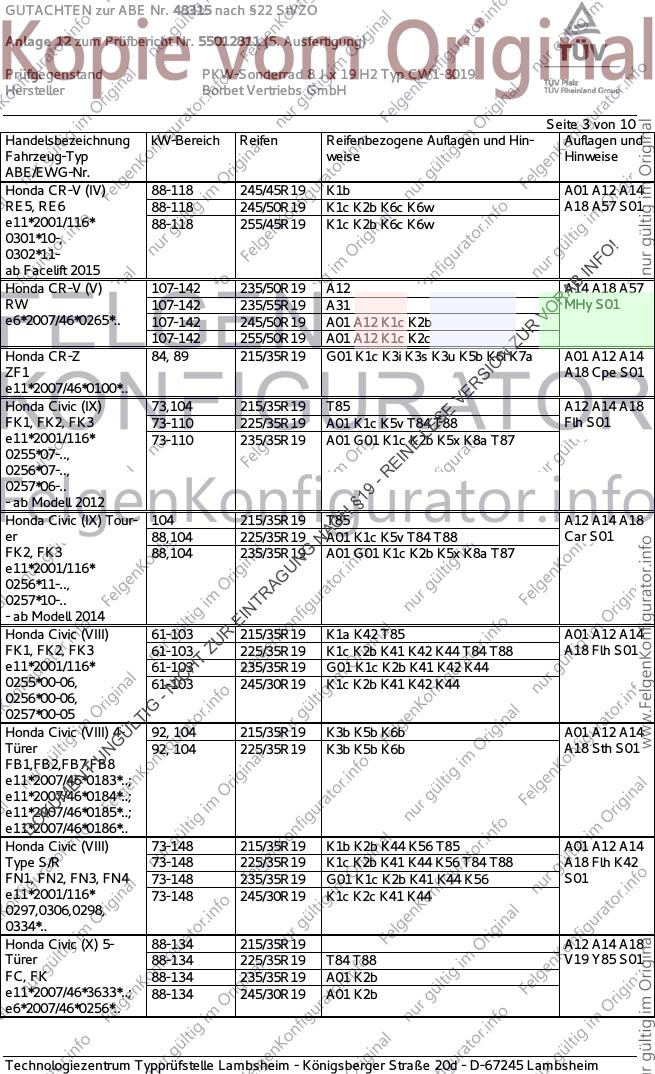

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda CR-V (IV) 88-118 245/45R19 K1b A01 A12 A14
RE5, RE6 88-118 245/50R19 K1c K2b K6c K6w A18 A57 S01
e11*2001/116* 88-118 255/45R19 K1c K2b K6c K6w
0301*10-,
!
0302*11-
FO
ab Facelift 2015
IN
AB
Honda CR-V (V) 107-142 235/50R19 A12 A14 A18 A57
R
RW 107-142 235/55R19 A31 MHy S01
VO
e6*2007/46*0265*.. 107-142 245/50R19 A01 A12 K1c K2b
R
107-142 255/50R19 A01 A12 K1c K2c
ZU
Honda CR-Z 84, 89 215/35R19 G01 K1c K3i K3s K3u K5b K6i K7a A01 A12 A14
N
O
ZF1 A18 Cpe S01
SI
R
e11*2007/46*0100*..
VE
Honda Civic (IX) 73,104 215/35R19 T85 A12 A14 A18
SE
FK1, FK2, FK3 73-110 225/35R19 A01 K1c K5v T84 T88 Flh S01
LE
e11*2001/116* 73-110 235/35R19 A01 G01 K1c K2b K5x K8a T87
0255*07-.., E
N
EI
0256*07-..,
-R
0257*06-..
9
§1
- ab Modell 2012
H
Honda Civic (IX) Tour- 104 215/35R19 T85 A12 A14 A18
AC
er 88,104 225/35R19 A01 K1c K5v T84 T88 Car S01
N
FK2, FK3 88,104 235/35R19 A01 G01 K1c K2b K5x K8a T87
G
N
e11*2001/116*
U
AG
0256*11-..,
TR
0257*10-..
N
- ab Modell 2014
EI
Honda Civic (VIII) 61-103 215/35R19 K1a K42 T85 A01 A12 A14
R
ZU
FK1, FK2, FK3 61-103 225/35R19 K1c K2b K41 K42 K44 T84 T88 A18 Flh S01
T
e11*2001/116* 61-103 235/35R19 G01 K1c K2b K41 K42 K44
H
IC
0255*00-06, 61-103 245/30R19 K1c K2b K41 K42 K44
-N
0256*00-06,
IG
0257*00-05
LT
Honda Civic (VIII) 4- 92, 104 215/35R19 K3b K5b K6b A01 A12 A14
Ü
G
Türer 92, 104 225/35R19 K3b K5b K6b A18 Sth S01
N
U
FB1,FB2,FB7,FB8
T
e11*2007/46*0183*..;
EN
e11*2007/46*0184*..;
M
KU
e11*2007/46*0185*..;
O
e11*2007/46*0186*..
D
Honda Civic (VIII) 73-148 215/35R19 K1b K2b K44 K56 T85 A01 A12 A14
Type S/R 73-148 225/35R19 K1c K2b K41 K44 K56 T84 T88 A18 Flh K42
FN1, FN2, FN3, FN4 73-148 235/35R19 G01 K1c K2b K41 K44 K56 S01
e11*2001/116* 73-148 245/30R19 K1c K2c K41 K44
0297,0306,0298,
0334*..
Honda Civic (X) 5- 88-134 215/35R19 A12 A14 A18
Türer 88-134 225/35R19 T84 T88 V19 Y85 S01
FC, FK 88-134 235/35R19 A01 K2b
e11*2007/46*3633*..; 88-134 245/30R19 A01 K2b
e6*2007/46*0256*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic (X) Lim- 88-134 215/35R19 A12 A14 A18
ousine 88-134 225/35R19 Lim V19 S01
FC, FK 88-134 235/35R19
e11*2007/46*3633*..; 88-134 245/30R19 A01 K2b
!
e6*2007/46*0256*..
FO
IN
Honda FR-V 92,103,110 215/35R19 K1a K1b K41 K45 K46 T85 A01 A12 A14
AB
BE1, BE3 92,103,110 225/35R19 K1c K41 K42 K43 K45 K46 T84 A18 K2b S01
R
e6*2001/116*0099*.. 92,103,110 235/35R19 G01 K1c K41 K42 K43 K45 K46
VO
e6*2001/116*0100*..
R
Honda FR-V 103 235/35R19 G01 K1c K2b K41 K42 K43 K45 K46 A01 A12 A14
ZU
BE5 T91 A18 S01
N
O
e6*2001/116*0104*..
SI
R
Honda HR-V 77-91 225/35R19 K1c K2c A01 A12 A14
VE
GH1,2,3,4 77-91 235/35R19 K1c K2c A18 S01
SE
e6*98/14*0062,
LE
0063, 0067, 0068*..
Honda HR-V 88, 96 225/40R19 K1c K2b E A01 A12 A14
N
EI
RU 88, 96 235/40R19 K1c K2b K5v K8a A18 A58 X95
-R
e6*2007/46*0158*.. S01
9
§1
Honda HR-V 96, 134 225/40R19 K1c K2b A01 A12 A14
H
RU 96, 134 225/45R19 K1c K2b K5v K8a A18 A58 X86
AC
e6*2007/46*0158*.. 96, 134 235/40R19 K1c K2b K5v K8a S01
N
G
N
Allgemeine Hinweise
U
AG
TR
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
N
Anbau der Räder funktionsfähig bleiben.
EI
R
ZU
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
T
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
H
IC
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
-N
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
IG
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
LT
Fahrzeugpapiere enthält.
Ü
G
N
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
U
T
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
EN
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
M
KU
geschwindigkeit sind zu berücksichtigen.
O
D
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

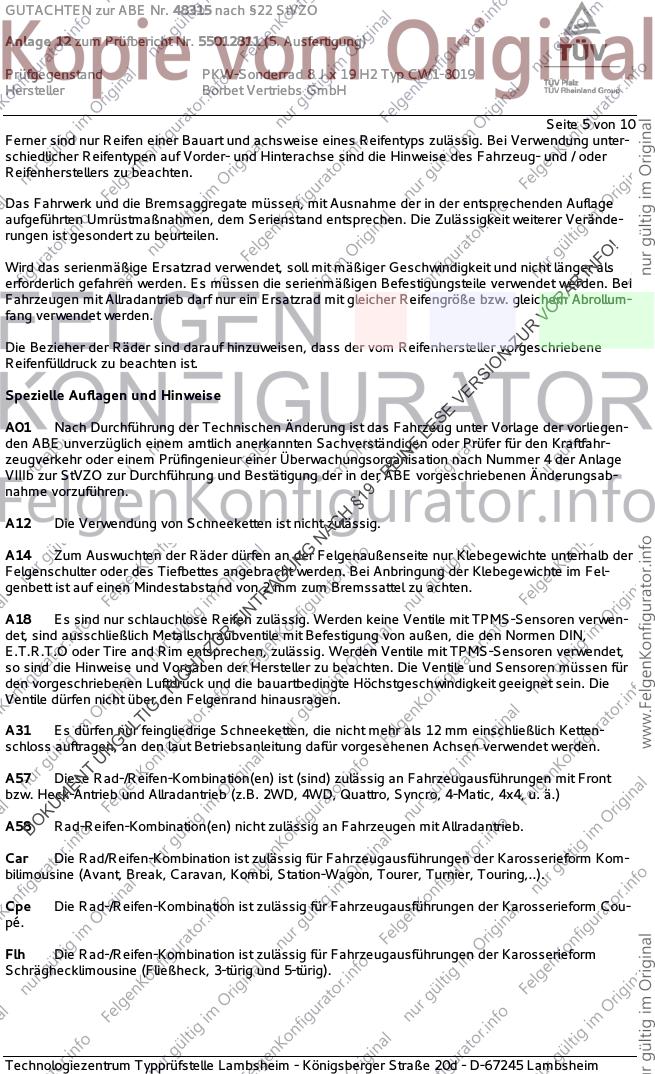

Seite 5 von 10
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
!
FO
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
IN
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
AB
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
R
VO
fang verwendet werden.
R
ZU
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
N
Reifenfülldruck zu beachten ist.
O
SI
R
Spezielle Auflagen und Hinweise
VE
SE
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
LE
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
E
N
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
EI
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
-R
nahme vorzuführen.
9
§1
H
A12 Die Verwendung von Schneeketten ist nicht zulässig.
AC
N
G
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
N
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
U
AG
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
TR
N
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
EI
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
R
ZU
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
T
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
H
IC
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
-N
Ventile dürfen nicht über den Felgenrand hinausragen.
IG
LT
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
Ü
G
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
N
U
T
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
EN
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
M
KU
O
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
D
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

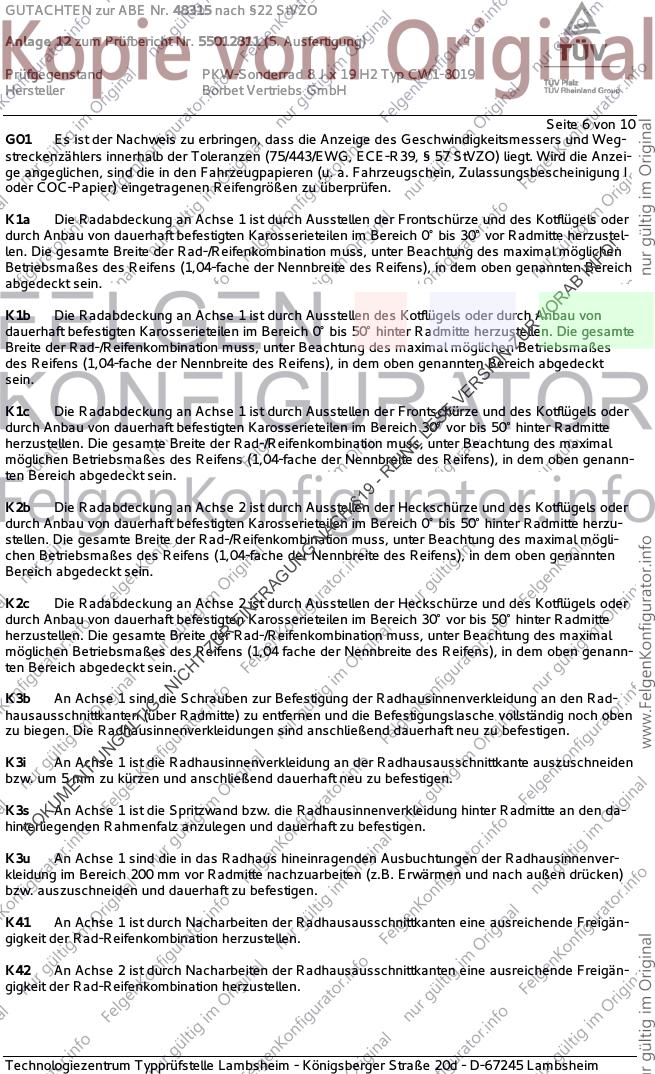

Seite 6 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
!
FO
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
IN
abgedeckt sein.
AB
R
VO
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
R
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
ZU
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
N
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
O
SI
sein.
R
VE
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
SE
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
LE
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
E
N
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
EI
ten Bereich abgedeckt sein.
-R
9
§1
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
H
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
AC
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
N
G
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
N
Bereich abgedeckt sein.
U
AG
TR
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
N
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
EI
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
R
ZU
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
T
ten Bereich abgedeckt sein.
H
IC
-N
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
IG
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
LT
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Ü
G
N
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
U
T
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
EN
M
KU
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
O
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
D
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

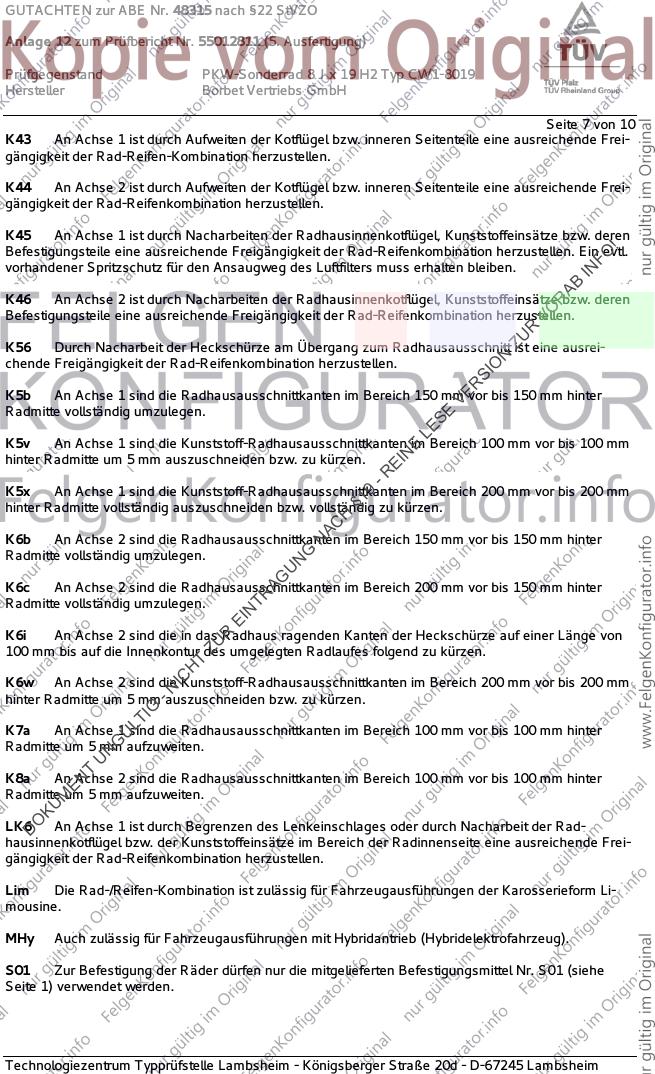

Seite 7 von 10
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
!
FO
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
IN
AB
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
R
VO
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
R
ZU
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
N
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
O
SI
R
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
VE
Radmitte vollständig umzulegen.
SE
LE
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
E
N
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
EI
-R
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
9
§1
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
H
AC
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
N
G
Radmitte vollständig umzulegen.
N
U
AG
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
TR
Radmitte vollständig umzulegen.
N
EI
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
R
ZU
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
T
H
IC
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
-N
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
IG
LT
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Ü
G
Radmitte um 5 mm aufzuweiten.
N
U
T
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
EN
Radmitte um 5 mm aufzuweiten.
M
KU
O
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
D
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

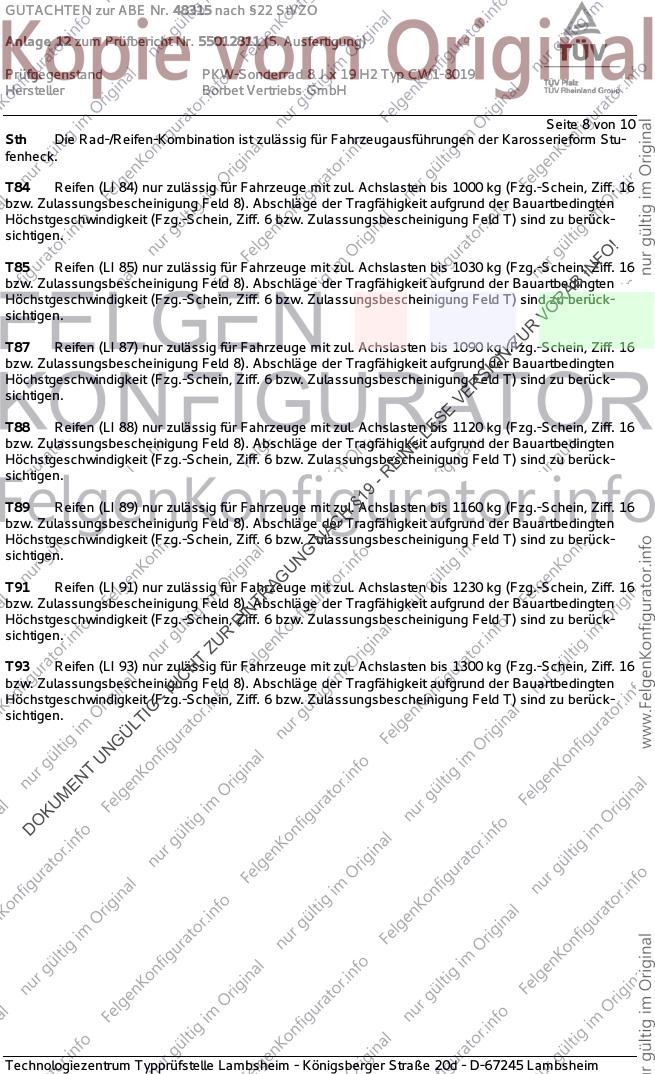

Seite 8 von 10
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
!
FO
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
IN
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
AB
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
R
VO
sichtigen.
R
ZU
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
N
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
O
SI
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
R
sichtigen.
VE
SE
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
LE
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
E
N
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
EI
sichtigen.
-R
9
§1
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
H
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
AC
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
N
G
sichtigen.
N
U
AG
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
TR
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
N
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
EI
sichtigen.
R
ZU
T
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
H
IC
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
-N
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
IG
sichtigen.
LT
Ü
G
N
U
T
EN
M
KU
O
D
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

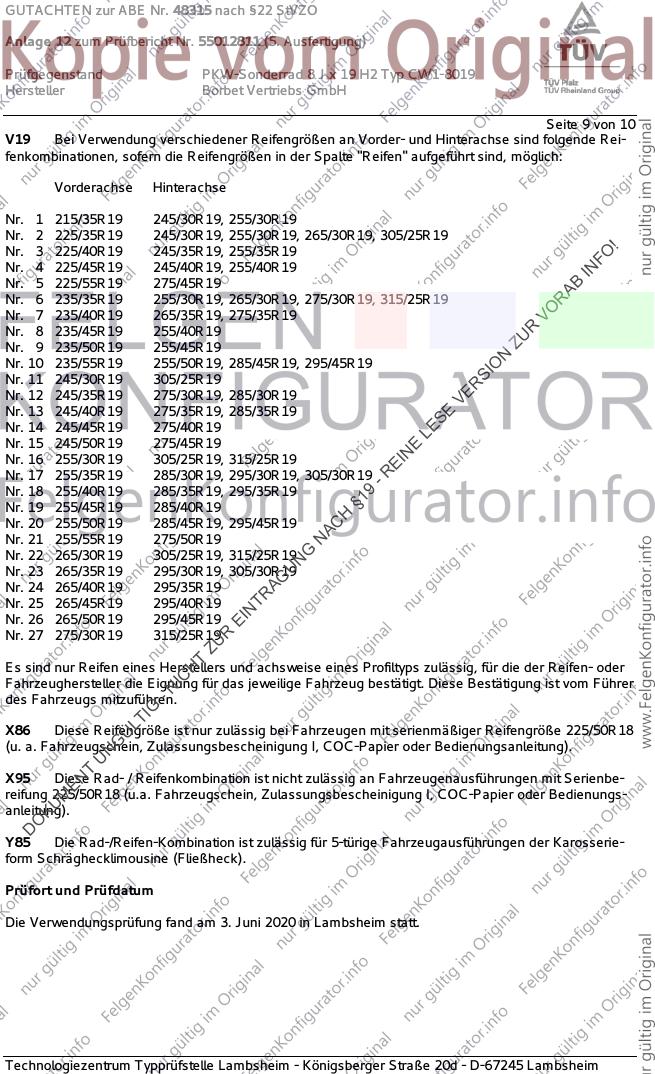

Seite 9 von 10
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
!
FO
Nr. 4 225/45R19 245/40R19, 255/40R19
IN
Nr. 5 225/55R19 275/45R19
AB
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
R
VO
Nr. 7 235/40R19 265/35R19, 275/35R19
R
Nr. 8 235/45R19 255/40R19
ZU
Nr. 9 235/50R19 255/45R19
N
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
O
SI
Nr. 11 245/30R19 305/25R19
R
Nr. 12 245/35R19 275/30R19, 285/30R19
VE
Nr. 13 245/40R19 275/35R19, 285/35R19
SE
Nr. 14 245/45R19 275/40R19
LE
Nr. 15 245/50R19 275/45R19
E
N
Nr. 16 255/30R19 305/25R19, 315/25R19
EI
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
-R
Nr. 18 255/40R19 285/35R19, 295/35R19
9
§1
Nr. 19 255/45R19 285/40R19
H
Nr. 20 255/50R19 285/45R19, 295/45R19
AC
Nr. 21 255/55R19 275/50R19
N
G
Nr. 22 265/30R19 305/25R19, 315/25R19
N
Nr. 23 265/35R19 295/30R19, 305/30R19
U
AG
Nr. 24 265/40R19 295/35R19
TR
Nr. 25 265/45R19 295/40R19
N
Nr. 26 265/50R19 295/45R19
EI
Nr. 27 275/30R19 315/25R19
R
ZU
T
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
H
IC
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
-N
des Fahrzeugs mitzuführen.
IG
LT
X86 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/50R18
Ü
G
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
N
U
T
X95 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugenausführungen mit Serienbe-
EN
reifung 225/50R18 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungs-
M
KU
anleitung).
O
D
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Juni 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55012811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
!
FO
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
IN
Begutachtungspunkte beeinflussen.
AB
R
VO
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
R
ZU
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
N
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
O
SI
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
R
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
VE
SE
LE
Lambsheim, 3. Juni 2020
