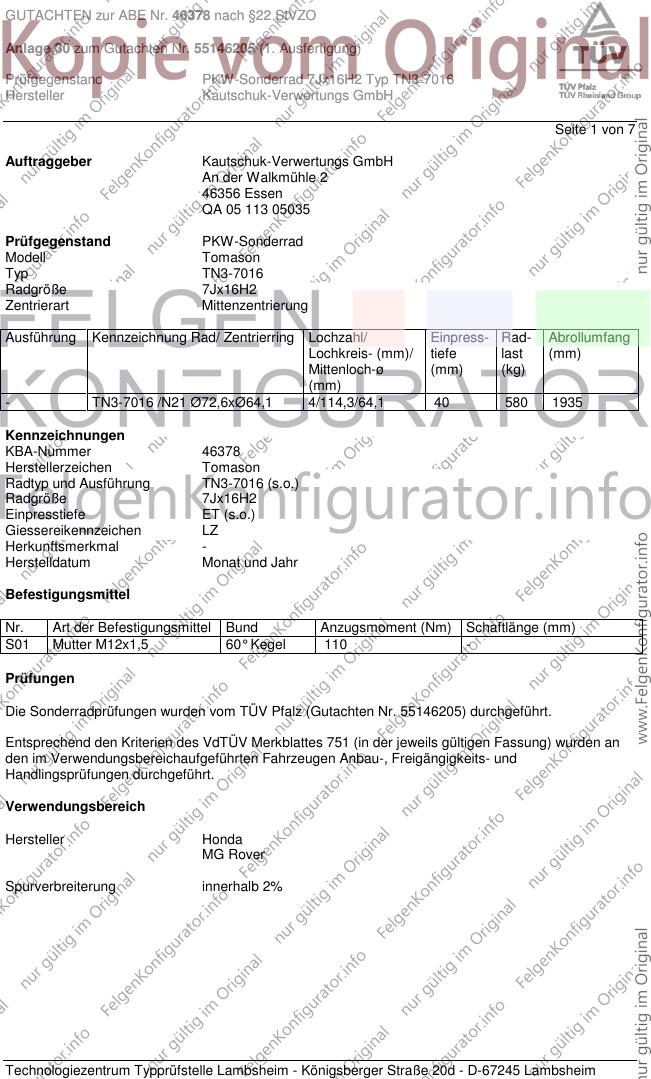

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55146205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 7
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN3-7016 /N21 Ø72,6xØ64,1 4/114,3/64,1 40 580 1935
Kennzeichnungen
KBA-Nummer 46378
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55146205) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
MG Rover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55146205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hon. Accord Coupé 108 205/55R16 K56 A01 A02 A04
CG4 108 215/50R16 K42 K49 K50 K56 A05 A08 A09
e6*95/54*0048*.. 108 225/50R16 K42 K49 K50 K56 A12 A14 A22
V16 S01
Hon. Civic Aerodeck 124 195/45R16 K42 K45 K50 K56 A01 A02 A04
MC2 124 205/45R16 K42 K45 K49 K50 K56 A05 A08 A09
e11*96/79*0090*.. 124 215/40R16 K42 K44 K45 K49 K50 K56 A12 A14 A22
V16 S01
Honda Accord 66-98 205/50R16 K41 K42 K49 K50 A01 A02 A04
CB3 66-98 225/45R16 K41 K42 K49 K50 A05 A08 A09
F280 A12 A14 A22
V16 S01
Honda Accord 108-110 205/50R16 K41 K42 K49 K50 A01 A02 A04
CB7, CB8 108-110 225/45R16 K41 K42 K49 K50 A05 A08 A09
F312, F714 A12 A14 A22
V16 S01
Honda Accord 98 205/50R16 K41 K42 K49 K50 A01 A02 A04
CC1 98 225/45R16 K41 K42 K49 K50 A05 A08 A09
F985 A12 A14 A22
V16 S01
Honda Accord 85-116 205/50R16 K42 K49 K50 K56 A01 A02 A04
CC7 85-116 215/45R16 K42 K49 K50 K56 A05 A08 A09
G247 85-116 225/40R16 K42 K49 K50 K56 R70 A12 A14 A22
85-116 225/45R16 K42 K49 K50 K56 L05 V16 Z49
S01
Honda Accord 98 205/50R16 K42 K49 K50 K56 A01 A02 A04
CC9 98 215/45R16 K42 K49 K50 K56 A05 A08 A09
G255 98 225/40R16 K42 K49 K50 K56 R70 A12 A14 A22
98 225/45R16 K42 K49 K50 K56 L05 V16 Z49
S01
Honda Accord 110 205/50R16 A01 A02 A04
CD7 110 215/45R16 A05 A08 A09
e11*93/81*0005*.. 110 225/40R16 R70 A12 A14 A22
110 225/45R16 K42 K49 K50
K56 L05 V16
Z49 S01
Honda Accord 100,110 205/50R16 A01 A02 A04
CE1, CE2, CD9 100,110 215/45R16 A05 A08 A09
G689, G690 100,110 225/40R16 R70 A12 A14 A22
e11*93/81* 100,110 225/45R16 K42 K49 K50
0034,0035,0036*.. K56 L05 V16
Z49 S01
Honda Accord 85,96 205/50R16 K42 K49 K56 Z49 A01 A02 A04
CE7, CE8 85,96 215/45R16 K42 K49 K50 K56 Z49 A05 A08 A09
e11*93/81,96/27* 85,96 225/40R16 K42 K49 K50 K56 R70 Z49 A12 A14 A22
0020,0024*.. 85,96 225/45R16 K42 K49 K50 K56 Z49 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55146205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 110 205/50R16 A01 A02 A04
CE9 110 215/45R16 A05 A08 A09
e11*93/81*0025*.., 110 225/40R16 R70 A12 A14 A22
e11*96/27*0025*.. 110 225/45R16 K42 K49 K50
K56 L05 V16
Z49 S01
Honda Accord 77 205/50R16 A01 A02 A04
CF1 77 215/45R16 A05 A08 A09
e11*93/81*0026*.., 77 225/40R16 R70 A12 A14 A22
e11*96/27*0026*.. 77 225/45R16 K42 K49 K50
K56 L05 V16
Z49 S01
Honda Accord 79-108 205/50R16 A01 A02 A04
CG7, 8, 9 79-108 225/45R16 A05 A08 A09
e11*98/14* A12 A14 A22
0103*.. bis 105*.. K42 K50 K56
V16 S01
Honda Accord 74-77 205/50R16 K42 K50 K56 A01 A02 A04
CH2 74-77 225/45R16 K42 K50 K56 A05 A08 A09
e11*98/14*0116*.. A12 A14 A22
V16 S01
Honda Accord 74-108 205/50R16 K42 K50 K56 A01 A02 A04
CH5, 6, 7, 8 74-108 225/45R16 K42 K50 K56 A05 A08 A09
e11*98/14* A12 A14 A22
0117*.. bis 0120*.. V16 S01
Honda Civic 124 195/45R16 K42 K45 A01 A02 A04
MB6 124 205/45R16 K42 K45 K49 A05 A08 A09
e11*96/27*0070*.. 124 215/40R16 K42 K44 K45 K49 A12 A14 A22
K50 K56 V16
S01
Honda Legend 124 205/50R16 A01 A02 A04
HS 124 225/45R16 K50 A05 A08 A09
E528 A12 A14 A22
K42 K49 V16
S01
Honda Legend 124 205/50R16 A01 A02 A04
KA3, KA4 124 225/45R16 K50 A05 A08 A09
E763, F107 A12 A14 A22
K42 K49 V16
S01
Honda Prelude 136 205/50R16 A01 A02 A04
BB1 A05 A08 A09
G256 A12 A14 A22
K42 K46 K49
K50 K56 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55146205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Prelude 118 205/50R16 K42 K46 K56 L04 A01 A02 A04
BB2 118 205/50R16 K56 L05 A05 A08 A09
F983 118 225/45R16 K42 K56 L05 A12 A14 A22
K49 K50 V16
S01
Honda Prelude 98 205/50R16 A01 A02 A04
BB3 98 225/45R16 A05 A08 A09
F984 A12 A14 A22
K42 K46 K49
K50 K56 V16
S01
Honda Prelude 98 205/50R16 A01 A02 A04
BB9 98 225/45R16 A05 A08 A09
e6*95/54*0036*.. A12 A14 A22
K42 K49 K50
K56 V16 S01
Rover 6.. 77-147 205/50R16 A01 A02 A04
RH 77-147 215/45R16 A05 A08 A09
G529, 77-147 225/40R16 A12 A14 A22
e11*93/81*0048*.. 77-147 225/45R16 K42 K49 K50
K56 V16 Z49
S01
Rover 8.. 87-132 205/55R16 K42 A01 A02 A04
RS 87-132 215/50R16 K42 A05 A08 A09
G049, 87-132 225/50R16 K42 K45 K90 A12 A14 A22
e11*93/81*0049*.., K49 K56 V16
e11*96/79*0049*.. S01
Rover 8.. 87-130 205/55R16 K42 A01 A02 A04
XS 87-130 215/50R16 K42 A05 A08 A09
E860 87-130 225/50R16 K42 K45 K90 A12 A14 A22
K49 K56 V16
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55146205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 7
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist (sind) nur zulässig an Fahrzeugen mit
Allradlenkung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55146205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 7
L05 Die Verwendung dieser Rad/Reifenkombination(en) ist (sind) nicht zulässig an Fahrzeugen mit
Allradlenkung.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55146205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 2.September 2006
Tufan 00098212.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
