GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH

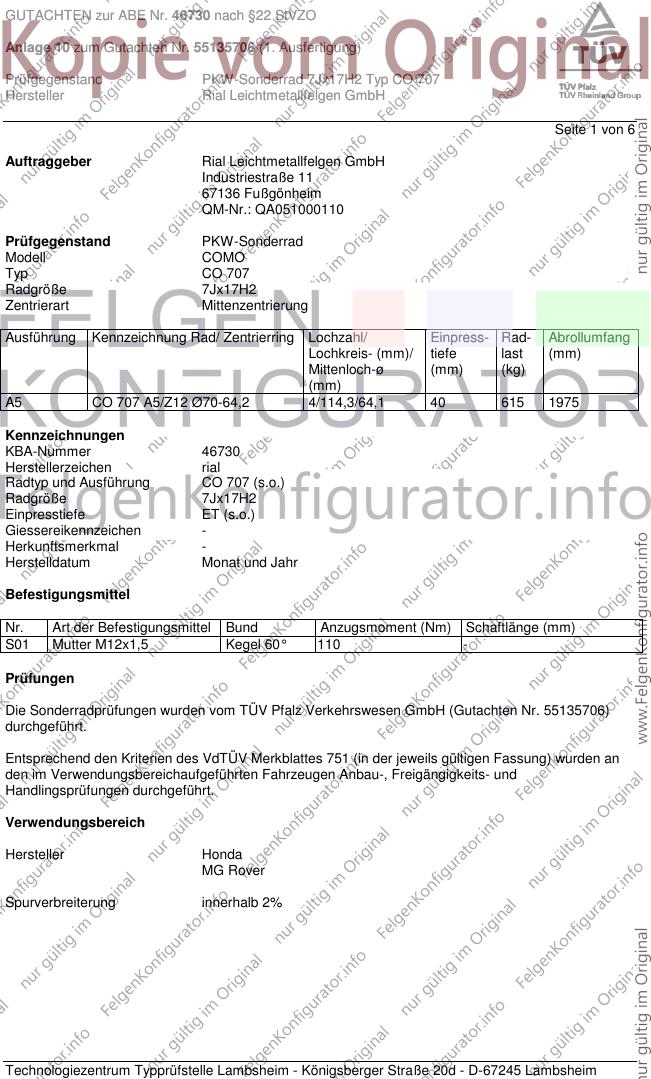

Seite 1 von 6
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A5 CO 707 A5/Z12 Ø70-64,2 4/114,3/64,1 40 615 1975
Kennzeichnungen
KBA-Nummer 46730
Herstellerzeichen rial
Radtyp und Ausführung CO 707 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135706)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
MG Rover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH

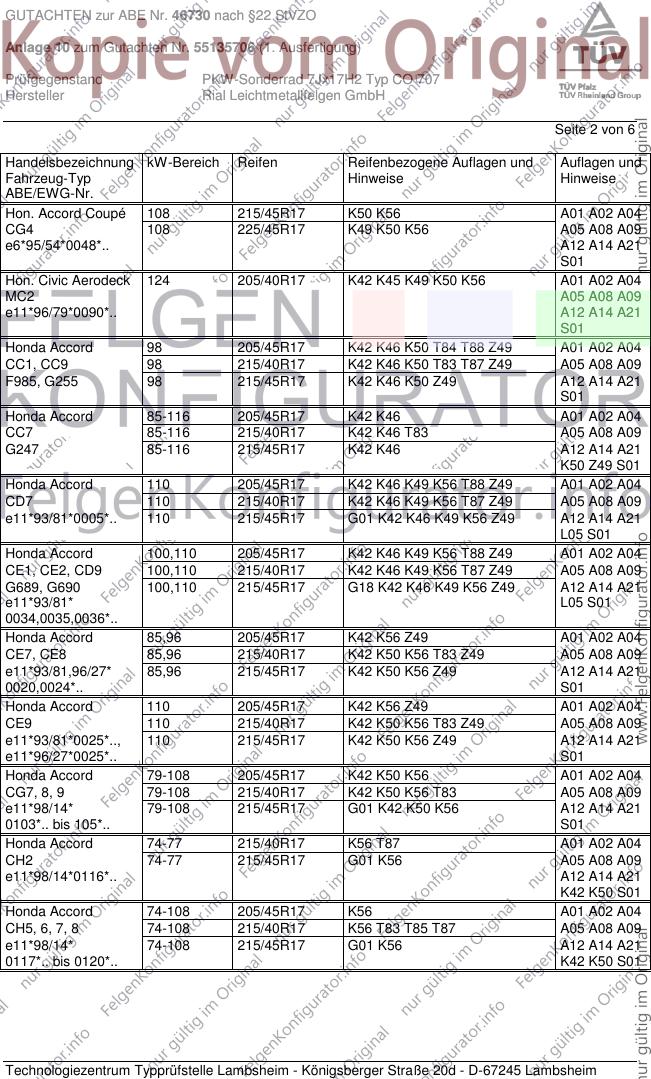

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hon. Accord Coupé 108 215/45R17 K50 K56 A01 A02 A04
CG4 108 225/45R17 K49 K50 K56 A05 A08 A09
e6*95/54*0048*.. A12 A14 A21
S01
Hon. Civic Aerodeck 124 205/40R17 K42 K45 K49 K50 K56 A01 A02 A04
MC2 A05 A08 A09
e11*96/79*0090*.. A12 A14 A21
S01
Honda Accord 98 205/45R17 K42 K46 K50 T84 T88 Z49 A01 A02 A04
CC1, CC9 98 215/40R17 K42 K46 K50 T83 T87 Z49 A05 A08 A09
F985, G255 98 215/45R17 K42 K46 K50 Z49 A12 A14 A21
S01
Honda Accord 85-116 205/45R17 K42 K46 A01 A02 A04
CC7 85-116 215/40R17 K42 K46 T83 A05 A08 A09
G247 85-116 215/45R17 K42 K46 A12 A14 A21
K50 Z49 S01
Honda Accord 110 205/45R17 K42 K46 K49 K56 T88 Z49 A01 A02 A04
CD7 110 215/40R17 K42 K46 K49 K56 T87 Z49 A05 A08 A09
e11*93/81*0005*.. 110 215/45R17 G01 K42 K46 K49 K56 Z49 A12 A14 A21
L05 S01
Honda Accord 100,110 205/45R17 K42 K46 K49 K56 T88 Z49 A01 A02 A04
CE1, CE2, CD9 100,110 215/40R17 K42 K46 K49 K56 T87 Z49 A05 A08 A09
G689, G690 100,110 215/45R17 G18 K42 K46 K49 K56 Z49 A12 A14 A21
e11*93/81* L05 S01
0034,0035,0036*..
Honda Accord 85,96 205/45R17 K42 K56 Z49 A01 A02 A04
CE7, CE8 85,96 215/40R17 K42 K50 K56 T83 Z49 A05 A08 A09
e11*93/81,96/27* 85,96 215/45R17 K42 K50 K56 Z49 A12 A14 A21
0020,0024*.. S01
Honda Accord 110 205/45R17 K42 K56 Z49 A01 A02 A04
CE9 110 215/40R17 K42 K50 K56 T83 Z49 A05 A08 A09
e11*93/81*0025*.., 110 215/45R17 K42 K50 K56 Z49 A12 A14 A21
e11*96/27*0025*.. S01
Honda Accord 79-108 205/45R17 K42 K50 K56 A01 A02 A04
CG7, 8, 9 79-108 215/40R17 K42 K50 K56 T83 A05 A08 A09
e11*98/14* 79-108 215/45R17 G01 K42 K50 K56 A12 A14 A21
0103*.. bis 105*.. S01
Honda Accord 74-77 215/40R17 K56 T87 A01 A02 A04
CH2 74-77 215/45R17 G01 K56 A05 A08 A09
e11*98/14*0116*.. A12 A14 A21
K42 K50 S01
Honda Accord 74-108 205/45R17 K56 A01 A02 A04
CH5, 6, 7, 8 74-108 215/40R17 K56 T83 T85 T87 A05 A08 A09
e11*98/14* 74-108 215/45R17 G01 K56 A12 A14 A21
0117*.. bis 0120*.. K42 K50 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH

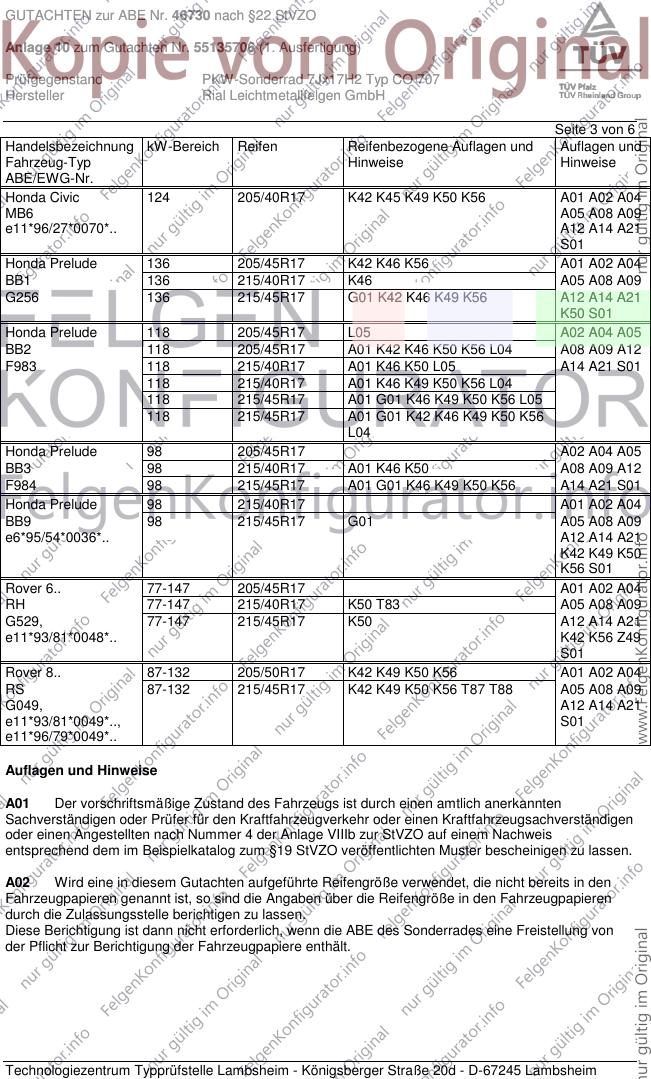

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 124 205/40R17 K42 K45 K49 K50 K56 A01 A02 A04
MB6 A05 A08 A09
e11*96/27*0070*.. A12 A14 A21
S01
Honda Prelude 136 205/45R17 K42 K46 K56 A01 A02 A04
BB1 136 215/40R17 K46 A05 A08 A09
G256 136 215/45R17 G01 K42 K46 K49 K56 A12 A14 A21
K50 S01
Honda Prelude 118 205/45R17 L05 A02 A04 A05
BB2 118 205/45R17 A01 K42 K46 K50 K56 L04 A08 A09 A12
F983 118 215/40R17 A01 K46 K50 L05 A14 A21 S01
118 215/40R17 A01 K46 K49 K50 K56 L04
118 215/45R17 A01 G01 K46 K49 K50 K56 L05
118 215/45R17 A01 G01 K42 K46 K49 K50 K56
L04
Honda Prelude 98 205/45R17 A02 A04 A05
BB3 98 215/40R17 A01 K46 K50 A08 A09 A12
F984 98 215/45R17 A01 G01 K46 K49 K50 K56 A14 A21 S01
Honda Prelude 98 215/40R17 A01 A02 A04
BB9 98 215/45R17 G01 A05 A08 A09
e6*95/54*0036*.. A12 A14 A21
K42 K49 K50
K56 S01
Rover 6.. 77-147 205/45R17 A01 A02 A04
RH 77-147 215/40R17 K50 T83 A05 A08 A09
G529, 77-147 215/45R17 K50 A12 A14 A21
e11*93/81*0048*.. K42 K56 Z49
S01
Rover 8.. 87-132 205/50R17 K42 K49 K50 K56 A01 A02 A04
RS 87-132 215/45R17 K42 K49 K50 K56 T87 T88 A05 A08 A09
G049, A12 A14 A21
e11*93/81*0049*.., S01
e11*96/79*0049*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH

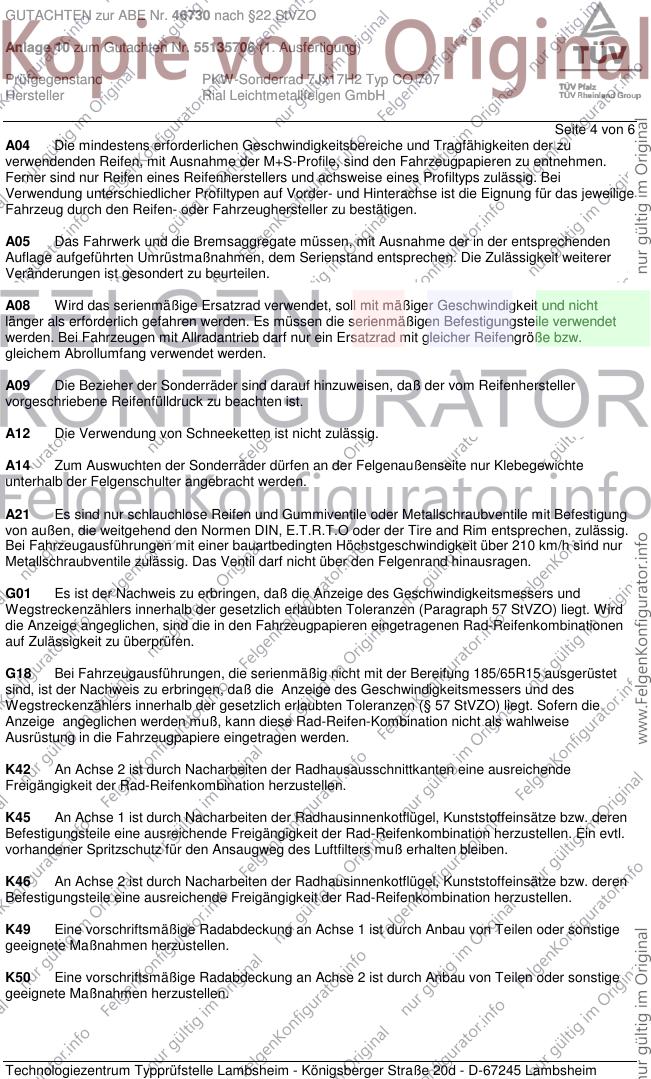

Seite 4 von 6
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G18 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 185/65R15 ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH

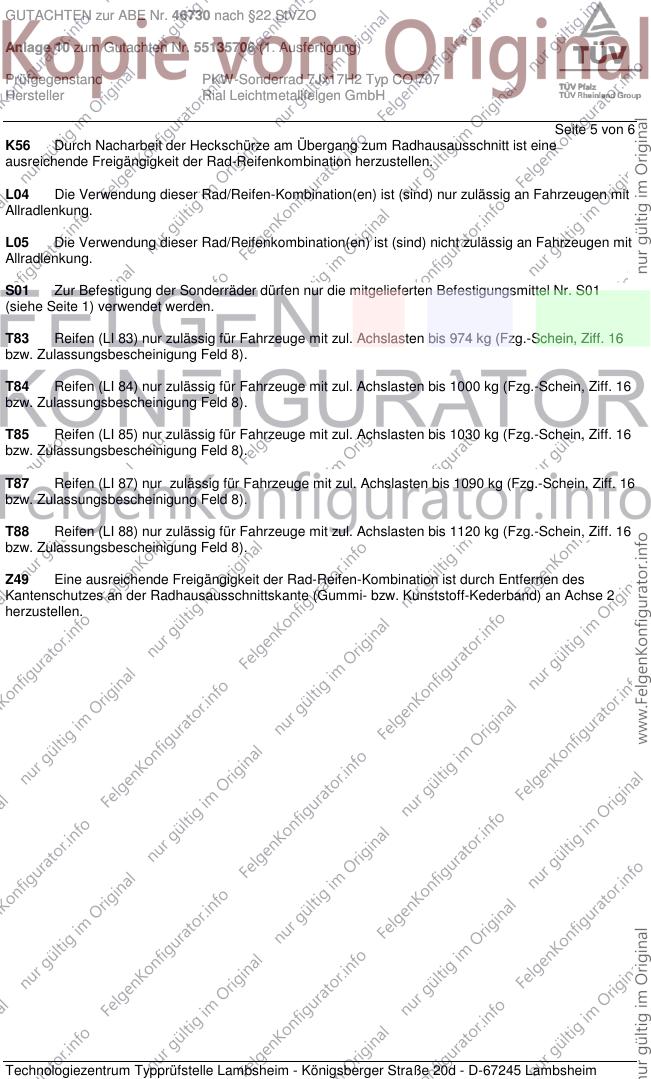

Seite 5 von 6
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist (sind) nur zulässig an Fahrzeugen mit
Allradlenkung.
L05 Die Verwendung dieser Rad/Reifenkombination(en) ist (sind) nicht zulässig an Fahrzeugen mit
Allradlenkung.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH

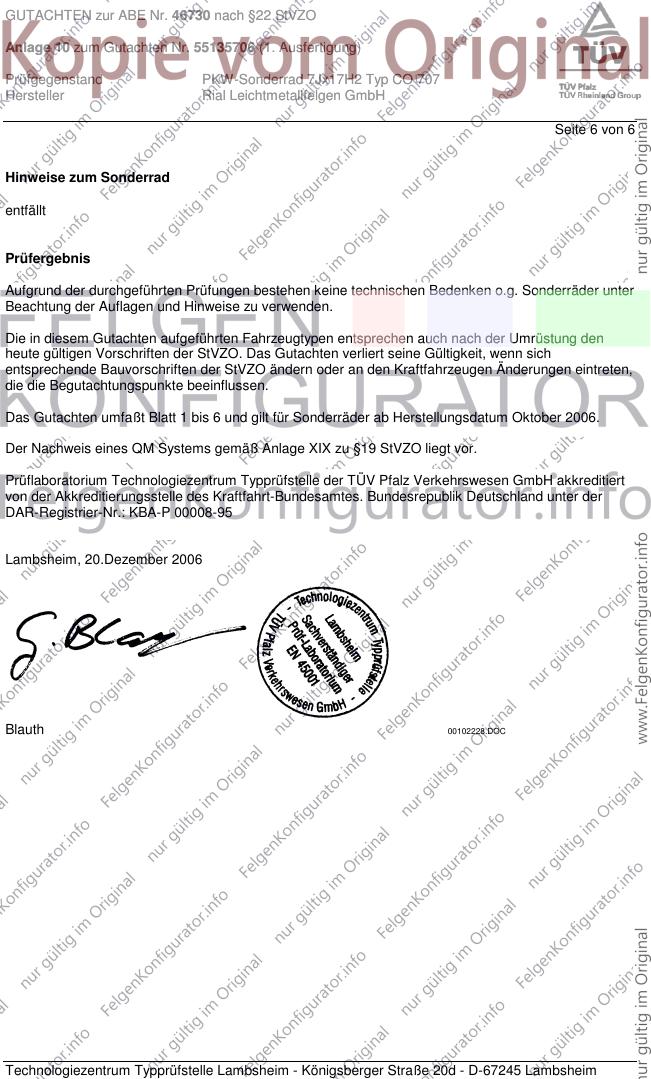

Seite 6 von 6
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Oktober 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Dezember 2006
Blauth 00102228.DOC
