GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH
Seite 1 von 5
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr. QA 05 113 05066
Prüfgegenstand PKW-Sonderrad
Modell 10
Typ 10 605
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- N 10 605 42 G/ohne Ring 4/114,3/64,1 42 580 1985
Z 10 605 42 G/ZN Ø70,4-Ø64,1
Kennzeichnungen
KBA-Nummer 47199
Herstellerzeichen BA.T.
Radtyp und Ausführung 10 605 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55128707)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
MG Rover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH

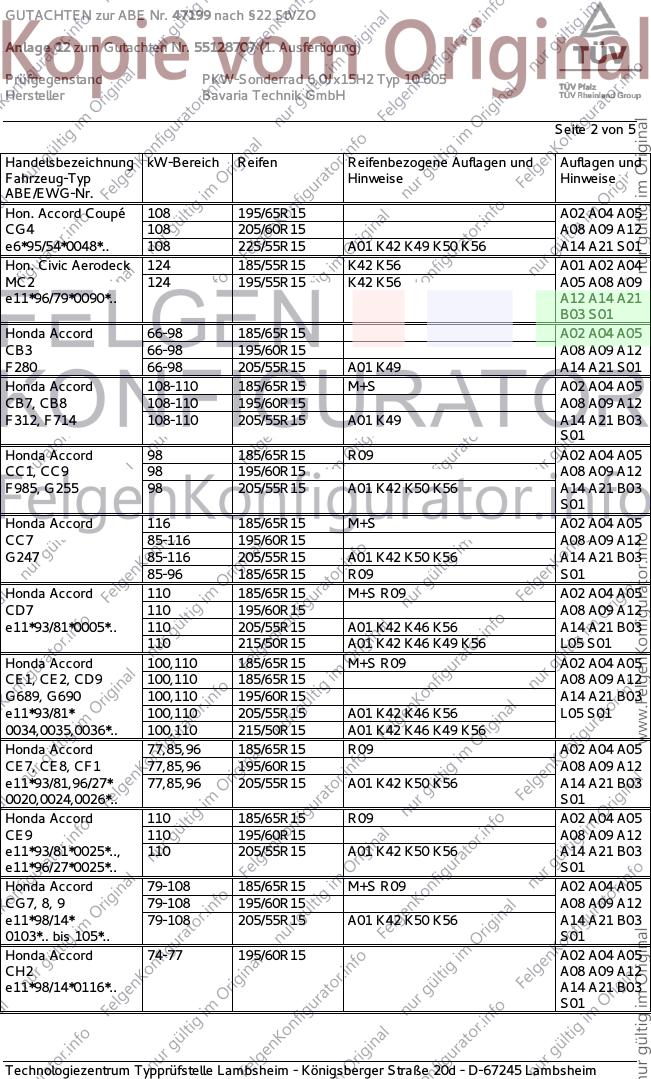

Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hon. Accord Coupé 108 195/65R15 A02 A04 A05
CG4 108 205/60R15 A08 A09 A12
e6*95/54*0048*.. 108 225/55R15 A01 K42 K49 K50 K56 A14 A21 S01
Hon. Civic Aerodeck 124 185/55R15 K42 K56 A01 A02 A04
MC2 124 195/55R15 K42 K56 A05 A08 A09
e11*96/79*0090*.. A12 A14 A21
B03 S01
Honda Accord 66-98 185/65R15 A02 A04 A05
CB3 66-98 195/60R15 A08 A09 A12
F280 66-98 205/55R15 A01 K49 A14 A21 S01
Honda Accord 108-110 185/65R15 M+S A02 A04 A05
CB7, CB8 108-110 195/60R15 A08 A09 A12
F312, F714 108-110 205/55R15 A01 K49 A14 A21 B03
S01
Honda Accord 98 185/65R15 R09 A02 A04 A05
CC1, CC9 98 195/60R15 A08 A09 A12
F985, G255 98 205/55R15 A01 K42 K50 K56 A14 A21 B03
S01
Honda Accord 116 185/65R15 M+S A02 A04 A05
CC7 85-116 195/60R15 A08 A09 A12
G247 85-116 205/55R15 A01 K42 K50 K56 A14 A21 B03
85-96 185/65R15 R09 S01
Honda Accord 110 185/65R15 M+S R09 A02 A04 A05
CD7 110 195/60R15 A08 A09 A12
e11*93/81*0005*.. 110 205/55R15 A01 K42 K46 K56 A14 A21 B03
110 215/50R15 A01 K42 K46 K49 K56 L05 S01
Honda Accord 100,110 185/65R15 M+S R09 A02 A04 A05
CE1, CE2, CD9 100,110 185/65R15 A08 A09 A12
G689, G690 100,110 195/60R15 A14 A21 B03
e11*93/81* 100,110 205/55R15 A01 K42 K46 K56 L05 S01
0034,0035,0036*.. 100,110 215/50R15 A01 K42 K46 K49 K56
Honda Accord 77,85,96 185/65R15 R09 A02 A04 A05
CE7, CE8, CF1 77,85,96 195/60R15 A08 A09 A12
e11*93/81,96/27* 77,85,96 205/55R15 A01 K42 K50 K56 A14 A21 B03
0020,0024,0026*.. S01
Honda Accord 110 185/65R15 R09 A02 A04 A05
CE9 110 195/60R15 A08 A09 A12
e11*93/81*0025*.., 110 205/55R15 A01 K42 K50 K56 A14 A21 B03
e11*96/27*0025*.. S01
Honda Accord 79-108 185/65R15 M+S R09 A02 A04 A05
CG7, 8, 9 79-108 195/60R15 A08 A09 A12
e11*98/14* 79-108 205/55R15 A01 K42 K50 K56 A14 A21 B03
0103*.. bis 105*.. S01
Honda Accord 74-77 195/60R15 A02 A04 A05
CH2 A08 A09 A12
e11*98/14*0116*.. A14 A21 B03
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH

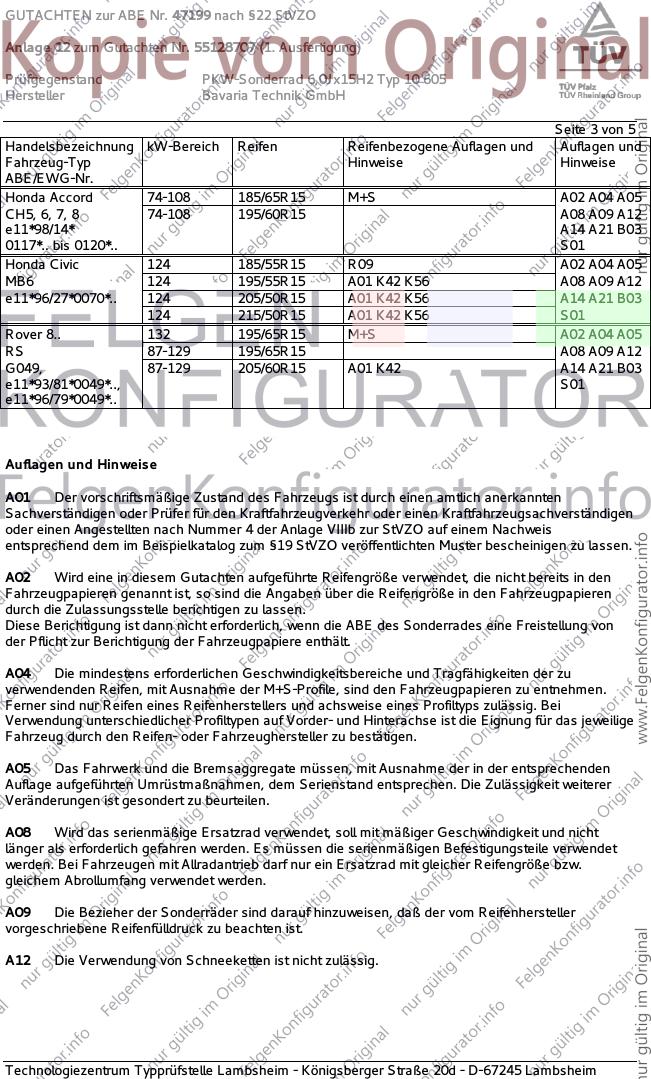

Seite 3 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 74-108 185/65R15 M+S A02 A04 A05
CH5, 6, 7, 8 74-108 195/60R15 A08 A09 A12
e11*98/14* A14 A21 B03
0117*.. bis 0120*.. S01
Honda Civic 124 185/55R15 R09 A02 A04 A05
MB6 124 195/55R15 A01 K42 K56 A08 A09 A12
e11*96/27*0070*.. 124 205/50R15 A01 K42 K56 A14 A21 B03
124 215/50R15 A01 K42 K56 S01
Rover 8.. 132 195/65R15 M+S A02 A04 A05
RS 87-129 195/65R15 A08 A09 A12
G049, 87-129 205/60R15 A01 K42 A14 A21 B03
e11*93/81*0049*.., S01
e11*96/79*0049*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH

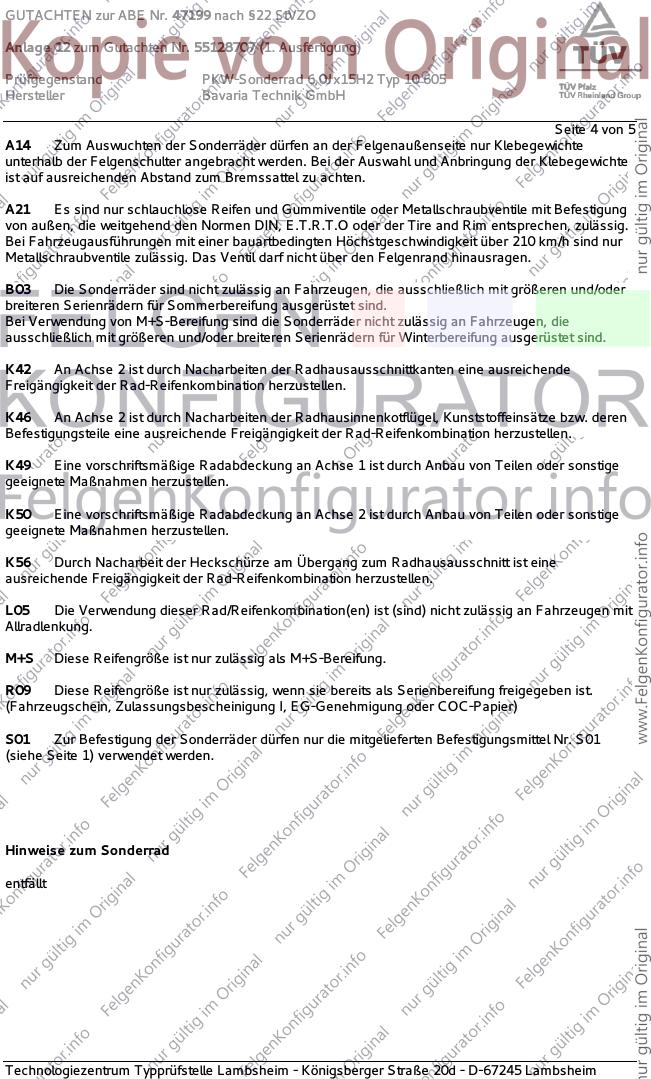

Seite 4 von 5
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die
ausschließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifenkombination(en) ist (sind) nicht zulässig an Fahrzeugen mit
Allradlenkung.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH
Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 8.Februar 2008
Laux 00118180.DOC
