Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 1 von 20
Fahrzeughersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI Motor Company,
HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE, KIA, KIA
MOTORS (SK), MAZDA, Mazda Motor Corporation, MITSUBISHI
Raddaten:
Radgröße nach Norm : 8 J X 20 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
F3 67,1 F3 Ø67,1-O-Ø76 67,1 865 2450 01/20
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI Motor Company,
HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : OS; TLE-HME; FE; TL; PDE; OSE; TLE; MD
Zubehör : O10
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad, für Typ : DM; TM
Zubehör : O14
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : TL; TLE; TLE-HME
107 Nm für Typ : DM; MD
120 Nm für Typ : FE
127 Nm für Typ : OS; OSE; PDE; TM
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 225/30R20 85 11A; 24J; 248; 26P; Stufenheck;
27H; 27I; 5EG; 54A Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74P
Verkaufsbezeichnung: HYUNDAI SANTA FE, GRAND SANTA FE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM e11*2007/46*0633*.. 110 - 199 235/45R20 100 Santa Fe; Grand Santa
245/45R20 99 Fe; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 2 von 20

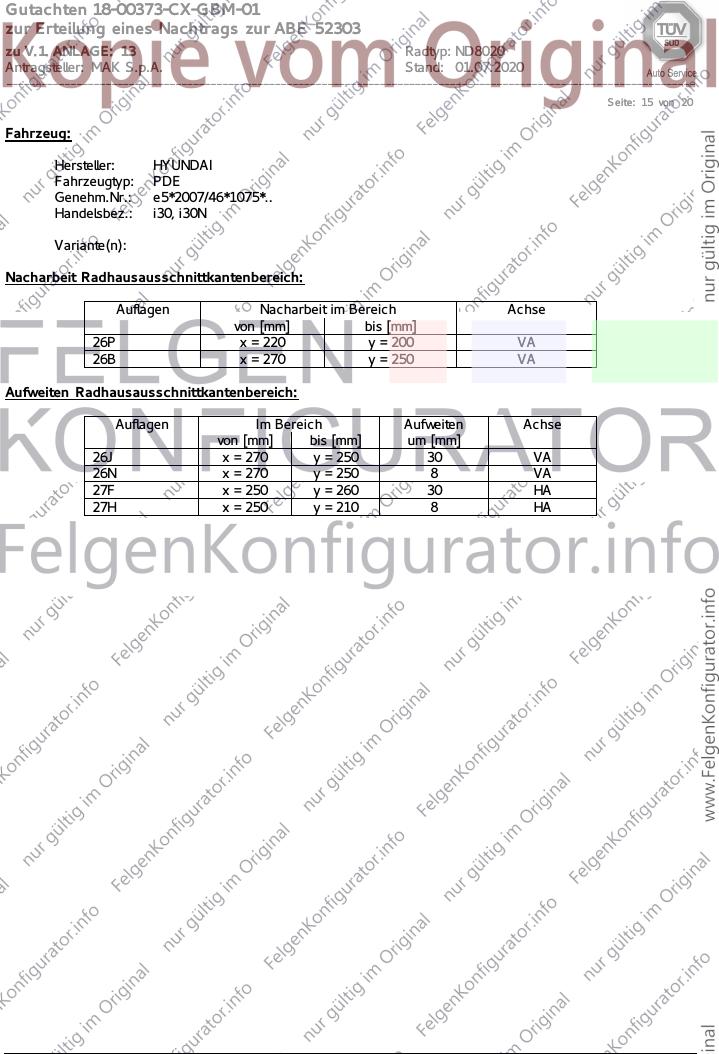

Verkaufsbezeichnung: i30, i30N
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PDE e11*2007/46*3807*.., 184 - 202 245/30R20 90 11A; 24J; 248; 26B; i30N; i30N Fastback;
e5*2007/46*1075*.. 26J; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Verkaufsbezeichnung: Kona, Kauai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
OS e4*2007/46*1259*.. 26 - 28 235/35R20 88 11A; 245; 248; 26P KONA EV; Frontantrieb;
OSE e4*2007/46*1522*.. 245/30R20 90 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
26P 12A; 51A; 71K; 723;
73C; 74A; 74P
OS e4*2007/46*1259*.. 77 - 130 235/35R20 88 11A; 245; 248; 26P KONA; nicht KONA EV;
245/30R20 86 11A; 24J; 248; 26N; Allradantrieb;
26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Verkaufsbezeichnung: NEXO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FE e9*2007/46*6592*.. 32 245/40R20 95 11A; 26P Wasserstoffbetrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Verkaufsbezeichnung: Santa Fe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TM e4*2007/46*1318*.. 110 - 147 235/45R20 96 10B; 11B; 11G; 11H;
245/45R20 99 12A; 51A; 71K; 723;
255/45R20 101 11A; 245 73C; 74A; 74P
Verkaufsbezeichnung: TUCSON, IX35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TL e11*2007/46*2711*.., 85 - 136 215/45R20 95 nur wenn 16" Bereifung 10B; 11B; 11G; 11H;
e5*2007/46*1084*.. serienmäßig 12A; 51A; 71K; 723;
TLE e11*2007/46*2724*.., 73C; 74A; 74P
e5*2007/46*1076*..
TLE-HME e13*2007/46*1612*..
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : QL; JF
Zubehör : O10
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 3 von 20

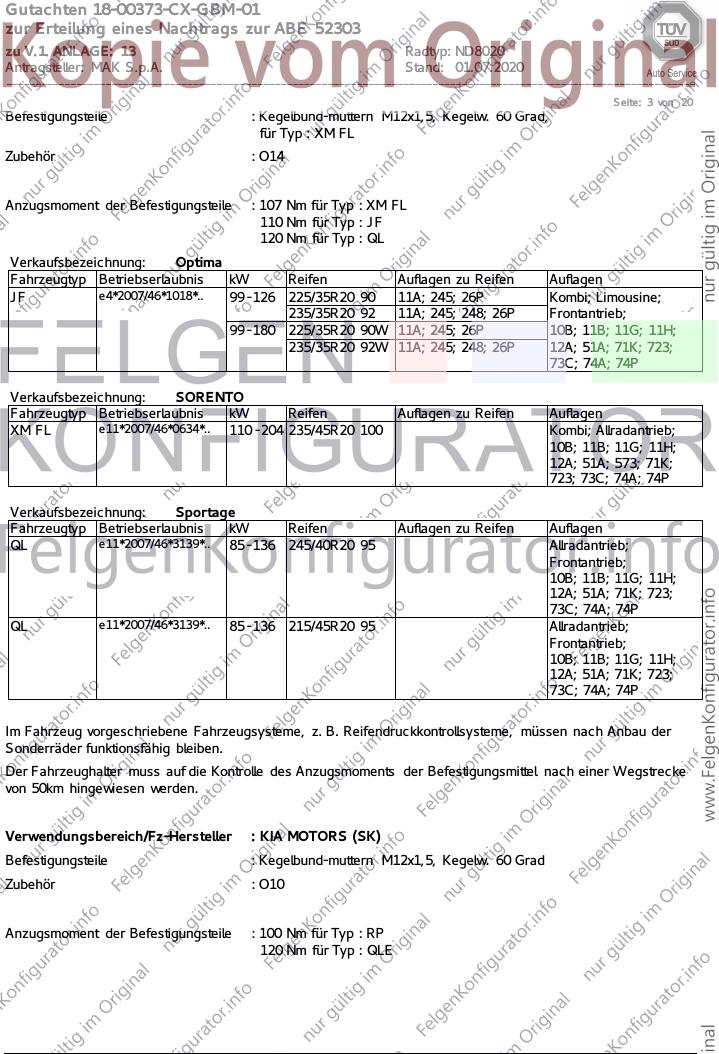

Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : XM FL
Zubehör : O14
Anzugsmoment der Befestigungsteile : 107 Nm für Typ : XM FL
110 Nm für Typ : JF
120 Nm für Typ : QL
Verkaufsbezeichnung: Optima
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JF e4*2007/46*1018*.. 99 - 126 225/35R20 90 11A; 245; 26P Kombi; Limousine;
235/35R20 92 11A; 245; 248; 26P Frontantrieb;
99 - 180 225/35R20 90W 11A; 245; 26P 10B; 11B; 11G; 11H;
235/35R20 92W 11A; 245; 248; 26P 12A; 51A; 71K; 723;
73C; 74A; 74P
Verkaufsbezeichnung: SORENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XM FL e11*2007/46*0634*.. 110 - 204 235/45R20 100 Kombi; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 73C; 74A; 74P
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 245/40R20 95 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
QL e11*2007/46*3139*.. 85 - 136 215/45R20 95 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : RP
120 Nm für Typ : QLE
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 4 von 20
Verkaufsbezeichnung: Carens, Rondo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RP e4*2007/46*0633*.. 85 - 130 225/35R20 90 11A; 24J; 248; 27H Kombi; Frontantrieb;
245/30R20 90 11A; 24J; 24M; 26P; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71K; 723;
73C; 74A; 74P
Verkaufsbezeichnung: KIA SPORTAGE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QLE e11*2007/46*3144*.., 85 - 136 245/40R20 95 Allradantrieb;
e5*2007/46*1081*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
QLE e11*2007/46*3144*.., 85 - 136 215/45R20 95 Allradantrieb;
e5*2007/46*1081*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : MAZDA, Mazda Motor Corporation
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : ER; ERE; GH; GHE; KE; KF
120 Nm für Typ : BL; BLE; GH; GJ
126 Nm für Typ : DJ1
Verkaufsbezeichnung: Mazda CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 143 245/40R20 95 inkl. Mj.2015; nur CX-
KF e13*2007/46*1803*.. 245/45R20 99 5; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74A;
74P
Verkaufsbezeichnung: MAZDA CX-7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e11*2001/116*0308*.. 120 - 191 245/45R20 99 Allradantrieb;
ERE e13*2007/46*1109*.. 255/45R20 101 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74P
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 5 von 20

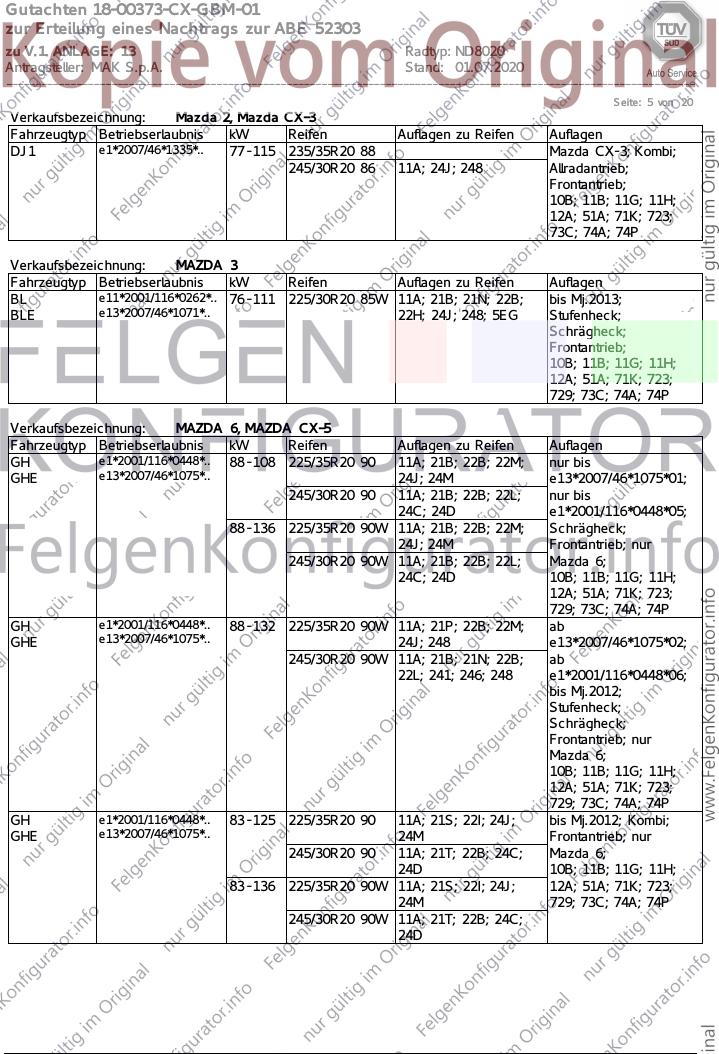

Verkaufsbezeichnung: Mazda 2, Mazda CX-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DJ1 e1*2007/46*1335*.. 77 - 115 235/35R20 88 Mazda CX-3; Kombi;
245/30R20 86 11A; 24J; 248 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL e11*2001/116*0262*.. 76 - 111 225/30R20 85W 11A; 21B; 21N; 22B; bis Mj.2013;
BLE e13*2007/46*1071*.. 22H; 24J; 248; 5EG Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74P
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 88 - 108 225/35R20 90 11A; 21B; 22B; 22M; nur bis
GHE e13*2007/46*1075*.. 24J; 24M e13*2007/46*1075*01;
245/30R20 90 11A; 21B; 22B; 22L; nur bis
24C; 24D e1*2001/116*0448*05;
88 - 136 225/35R20 90W 11A; 21B; 22B; 22M; Schrägheck;
24J; 24M Frontantrieb; nur
245/30R20 90W 11A; 21B; 22B; 22L; Mazda 6;
24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74P
GH e1*2001/116*0448*.. 88 - 132 225/35R20 90W 11A; 21P; 22B; 22M; ab
GHE e13*2007/46*1075*.. 24J; 248 e13*2007/46*1075*02;
245/30R20 90W 11A; 21B; 21N; 22B; ab
22L; 241; 246; 248 e1*2001/116*0448*06;
bis Mj.2012;
Stufenheck;
Schrägheck;
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74P
GH e1*2001/116*0448*.. 83 - 125 225/35R20 90 11A; 21S; 22I; 24J; bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 24M Frontantrieb; nur
245/30R20 90 11A; 21T; 22B; 24C; Mazda 6;
24D 10B; 11B; 11G; 11H;
83 - 136 225/35R20 90W 11A; 21S; 22I; 24J; 12A; 51A; 71K; 723;
24M 729; 73C; 74A; 74P
245/30R20 90W 11A; 21T; 22B; 24C;
24D
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 6 von 20
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 107 - 141 235/35R20 92 5FE ab Mj.2012; inkl.
GJ e1*2007/46*1001*.. 107 - 143 225/35R20 90W Mj.2015; Kombi;
235/35R20 92 Stufenheck;
245/30R20 90W 11A; 26P; 27I Allradantrieb;
245/35R20 91W 11A; 26P; 27I Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
GH e1*2001/116*0448*.. 110 - 143 245/40R20 95 inkl. Mj.2015; nur CX-
245/45R20 99 5; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74A;
74P
GJ e1*2007/46*1001*.. 107 - 141 225/35R20 90 Kombi; Stufenheck;
235/35R20 88W 5FE Frontantrieb;
235/35R20 92 10B; 11B; 11G; 11H;
245/30R20 90 11A; 26P; 27I 12A; 51A; 71K; 723;
245/35R20 91 11A; 26P; 27I 73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.

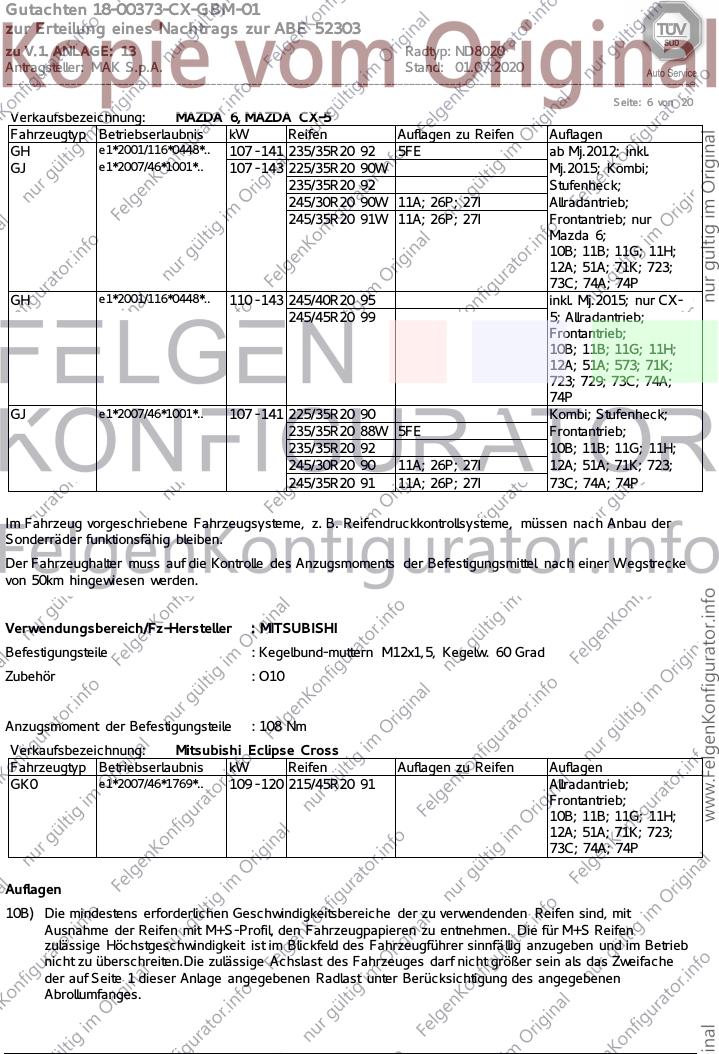

Verwendungsbereich/Fz-Hersteller : MITSUBISHI
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 108 Nm
Verkaufsbezeichnung: Mitsubishi Eclipse Cross
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK0 e1*2007/46*1769*.. 109 - 120 215/45R20 91 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 7 von 20

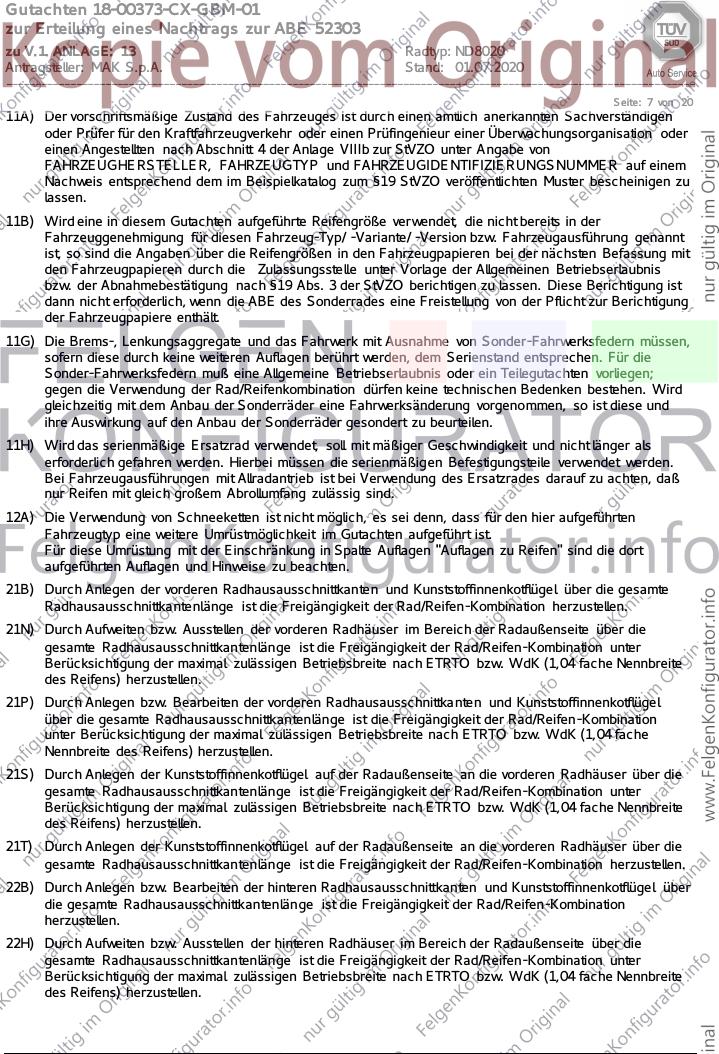

11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 8 von 20
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 9 von 20
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.

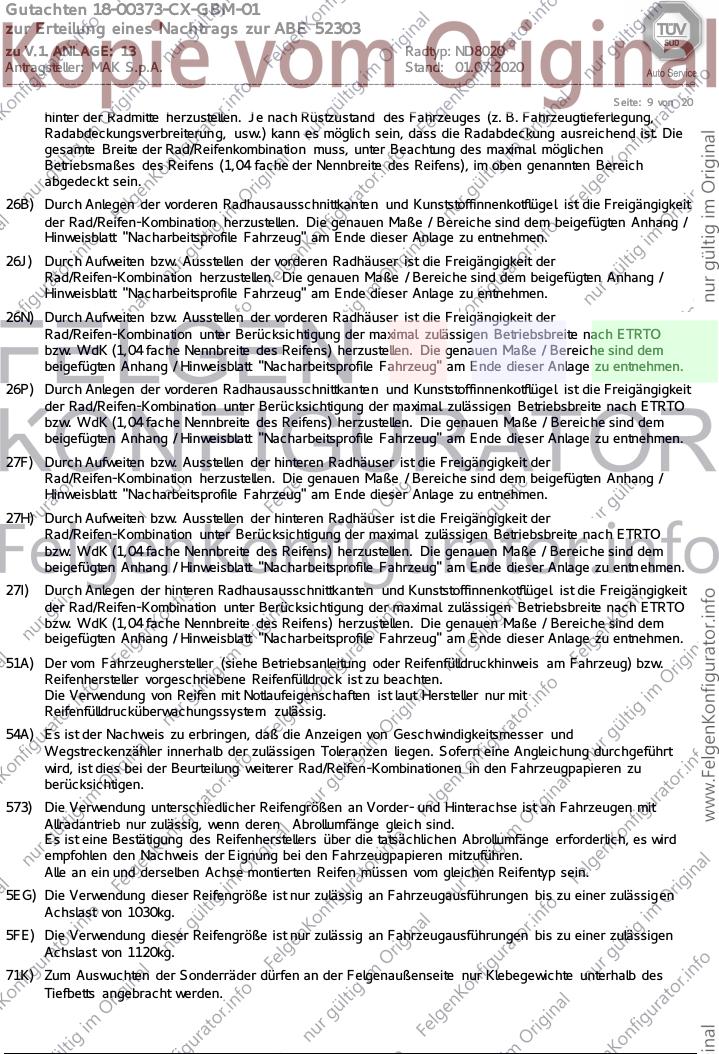

26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 10 von 20
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 11 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: FE
Genehm.Nr.: e9*2007/46*6592*..
Handelsbez.: NEXO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 355 y = 295 VA
26P x = 305 y = 245 VA
27B x = 315 y = 295 HA
27I x = 265 y = 245 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 355 y = 295 20 VA
26N x = 355 y = 295 8 VA
27F x = 315 y = 295 10 HA
27H x = 315 y = 295 8 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 12 von 20
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: OS
Genehm.Nr.: e4*2007/46*1259*..
Handelsbez.: Kona, Kauai
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 x = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 30 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________

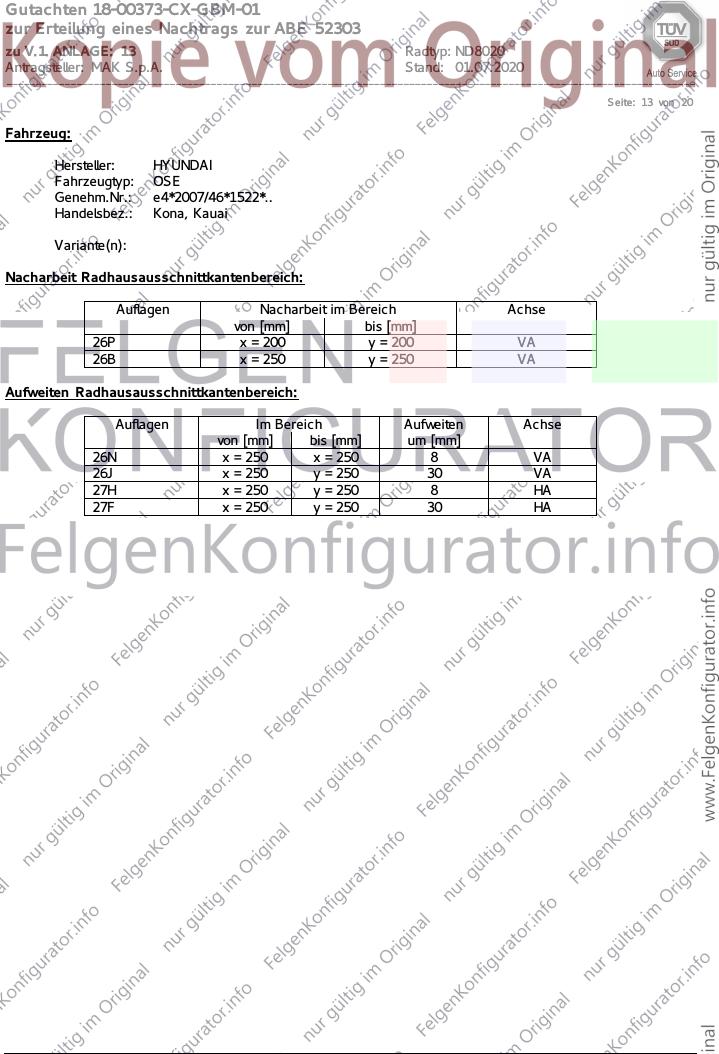

Seite: 13 von 20
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: OSE
Genehm.Nr.: e4*2007/46*1522*..
Handelsbez.: Kona, Kauai
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 x = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 30 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 14 von 20
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: PDE
Genehm.Nr.: e11*2007/46*3807*..
Handelsbez.: i30, i30N
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 220 y = 200 VA
26B x = 270 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 250 30 VA
26N x = 270 y = 250 8 VA
27F x = 250 y = 260 30 HA
27H x = 250 y = 210 8 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 15 von 20
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: PDE
Genehm.Nr.: e5*2007/46*1075*..
Handelsbez.: i30, i30N
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 220 y = 200 VA
26B x = 270 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 250 30 VA
26N x = 270 y = 250 8 VA
27F x = 250 y = 260 30 HA
27H x = 250 y = 210 8 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 16 von 20
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: MD
Genehm.Nr.: e4*2007/46*0254*..
Handelsbez.: ELANTRA
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 315 VA
26P x = 210 y = 265 VA
27B x = 295 y = 360 HA
27I x = 245 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 260 y = 315 8 VA
26J x = 260 y = 315 21 VA
27H x = 295 y = 360 8 HA
27F x = 295 y = 360 24 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 17 von 20
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: JF
Genehm.Nr.: e4*2007/46*1018*..
Handelsbez.: Optima
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 28 VA
26N x = 350 y = 300 8 VA
27F x = 300 y = 300 25 HA
27H x = 300 y = 300 8 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 18 von 20
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: RP
Genehm.Nr.: e4*2007/46*0633*..
Handelsbez.: Carens, Rondo
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 325 VA
26P x = 260 y = 275 VA
27B x = 260 y = 300 HA
27I x = 210 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 325 30 VA
26N x = 310 y = 325 30 VA
27F x = 260 y = 300 30 HA
27H x = 260 y = 300 30 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 19 von 20
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): ab e1*2001/116*0448*14, Frontantrieb, Kombi, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
Gutachten 18-00373-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52303
zu V.1. ANLAGE: 13 Radtyp: ND8020
Antragsteller: MAK S.p.A. Stand: 01.07.2020
______________________________________________________________________________________________________________________
Seite: 20 von 20
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GJ
Genehm.Nr.: e1*2007/46*1001*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
