GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 18
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR6
Typ MCR6-8018
Radgröße 8JX18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
5F MCR6-8018 5F / Ø72,6 - Ø67,1 5/114,3/67,1 45 600 2200
Kennzeichnungen
KBA-Nummer 100248
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR6-8018 (s.o.)
Radgröße 8JX18H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Mitsubishi
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 N (III) 150 215/40R18 K1a K1b K2c K5d K8h A01 A12 A14
BC3 150 225/35R18 K1c K2c K3i K5d K8m A22 A58 Flh
e5*2007/46*0121*.. 150 245/35R18 K2c K8s R03 NoE NoP V18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 66-105 205/45R18 R70 V18 A12 A14 A22
FD, FDH 66-105 215/40R18 A01 K1a K2b K56 T85 T89 Car Flh S01
e11*2001/116*0313*. 66-105 225/35R18 A01 K1a K1b K2b K56 T83 T87
e11*2001/116*0343*. 66-105 225/40R18 A01 K1a K1b K2b K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/40R18 K2b K6g T85 T89 A01 A12 A14
GDH, GDH-HME 66-100 225/35R18 K2b K6g T83 T87 A22 A58 Car
e11*2007/46*0337*..; 66-137 225/40R18 K2b K6g Cpe Flh S01
e11*2007/46*0338*..; 66-137 235/35R18 K1a K1b K2b K5a K6g
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-118 215/40R18 K1a K1b T89 A01 A12 A14
PDE 70-118 225/35R18 K1c K2b K8h T87 A22 A58 Car
e11*2007/46*3807*..; 70-118 225/40R18 K1c K2b K8h F24 Flh NoP
e5*2007/46*1075*.. 70-118 245/35R18 K1c K2c K5d K8m V18 S03
- incl. Facelift 2020
Hyundai i30 /-cw 70-88 215/40R18 K1a K1b T89 A01 A12 A14
PDE 70-88 225/35R18 K1c T87 A22 A58 Car
e11*2007/46*3807*08-..; 70-88 225/40R18 K1c F23 Flh NoP
e5*2007/46*1075*.. V18 S03
- incl. Facelift 2020
Hyundai i30 Fastback 85-118 215/40R18 K2b T89 A01 A12 A14
PDE 85-118 225/35R18 K1a K1b K2b K8h T87 A22 A58 F24
e11*2007/46*3807*..; 85-118 225/40R18 K1a K1b K2b K8h NoP V18 Y85
e5*2007/46*1075*.. 85-118 245/35R18 K1c K2c K5d K8h S03
- incl. Facelift 2020
Hyundai i30 N 184 225/40R18 K2b K8h A01 A12 A14
PDE 184 235/40R18 G90 K1c K2c K3f K5d K6i K6j A22 A58 F24
e11*2007/46*3807*..; K8h Flh V18 S03
e5*2007/46*1075*.. 184 245/35R18 K1c K2c K3f K5d K8m
- incl. Facelift 2020
Hyundai i30 N Fastback 184 225/40R18 K2b K8h A01 A12 A14
PDE 184 235/40R18 G90 K1c K2c K3f K5d K6j K8h A22 A58 F24
e11*2007/46*3807*..; 184 245/35R18 K1c K2c K3f K5d K8m V18 Y85 S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Perf. 202,206 225/40R18 K2b K8h M+S A01 A12 A14
Fastback 202,206 235/40R18 K1c K2c K3f K5d K6j K8h M+S A22 A58 F24
PDE 202,206 245/35R18 K1c K2c K3f K5d K8m M+S V18 Y85 S03
e11*2007/46*3807*..;
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Performance 202,206 225/40R18 K2b K8h M+S A01 A12 A14
PDE 202,206 235/40R18 K1c K2c K3f K5d K6i K6j K8h A22 A58 F24
e11*2007/46*3807*..; M+S Flh V18 S03
e5*2007/46*1075*.. 202,206 245/35R18 K1c K2c K3f K5d K8m M+S
- incl. Facelift 2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 215/45R18 T93 120 A12 A14 A22
VF 85-131 225/40R18 T92 120 A58 Car Lim
e4*2007/46*0263*..; 85-131 225/45R18 120 V18 S03
e4*2007/46*0264*.. 85-131 235/40R18 120
- incl. Facelift 2015 und 85-131 245/40R18 A01 K5d K5k K7a 120
2018
Hyundai Ioniq Elektro 25 (88) 205/40R18 T86 A12 A14 A22
AE 25 (88) 215/40R18 A01 K1a K2b K8h T89 A58 Flh S03
e4*2007/46* 25 (88) 225/35R18 A01 K1c K2a K2b K3f K8h T87
1157*00-09 25 (88) 225/40R18 A01 K1c K2a K2b K3f K8h
(28 kWh-Batterie)
Hyundai Ioniq Elektro 25 (100) 215/40R18 K1a K2b K8h T89 A01 A12 A14
AE 25 (100) 215/45R18 K1a K2b K8h A22 A58 Flh
e4*2007/46* 25 (100) 225/40R18 K1c K2a K2b K3f K8h S03
1157*10-..
(38,3 kWh-Batterie)
- ab Modell 2020
Hyundai Ioniq Hybrid 77 205/40R18 T86 A12 A14 A22
AE 77 215/40R18 A01 K1a K2b K8h A58 Flh NoE
e4*2007/46*1157*.. 77 225/35R18 A01 K1c K2a K2b K3f K8h T87 S03
- incl. Facelift 2019 77 225/40R18 A01 K1c K2a K2b K3f K8h
77 235/35R18 A01 K1c K2c K3f K5d K6g K6i
K8m
Hyundai Ioniq PHEV 77 205/40R18 T86 A12 A14 A22
AE 77 215/40R18 A01 K1a K2b K8h A58 Flh NoE
e4*2007/46*1157*.. 77 225/35R18 A01 K1c K2a K2b K3f K8h T87 S03
- Plug-in Hybrid 77 225/40R18 A01 K1c K2a K2b K3f K8h
- incl. Facelift 2019 77 235/35R18 A01 K1c K2c K3f K5d K6g K6i
K8m
Hyundai ix20 57-94 215/40R18 K1a K1b K2b A01 A12 A14
JC, JC-HME 57-94 225/35R18 K1c K2b T87 A22 A58 Flh
e4*2007/46*0207*..; 57-94 225/40R18 K1c K2b S01
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 225/50R18 K1a K1b K2b 120 A01 A12 A14
EL, ELH, LM 85-135 225/55R18 K1a K1b K2b 120 A22 A57 S01
e11*2007/46*
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/50R18 K1a K1b 120 A01 A12 A14
ELH, LM 85-135 225/55R18 K1a K1b 120 A22 A57 S01
e11*2007/46*
0128*07-..
0192*06-..
- ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

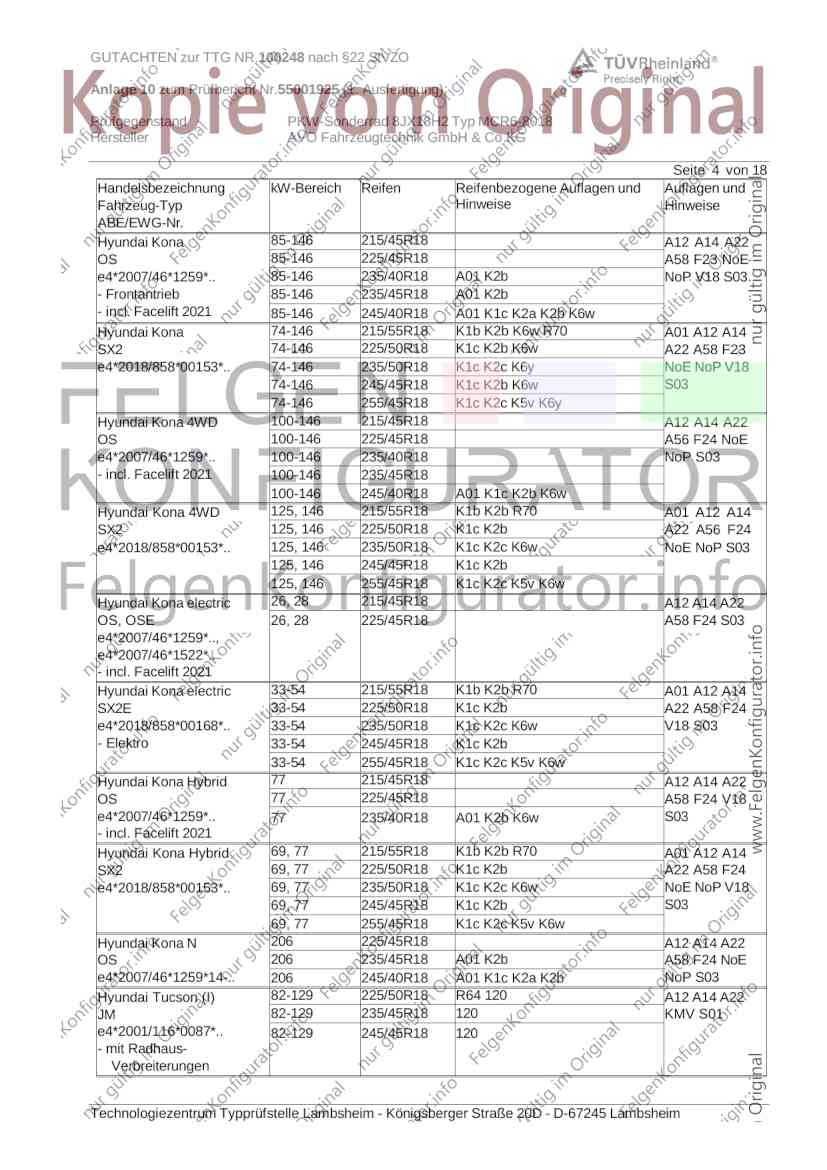

GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Kona 85-146 215/45R18 A12 A14 A22
OS 85-146 225/45R18 A58 F23 NoE
e4*2007/46*1259*.. 85-146 235/40R18 A01 K2b NoP V18 S03
- Frontantrieb 85-146 235/45R18 A01 K2b
- incl. Facelift 2021 85-146 245/40R18 A01 K1c K2a K2b K6w
Hyundai Kona 74-146 215/55R18 K1b K2b K6w R70 A01 A12 A14
SX2 74-146 225/50R18 K1c K2b K6w A22 A58 F23
e4*2018/858*00153*.. 74-146 235/50R18 K1c K2c K6y NoE NoP V18
74-146 245/45R18 K1c K2b K6w S03
74-146 255/45R18 K1c K2c K5v K6y
Hyundai Kona 4WD 100-146 215/45R18 A12 A14 A22
OS 100-146 225/45R18 A56 F24 NoE
e4*2007/46*1259*.. 100-146 235/40R18 NoP S03
- incl. Facelift 2021 100-146 235/45R18
100-146 245/40R18 A01 K1c K2b K6w
Hyundai Kona 4WD 125, 146 215/55R18 K1b K2b R70 A01 A12 A14
SX2 125, 146 225/50R18 K1c K2b A22 A56 F24
e4*2018/858*00153*.. 125, 146 235/50R18 K1c K2c K6w NoE NoP S03
125, 146 245/45R18 K1c K2b
125, 146 255/45R18 K1c K2c K5v K6w
Hyundai Kona electric 26, 28 215/45R18 A12 A14 A22
OS, OSE 26, 28 225/45R18 A58 F24 S03
e4*2007/46*1259*..,
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona electric 33-54 215/55R18 K1b K2b R70 A01 A12 A14
SX2E 33-54 225/50R18 K1c K2b A22 A58 F24
e4*2018/858*00168*.. 33-54 235/50R18 K1c K2c K6w V18 S03
- Elektro 33-54 245/45R18 K1c K2b
33-54 255/45R18 K1c K2c K5v K6w
Hyundai Kona Hybrid 77 215/45R18 A12 A14 A22
OS 77 225/45R18 A58 F24 V18
e4*2007/46*1259*.. 77 235/40R18 A01 K2b K6w S03
- incl. Facelift 2021
Hyundai Kona Hybrid 69, 77 215/55R18 K1b K2b R70 A01 A12 A14
SX2 69, 77 225/50R18 K1c K2b A22 A58 F24
e4*2018/858*00153*.. 69, 77 235/50R18 K1c K2c K6w NoE NoP V18
69, 77 245/45R18 K1c K2b S03
69, 77 255/45R18 K1c K2c K5v K6w
Hyundai Kona N 206 225/45R18 A12 A14 A22
OS 206 235/45R18 A01 K2b A58 F24 NoE
e4*2007/46*1259*14-.. 206 245/40R18 A01 K1c K2a K2b NoP S03
Hyundai Tucson (I) 82-129 225/50R18 R64 120 A12 A14 A22
JM 82-129 235/45R18 120 KMV S01
e4*2001/116*0087*.. 82-129 245/45R18 120
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

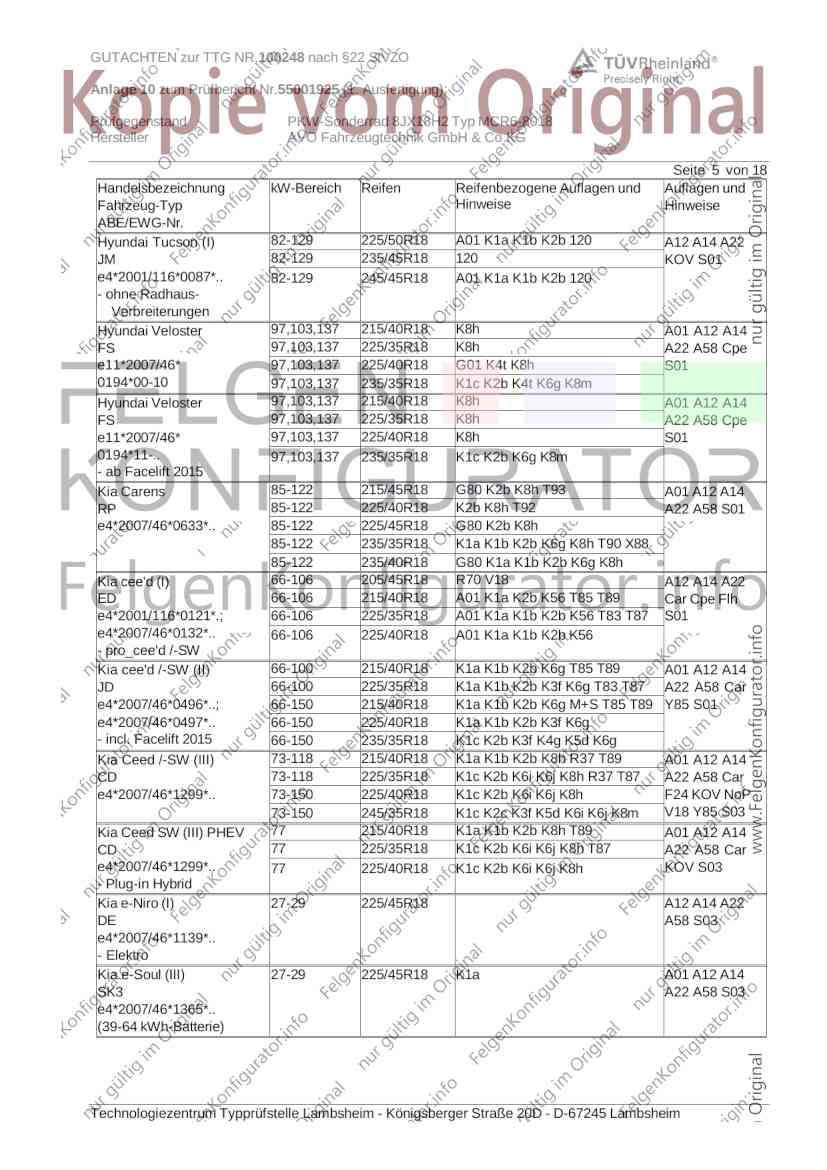

GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson (I) 82-129 225/50R18 A01 K1a K1b K2b 120 A12 A14 A22
JM 82-129 235/45R18 120 KOV S01
e4*2001/116*0087*.. 82-129 245/45R18 A01 K1a K1b K2b 120
- ohne Radhaus-
Verbreiterungen
Hyundai Veloster 97,103,137 215/40R18 K8h A01 A12 A14
FS 97,103,137 225/35R18 K8h A22 A58 Cpe
e11*2007/46* 97,103,137 225/40R18 G01 K4t K8h S01
0194*00-10 97,103,137 235/35R18 K1c K2b K4t K6g K8m
Hyundai Veloster 97,103,137 215/40R18 K8h A01 A12 A14
FS 97,103,137 225/35R18 K8h A22 A58 Cpe
e11*2007/46* 97,103,137 225/40R18 K8h S01
0194*11-.. 97,103,137 235/35R18 K1c K2b K6g K8m
- ab Facelift 2015
Kia Carens 85-122 215/45R18 G80 K2b K8h T93 A01 A12 A14
RP 85-122 225/40R18 K2b K8h T92 A22 A58 S01
e4*2007/46*0633*.. 85-122 225/45R18 G80 K2b K8h
85-122 235/35R18 K1a K1b K2b K6g K8h T90 X88
85-122 235/40R18 G80 K1a K1b K2b K6g K8h
Kia cee'd (I) 66-106 205/45R18 R70 V18 A12 A14 A22
ED 66-106 215/40R18 A01 K1a K2b K56 T85 T89 Car Cpe Flh
e4*2001/116*0121*.; 66-106 225/35R18 A01 K1a K1b K2b K56 T83 T87 S01
e4*2007/46*0132*.. 66-106 225/40R18 A01 K1a K1b K2b K56
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-100 215/40R18 K1a K1b K2b K6g T85 T89 A01 A12 A14
JD 66-100 225/35R18 K1a K1b K2b K3f K6g T83 T87 A22 A58 Car
e4*2007/46*0496*..; 66-150 215/40R18 K1a K1b K2b K6g M+S T85 T89 Y85 S01
e4*2007/46*0497*.. 66-150 225/40R18 K1a K1b K2b K3f K6g
- incl. Facelift 2015 66-150 235/35R18 K1c K2b K3f K4g K5d K6g
Kia Ceed /-SW (III) 73-118 215/40R18 K1a K1b K2b K8h R37 T89 A01 A12 A14
CD 73-118 225/35R18 K1c K2b K6i K6j K8h R37 T87 A22 A58 Car
e4*2007/46*1299*.. 73-150 225/40R18 K1c K2b K6i K6j K8h F24 KOV NoP
73-150 245/35R18 K1c K2c K3f K5d K6i K6j K8m V18 Y85 S03
Kia Ceed SW (III) PHEV 77 215/40R18 K1a K1b K2b K8h T89 A01 A12 A14
CD 77 225/35R18 K1c K2b K6i K6j K8h T87 A22 A58 Car
e4*2007/46*1299*.. 77 225/40R18 K1c K2b K6i K6j K8h KOV S03
- Plug-in Hybrid
Kia e-Niro (I) 27-29 225/45R18 A12 A14 A22
DE A58 S03
e4*2007/46*1139*..
- Elektro
Kia e-Soul (III) 27-29 225/45R18 K1a A01 A12 A14
SK3 A22 A58 S03
e4*2007/46*1365*..
(39-64 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

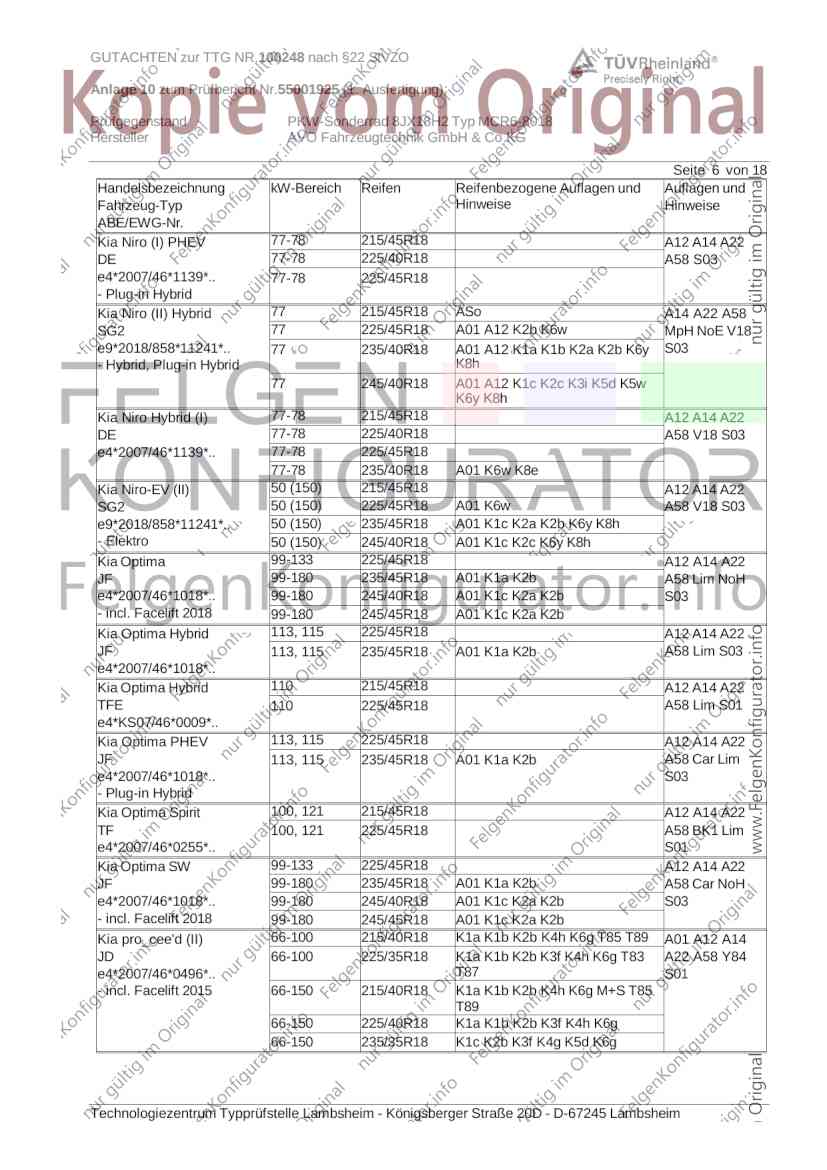

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro (I) PHEV 77-78 215/45R18 A12 A14 A22
DE 77-78 225/40R18 A58 S03
e4*2007/46*1139*.. 77-78 225/45R18
- Plug-in Hybrid
Kia Niro (II) Hybrid 77 215/45R18 ASo A14 A22 A58
SG2 77 225/45R18 A01 A12 K2b K6w MpH NoE V18
e9*2018/858*11241*.. 77 235/40R18 A01 A12 K1a K1b K2a K2b K6y S03
- Hybrid, Plug-in Hybrid K8h
77 245/40R18 A01 A12 K1c K2c K3i K5d K5w
K6y K8h
Kia Niro Hybrid (I) 77-78 215/45R18 A12 A14 A22
DE 77-78 225/40R18 A58 V18 S03
e4*2007/46*1139*.. 77-78 225/45R18
77-78 235/40R18 A01 K6w K8e
Kia Niro-EV (II) 50 (150) 215/45R18 A12 A14 A22
SG2 50 (150) 225/45R18 A01 K6w A58 V18 S03
e9*2018/858*11241*.. 50 (150) 235/45R18 A01 K1c K2a K2b K6y K8h
- Elektro 50 (150) 245/40R18 A01 K1c K2c K6y K8h
Kia Optima 99-133 225/45R18 A12 A14 A22
JF 99-180 235/45R18 A01 K1a K2b A58 Lim NoH
e4*2007/46*1018*.. 99-180 245/40R18 A01 K1c K2a K2b S03
- incl. Facelift 2018 99-180 245/45R18 A01 K1c K2a K2b
Kia Optima Hybrid 113, 115 225/45R18 A12 A14 A22
JF 113, 115 235/45R18 A01 K1a K2b A58 Lim S03
e4*2007/46*1018*..
Kia Optima Hybrid 110 215/45R18 A12 A14 A22
TFE 110 225/45R18 A58 Lim S01
e4*KS07/46*0009*..
Kia Optima PHEV 113, 115 225/45R18 A12 A14 A22
JF 113, 115 235/45R18 A01 K1a K2b A58 Car Lim
e4*2007/46*1018*.. S03
- Plug-in Hybrid
Kia Optima Spirit 100, 121 215/45R18 A12 A14 A22
TF 100, 121 225/45R18 A58 BK1 Lim
e4*2007/46*0255*.. S01
Kia Optima SW 99-133 225/45R18 A12 A14 A22
JF 99-180 235/45R18 A01 K1a K2b A58 Car NoH
e4*2007/46*1018*.. 99-180 245/40R18 A01 K1c K2a K2b S03
- incl. Facelift 2018 99-180 245/45R18 A01 K1c K2a K2b
Kia pro_cee'd (II) 66-100 215/40R18 K1a K1b K2b K4h K6g T85 T89 A01 A12 A14
JD 66-100 225/35R18 K1a K1b K2b K3f K4h K6g T83 A22 A58 Y84
e4*2007/46*0496*.. T87 S01
- incl. Facelift 2015 66-150 215/40R18 K1a K1b K2b K4h K6g M+S T85
T89
66-150 225/40R18 K1a K1b K2b K3f K4h K6g
66-150 235/35R18 K1c K2b K3f K4g K5d K6g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

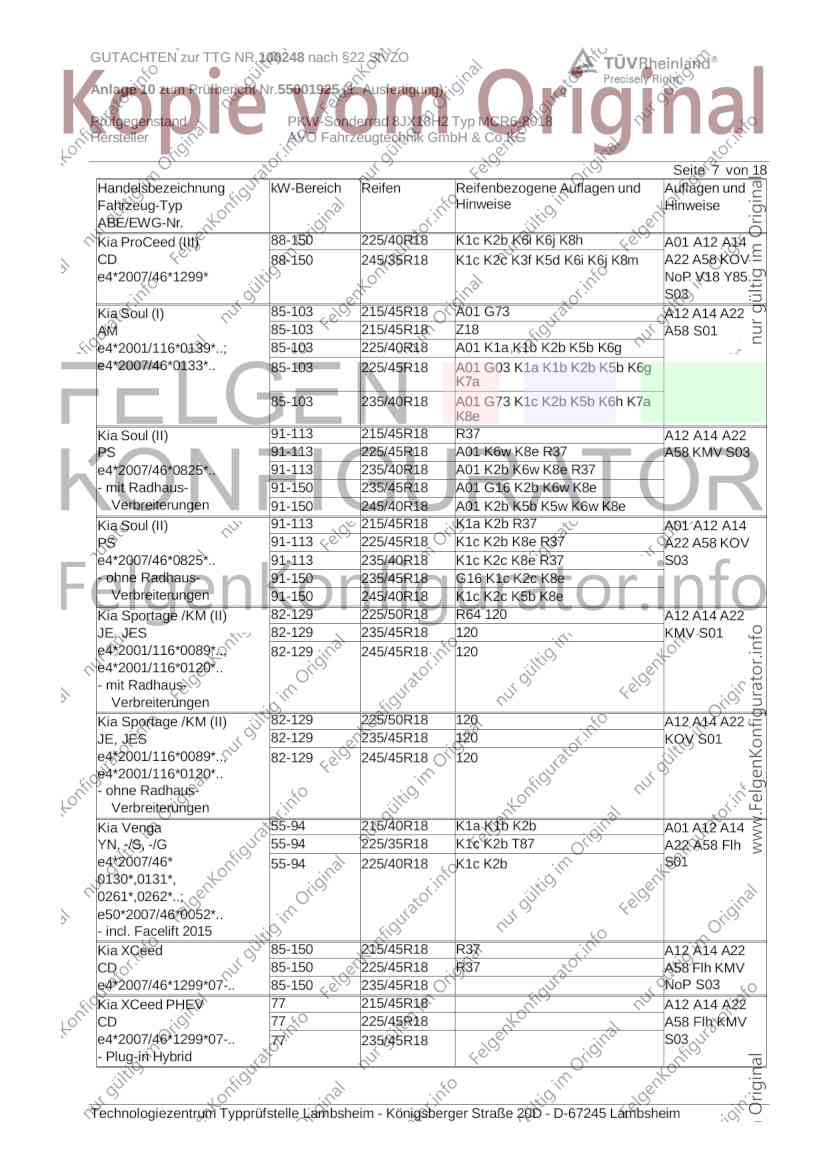

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia ProCeed (III) 88-150 225/40R18 K1c K2b K6i K6j K8h A01 A12 A14
CD 88-150 245/35R18 K1c K2c K3f K5d K6i K6j K8m A22 A58 KOV
e4*2007/46*1299* NoP V18 Y85
S03
Kia Soul (I) 85-103 215/45R18 A01 G73 A12 A14 A22
AM 85-103 215/45R18 Z18 A58 S01
e4*2001/116*0139*..; 85-103 225/40R18 A01 K1a K1b K2b K5b K6g
e4*2007/46*0133*.. 85-103 225/45R18 A01 G03 K1a K1b K2b K5b K6g
K7a
85-103 235/40R18 A01 G73 K1c K2b K5b K6h K7a
K8e
Kia Soul (II) 91-113 215/45R18 R37 A12 A14 A22
PS 91-113 225/45R18 A01 K6w K8e R37 A58 KMV S03
e4*2007/46*0825*.. 91-113 235/40R18 A01 K2b K6w K8e R37
- mit Radhaus- 91-150 235/45R18 A01 G16 K2b K6w K8e
Verbreiterungen 91-150 245/40R18 A01 K2b K5b K5w K6w K8e
Kia Soul (II) 91-113 215/45R18 K1a K2b R37 A01 A12 A14
PS 91-113 225/45R18 K1c K2b K8e R37 A22 A58 KOV
e4*2007/46*0825*.. 91-113 235/40R18 K1c K2c K8e R37 S03
- ohne Radhaus- 91-150 235/45R18 G16 K1c K2c K8e
Verbreiterungen 91-150 245/40R18 K1c K2c K5b K8e
Kia Sportage /KM (II) 82-129 225/50R18 R64 120 A12 A14 A22
JE, JES 82-129 235/45R18 120 KMV S01
e4*2001/116*0089*.., 82-129 245/45R18 120
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM (II) 82-129 225/50R18 120 A12 A14 A22
JE, JES 82-129 235/45R18 120 KOV S01
e4*2001/116*0089*.., 82-129 245/45R18 120
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 215/40R18 K1a K1b K2b A01 A12 A14
YN, -/S, -/G 55-94 225/35R18 K1c K2b T87 A22 A58 Flh
e4*2007/46* 55-94 225/40R18 K1c K2b S01
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia XCeed 85-150 215/45R18 R37 A12 A14 A22
CD 85-150 225/45R18 R37 A58 Flh KMV
e4*2007/46*1299*07-.. 85-150 235/45R18 NoP S03
Kia XCeed PHEV 77 215/45R18 A12 A14 A22
CD 77 225/45R18 A58 Flh KMV
e4*2007/46*1299*07-.. 77 235/45R18 S03
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

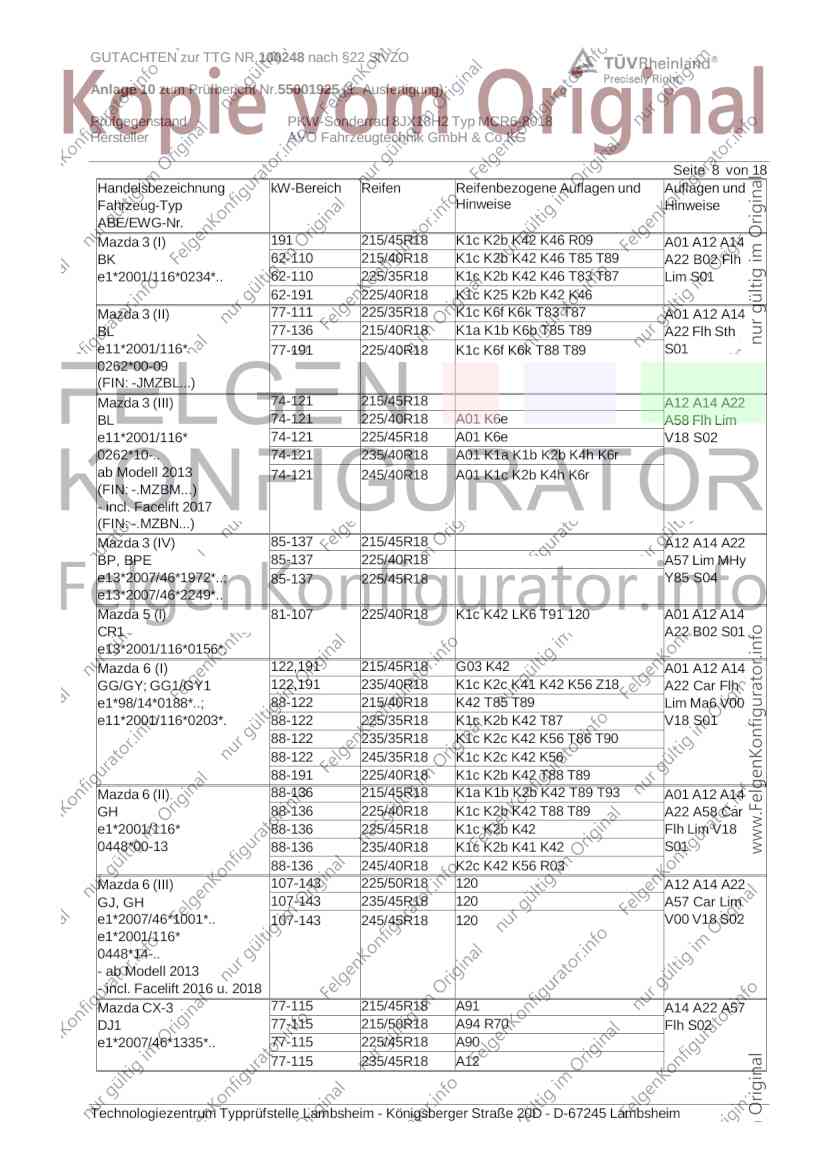

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (I) 191 215/45R18 K1c K2b K42 K46 R09 A01 A12 A14
BK 62-110 215/40R18 K1c K2b K42 K46 T85 T89 A22 B02 Flh
e1*2001/116*0234*.. 62-110 225/35R18 K1c K2b K42 K46 T83 T87 Lim S01
62-191 225/40R18 K1c K25 K2b K42 K46
Mazda 3 (II) 77-111 225/35R18 K1c K6f K6k T83 T87 A01 A12 A14
BL 77-136 215/40R18 K1a K1b K6b T85 T89 A22 Flh Sth
e11*2001/116* 77-191 225/40R18 K1c K6f K6k T88 T89 S01
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 215/45R18 A12 A14 A22
BL 74-121 225/40R18 A01 K6e A58 Flh Lim
e11*2001/116* 74-121 225/45R18 A01 K6e V18 S02
0262*10-.. 74-121 235/40R18 A01 K1a K1b K2b K4h K6r
ab Modell 2013 74-121 245/40R18 A01 K1c K2b K4h K6r
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 3 (IV) 85-137 215/45R18 A12 A14 A22
BP, BPE 85-137 225/40R18 A57 Lim MHy
e13*2007/46*1972*..; 85-137 225/45R18 Y85 S04
e13*2007/46*2249*..
Mazda 5 (I) 81-107 225/40R18 K1c K42 LK6 T91 120 A01 A12 A14
CR1 A22 B02 S01
e13*2001/116*0156*.
Mazda 6 (I) 122,191 215/45R18 G03 K42 A01 A12 A14
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K56 Z18 A22 Car Flh
e1*98/14*0188*..; 88-122 215/40R18 K42 T85 T89 Lim Ma6 V00
e11*2001/116*0203*. 88-122 225/35R18 K1c K2b K42 T87 V18 S01
88-122 235/35R18 K1c K2c K42 K56 T86 T90
88-122 245/35R18 K1c K2c K42 K56
88-191 225/40R18 K1c K2b K42 T88 T89
Mazda 6 (II) 88-136 215/45R18 K1a K1b K2b K42 T89 T93 A01 A12 A14
GH 88-136 225/40R18 K1c K2b K42 T88 T89 A22 A58 Car
e1*2001/116* 88-136 225/45R18 K1c K2b K42 Flh Lim V18
0448*00-13 88-136 235/40R18 K1c K2b K41 K42 S01
88-136 245/40R18 K2c K42 K56 R03
Mazda 6 (III) 107-143 225/50R18 120 A12 A14 A22
GJ, GH 107-143 235/45R18 120 A57 Car Lim
e1*2007/46*1001*.. 107-143 245/45R18 120 V00 V18 S02
e1*2001/116*
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u. 2018
Mazda CX-3 77-115 215/45R18 A91 A14 A22 A57
DJ1 77-115 215/50R18 A94 R70 Flh S02
e1*2007/46*1335*.. 77-115 225/45R18 A90
77-115 235/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

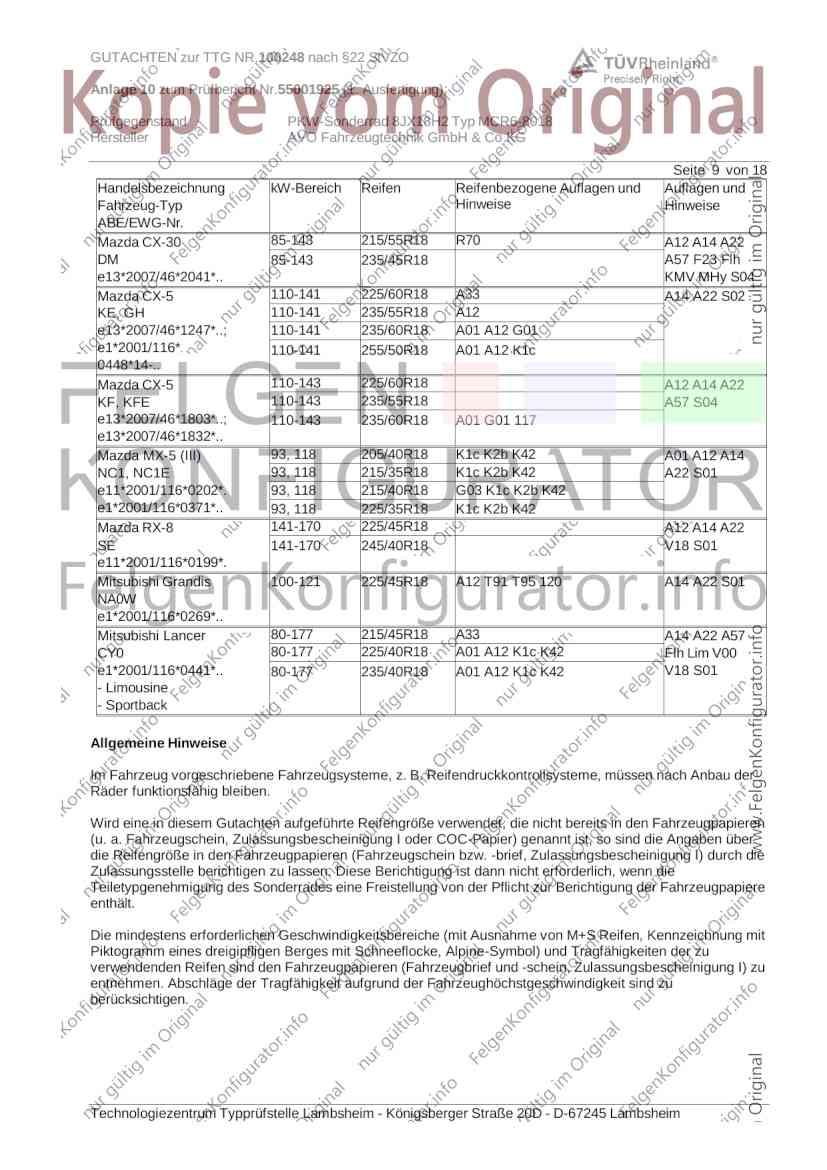

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-30 85-143 215/55R18 R70 A12 A14 A22
DM 85-143 235/45R18 A57 F23 Flh
e13*2007/46*2041*.. KMV MHy S04
Mazda CX-5 110-141 225/60R18 A33 A14 A22 S02
KE, GH 110-141 235/55R18 A12
e13*2007/46*1247*..; 110-141 235/60R18 A01 A12 G01
e1*2001/116* 110-141 255/50R18 A01 A12 K1c
0448*14-..
Mazda CX-5 110-143 225/60R18 A12 A14 A22
KF, KFE 110-143 235/55R18 A57 S04
e13*2007/46*1803*..; 110-143 235/60R18 A01 G01 117
e13*2007/46*1832*..
Mazda MX-5 (III) 93, 118 205/40R18 K1c K2b K42 A01 A12 A14
NC1, NC1E 93, 118 215/35R18 K1c K2b K42 A22 S01
e11*2001/116*0202*. 93, 118 215/40R18 G03 K1c K2b K42
e1*2001/116*0371*.. 93, 118 225/35R18 K1c K2b K42
Mazda RX-8 141-170 225/45R18 A12 A14 A22
SE 141-170 245/40R18 V18 S01
e11*2001/116*0199*.
Mitsubishi Grandis 100-121 225/45R18 A12 T91 T95 120 A14 A22 S01
NA0W
e1*2001/116*0269*..
Mitsubishi Lancer 80-177 215/45R18 A33 A14 A22 A57
CY0 80-177 225/40R18 A01 A12 K1c K42 Flh Lim V00
e1*2001/116*0441*.. 80-177 235/40R18 A01 A12 K1c K42 V18 S01
- Limousine
- Sportback
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
117 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1170 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

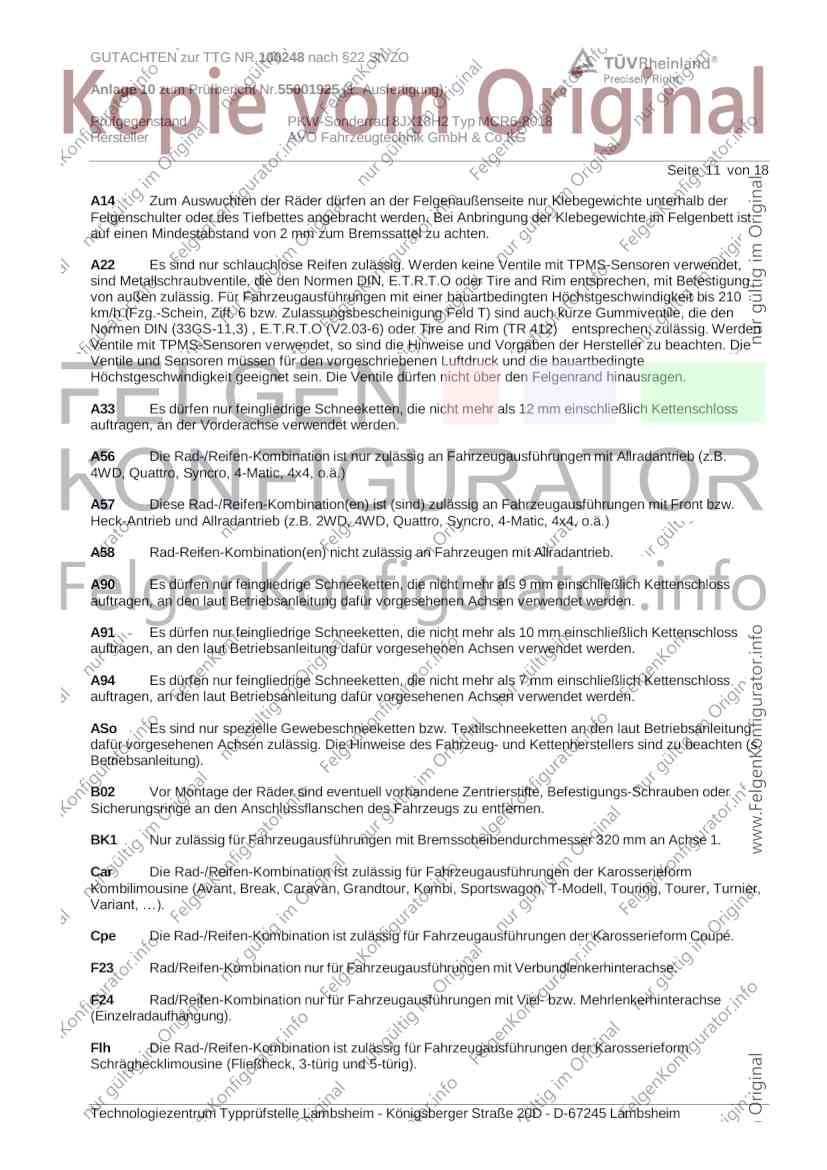

Seite 11 von 18
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, mit Befestigung
von außen zulässig. Für Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit bis 210
km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den
Normen DIN (33GS-11,3) , E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden
Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

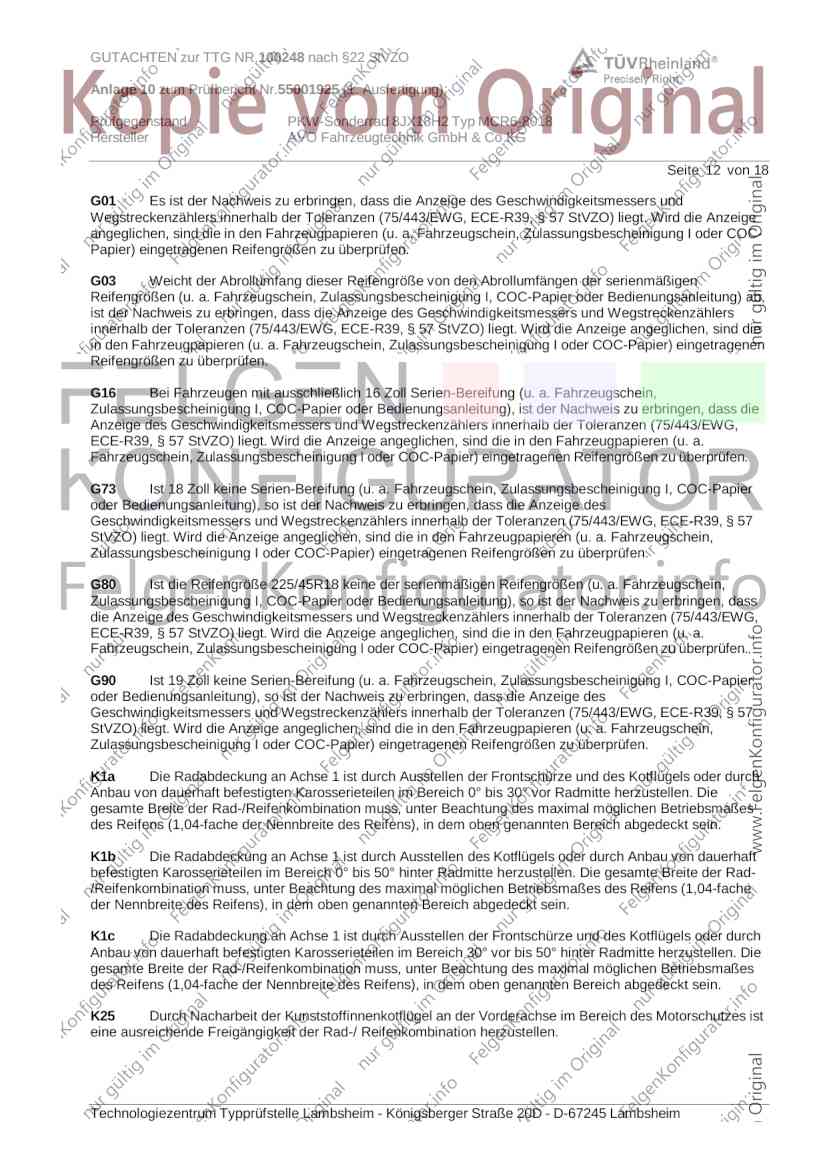

Seite 12 von 18
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

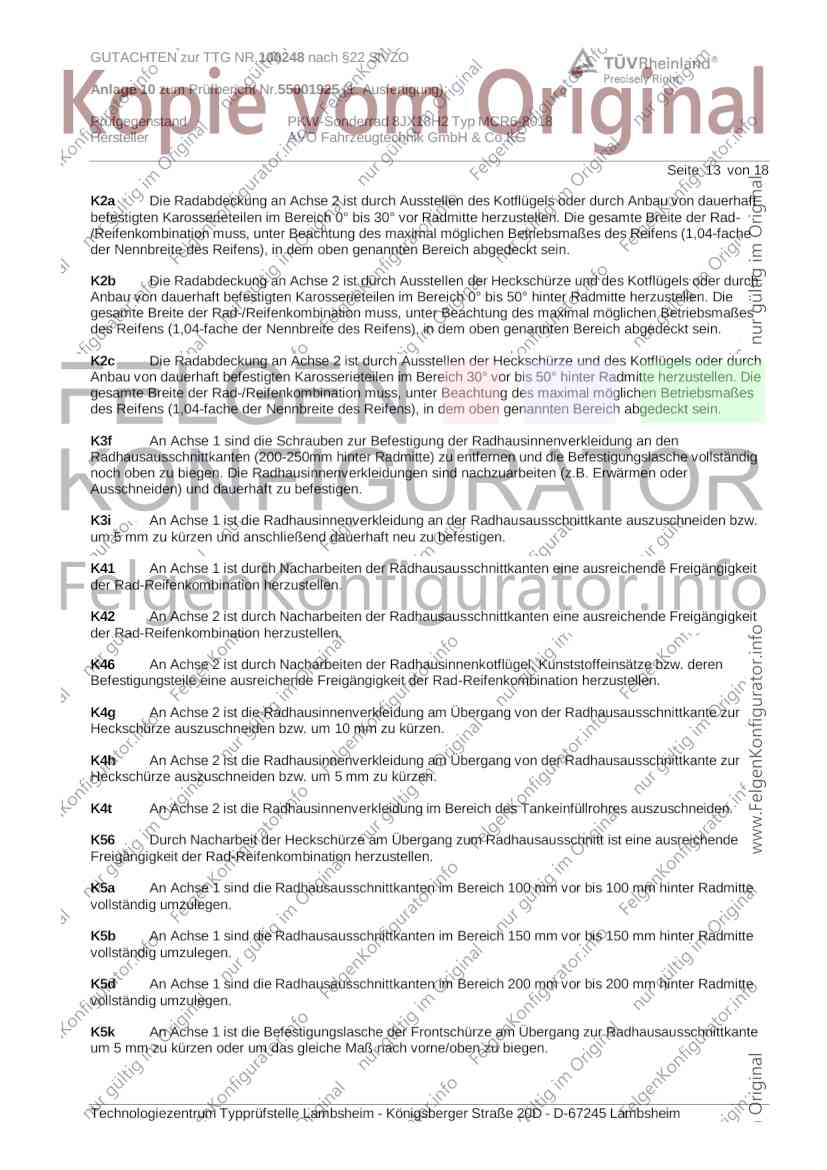

Seite 13 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

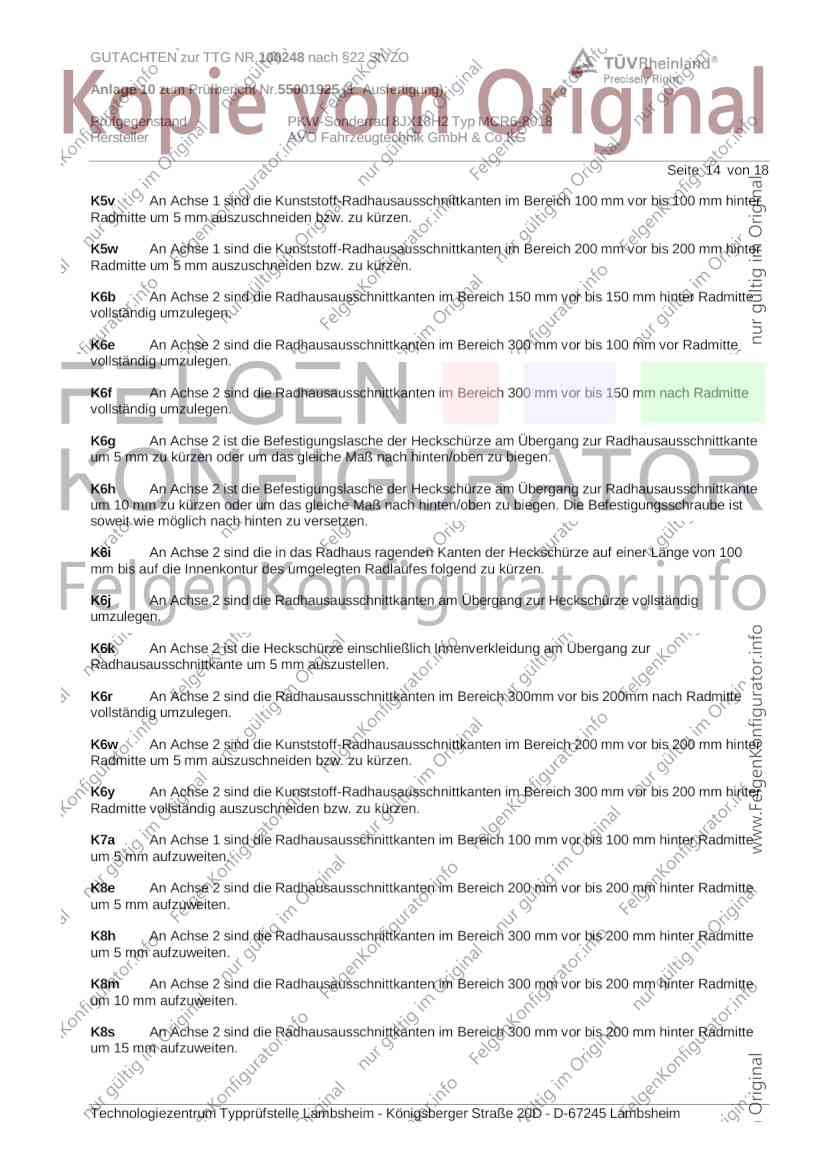

Seite 14 von 18
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.

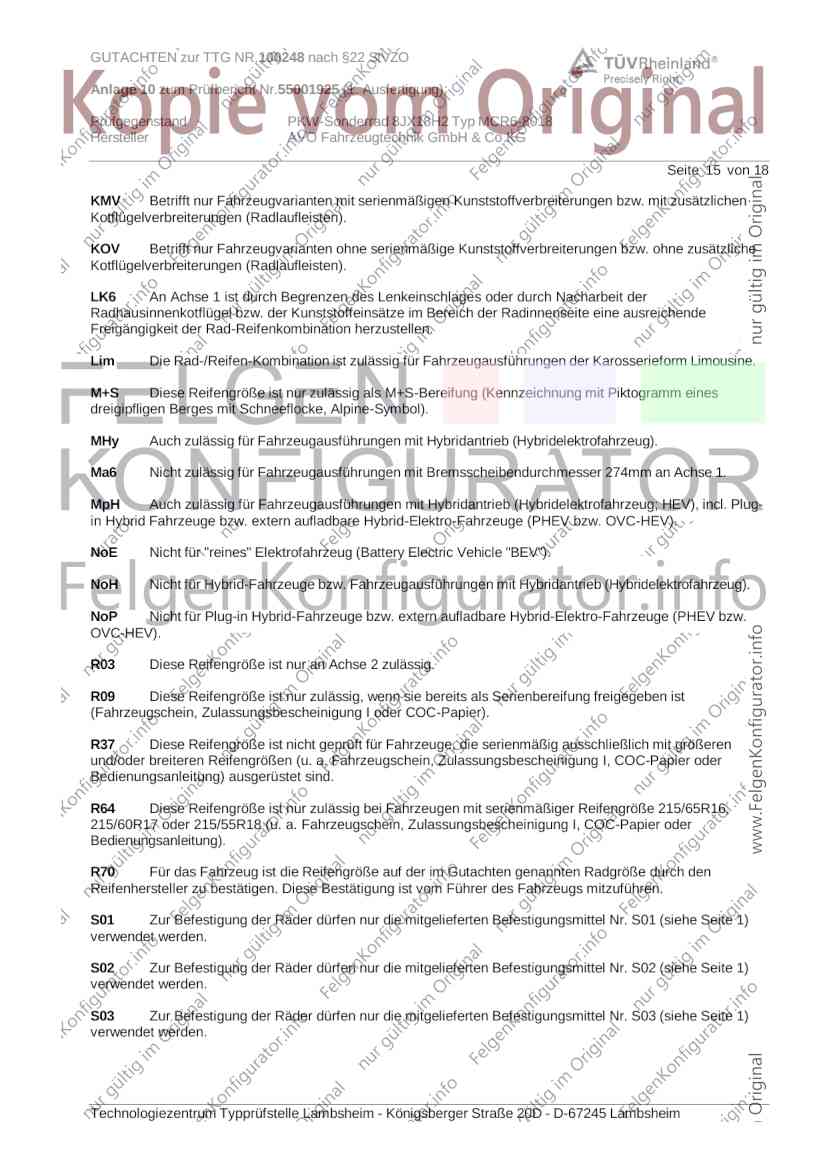

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 18
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Ma6 Nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 274mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/65R16,
215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.

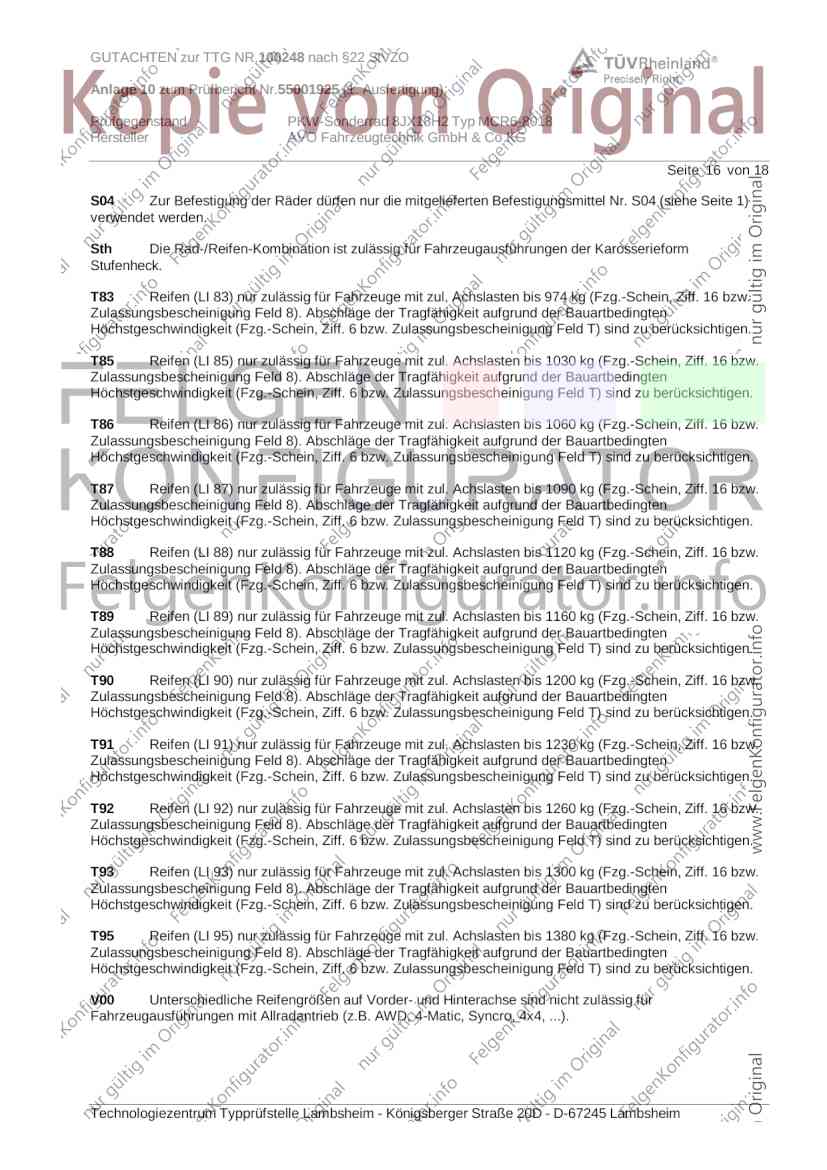

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 18
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).

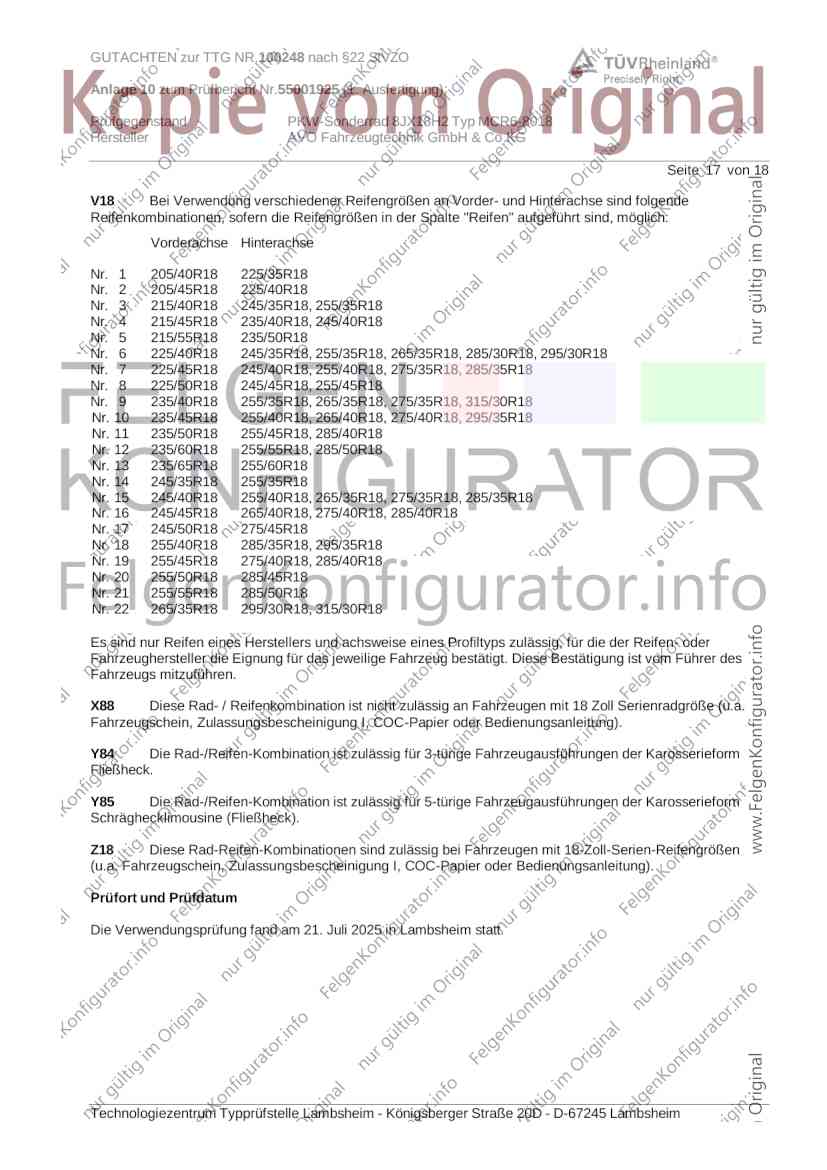

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 18
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juli 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100248 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55001925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ MCR6-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum August 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juli 2025
Tufan 00451930.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
