Gutachten 366-0062-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 45984
ANLAGE: 26 Radtyp: C9 655
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________

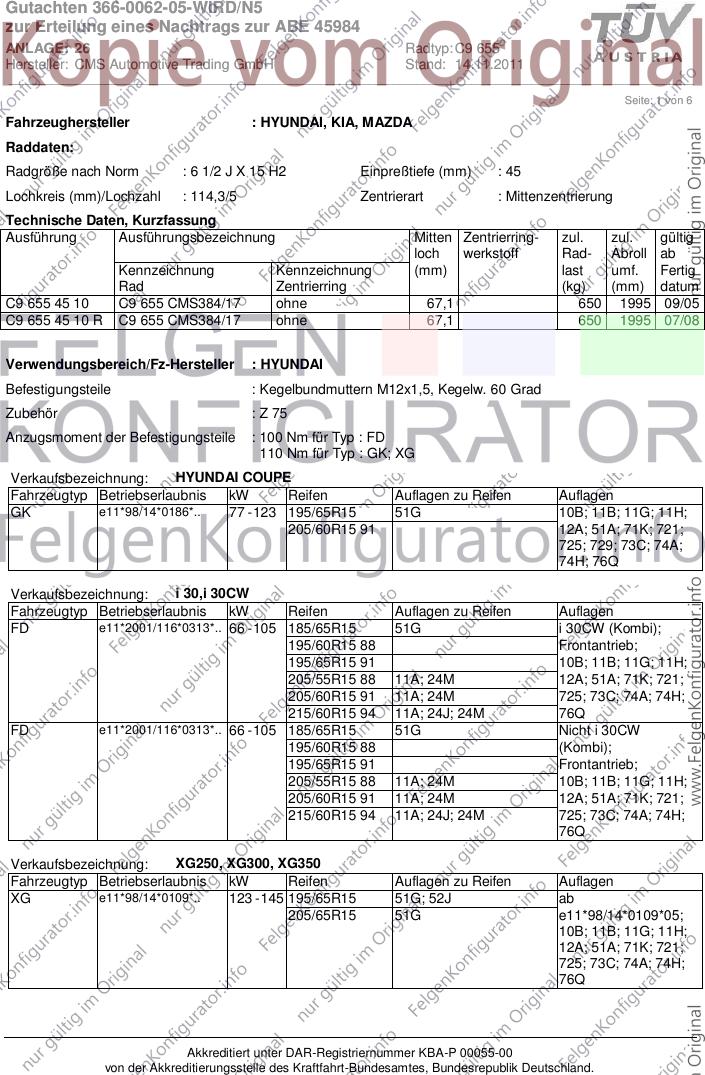

Seite: 1 von 6
Fahrzeughersteller : HYUNDAI, KIA, MAZDA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C9 655 45 10 C9 655 CMS384/17 ohne 67,1 650 1995 09/05
C9 655 45 10 R C9 655 CMS384/17 ohne 67,1 650 1995 07/08
Verwendungsbereich/Fz-Hersteller : HYUNDAI
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD
110 Nm für Typ : GK; XG
Verkaufsbezeichnung: HYUNDAI COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e11*98/14*0186*.. 77 - 123 195/65R15 51G 10B; 11B; 11G; 11H;
205/60R15 91 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 76Q
Verkaufsbezeichnung: i 30,i 30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 185/65R15 51G i 30CW (Kombi);
195/60R15 88 Frontantrieb;
195/65R15 91 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24M 12A; 51A; 71K; 721;
205/60R15 91 11A; 24M 725; 73C; 74A; 74H;
215/60R15 94 11A; 24J; 24M 76Q
FD e11*2001/116*0313*.. 66 - 105 185/65R15 51G Nicht i 30CW
195/60R15 88 (Kombi);
195/65R15 91 Frontantrieb;
205/55R15 88 11A; 24M 10B; 11B; 11G; 11H;
205/60R15 91 11A; 24M 12A; 51A; 71K; 721;
215/60R15 94 11A; 24J; 24M 725; 73C; 74A; 74H;
76Q
Verkaufsbezeichnung: XG250, XG300, XG350
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XG e11*98/14*0109*.. 123 - 145 195/65R15 51G; 52J ab
205/65R15 51G e11*98/14*0109*05;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
76Q
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0062-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 45984
ANLAGE: 26 Radtyp: C9 655
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________

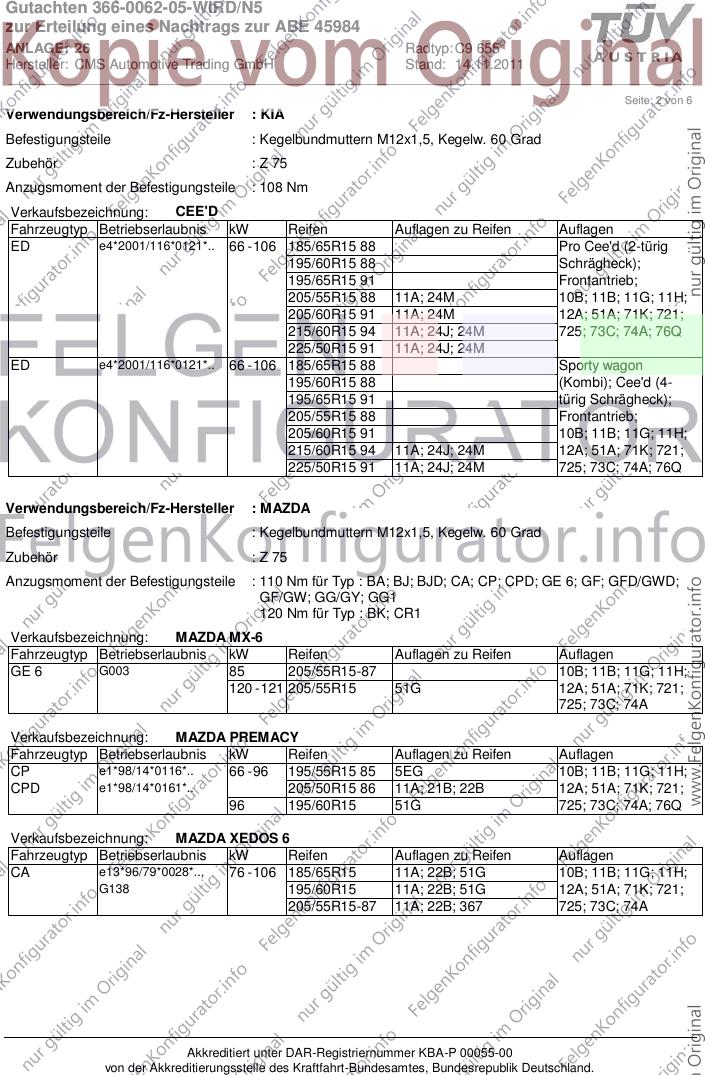

Seite: 2 von 6
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 108 Nm
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.. 66 - 106 185/65R15 88 Pro Cee'd (2-türig
195/60R15 88 Schrägheck);
195/65R15 91 Frontantrieb;
205/55R15 88 11A; 24M 10B; 11B; 11G; 11H;
205/60R15 91 11A; 24M 12A; 51A; 71K; 721;
215/60R15 94 11A; 24J; 24M 725; 73C; 74A; 76Q
225/50R15 91 11A; 24J; 24M
ED e4*2001/116*0121*.. 66 - 106 185/65R15 88 Sporty wagon
195/60R15 88 (Kombi); Cee'd (4-
195/65R15 91 türig Schrägheck);
205/55R15 88 Frontantrieb;
205/60R15 91 10B; 11B; 11G; 11H;
215/60R15 94 11A; 24J; 24M 12A; 51A; 71K; 721;
225/50R15 91 11A; 24J; 24M 725; 73C; 74A; 76Q
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : BA; BJ; BJD; CA; CP; CPD; GE 6; GF; GFD/GWD;
GF/GW; GG/GY; GG1
120 Nm für Typ : BK; CR1
Verkaufsbezeichnung: MAZDA MX-6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE 6 G003 85 205/55R15-87 10B; 11B; 11G; 11H;
120 - 121 205/55R15 51G 12A; 51A; 71K; 721;
725; 73C; 74A
Verkaufsbezeichnung: MAZDA PREMACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CP e1*98/14*0116*.. 66 - 96 195/55R15 85 5EG 10B; 11B; 11G; 11H;
CPD e1*98/14*0161*.. 205/50R15 86 11A; 21B; 22B 12A; 51A; 71K; 721;
96 195/60R15 51G 725; 73C; 74A; 76Q
Verkaufsbezeichnung: MAZDA XEDOS 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CA e13*96/79*0028*.., 76 - 106 185/65R15 11A; 22B; 51G 10B; 11B; 11G; 11H;
G138 195/60R15 11A; 22B; 51G 12A; 51A; 71K; 721;
205/55R15-87 11A; 22B; 367 725; 73C; 74A
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0062-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 45984
ANLAGE: 26 Radtyp: C9 655
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________

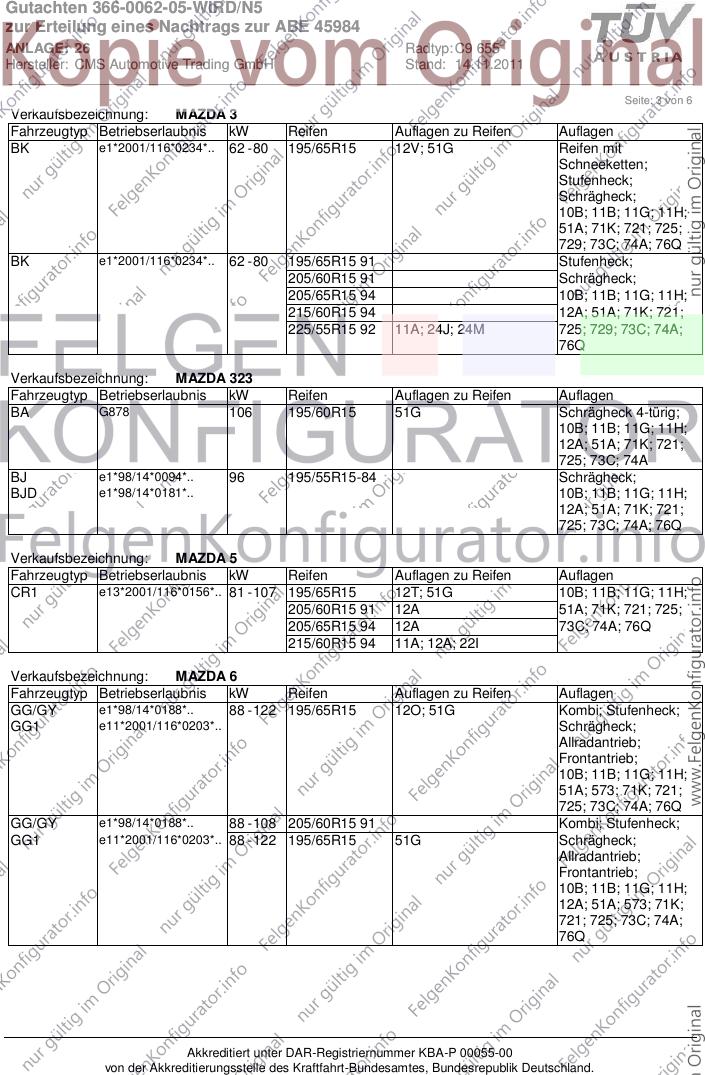

Seite: 3 von 6
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BK e1*2001/116*0234*.. 62 - 80 195/65R15 12V; 51G Reifen mit
Schneeketten;
Stufenheck;
Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 76Q
BK e1*2001/116*0234*.. 62 - 80 195/65R15 91 Stufenheck;
205/60R15 91 Schrägheck;
205/65R15 94 10B; 11B; 11G; 11H;
215/60R15 94 12A; 51A; 71K; 721;
225/55R15 92 11A; 24J; 24M 725; 729; 73C; 74A;
76Q
Verkaufsbezeichnung: MAZDA 323
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA G878 106 195/60R15 51G Schrägheck 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A
BJ e1*98/14*0094*.. 96 195/55R15-84 Schrägheck;
BJD e1*98/14*0181*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76Q
Verkaufsbezeichnung: MAZDA 5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CR1 e13*2001/116*0156*.. 81 - 107 195/65R15 12T; 51G 10B; 11B; 11G; 11H;
205/60R15 91 12A 51A; 71K; 721; 725;
205/65R15 94 12A 73C; 74A; 76Q
215/60R15 94 11A; 12A; 22I
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 195/65R15 12O; 51G Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74A; 76Q
GG/GY e1*98/14*0188*.. 88 - 108 205/60R15 91 Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. 88 - 122 195/65R15 51G Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
76Q
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0062-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 45984
ANLAGE: 26 Radtyp: C9 655
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________

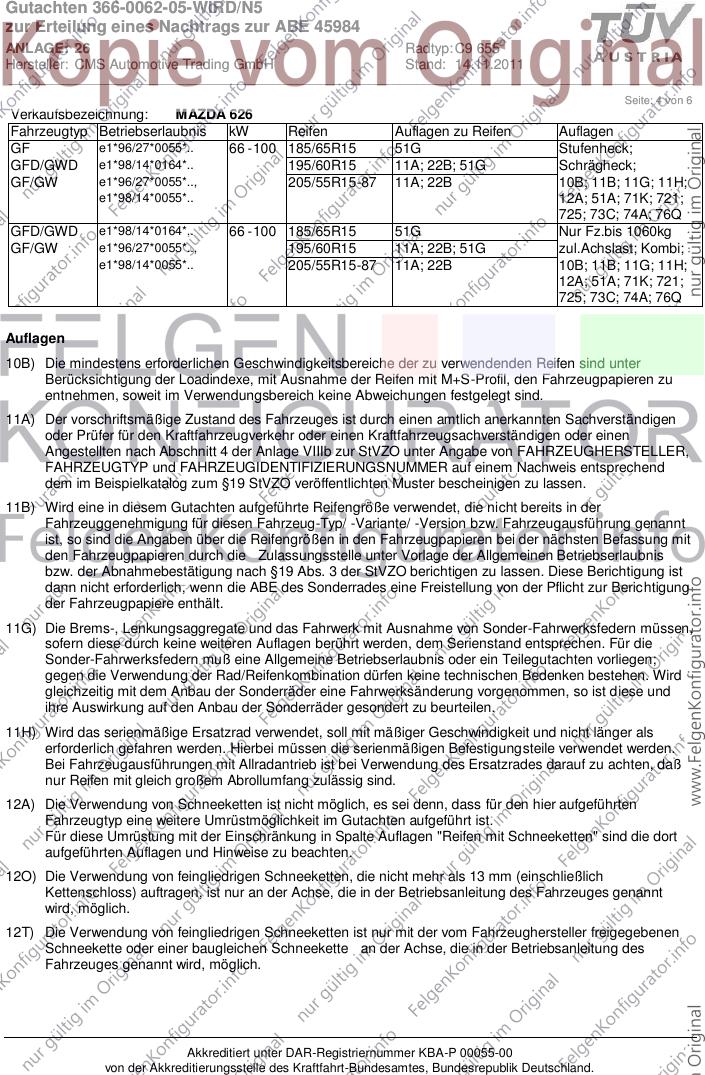

Seite: 4 von 6
Verkaufsbezeichnung: MAZDA 626
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GF e1*96/27*0055*.. 66 - 100 185/65R15 51G Stufenheck;
GFD/GWD e1*98/14*0164*.. 195/60R15 11A; 22B; 51G Schrägheck;
GF/GW e1*96/27*0055*.., 205/55R15-87 11A; 22B 10B; 11B; 11G; 11H;
e1*98/14*0055*.. 12A; 51A; 71K; 721;
725; 73C; 74A; 76Q
GFD/GWD e1*98/14*0164*.. 66 - 100 185/65R15 51G Nur Fz.bis 1060kg
GF/GW e1*96/27*0055*.., 195/60R15 11A; 22B; 51G zul.Achslast; Kombi;
e1*98/14*0055*.. 205/55R15-87 11A; 22B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76Q
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0062-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 45984
ANLAGE: 26 Radtyp: C9 655
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 5 von 6
12V) Die Verwendung von feingliedrigen Schneeketten, deren Kettenglieder nicht mehr als 11 mm und
Kettenschloss nicht mehr als 12 mm auftragen,z. B. Herst. RUD, ist nur an der Achse, die in der
Betriebsanleitung des Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind. Es ist eine Bestätigung des
Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird empfohlen den Nachweis der
Eignung bei den Fahrzeugpapieren mitzuführen. Alle an ein und derselben Achse montierten Reifen
müssen vom gleichen Reifentyp sein.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0062-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 45984
ANLAGE: 26 Radtyp: C9 655
Hersteller: CMS Automotive Trading GmbH Stand: 14.11.2011
__________________________________________________________________________________________________________________
Seite: 6 von 6
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
