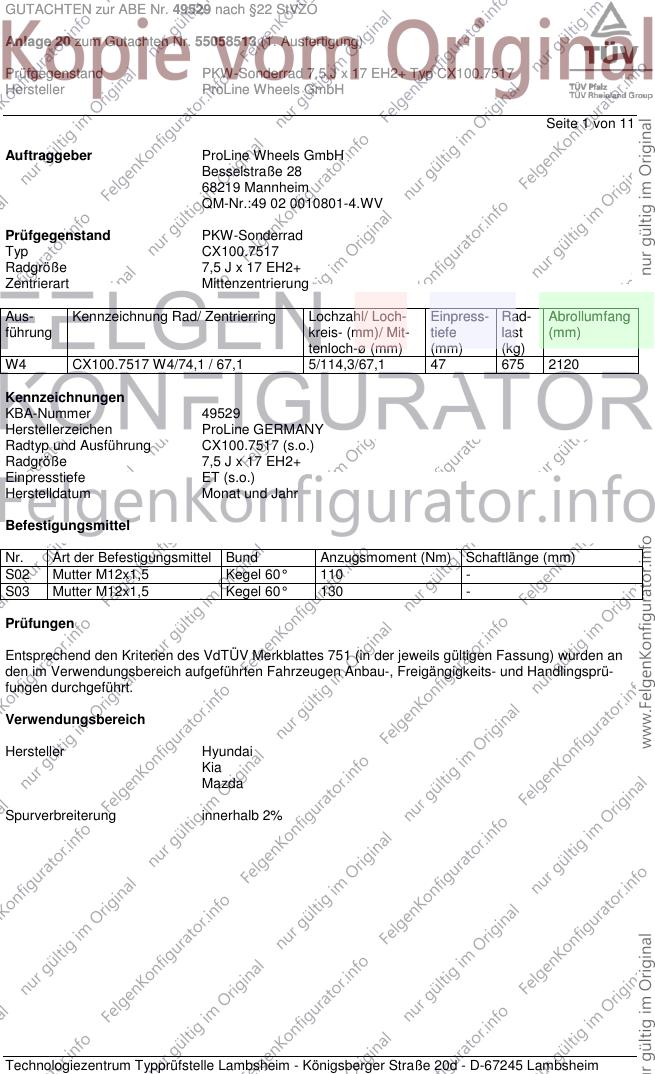

GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH
Seite 1 von 11
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX100.7517
Radgröße 7,5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W4 CX100.7517 W4/74,1 / 67,1 5/114,3/67,1 47 675 2120
Kennzeichnungen
KBA-Nummer 49529
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX100.7517 (s.o.)
Radgröße 7,5 J x 17 EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

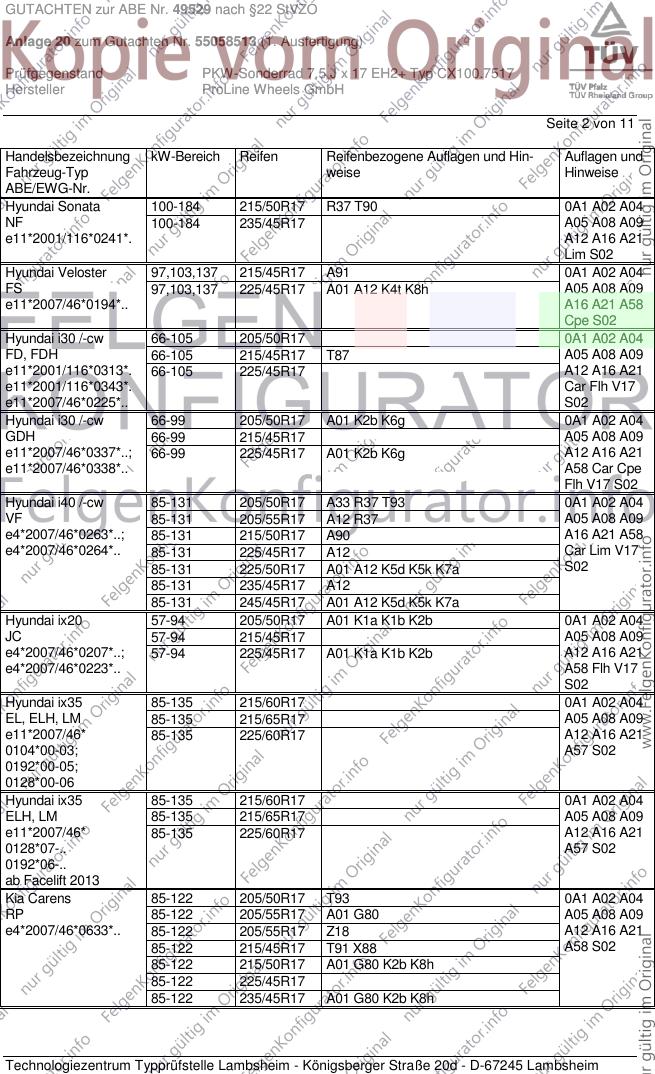

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Sonata 100-184 215/50R17 R37 T90 0A1 A02 A04
NF 100-184 235/45R17 A05 A08 A09
e11*2001/116*0241*. A12 A16 A21
Lim S02
Hyundai Veloster 97,103,137 215/45R17 A91 0A1 A02 A04
FS 97,103,137 225/45R17 A01 A12 K4t K8h A05 A08 A09
e11*2007/46*0194*.. A16 A21 A58
Cpe S02
Hyundai i30 /-cw 66-105 205/50R17 0A1 A02 A04
FD, FDH 66-105 215/45R17 T87 A05 A08 A09
e11*2001/116*0313*. 66-105 225/45R17 A12 A16 A21
e11*2001/116*0343*. Car Flh V17
e11*2007/46*0225*.. S02
Hyundai i30 /-cw 66-99 205/50R17 A01 K2b K6g 0A1 A02 A04
GDH 66-99 215/45R17 A05 A08 A09
e11*2007/46*0337*..; 66-99 225/45R17 A01 K2b K6g A12 A16 A21
e11*2007/46*0338*.. A58 Car Cpe
Flh V17 S02
Hyundai i40 /-cw 85-131 205/50R17 A33 R37 T93 0A1 A02 A04
VF 85-131 205/55R17 A12 R37 A05 A08 A09
e4*2007/46*0263*..; 85-131 215/50R17 A90 A16 A21 A58
e4*2007/46*0264*.. 85-131 225/45R17 A12 Car Lim V17
85-131 225/50R17 A01 A12 K5d K5k K7a S02
85-131 235/45R17 A12
85-131 245/45R17 A01 A12 K5d K5k K7a
Hyundai ix20 57-94 205/50R17 A01 K1a K1b K2b 0A1 A02 A04
JC 57-94 215/45R17 A05 A08 A09
e4*2007/46*0207*..; 57-94 225/45R17 A01 K1a K1b K2b A12 A16 A21
e4*2007/46*0223*.. A58 Flh V17
S02
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
EL, ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A16 A21
0104*00-03; A57 S02
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A16 A21
0128*07-.. A57 S02
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/50R17 T93 0A1 A02 A04
RP 85-122 205/55R17 A01 G80 A05 A08 A09
e4*2007/46*0633*.. 85-122 205/55R17 Z18 A12 A16 A21
85-122 215/45R17 T91 X88 A58 S02
85-122 215/50R17 A01 G80 K2b K8h
85-122 225/45R17
85-122 235/45R17 A01 G80 K2b K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

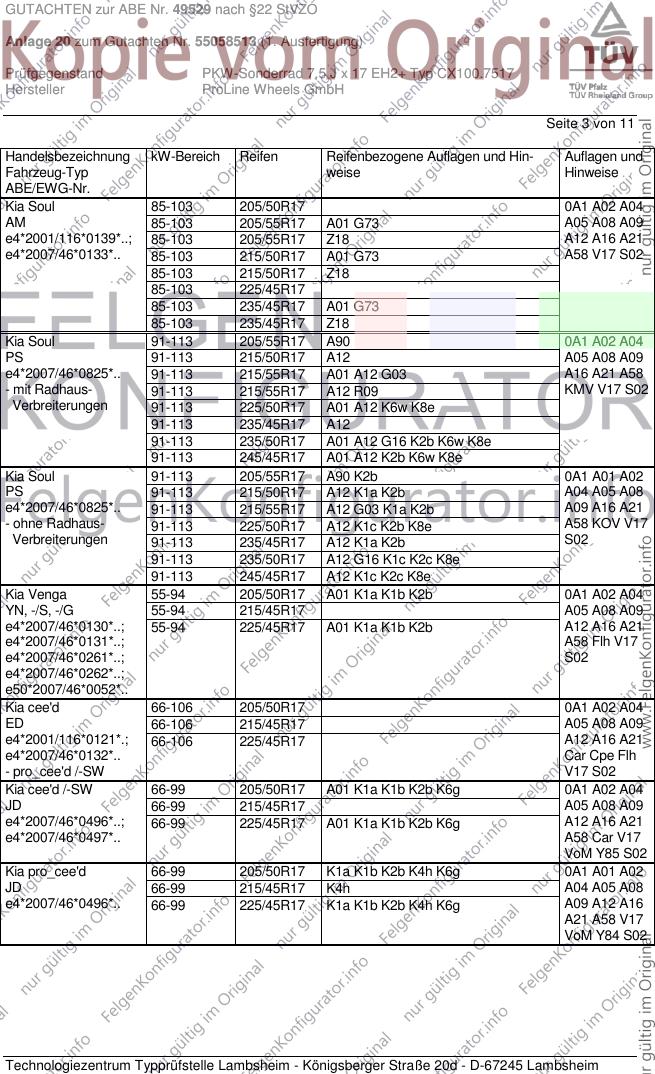

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Soul 85-103 205/50R17 0A1 A02 A04
AM 85-103 205/55R17 A01 G73 A05 A08 A09
e4*2001/116*0139*..; 85-103 205/55R17 Z18 A12 A16 A21
e4*2007/46*0133*.. 85-103 215/50R17 A01 G73 A58 V17 S02
85-103 215/50R17 Z18
85-103 225/45R17
85-103 235/45R17 A01 G73
85-103 235/45R17 Z18
Kia Soul 91-113 205/55R17 A90 0A1 A02 A04
PS 91-113 215/50R17 A12 A05 A08 A09
e4*2007/46*0825*.. 91-113 215/55R17 A01 A12 G03 A16 A21 A58
- mit Radhaus- 91-113 215/55R17 A12 R09 KMV V17 S02
Verbreiterungen 91-113 225/50R17 A01 A12 K6w K8e
91-113 235/45R17 A12
91-113 235/50R17 A01 A12 G16 K2b K6w K8e
91-113 245/45R17 A01 A12 K2b K6w K8e
Kia Soul 91-113 205/55R17 A90 K2b 0A1 A01 A02
PS 91-113 215/50R17 A12 K1a K2b A04 A05 A08
e4*2007/46*0825*.. 91-113 215/55R17 A12 G03 K1a K2b A09 A16 A21
- ohne Radhaus- 91-113 225/50R17 A12 K1c K2b K8e A58 KOV V17
Verbreiterungen 91-113 235/45R17 A12 K1a K2b S02
91-113 235/50R17 A12 G16 K1c K2c K8e
91-113 245/45R17 A12 K1c K2c K8e
Kia Venga 55-94 205/50R17 A01 K1a K1b K2b 0A1 A02 A04
YN, -/S, -/G 55-94 215/45R17 A05 A08 A09
e4*2007/46*0130*..; 55-94 225/45R17 A01 K1a K1b K2b A12 A16 A21
e4*2007/46*0131*..; A58 Flh V17
e4*2007/46*0261*..; S02
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/50R17 0A1 A02 A04
ED 66-106 215/45R17 A05 A08 A09
e4*2001/116*0121*.; 66-106 225/45R17 A12 A16 A21
e4*2007/46*0132*.. Car Cpe Flh
- pro_cee'd /-SW V17 S02
Kia cee'd /-SW 66-99 205/50R17 A01 K1a K1b K2b K6g 0A1 A02 A04
JD 66-99 215/45R17 A05 A08 A09
e4*2007/46*0496*..; 66-99 225/45R17 A01 K1a K1b K2b K6g A12 A16 A21
e4*2007/46*0497*.. A58 Car V17
VoM Y85 S02
Kia pro_cee'd 66-99 205/50R17 K1a K1b K2b K4h K6g 0A1 A01 A02
JD 66-99 215/45R17 K4h A04 A05 A08
e4*2007/46*0496*.. 66-99 225/45R17 K1a K1b K2b K4h K6g A09 A12 A16
A21 A58 V17
VoM Y84 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

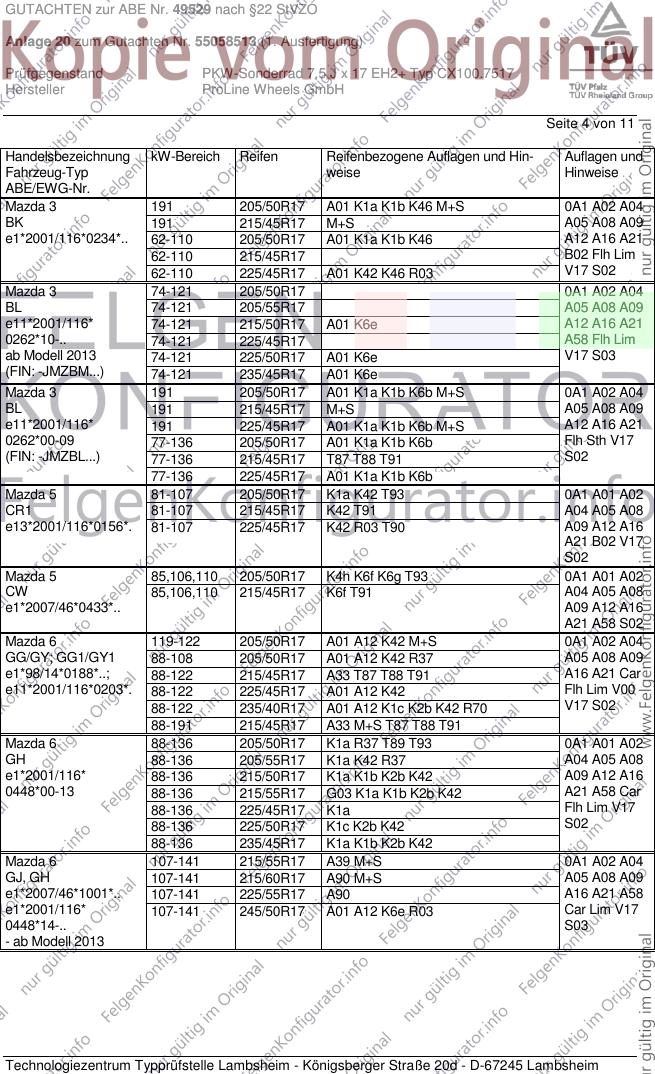

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 3 191 205/50R17 A01 K1a K1b K46 M+S 0A1 A02 A04
BK 191 215/45R17 M+S A05 A08 A09
e1*2001/116*0234*.. 62-110 205/50R17 A01 K1a K1b K46 A12 A16 A21
62-110 215/45R17 B02 Flh Lim
62-110 225/45R17 A01 K42 K46 R03 V17 S02
Mazda 3 74-121 205/50R17 0A1 A02 A04
BL 74-121 205/55R17 A05 A08 A09
e11*2001/116* 74-121 215/50R17 A01 K6e A12 A16 A21
0262*10-.. 74-121 225/45R17 A58 Flh Lim
ab Modell 2013 74-121 225/50R17 A01 K6e V17 S03
(FIN: -JMZBM...) 74-121 235/45R17 A01 K6e
Mazda 3 191 205/50R17 A01 K1a K1b K6b M+S 0A1 A02 A04
BL 191 215/45R17 M+S A05 A08 A09
e11*2001/116* 191 225/45R17 A01 K1a K1b K6b M+S A12 A16 A21
0262*00-09 77-136 205/50R17 A01 K1a K1b K6b Flh Sth V17
(FIN: -JMZBL...) 77-136 215/45R17 T87 T88 T91 S02
77-136 225/45R17 A01 K1a K1b K6b
Mazda 5 81-107 205/50R17 K1a K42 T93 0A1 A01 A02
CR1 81-107 215/45R17 K42 T91 A04 A05 A08
e13*2001/116*0156*. 81-107 225/45R17 K42 R03 T90 A09 A12 A16
A21 B02 V17
S02
Mazda 5 85,106,110 205/50R17 K4h K6f K6g T93 0A1 A01 A02
CW 85,106,110 215/45R17 K6f T91 A04 A05 A08
e1*2007/46*0433*.. A09 A12 A16
A21 A58 S02
Mazda 6 119-122 205/50R17 A01 A12 K42 M+S 0A1 A02 A04
GG/GY; GG1/GY1 88-108 205/50R17 A01 A12 K42 R37 A05 A08 A09
e1*98/14*0188*..; 88-122 215/45R17 A33 T87 T88 T91 A16 A21 Car
e11*2001/116*0203*. 88-122 225/45R17 A01 A12 K42 Flh Lim V00
88-122 235/40R17 A01 A12 K1c K2b K42 R70 V17 S02
88-191 215/45R17 A33 M+S T87 T88 T91
Mazda 6 88-136 205/50R17 K1a R37 T89 T93 0A1 A01 A02
GH 88-136 205/55R17 K1a K42 R37 A04 A05 A08
e1*2001/116* 88-136 215/50R17 K1a K1b K2b K42 A09 A12 A16
0448*00-13 88-136 215/55R17 G03 K1a K1b K2b K42 A21 A58 Car
88-136 225/45R17 K1a Flh Lim V17
88-136 225/50R17 K1c K2b K42 S02
88-136 235/45R17 K1a K1b K2b K42
Mazda 6 107-141 215/55R17 A39 M+S 0A1 A02 A04
GJ, GH 107-141 215/60R17 A90 M+S A05 A08 A09
e1*2007/46*1001*.. 107-141 225/55R17 A90 A16 A21 A58
e1*2001/116* 107-141 245/50R17 A01 A12 K6e R03 Car Lim V17
0448*14-.. S03
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

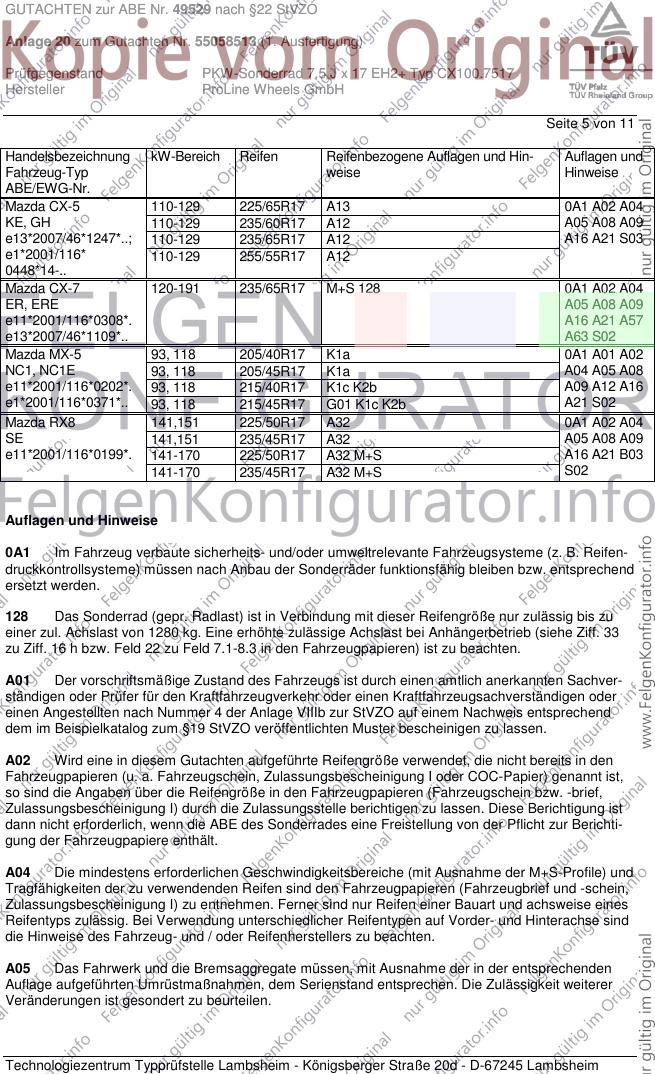

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda CX-5 110-129 225/65R17 A13 0A1 A02 A04
KE, GH 110-129 235/60R17 A12 A05 A08 A09
e13*2007/46*1247*..; 110-129 235/65R17 A12 A16 A21 S03
e1*2001/116* 110-129 255/55R17 A12
0448*14-..
Mazda CX-7 120-191 235/65R17 M+S 128 0A1 A02 A04
ER, ERE A05 A08 A09
e11*2001/116*0308*. A16 A21 A57
e13*2007/46*1109*.. A63 S02
Mazda MX-5 93, 118 205/40R17 K1a 0A1 A01 A02
NC1, NC1E 93, 118 205/45R17 K1a A04 A05 A08
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b A09 A12 A16
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b A21 S02
Mazda RX8 141,151 225/50R17 A32 0A1 A02 A04
SE 141,151 235/45R17 A32 A05 A08 A09
e11*2001/116*0199*. 141-170 225/50R17 A32 M+S A16 A21 B03
141-170 235/45R17 A32 M+S S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH
Seite 6 von 11

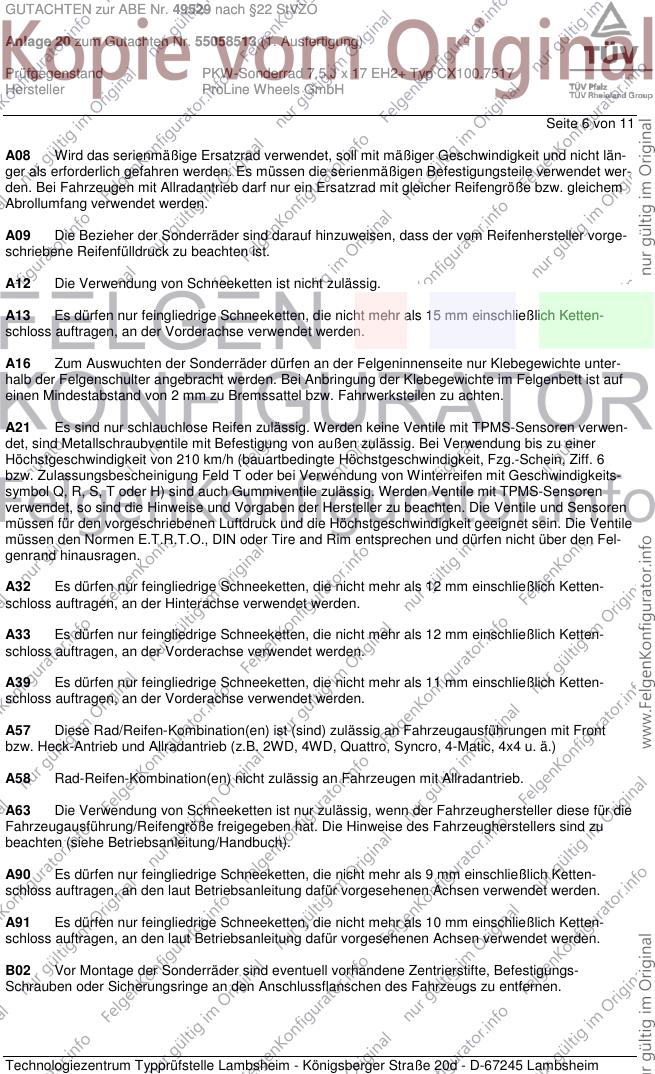

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

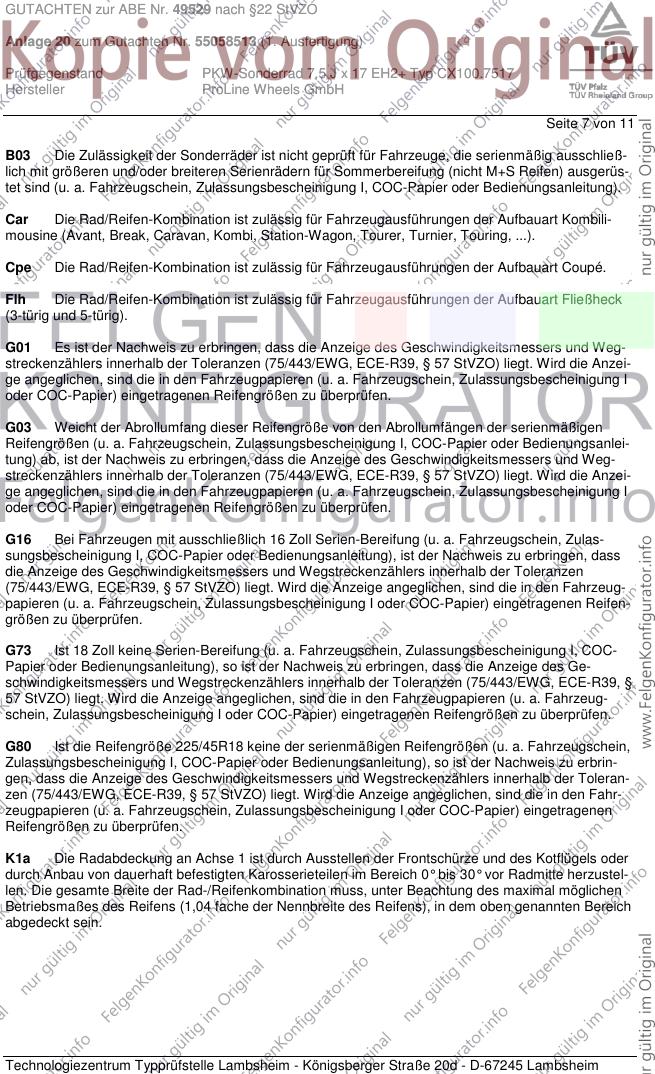

Seite 7 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

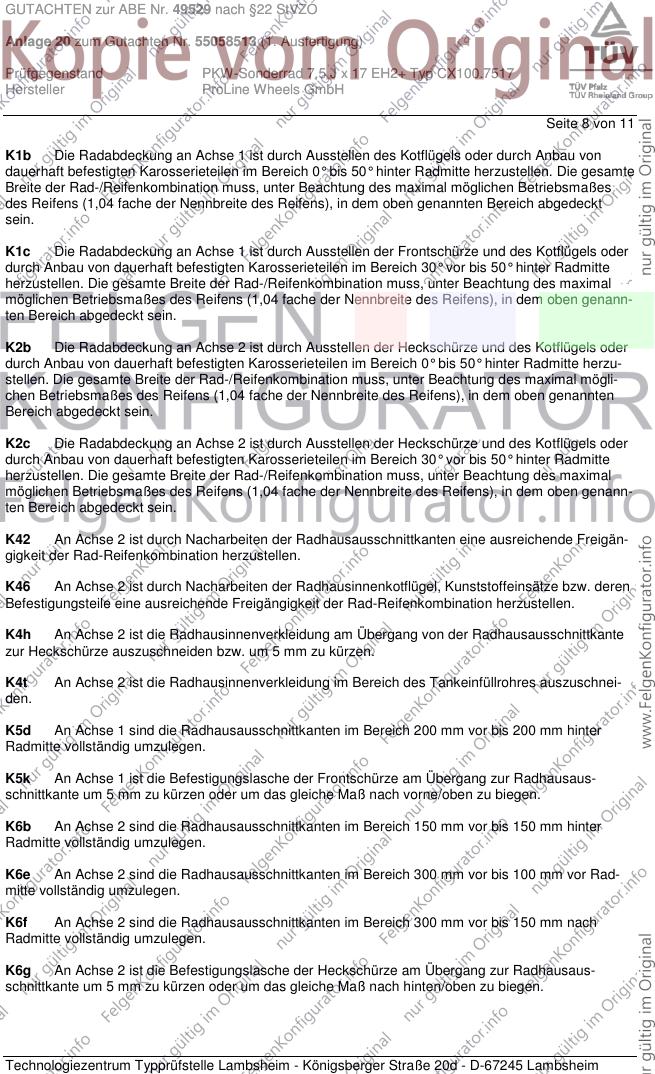

Seite 8 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschnei-
den.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

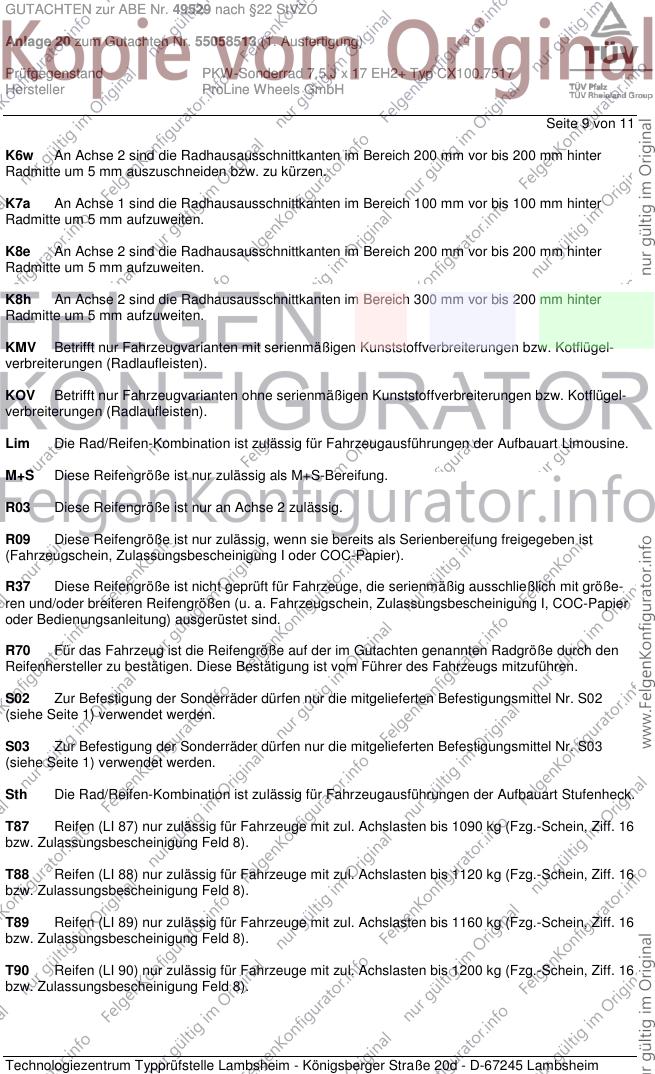

Seite 9 von 11
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH

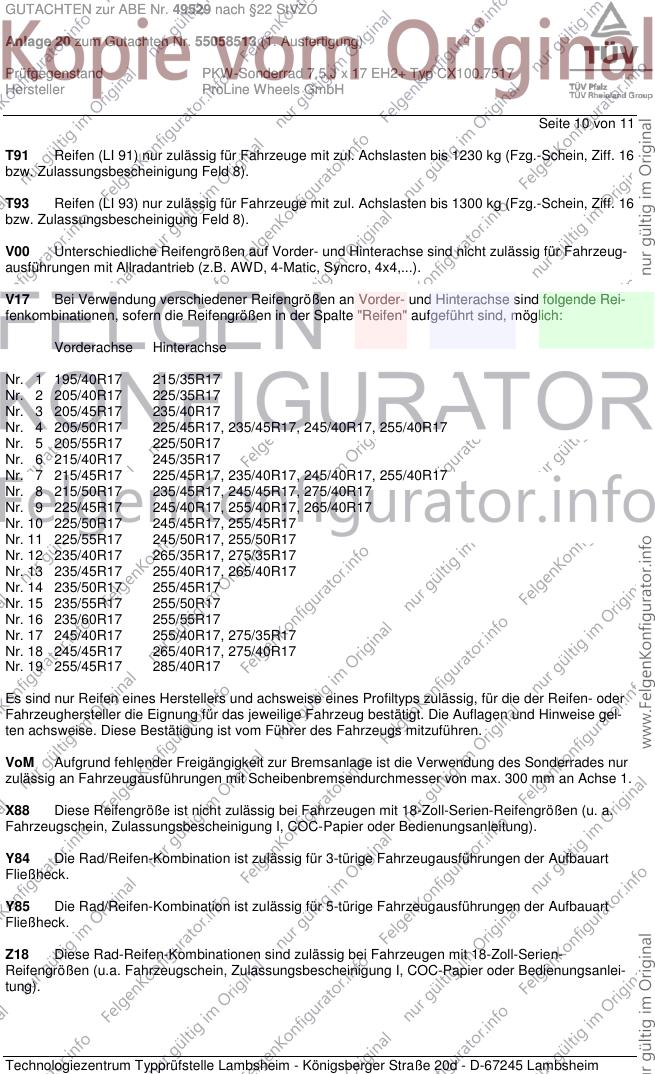

Seite 10 von 11
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49529 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55058513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX100.7517
Hersteller ProLine Wheels GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2014
Haasis 00215112.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
