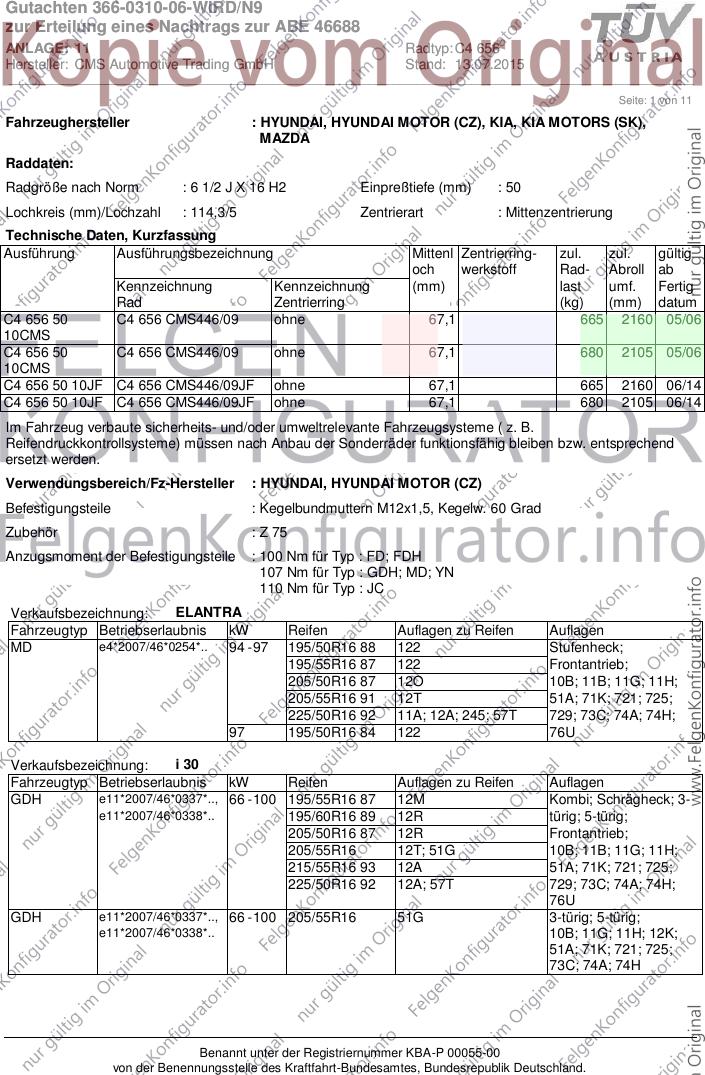

Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : HYUNDAI, HYUNDAI MOTOR (CZ), KIA, KIA MOTORS (SK),
MAZDA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 656 50 C4 656 CMS446/09 ohne 67,1 665 2160 05/06
10CMS
C4 656 50 C4 656 CMS446/09 ohne 67,1 680 2105 05/06
10CMS
C4 656 50 10JF C4 656 CMS446/09JF ohne 67,1 665 2160 06/14
C4 656 50 10JF C4 656 CMS446/09JF ohne 67,1 680 2105 06/14
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI MOTOR (CZ)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH
107 Nm für Typ : GDH; MD; YN
110 Nm für Typ : JC
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 195/50R16 88 122 Stufenheck;
195/55R16 87 122 Frontantrieb;
205/50R16 87 12O 10B; 11B; 11G; 11H;
205/55R16 91 12T 51A; 71K; 721; 725;
225/50R16 92 11A; 12A; 245; 57T 729; 73C; 74A; 74H;
97 195/50R16 84 122 76U
Verkaufsbezeichnung: i 30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 195/55R16 87 12M Kombi; Schrägheck; 3-
e11*2007/46*0338*.. 195/60R16 89 12R türig; 5-türig;
205/50R16 87 12R Frontantrieb;
205/55R16 12T; 51G 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 71K; 721; 725;
225/50R16 92 12A; 57T 729; 73C; 74A; 74H;
76U
GDH e11*2007/46*0337*.., 66 - 100 205/55R16 51G 3-türig; 5-türig;
e11*2007/46*0338*.. 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

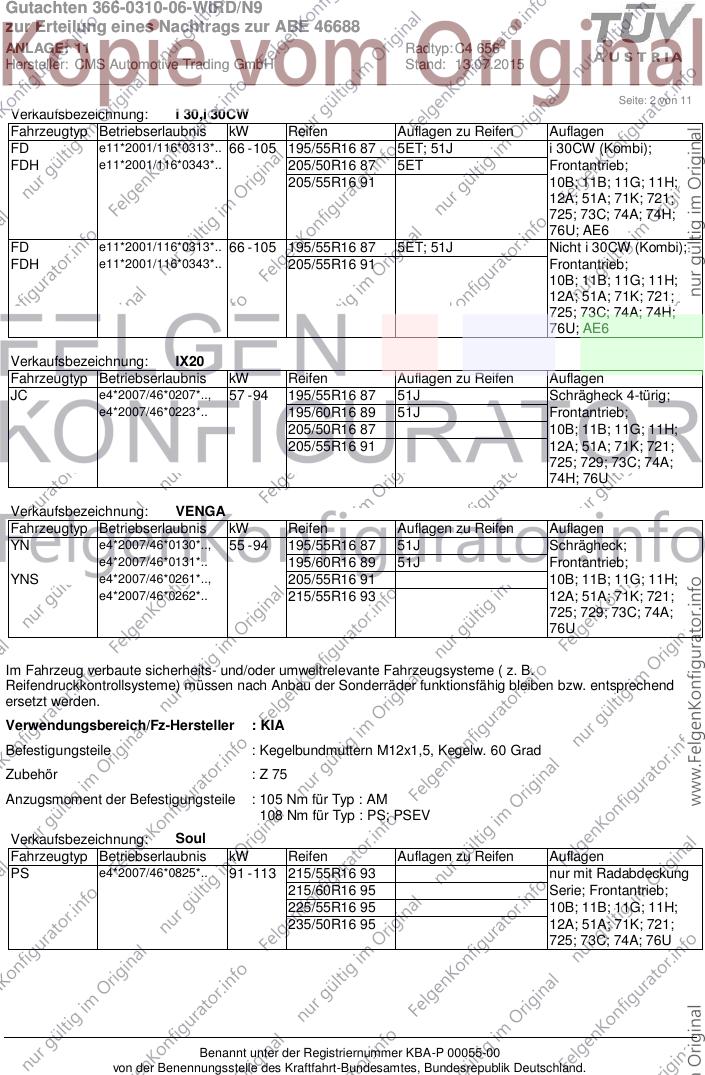

Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________
Seite: 2 von 11
Verkaufsbezeichnung: i 30,i 30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 5ET; 51J i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/50R16 87 5ET Frontantrieb;
205/55R16 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
76U; AE6
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 5ET; 51J Nicht i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/55R16 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
76U; AE6
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 195/55R16 87 51J Schrägheck 4-türig;
e4*2007/46*0223*.. 195/60R16 89 51J Frontantrieb;
205/50R16 87 10B; 11B; 11G; 11H;
205/55R16 91 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 76U
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 195/55R16 87 51J Schrägheck;
e4*2007/46*0131*.. 195/60R16 89 51J Frontantrieb;
YNS e4*2007/46*0261*.., 205/55R16 91 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 215/55R16 93 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
108 Nm für Typ : PS; PSEV
Verkaufsbezeichnung: Soul
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PS e4*2007/46*0825*.. 91 - 113 215/55R16 93 nur mit Radabdeckung
215/60R16 95 Serie; Frontantrieb;
225/55R16 95 10B; 11B; 11G; 11H;
235/50R16 95 12A; 51A; 71K; 721;
725; 73C; 74A; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

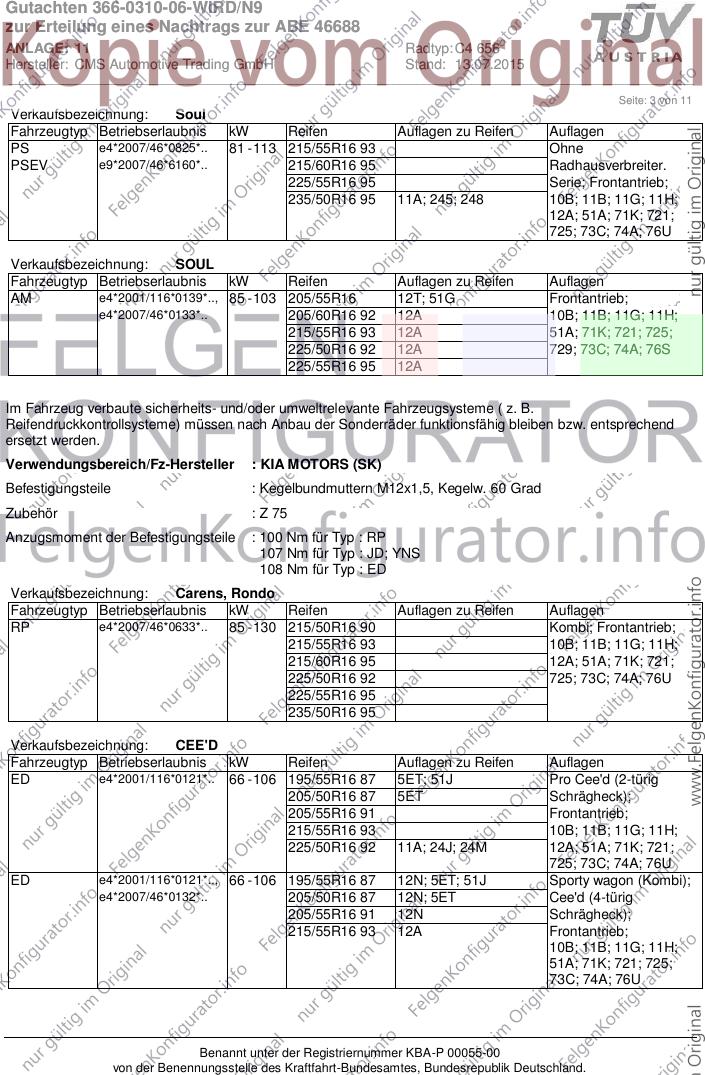

Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: Soul
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PS e4*2007/46*0825*.. 81 - 113 215/55R16 93 Ohne
PSEV e9*2007/46*6160*.. 215/60R16 95 Radhausverbreiter.
225/55R16 95 Serie; Frontantrieb;
235/50R16 95 11A; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76U
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 205/55R16 12T; 51G Frontantrieb;
e4*2007/46*0133*.. 205/60R16 92 12A 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 71K; 721; 725;
225/50R16 92 12A 729; 73C; 74A; 76S
225/55R16 95 12A
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : RP
107 Nm für Typ : JD; YNS
108 Nm für Typ : ED
Verkaufsbezeichnung: Carens, Rondo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RP e4*2007/46*0633*.. 85 - 130 215/50R16 90 Kombi; Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
215/60R16 95 12A; 51A; 71K; 721;
225/50R16 92 725; 73C; 74A; 76U
225/55R16 95
235/50R16 95
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.. 66 - 106 195/55R16 87 5ET; 51J Pro Cee'd (2-türig
205/50R16 87 5ET Schrägheck);
205/55R16 91 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 76U
ED e4*2001/116*0121*.., 66 - 106 195/55R16 87 12N; 5ET; 51J Sporty wagon (Kombi);
e4*2007/46*0132*.. 205/50R16 87 12N; 5ET Cee'd (4-türig
205/55R16 91 12N Schrägheck);
215/55R16 93 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

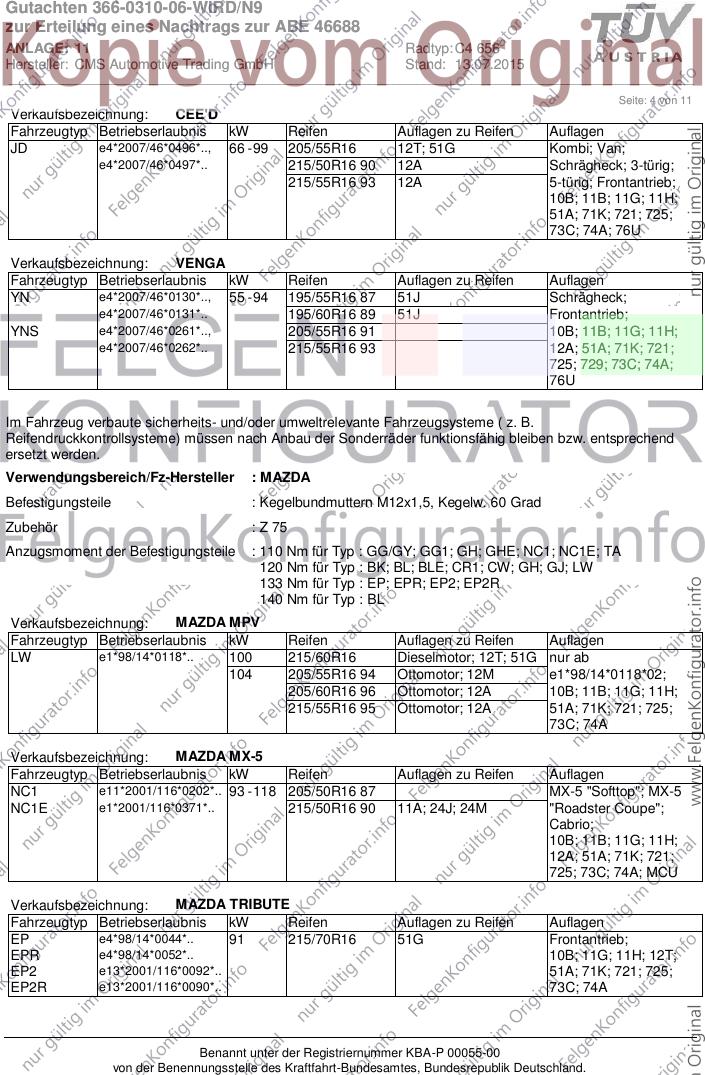

Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________
Seite: 4 von 11
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JD e4*2007/46*0496*.., 66 - 99 205/55R16 12T; 51G Kombi; Van;
e4*2007/46*0497*.. 215/50R16 90 12A Schrägheck; 3-türig;
215/55R16 93 12A 5-türig; Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 76U
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 195/55R16 87 51J Schrägheck;
e4*2007/46*0131*.. 195/60R16 89 51J Frontantrieb;
YNS e4*2007/46*0261*.., 205/55R16 91 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 215/55R16 93 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : GG/GY; GG1; GH; GHE; NC1; NC1E; TA
120 Nm für Typ : BK; BL; BLE; CR1; CW; GH; GJ; LW
133 Nm für Typ : EP; EPR; EP2; EP2R
140 Nm für Typ : BL
Verkaufsbezeichnung: MAZDA MPV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LW e1*98/14*0118*.. 100 215/60R16 Dieselmotor; 12T; 51G nur ab
104 205/55R16 94 Ottomotor; 12M e1*98/14*0118*02;
205/60R16 96 Ottomotor; 12A 10B; 11B; 11G; 11H;
215/55R16 95 Ottomotor; 12A 51A; 71K; 721; 725;
73C; 74A
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 205/50R16 87 MX-5 "Softtop"; MX-5
NC1E e1*2001/116*0371*.. 215/50R16 90 11A; 24J; 24M "Roadster Coupe";
Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; MCU
Verkaufsbezeichnung: MAZDA TRIBUTE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EP e4*98/14*0044*.. 91 215/70R16 51G Frontantrieb;
EPR e4*98/14*0052*.. 10B; 11G; 11H; 12T;
EP2 e13*2001/116*0092*.. 51A; 71K; 721; 725;
EP2R e13*2001/116*0090*.. 73C; 74A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

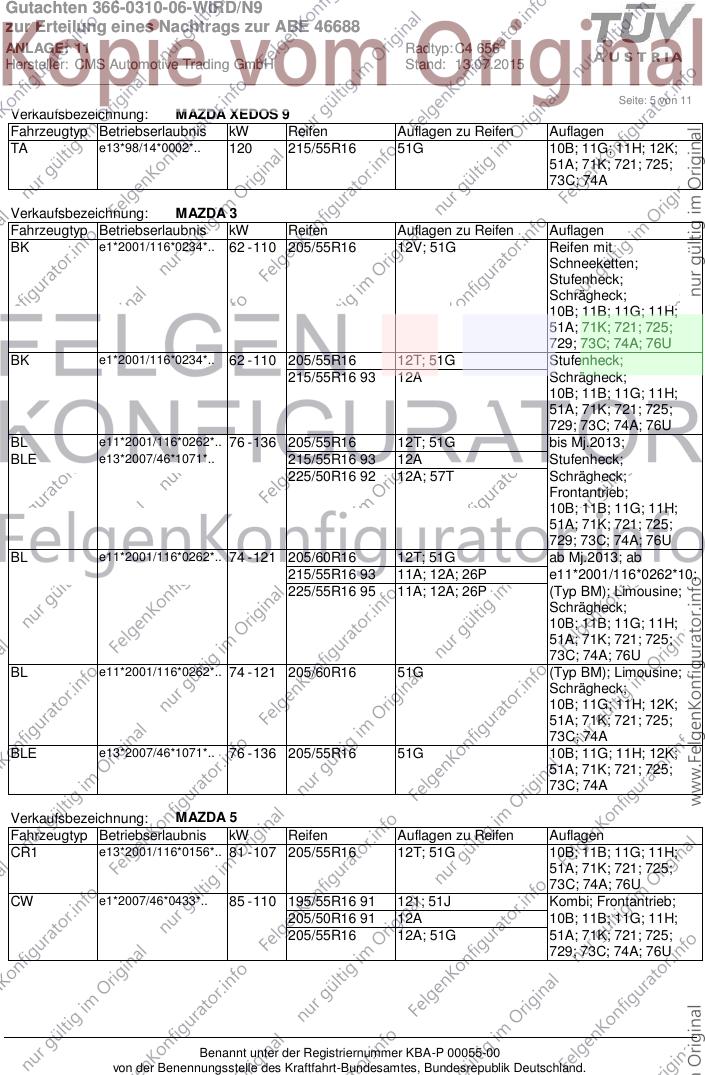

Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________
Seite: 5 von 11
Verkaufsbezeichnung: MAZDA XEDOS 9
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TA e13*98/14*0002*.. 120 215/55R16 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BK e1*2001/116*0234*.. 62 - 110 205/55R16 12V; 51G Reifen mit
Schneeketten;
Stufenheck;
Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 76U
BK e1*2001/116*0234*.. 62 - 110 205/55R16 12T; 51G Stufenheck;
215/55R16 93 12A Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 76U
BL e11*2001/116*0262*.. 76 - 136 205/55R16 12T; 51G bis Mj.2013;
BLE e13*2007/46*1071*.. 215/55R16 93 12A Stufenheck;
225/50R16 92 12A; 57T Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 76U
BL e11*2001/116*0262*.. 74 - 121 205/60R16 12T; 51G ab Mj.2013; ab
215/55R16 93 11A; 12A; 26P e11*2001/116*0262*10;
225/55R16 95 11A; 12A; 26P (Typ BM); Limousine;
Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 76U
BL e11*2001/116*0262*.. 74 - 121 205/60R16 51G (Typ BM); Limousine;
Schrägheck;
10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A
BLE e13*2007/46*1071*.. 76 - 136 205/55R16 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A
Verkaufsbezeichnung: MAZDA 5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CR1 e13*2001/116*0156*.. 81 - 107 205/55R16 12T; 51G 10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 76U
CW e1*2007/46*0433*.. 85 - 110 195/55R16 91 121; 51J Kombi; Frontantrieb;
205/50R16 91 12A 10B; 11B; 11G; 11H;
205/55R16 12A; 51G 51A; 71K; 721; 725;
729; 73C; 74A; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________

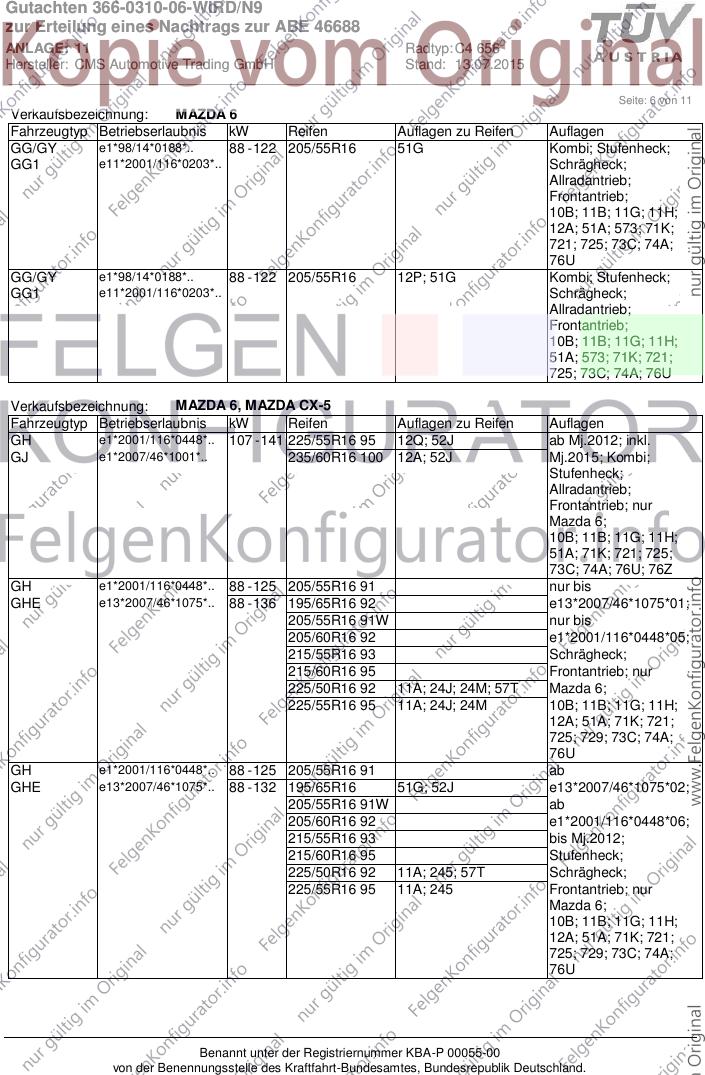

Seite: 6 von 11
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 205/55R16 51G Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
76U
GG/GY e1*98/14*0188*.. 88 - 122 205/55R16 12P; 51G Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74A; 76U
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 107 - 141 225/55R16 95 12Q; 52J ab Mj.2012; inkl.
GJ e1*2007/46*1001*.. 235/60R16 100 12A; 52J Mj.2015; Kombi;
Stufenheck;
Allradantrieb;
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 76U; 76Z
GH e1*2001/116*0448*.. 88 - 125 205/55R16 91 nur bis
GHE e13*2007/46*1075*.. 88 - 136 195/65R16 92 e13*2007/46*1075*01;
205/55R16 91W nur bis
205/60R16 92 e1*2001/116*0448*05;
215/55R16 93 Schrägheck;
215/60R16 95 Frontantrieb; nur
225/50R16 92 11A; 24J; 24M; 57T Mazda 6;
225/55R16 95 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
GH e1*2001/116*0448*.. 88 - 125 205/55R16 91 ab
GHE e13*2007/46*1075*.. 88 - 132 195/65R16 51G; 52J e13*2007/46*1075*02;
205/55R16 91W ab
205/60R16 92 e1*2001/116*0448*06;
215/55R16 93 bis Mj.2012;
215/60R16 95 Stufenheck;
225/50R16 92 11A; 245; 57T Schrägheck;
225/55R16 95 11A; 245 Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________

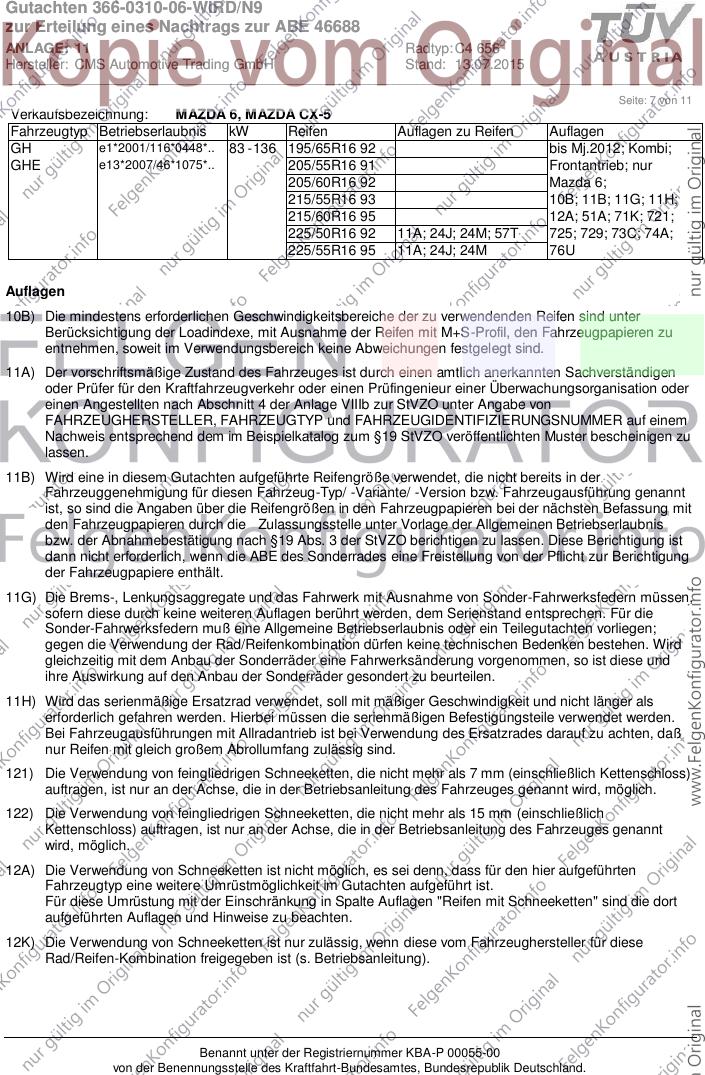

Seite: 7 von 11
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 83 - 136 195/65R16 92 bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 205/55R16 91 Frontantrieb; nur
205/60R16 92 Mazda 6;
215/55R16 93 10B; 11B; 11G; 11H;
215/60R16 95 12A; 51A; 71K; 721;
225/50R16 92 11A; 24J; 24M; 57T 725; 729; 73C; 74A;
225/55R16 95 11A; 24J; 24M 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________

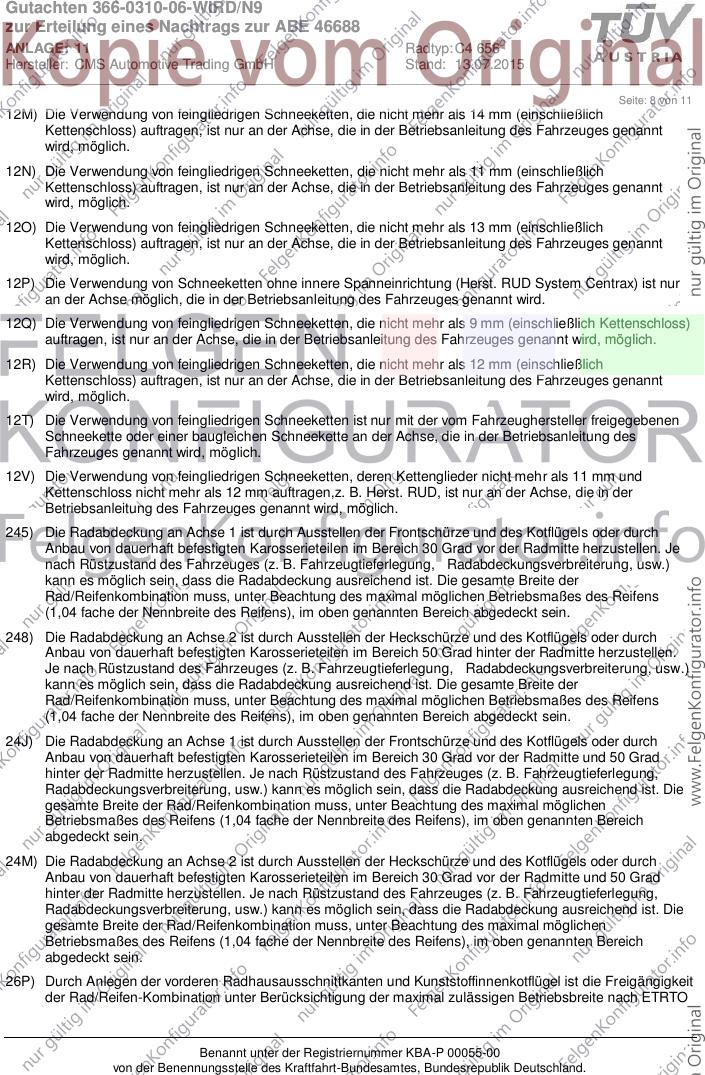

Seite: 8 von 11
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12P) Die Verwendung von Schneeketten ohne innere Spanneinrichtung (Herst. RUD System Centrax) ist nur
an der Achse möglich, die in der Betriebsanleitung des Fahrzeuges genannt wird.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
12V) Die Verwendung von feingliedrigen Schneeketten, deren Kettenglieder nicht mehr als 11 mm und
Kettenschloss nicht mehr als 12 mm auftragen,z. B. Herst. RUD, ist nur an der Achse, die in der
Betriebsanleitung des Fahrzeuges genannt wird, möglich.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________

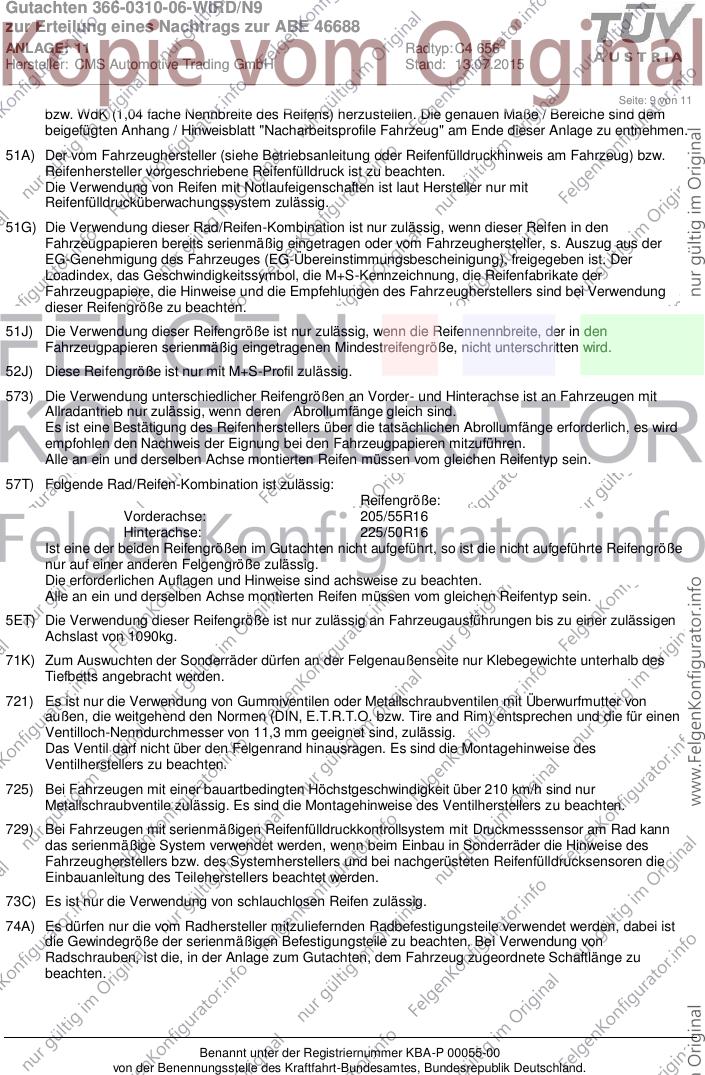

Seite: 9 von 11
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________

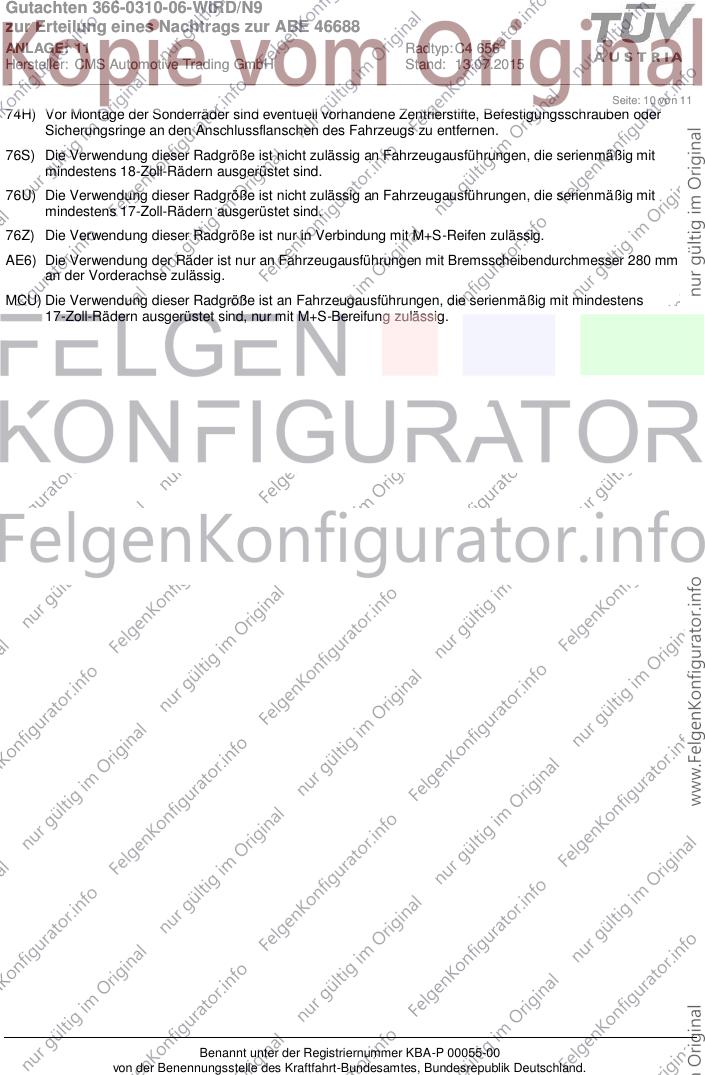

Seite: 10 von 11
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
AE6) Die Verwendung der Räder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 280 mm
an der Vorderachse zulässig.
MCU) Die Verwendung dieser Radgröße ist an Fahrzeugausführungen, die serienmäßig mit mindestens
17-Zoll-Rädern ausgerüstet sind, nur mit M+S-Bereifung zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 13.07.2015
__________________________________________________________________________________________________________________
Seite: 11 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: BL
Genehm.Nr.: e11*2001/116*0262*..
Handelsbez.: MAZDA 3
Variante(n): ab e11*2001/116*0262*10, ab Mj.2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 400 VA
27I x = 300 y = 370 HA
27B x = 350 y = 400 HA
26P x = 320 y = 375 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 370 y = 400 8 VA
26J x = 370 y = 400 30 VA
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
