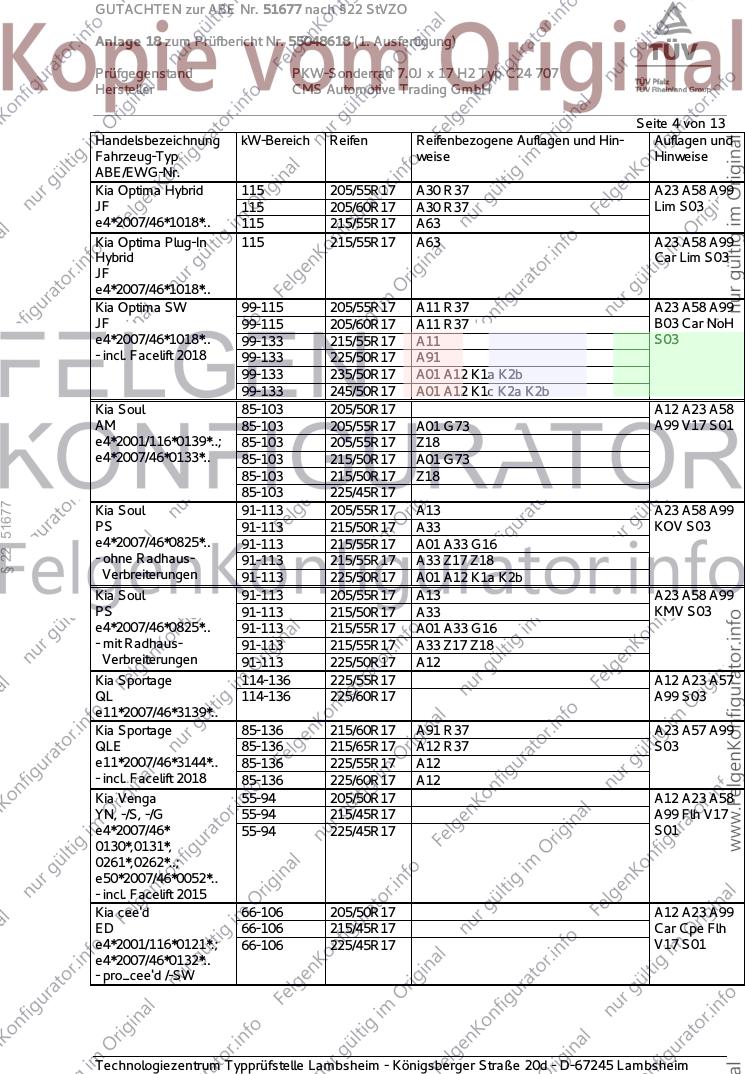

GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 1 von 13
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C24
Typ C24 707
Radgröße 7.0J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrier- Lochzahl/ Einpress- Rad- Abrollumfang
ring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C24 707 50 10 1061/08 CMS / ohne Ring 5/114,3/67,1 50 695 2200
Kennzeichnungen
KBA-Nummer 51677
Herstellerzeichen CMS
§ 22 51677
Radtyp und Ausführung C24 707 (s.o.)
Radgröße 7.0J x 17 H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S01 Mutter M12x1,5 Kegel 60° 110 - Z75
S02 Mutter M12x1,5 Kegel 60° 130 - Z75
S03 Mutter M12x1,5 Kegel 60° 125 - Z75
S04 Mutter M12x1,5 Kegel 60° 140 - Z75
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Ioniq Elektro 25 (88) 205/45R17 A39 T88 A23 A58 A99
AE 25 (88) 205/50R17 A12 Flh S03
e4*2007/46*1157*.. 25 (88) 215/45R17 A91
(28 kWh-Batterie) 25 (88) 225/45R17 A12
Hyundai Ioniq Hybrid 77 205/45R17 A39 T88 A23 A58 A99
AE 77 205/50R17 A12 Flh NoE S03
e4*2007/46*1157*.. 77 215/45R17 A91
77 225/45R17 A12
Hyundai 77 205/45R17 A39 T88 A23 A58 A99
Ioniq Plug-in Hybrid 77 205/50R17 A12 Flh NoE S03
AE 77 215/45R17 A91
e4*2007/46*1157*.. 77 225/45R17 A12
Hyundai Kona 85-100 205/55R17 A94 R37 A23 A58 A99
OS 85-130 215/50R17 A94 F23 NoE S03
e4*2007/46*1259*.. 85-130 215/55R17 A12
- Frontantrieb 85-130 225/50R17 A12
§ 22 51677
Hyundai Kona 4WD 100 205/55R17 A94 R37 A23 A56 A99
OS 100, 130 215/50R17 A94 F24 NoE S03
e4*2007/46*1259*.. 100, 130 215/55R17 A12
100, 130 225/50R17 A12
100, 130 235/50R17 A12
Hyundai Kona electric 26, 28 215/50R17 A94 A23 A58 A99
OS 26, 28 215/55R17 A12 F24 S03
e4*2007/46*1259*01-.. 26, 28 225/50R17 A12
Hyundai Tucson 114-136 225/55R17 A91 A23 A57 A99
TL 114-136 225/60R17 A91 S03
e11*2007/46*2711*.. 114-136 235/55R17 A01 A12 K1a K2b
114-136 235/60R17 A01 A12 K1a K2b
Hyundai Tucson 85-136 215/60R17 A31 R37 A23 A57 A99
TLE, TLE-HME 85-136 215/65R17 A12 R37 S03
e11*2007/46*2724*..; 85-136 225/55R17 A91
e13*2007/46*1612*.. 85-136 225/60R17 A91
- incl. Facelift 2018 85-136 235/55R17 A01 A12 K1a K2b
85-136 235/60R17 A01 A12 K1a K2b
Hyundai Veloster 97,103,137 215/45R17 A91 A23 A58 A99
FS 97,103,137 225/45R17 A01 A12 K4t Cpe S01
e11*2007/46*
0194*00-10
Hyundai Veloster 97,103,137 215/45R17 A91 A23 A58 A99
FS 97,103,137 225/45R17 A12 Cpe S01
e11*2007/46*
0194*11-..
ab Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

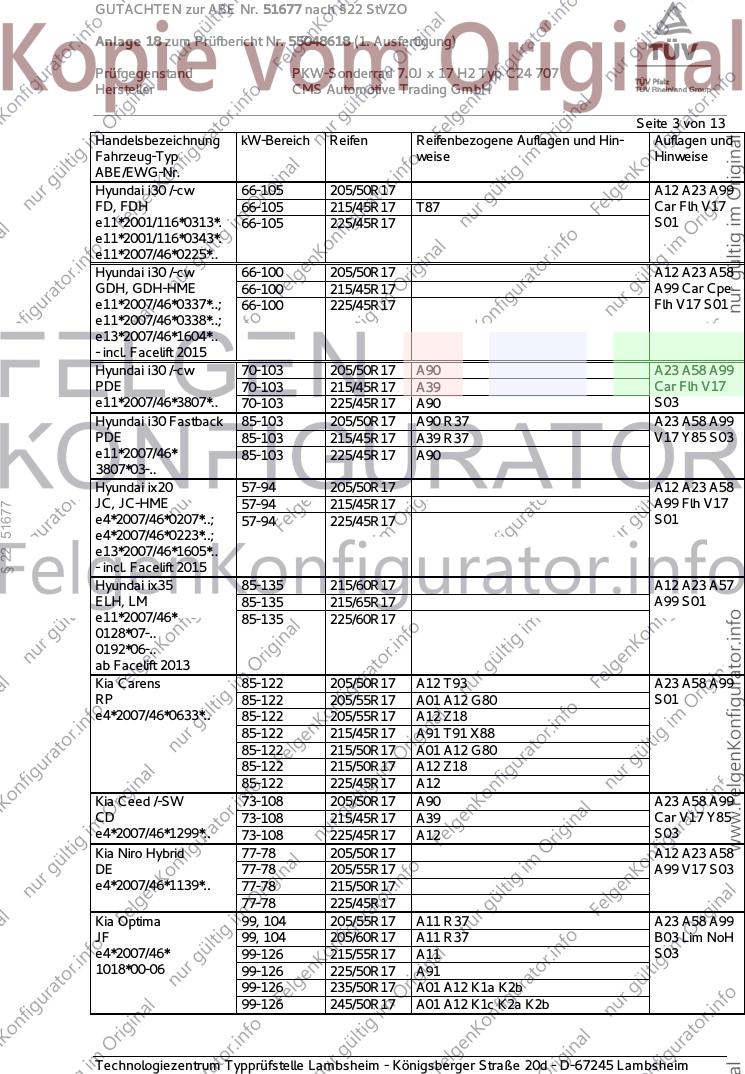

GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 66-105 205/50R17 A12 A23 A99
FD, FDH 66-105 215/45R17 T87 Car Flh V17
e11*2001/116*0313*. 66-105 225/45R17 S01
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 205/50R17 A12 A23 A58
GDH, GDH-HME 66-100 215/45R17 A99 Car Cpe
e11*2007/46*0337*..; 66-100 225/45R17 Flh V17 S01
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-103 205/50R17 A90 A23 A58 A99
PDE 70-103 215/45R17 A39 Car Flh V17
e11*2007/46*3807*.. 70-103 225/45R17 A90 S03
Hyundai i30 Fastback 85-103 205/50R17 A90 R37 A23 A58 A99
PDE 85-103 215/45R17 A39 R37 V17 Y85 S03
e11*2007/46* 85-103 225/45R17 A90
3807*03-..
Hyundai ix20 57-94 205/50R17 A12 A23 A58
JC, JC-HME 57-94 215/45R17 A99 Flh V17
§ 22 51677
e4*2007/46*0207*..; 57-94 225/45R17 S01
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/60R17 A12 A23 A57
ELH, LM 85-135 215/65R17 A99 S01
e11*2007/46* 85-135 225/60R17
0128*07-..
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/50R17 A12 T93 A23 A58 A99
RP 85-122 205/55R17 A01 A12 G80 S01
e4*2007/46*0633*.. 85-122 205/55R17 A12 Z18
85-122 215/45R17 A91 T91 X88
85-122 215/50R17 A01 A12 G80
85-122 215/50R17 A12 Z18
85-122 225/45R17 A12
Kia Ceed /-SW 73-108 205/50R17 A90 A23 A58 A99
CD 73-108 215/45R17 A39 Car V17 Y85
e4*2007/46*1299*.. 73-108 225/45R17 A12 S03
Kia Niro Hybrid 77-78 205/50R17 A12 A23 A58
DE 77-78 205/55R17 A99 V17 S03
e4*2007/46*1139*.. 77-78 215/50R17
77-78 225/45R17
Kia Optima 99, 104 205/55R17 A11 R37 A23 A58 A99
JF 99, 104 205/60R17 A11 R37 B03 Lim NoH
e4*2007/46* 99-126 215/55R17 A11 S03
1018*00-06 99-126 225/50R17 A91
99-126 235/50R17 A01 A12 K1a K2b
99-126 245/50R17 A01 A12 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Optima Hybrid 115 205/55R17 A30 R37 A23 A58 A99
JF 115 205/60R17 A30 R37 Lim S03
e4*2007/46*1018*.. 115 215/55R17 A63
Kia Optima Plug-In 115 215/55R17 A63 A23 A58 A99
Hybrid Car Lim S03
JF
e4*2007/46*1018*..
Kia Optima SW 99-115 205/55R17 A11 R37 A23 A58 A99
JF 99-115 205/60R17 A11 R37 B03 Car NoH
e4*2007/46*1018*.. 99-133 215/55R17 A11 S03
- incl. Facelift 2018 99-133 225/50R17 A91
99-133 235/50R17 A01 A12 K1a K2b
99-133 245/50R17 A01 A12 K1c K2a K2b
Kia Soul 85-103 205/50R17 A12 A23 A58
AM 85-103 205/55R17 A01 G73 A99 V17 S01
e4*2001/116*0139*..; 85-103 205/55R17 Z18
e4*2007/46*0133*.. 85-103 215/50R17 A01 G73
85-103 215/50R17 Z18
85-103 225/45R17
§ 22 51677
Kia Soul 91-113 205/55R17 A13 A23 A58 A99
PS 91-113 215/50R17 A33 KOV S03
e4*2007/46*0825*.. 91-113 215/55R17 A01 A33 G16
- ohne Radhaus- 91-113 215/55R17 A33 Z17 Z18
Verbreiterungen 91-113 225/50R17 A01 A12 K1a K2b
Kia Soul 91-113 205/55R17 A13 A23 A58 A99
PS 91-113 215/50R17 A33 KMV S03
e4*2007/46*0825*.. 91-113 215/55R17 A01 A33 G16
- mit Radhaus- 91-113 215/55R17 A33 Z17 Z18
Verbreiterungen 91-113 225/50R17 A12
Kia Sportage 114-136 225/55R17 A12 A23 A57
QL 114-136 225/60R17 A99 S03
e11*2007/46*3139*..
Kia Sportage 85-136 215/60R17 A91 R37 A23 A57 A99
QLE 85-136 215/65R17 A12 R37 S03
e11*2007/46*3144*.. 85-136 225/55R17 A12
- incl. Facelift 2018 85-136 225/60R17 A12
Kia Venga 55-94 205/50R17 A12 A23 A58
YN, -/S, -/G 55-94 215/45R17 A99 Flh V17
e4*2007/46* 55-94 225/45R17 S01
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 205/50R17 A12 A23 A99
ED 66-106 215/45R17 Car Cpe Flh
e4*2001/116*0121*.; 66-106 225/45R17 V17 S01
e4*2007/46*0132*..
- pro_cee'd /-SW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia cee'd /-SW 66-100 205/50R17 A12 A23 A58
JD 66-100 215/45R17 A99 Car V17
e4*2007/46*0496*..; 66-100 225/45R17 Y85 S01
e4*2007/46*0497*.. 66-150 205/50R17 M+S
- incl. Facelift 2015 66-150 215/45R17 M+S
66-150 225/45R17 M+S
Kia pro_cee'd 66-100 205/50R17 A12 A23 A58
JD 66-100 215/45R17 A99 V17 Y84
e4*2007/46*0496*.. 66-100 225/45R17 S01
- incl. Facelift 2015 66-150 205/50R17 M+S
66-150 215/45R17 M+S
66-150 225/45R17 M+S
Mazda 3 (I) 191 205/50R17 M+S A12 A23 A99
BK 191 215/45R17 M+S B02 Flh Lim
e1*2001/116*0234*.. 62-110 205/50R17 V17 S01
62-110 215/45R17
62-110 225/45R17 R03
Mazda 3 (II) 191 205/50R17 A63 A90 M+S A23 A99 Flh
BL 191 215/45R17 A12 M+S Sth V17 S01
§ 22 51677
e11*2001/116* 191 225/45R17 A12 M+S
0262*00-09 77-136 205/50R17 A12
(FIN: -JMZBL...) 77-136 215/45R17 A12 T87 T88 T91
77-136 225/45R17 A12
Mazda 3 (III) 74-121 205/50R17 A90 A23 A58 A99
BL 74-121 205/55R17 A12 Flh Lim V17
e11*2001/116* 74-121 215/50R17 A12 S02
0262*10-.. 74-121 225/45R17 A90
ab Modell 2013 74-121 225/50R17 A01 A12 K6e
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 5 (I) 81-107 205/50R17 T90 T93 A12 A23 A99
CR1 81-107 215/45R17 T91 B02 V17 S01
e13*2001/116*0156*. 81-107 225/45R17 R03 T90
Mazda 5 (II) 85,106,110 205/50R17 A01 K6f T93 A12 A23 A58
CW, CWE 85,106,110 215/45R17 T91 A99 S01
e1*2007/46*0433*..,
e13*2007/46*1731*00
Mazda 6 (I) 119-122 205/50R17 A90 M+S A23 A99 Car
GG/GY; GG1/GY1 88-108 205/50R17 A90 R37 Flh Lim V00
e1*98/14*0188*..; 88-122 215/45R17 A33 T87 T88 T91 V17 S01
e11*2001/116*0203*. 88-122 225/45R17 A12
88-191 215/45R17 A33 M+S T87 T88 T91
Mazda 6 (II) 88-136 205/50R17 R37 T89 T93 A12 A23 A58
GH 88-136 205/55R17 R37 A99 Car Flh
e1*2001/116* 88-136 215/50R17 A01 K1a Lim S01
0448*00-13 88-136 215/55R17 A01 G03 K1a K42
88-136 225/45R17
88-136 225/50R17 A01 K1a K1b K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 6 (III) 107-141 215/55R17 A39 M+S R37 A23 A57 A99
GJ, GH 107-141 215/60R17 A39 M+S R37 B03 Car Lim
e1*2007/46*1001*.. 107-141 225/55R17 A39 S02
e1*2001/116*
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u.
2018
Mazda CX-3 77-115 215/55R17 A90 A23 A57 A99
DJ1 77-115 225/50R17 A12 Flh S02
e1*2007/46*1335*.. 77-115 225/55R17 A12
Mazda CX-5 110-141 225/65R17 A13 A23 A99 S02
KE, GH 110-141 235/60R17 A12
e13*2007/46*1247*..; 110-141 235/65R17 A12
e1*2001/116* 110-141 255/55R17 A12
0448*14-..
Mazda CX-5 110-143 225/65R17 A12 A23 A57
KF, KFE 110-143 235/60R17 A99 S04
e13*2007/46*1803*..; 110-143 235/65R17
e13*2007/46*1832*..
§ 22 51677
Mazda CX-7 120 215/70R17 R09 A23 A57 A63
ER, ERE 120-191 235/65R17 M+S A99 S01
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 205/40R17 A90 A23 A99 S01
NC1, NC1E 93, 118 205/45R17 A90
e11*2001/116*0202*. 93, 118 215/40R17 A12
e1*2001/116*0371*.. 93, 118 215/45R17 A01 A12 G01
Mazda RX8 141,170 225/50R17 A10 M+S A23 A99 B03
SE 141,170 235/45R17 A10 M+S R70 S01
e11*2001/116*0199*.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.

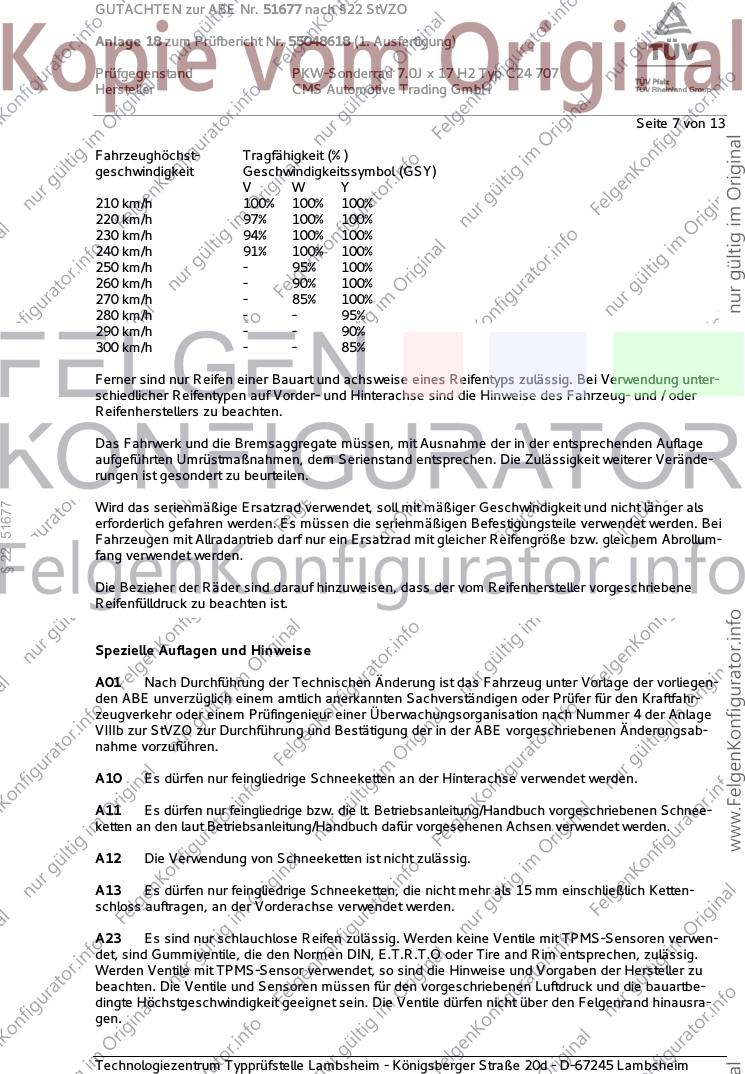

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 7 von 13
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
§ 22 51677
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schnee-
ketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbe-
dingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausra-
gen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 8 von 13
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
§ 22 51677
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 9 von 13
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
§ 22 51677
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 10 von 13
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschnei-
den.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
§ 22 51677
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 11 von 13
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§ 22 51677
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
§ 22 51677
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. September 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51677 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55048618 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0J x 17 H2 Typ C24 707
Hersteller CMS Automotive Trading GmbH
Seite 13 von 13

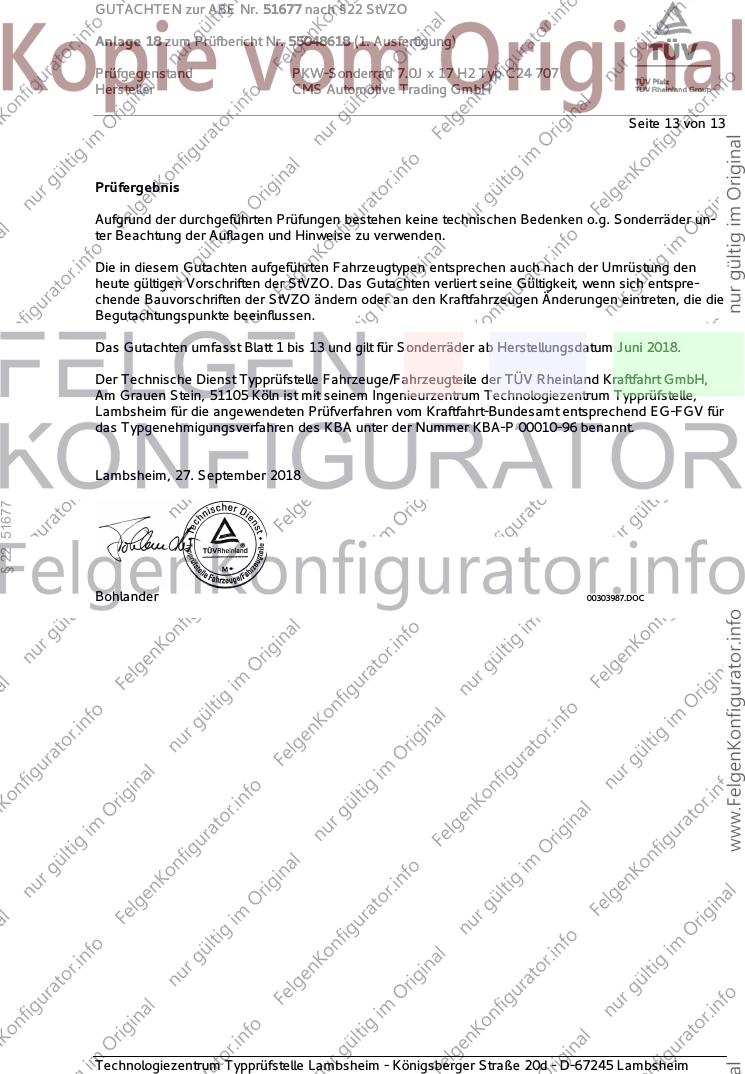

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. September 2018
§ 22 51677
Bohlander 00303987.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
