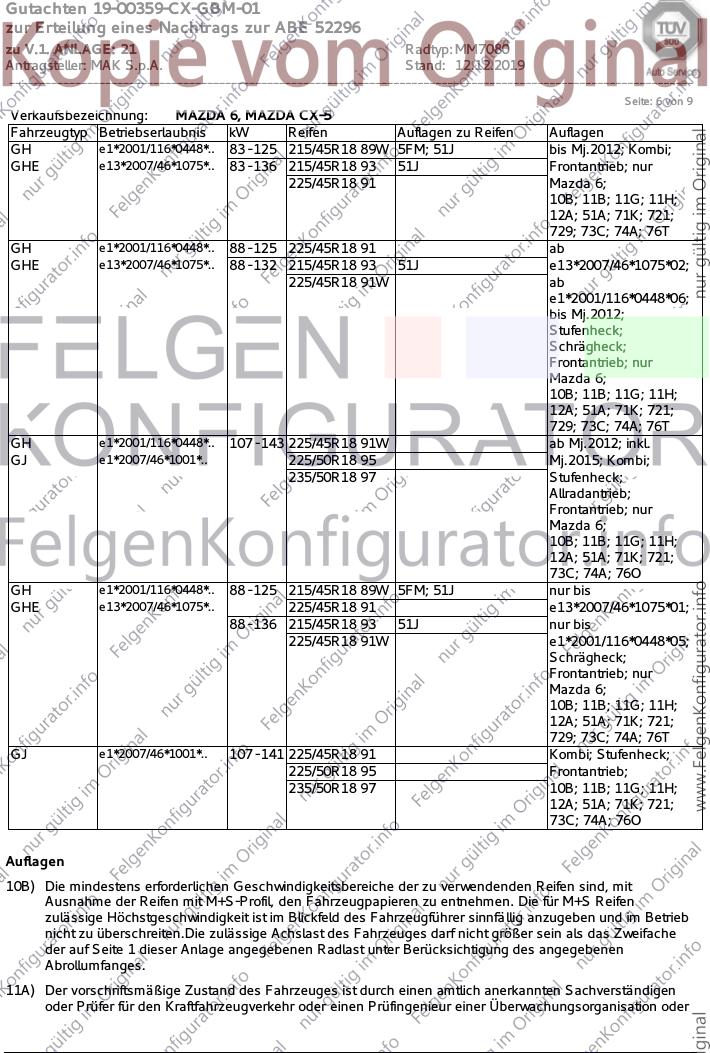

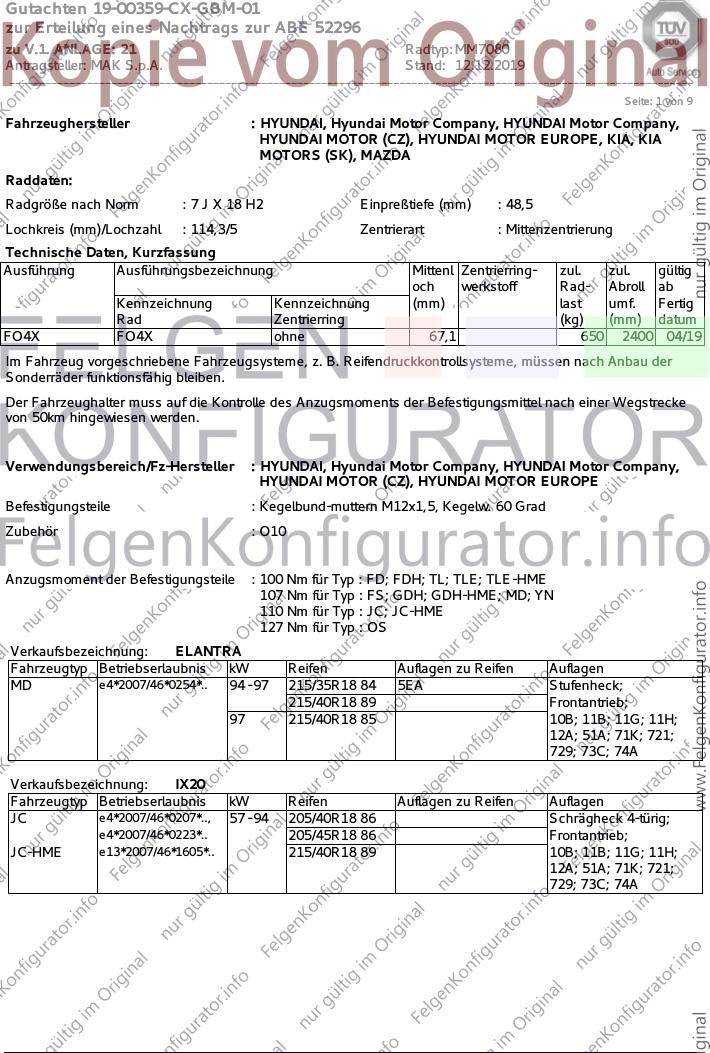

Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI Motor Company,
HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE, KIA, KIA
MOTORS (SK), MAZDA
Raddaten:
Radgröße nach Norm : 7 J X 18 H2 Einpreßtiefe (mm) : 48,5
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
FO4X FO4X ohne 67,1 650 2400 04/19
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI Motor Company,
HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH; TL; TLE; TLE-HME
107 Nm für Typ : FS; GDH; GDH-HME; MD; YN
110 Nm für Typ : JC; JC-HME
127 Nm für Typ : OS
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 215/35R18 84 5EA Stufenheck;
215/40R18 89 Frontantrieb;
97 215/40R18 85 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 205/40R18 86 Schrägheck 4-türig;
e4*2007/46*0223*.. 205/45R18 86 Frontantrieb;
JC-HME e13*2007/46*1605*.. 215/40R18 89 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A

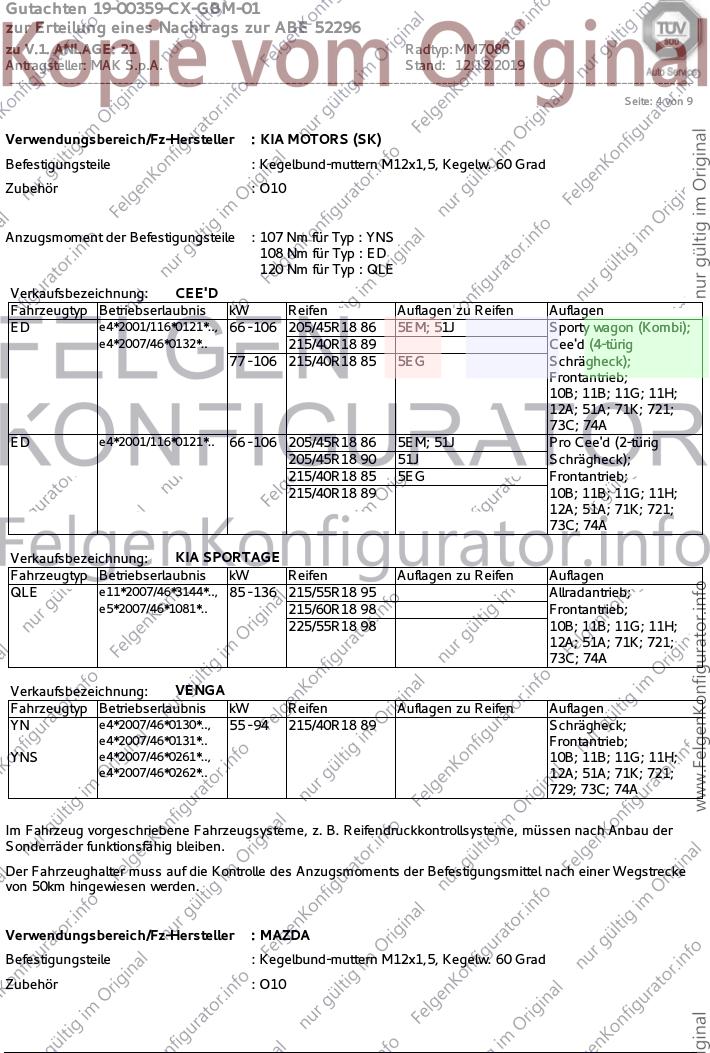

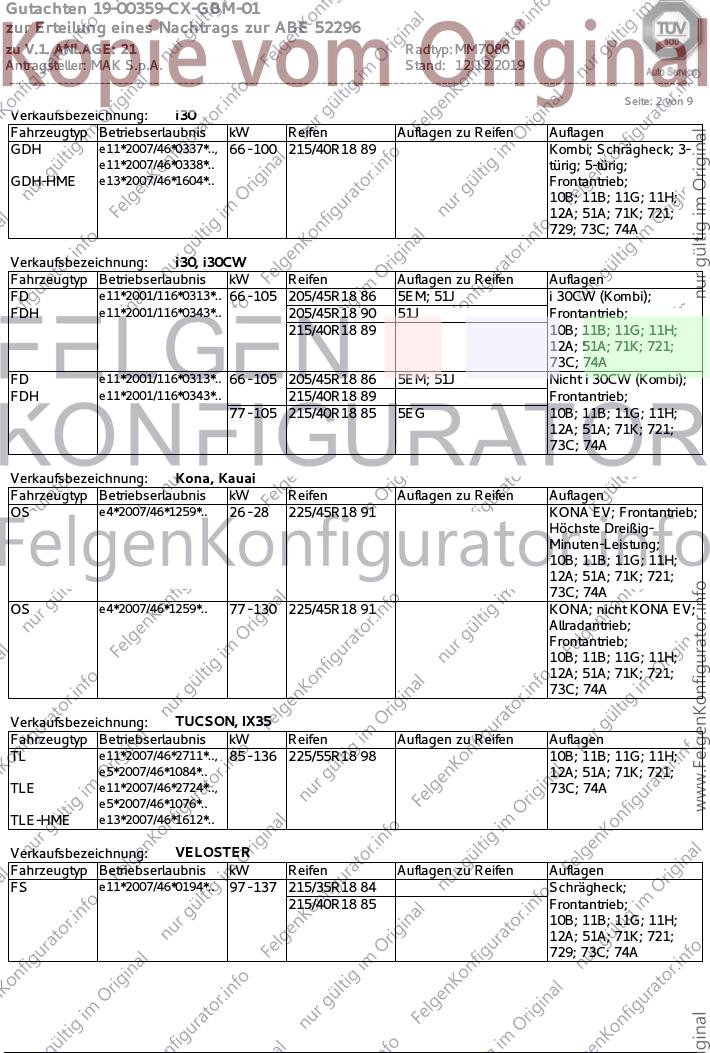

Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 2 von 9
Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 215/40R18 89 Kombi; Schrägheck; 3-
e11*2007/46*0338*.. türig; 5-türig;
GDH-HME e13*2007/46*1604*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A
Verkaufsbezeichnung: i30, i30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 205/45R18 86 5EM; 51J i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/45R18 90 51J Frontantrieb;
215/40R18 89 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
FD e11*2001/116*0313*.. 66 - 105 205/45R18 86 5EM; 51J Nicht i 30CW (Kombi);
FDH e11*2001/116*0343*.. 215/40R18 89 Frontantrieb;
77 - 105 215/40R18 85 5EG 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: Kona, Kauai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
OS e4*2007/46*1259*.. 26 - 28 225/45R18 91 KONA EV; Frontantrieb;
Höchste Dreißig-
Minuten-Leistung;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
OS e4*2007/46*1259*.. 77 - 130 225/45R18 91 KONA; nicht KONA EV;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: TUCSON, IX35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TL e11*2007/46*2711*.., 85 - 136 225/55R18 98 10B; 11B; 11G; 11H;
e5*2007/46*1084*.. 12A; 51A; 71K; 721;
TLE e11*2007/46*2724*.., 73C; 74A
e5*2007/46*1076*..
TLE-HME e13*2007/46*1612*..
Verkaufsbezeichnung: VELOSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FS e11*2007/46*0194*.. 97 - 137 215/35R18 84 Schrägheck;
215/40R18 85 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A

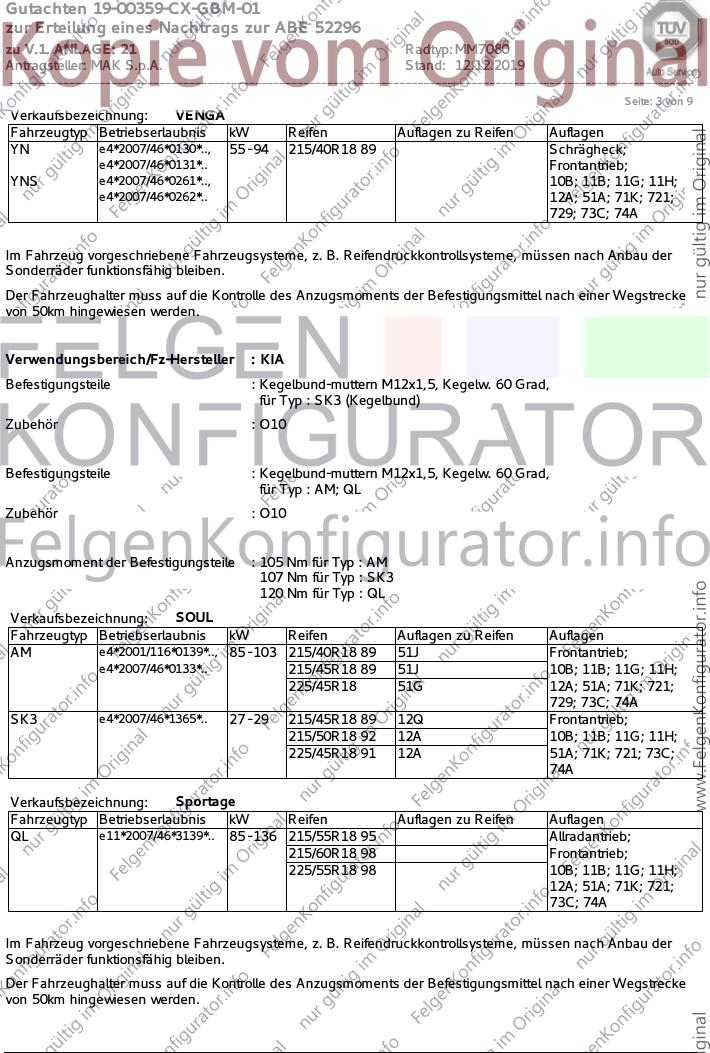

Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 3 von 9
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 215/40R18 89 Schrägheck;
e4*2007/46*0131*.. Frontantrieb;
YNS e4*2007/46*0261*.., 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 12A; 51A; 71K; 721;
729; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : SK3 (Kegelbund)
Zubehör : O10
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : AM; QL
Zubehör : O10
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
107 Nm für Typ : SK3
120 Nm für Typ : QL
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 215/40R18 89 51J Frontantrieb;
e4*2007/46*0133*.. 215/45R18 89 51J 10B; 11B; 11G; 11H;
225/45R18 51G 12A; 51A; 71K; 721;
729; 73C; 74A
SK3 e4*2007/46*1365*.. 27 - 29 215/45R18 89 12Q Frontantrieb;
215/50R18 92 12A 10B; 11B; 11G; 11H;
225/45R18 91 12A 51A; 71K; 721; 73C;
74A
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 215/55R18 95 Allradantrieb;
215/60R18 98 Frontantrieb;
225/55R18 98 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 4 von 9
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 107 Nm für Typ : YNS
108 Nm für Typ : ED
120 Nm für Typ : QLE
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.., 66 - 106 205/45R18 86 5EM; 51J Sporty wagon (Kombi);
e4*2007/46*0132*.. 215/40R18 89 Cee'd (4-türig
77 - 106 215/40R18 85 5EG Schrägheck);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
ED e4*2001/116*0121*.. 66 - 106 205/45R18 86 5EM; 51J Pro Cee'd (2-türig
205/45R18 90 51J Schrägheck);
215/40R18 85 5EG Frontantrieb;
215/40R18 89 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: KIA SPORTAGE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QLE e11*2007/46*3144*.., 85 - 136 215/55R18 95 Allradantrieb;
e5*2007/46*1081*.. 215/60R18 98 Frontantrieb;
225/55R18 98 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 215/40R18 89 Schrägheck;
e4*2007/46*0131*.. Frontantrieb;
YNS e4*2007/46*0261*.., 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 12A; 51A; 71K; 721;
729; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10

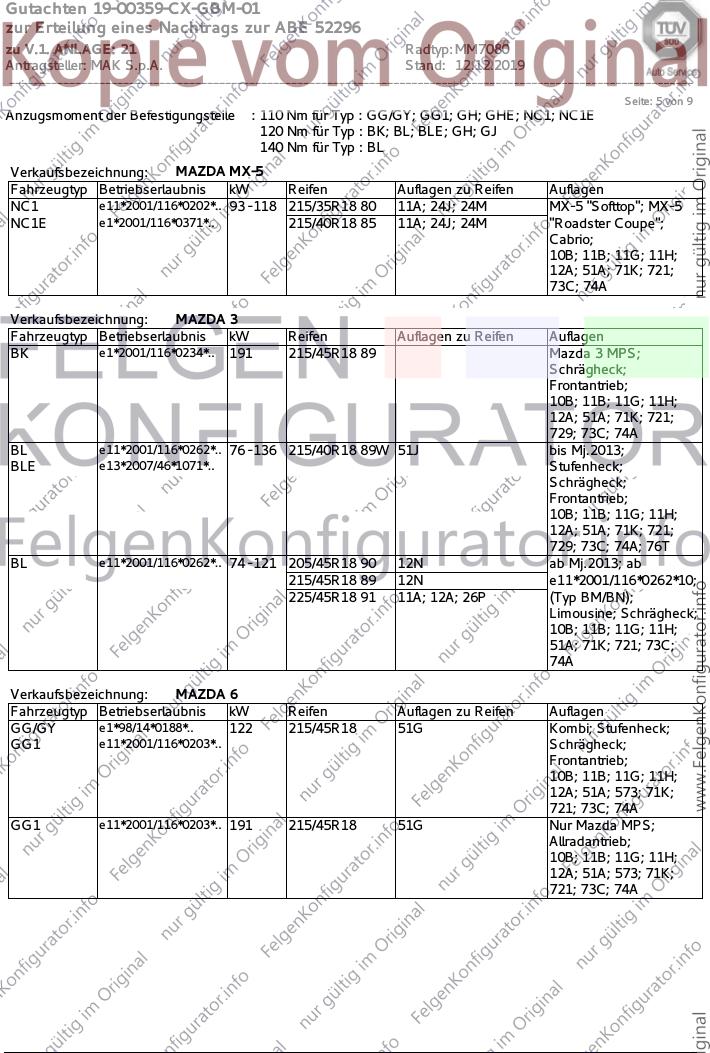

Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 5 von 9
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : GG/GY; GG1; GH; GHE; NC1; NC1E
120 Nm für Typ : BK; BL; BLE; GH; GJ
140 Nm für Typ : BL
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 215/35R18 80 11A; 24J; 24M MX-5 "Softtop"; MX-5
NC1E e1*2001/116*0371*.. 215/40R18 85 11A; 24J; 24M "Roadster Coupe";
Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BK e1*2001/116*0234*.. 191 215/45R18 89 Mazda 3 MPS;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A
BL e11*2001/116*0262*.. 76 - 136 215/40R18 89W 51J bis Mj.2013;
BLE e13*2007/46*1071*.. Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76T
BL e11*2001/116*0262*.. 74 - 121 205/45R18 90 12N ab Mj.2013; ab
215/45R18 89 12N e11*2001/116*0262*10;
225/45R18 91 11A; 12A; 26P (Typ BM/BN);
Limousine; Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 122 215/45R18 51G Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A
GG1 e11*2001/116*0203*.. 191 215/45R18 51G Nur Mazda MPS;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A
Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 6 von 9
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 83 - 125 215/45R18 89W 5FM; 51J bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 83 - 136 215/45R18 93 51J Frontantrieb; nur
225/45R18 91 Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76T
GH e1*2001/116*0448*.. 88 - 125 225/45R18 91 ab
GHE e13*2007/46*1075*.. 88 - 132 215/45R18 93 51J e13*2007/46*1075*02;
225/45R18 91W ab
e1*2001/116*0448*06;
bis Mj.2012;
Stufenheck;
Schrägheck;
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76T
GH e1*2001/116*0448*.. 107 - 143 225/45R18 91W ab Mj.2012; inkl.
GJ e1*2007/46*1001*.. 225/50R18 95 Mj.2015; Kombi;
235/50R18 97 Stufenheck;
Allradantrieb;
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76O
GH e1*2001/116*0448*.. 88 - 125 215/45R18 89W 5FM; 51J nur bis
GHE e13*2007/46*1075*.. 225/45R18 91 e13*2007/46*1075*01;
88 - 136 215/45R18 93 51J nur bis
225/45R18 91W e1*2001/116*0448*05;
Schrägheck;
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76T
GJ e1*2007/46*1001*.. 107 - 141 225/45R18 91 Kombi; Stufenheck;
225/50R18 95 Frontantrieb;
235/50R18 97 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76O

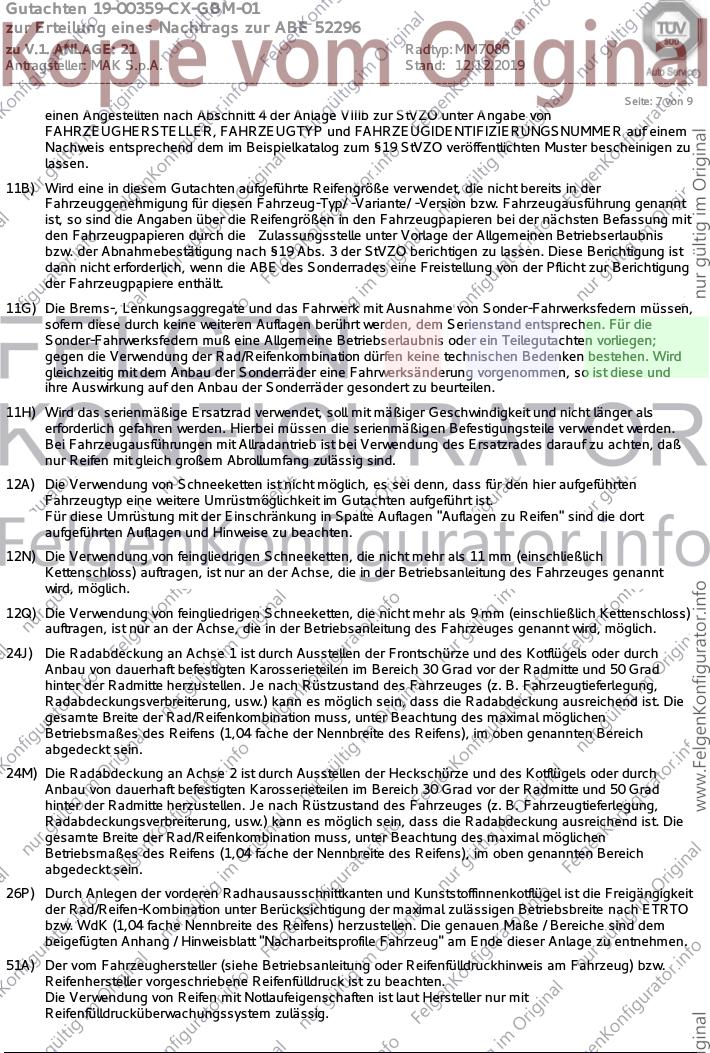

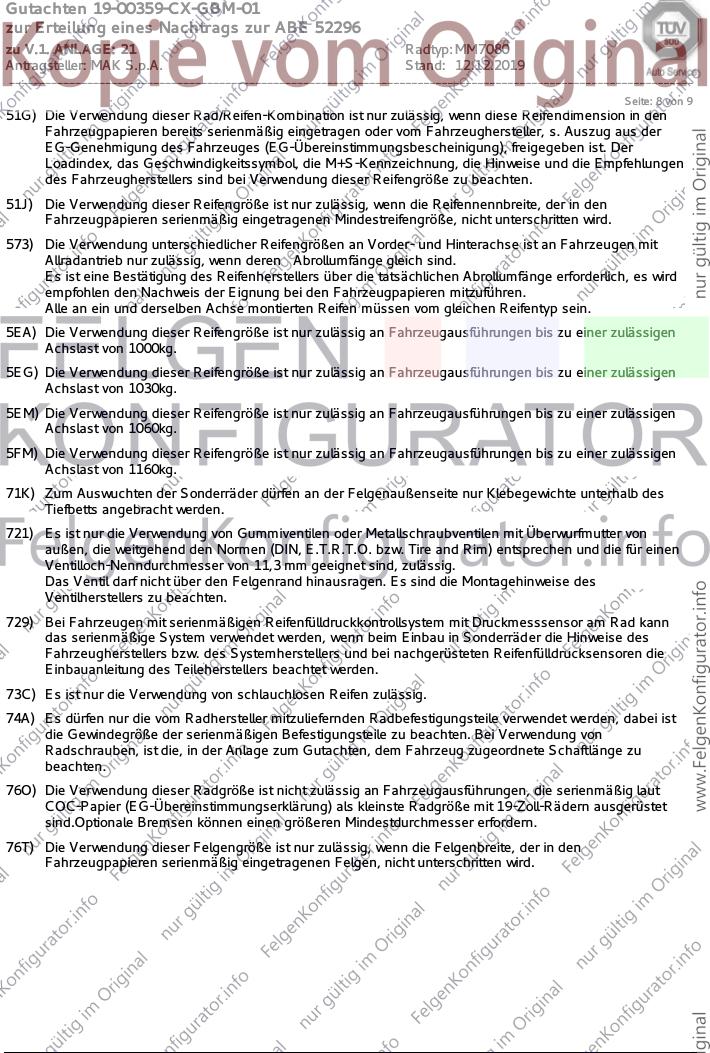

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 7 von 9
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 8 von 9
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 19-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
Gutachten 19-00359-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52296
zu V.1. ANLAGE: 21 Radtyp: MM7080
Antragsteller: MAK S.p.A. Stand: 12.12.2019
__________________________________________________________________________________________________________________
Seite: 9 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: BL
Genehm.Nr.: e11*2001/116*0262*..
Handelsbez.: MAZDA 3
Variante(n): ab e11*2001/116*0262*10, ab Mj.2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 400 VA
27I x = 300 y = 370 HA
27B x = 350 y = 400 HA
26P x = 320 y = 375 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 370 y = 400 8 VA
26J x = 370 y = 400 30 VA
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 15 HA
