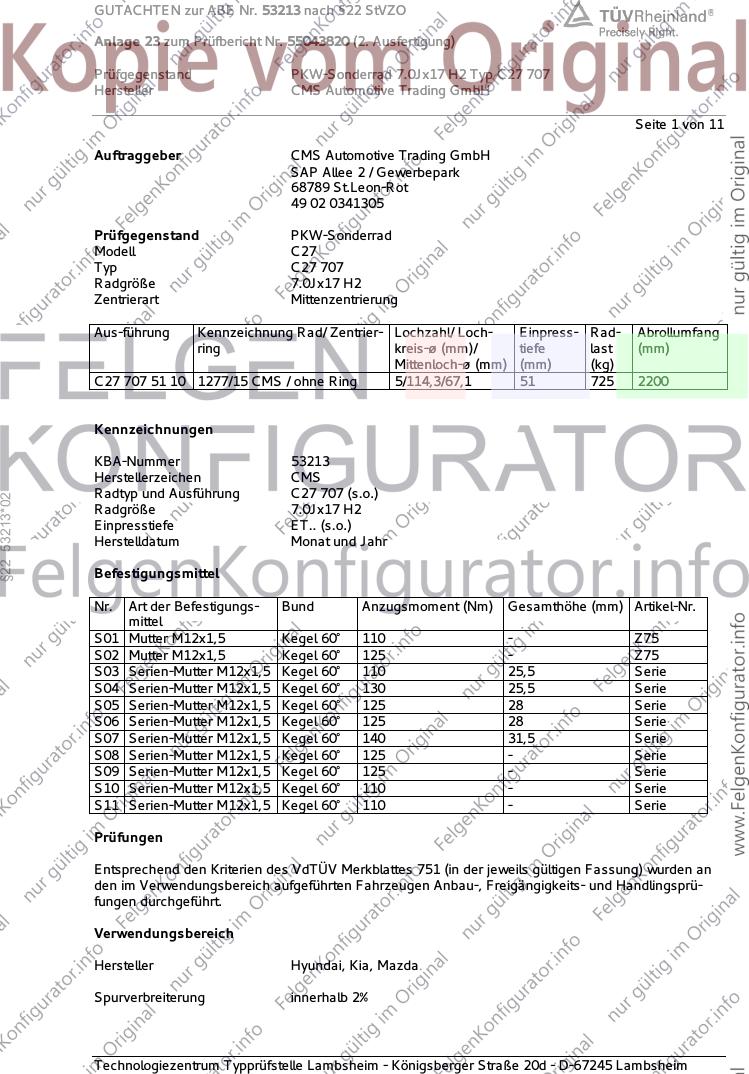

GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C27
Typ C27 707
Radgröße 7.0Jx17 H2
Zentrierart Mittenzentrierung
Aus-führung Kennzeichnung Rad/ Zentrier- Lochzahl/ Loch- Einpress- Rad- Abrollumfang
ring kreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C27 707 51 10 1277/15 CMS / ohne Ring 5/114,3/67,1 51 725 2200
Kennzeichnungen
KBA-Nummer 53213
Herstellerzeichen CMS
Radtyp und Ausführung C27 707 (s.o.)
§22 53213*02
Radgröße 7.0Jx17 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Gesamthöhe (mm) Artikel-Nr.
mittel
S01 Mutter M12x1,5 Kegel 60° 110 - Z75
S02 Mutter M12x1,5 Kegel 60° 125 - Z75
S03 Serien-Mutter M12x1,5 Kegel 60° 110 25,5 Serie
S04 Serien-Mutter M12x1,5 Kegel 60° 130 25,5 Serie
S05 Serien-Mutter M12x1,5 Kegel 60° 125 28 Serie
S06 Serien-Mutter M12x1,5 Kegel 60° 125 28 Serie
S07 Serien-Mutter M12x1,5 Kegel 60° 140 31,5 Serie
S08 Serien-Mutter M12x1,5 Kegel 60° 125 - Serie
S09 Serien-Mutter M12x1,5 Kegel 60° 125 - Serie
S10 Serien-Mutter M12x1,5 Kegel 60° 110 - Serie
S11 Serien-Mutter M12x1,5 Kegel 60° 110 - Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai, Kia, Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 66-105 205/50R17 A12 A19 A99
FD, FDH 66-105 215/45R17 T87 Car Flh V17
e11*2001/116*0313*. 66-105 225/45R17 S01
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 205/50R17 A07 A12 A19
GDH, GDH-HME 66-100 215/45R17 A58 A99 Car
e11*2007/46*0337*..; 66-100 225/45R17 Cpe Flh V17
e11*2007/46*0338*..; S10
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-118 205/50R17 A90 A07 A19 A58
PDE 70-118 215/45R17 A39 A99 Car F24
e11*2007/46*3807*..; 70-118 225/45R17 A90 Flh NoP V17
e5*2007/46*1075*.. S08
- incl. Facelift 2020
Hyundai i30 Fastback 85-118 205/50R17 A90 A07 A19 A58
PDE 85-118 215/45R17 A39 A99 F24 NoP
§22 53213*02
e11*2007/46*3807*..; 85-118 225/45R17 A90 V17 Y85 S08
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai Ioniq Elektro 25 (88) 205/45R17 A39 T88 A07 A19 A58
AE 25 (88) 205/50R17 A94 A99 Flh S08
e4*2007/46* 25 (88) 215/45R17 A91
1157*00-09 25 (88) 225/45R17 A94
(28 kWh-Batterie)
Hyundai Ioniq Elektro 25 (100) 205/50R17 A94 A07 A19 A58
AE 25 (100) 205/55R17 A12 A99 Flh S08
e4*2007/46* 25 (100) 225/45R17 A94
1157*10-..
(38,3 kWh-Batterie)
- ab Modell 2020
Hyundai Ioniq Hybrid 77 205/45R17 A39 T88 A07 A19 A58
AE 77 205/50R17 A12 A99 Flh NoE
e4*2007/46*1157*.. 77 215/45R17 A91 S05
- incl. Facelift 2019 77 225/45R17 A12
Hyundai Ioniq 77 205/45R17 A39 T88 A07 A19 A58
Plug-in Hybrid 77 205/50R17 A12 A99 Flh NoE
AE 77 215/45R17 A91 S08
e4*2007/46*1157*.. 77 225/45R17 A12
- incl. Facelift 2019
Hyundai ix35 85-135 215/60R17 A12 A19 A57
ELH, LM 85-135 215/65R17 A99 S01
e11*2007/46* 85-135 225/60R17
0128*07-..
0192*06-..
- ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Kona 85-146 205/55R17 A94 R37 A07 A19 A58
OS 85-146 215/50R17 A12 A99 F23 NoE
e4*2007/46*1259*.. 85-146 215/55R17 A12 NoP V17 S05
- Frontantrieb 85-146 225/50R17 A12
- incl. Facelift 2021
Hyundai Kona 4WD 100-146 205/55R17 A94 R37 A07 A19 A56
OS 100-146 215/50R17 A12 A99 F24 NoE
e4*2007/46*1259*.. 100-146 215/55R17 A12 NoP S05
- incl. Facelift 2021 100-146 225/50R17 A12
Hyundai Tucson (III) 114-136 215/60R17 A31 R37 A19 A57 A99
TL 114-136 215/65R17 A12 R37 S02
e11*2007/46*2711*..; 114-136 225/55R17 A91
e5*2007/46*1084*.. 114-136 225/60R17 A91
- incl. Facelift 2018 114-136 235/55R17 A01 A12 K1a K2b
114-136 235/60R17 A01 A12 K1a K2b
Hyundai Tucson (III) 85-136 215/60R17 A31 R37 A19 A57 A99
TLE, TLE-HME 85-136 215/65R17 A12 R37 S02
e11*2007/46*2724*..; 85-136 225/55R17 A91
e13*2007/46*1612*..; 85-136 225/60R17 A91
§22 53213*02
e5*2007/46*1076*.. 85-136 235/55R17 A01 A12 K1a K2b
- incl. Facelift 2018 85-136 235/60R17 A01 A12 K1a K2b
Kia Carens 85-122 205/50R17 T93 A12 A19 A58
RP 85-122 205/55R17 A01 G80 A99 S01
e4*2007/46*0633*.. 85-122 205/55R17 Z18
85-122 215/45R17 T91 X88
85-122 215/50R17 A01 G80
85-122 215/50R17 Z18
85-122 225/45R17
Kia cee'd (I) 66-106 205/50R17 A12 A19 A99
ED 66-106 215/45R17 Car Cpe Flh
e4*2001/116*0121*.; 66-106 225/45R17 V17 S01
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-100 205/50R17 A07 A12 A19
JD 66-100 215/45R17 A58 A99 Car
e4*2007/46*0496*..; 66-100 225/45R17 V17 Y85 S11
e4*2007/46*0497*.. 66-150 205/50R17 M+S
- incl. Facelift 2015 66-150 215/45R17 M+S
66-150 225/45R17 M+S
Kia Ceed /-SW (III) 73-118 205/50R17 A91 R37 A07 A19 A58
CD 73-118 215/45R17 A39 R37 A99 Car KOV
e4*2007/46*1299*.. 73-118 225/45R17 A90 NoP V17 Y85
S09
Kia Ceed SW (III) 77 205/50R17 A90 A07 A19 A58
CD 77 215/45R17 A91 A99 Car KOV
e4*2007/46*1299*.. 77 225/45R17 A12 V17 S09
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Optima 99, 104 205/55R17 A11 R37 A07 A19 A58
JF 99, 104 205/60R17 A11 R37 A99 B03 Lim
e4*2007/46* 99-126 215/55R17 A31 NoH S06
1018*00-06 99-126 225/50R17 A91
99-126 235/50R17 A12
Kia Optima SW 99-115 205/55R17 A11 R37 A07 A19 A58
JF 99-115 205/60R17 A11 R37 A99 B03 Car
e4*2007/46*1018*.. 99-133 215/55R17 A31 NoH S06
- incl. Facelift 2018 99-133 225/50R17 A91
99-133 235/50R17 A12
Kia pro_cee'd (II) 66-100 205/50R17 A07 A12 A19
JD 66-100 215/45R17 A58 A99 V17
e4*2007/46*0496*.. 66-100 225/45R17 Y84 S11
- incl. Facelift 2015 66-150 205/50R17 M+S
66-150 215/45R17 M+S
66-150 225/45R17 M+S
Kia ProCeed (III) 88-118 225/45R17 A90 A07 A19 A58
CD A99 KOV
e4*2007/46*1299* NoP Y85 S09
§22 53213*02
Kia Soul (II) 91-113 205/55R17 A13 A19 A58 A99
PS 91-113 215/50R17 A33 KMV S02
e4*2007/46*0825*.. 91-113 215/55R17 A01 A33 G16
- mit Radhaus- 91-113 215/55R17 A33 Z17 Z18
Verbreiterungen 91-113 225/50R17 A12
Kia Soul (II) 91-113 205/55R17 A13 A19 A58 A99
PS 91-113 215/50R17 A33 KOV S02
e4*2007/46*0825*.. 91-113 215/55R17 A01 A33 G16
- ohne Radhaus- 91-113 215/55R17 A33 Z17 Z18
Verbreiterungen 91-113 225/50R17 A01 A12 K1a K2b
Mazda 3 (II) 191 205/50R17 A63 A90 M+S A07 A19 A99
BL 191 215/45R17 A12 M+S Flh Sth V17
e11*2001/116* 191 225/45R17 A12 M+S S03
0262*00-09 77-136 205/50R17 A12
(FIN: -JMZBL...) 77-136 215/45R17 A12 T87 T88 T91
77-136 225/45R17 A12
Mazda 6 (I) 119-122 205/50R17 A12 M+S A19 A99 Car
GG/GY; GG1/GY1 88-108 205/50R17 A12 R37 Flh Lim V00
e1*98/14*0188*..; 88-122 215/45R17 A90 T87 T88 T91 V17 S01
e11*2001/116*0203*. 88-122 225/45R17 A12
88-191 215/45R17 A90 M+S T87 T88 T91
Mazda 6 (II) 88-136 205/50R17 R37 T89 T93 A12 A19 A58
GH 88-136 205/55R17 R37 A99 Car Flh
e1*2001/116* 88-136 215/50R17 Lim S01
0448*00-13 88-136 215/55R17 A01 G03
88-136 215/55R17 R09
88-136 225/45R17
88-136 225/50R17 A01 K1a K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda CX-5 110-141 225/65R17 A33 A07 A19 A99
KE, GH 110-141 235/60R17 A12 S04
e13*2007/46*1247*..; 110-141 235/65R17 A12
e1*2001/116*
0448*14-..
Mazda CX-5 110-143 225/65R17 A07 A12 A19
KF, KFE A57 A99 S07
e13*2007/46*1803*..;
e13*2007/46*1832*..
Mazda MX-5 (III) 93, 118 205/40R17 A90 A19 A99 S01
NC1, NC1E 93, 118 205/45R17 A90
e11*2001/116*0202*. 93, 118 215/40R17 A12
e1*2001/116*0371*.. 93, 118 215/45R17 A01 A12 G01
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
§22 53213*02
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

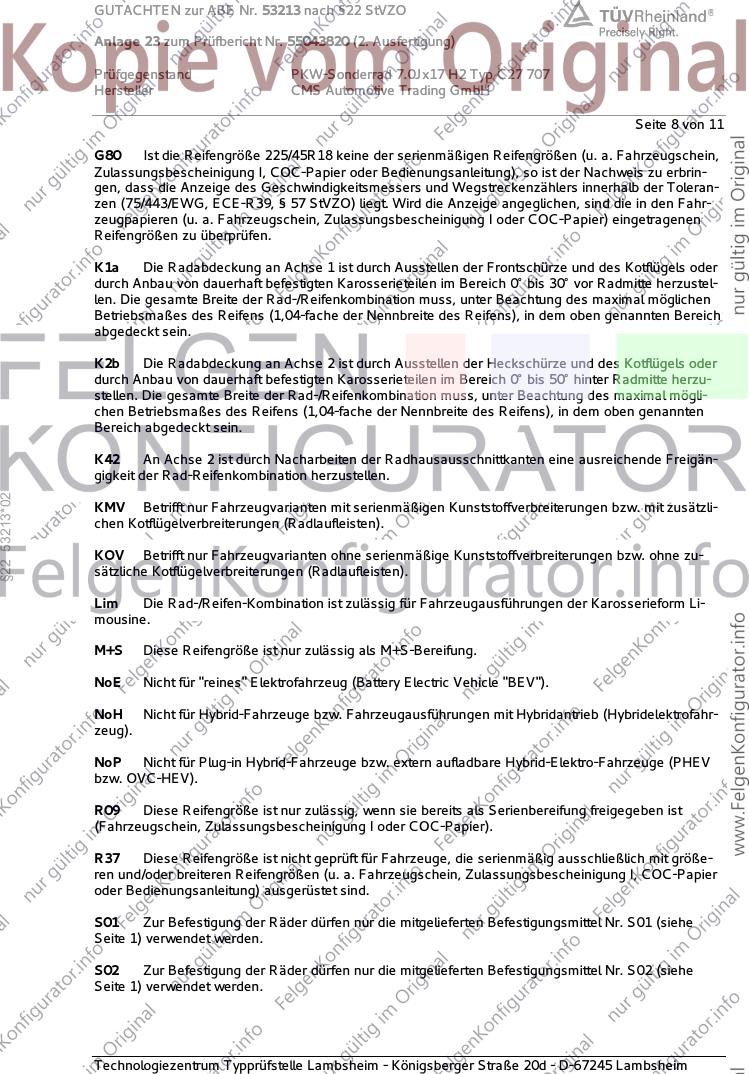

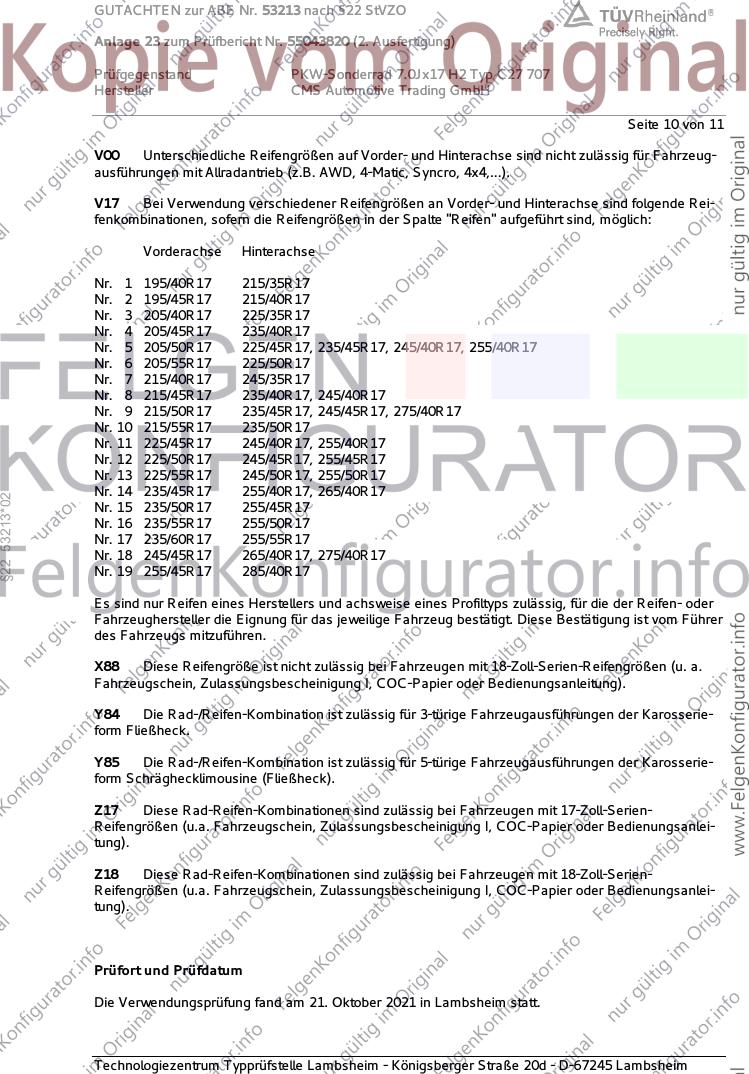

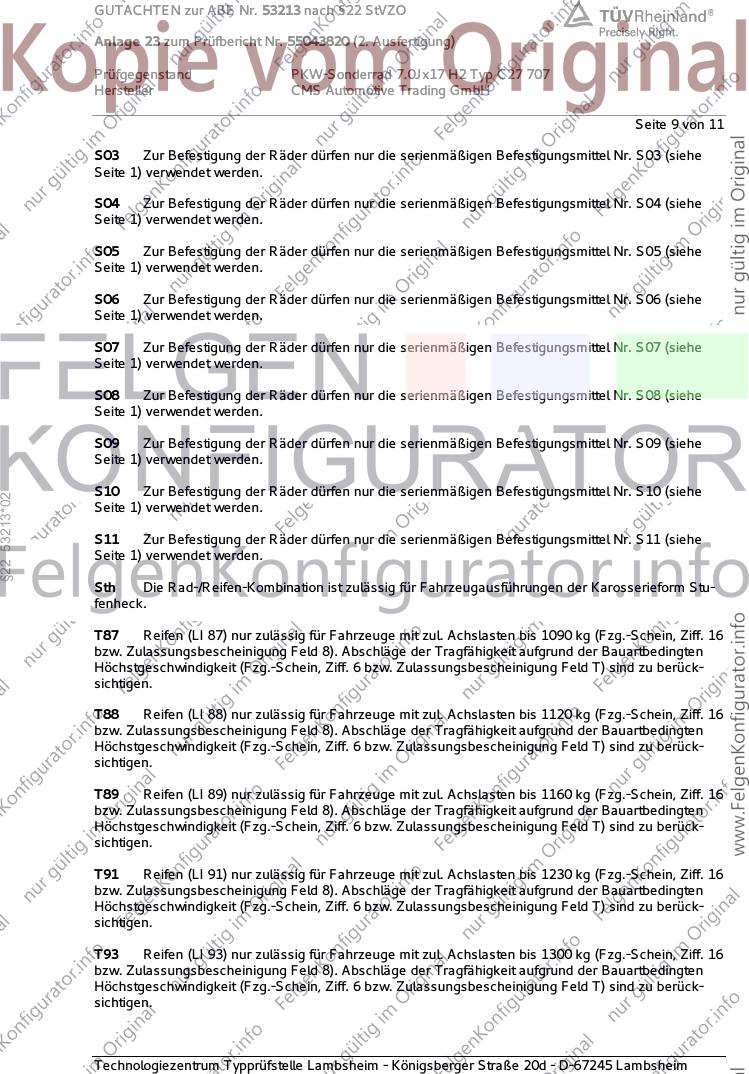

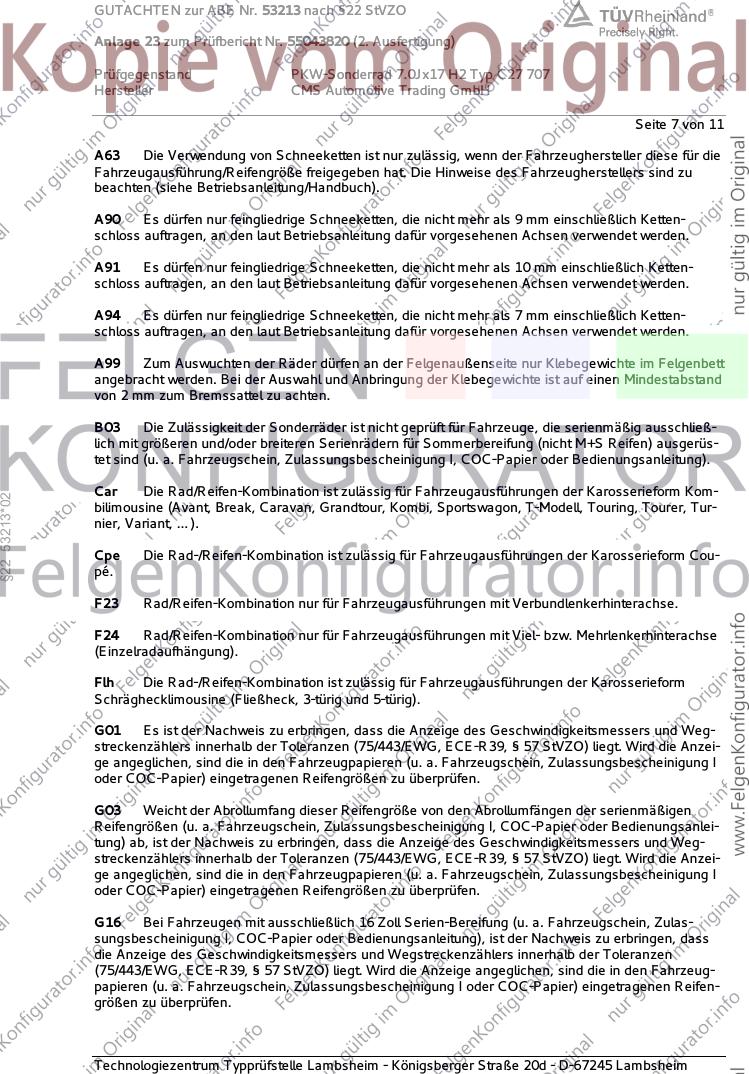

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
§22 53213*02
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
§22 53213*02
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
§22 53213*02
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S10 (siehe
§22 53213*02
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
§22 53213*02
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Oktober 2021 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55043820 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Oktober 2021
§22 53213*02
Bohlander 00378597.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
