GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 15
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell AS4
Typ AS4-8019
Radgröße 8,0JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 AS4-8019 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 48 750 2150
Kennzeichnungen
KBA-Nummer 51721
Herstellerzeichen TEC
Radtyp und Ausführung AS4-8019 (s.o.)
Radgröße 8,0JX19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 (D6sp) Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grand Santa 145, 147 235/50R19 A12 A14 A18
Fe (III) 145, 147 255/45R19 A56 S02
DM
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai i20 N (III) 150 215/35R19 K1b K2b K3i K5d K8h T85 A01 A12 A14
BC3 150 225/30R19 K1a K1b K2c K3i K5d K8h T84 A18 A58 Flh
e5*2007/46*0121*.. 150 245/30R19 K2c K8s R03 NoE NoP V19
S02
Hyundai i30 /-cw 66-105 225/35R19 A01 K1a K27 K2b K41 K56 T84 T88 A12 A14 A18
FD, FDH 77-105 215/35R19 T85 Car Flh S01
e11*2001/116*0313*.
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-137 225/35R19 A01 Car Cpe Flh K2b K6g T84 T88 A12 A14 A18
GDH, GDH-HME 73-100 215/35R19 Cpe Flh NoD T85 A58 S01
e11*2007/46*0337*..;
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-118 225/35R19 K1a K1b T88 A01 A12 A14
PDE 70-118 235/35R19 G01 K1c K2b K3f K5d K6i K6j K7b A18 A58 Car
e11*2007/46*3807*..; K8h F24 Flh NoP
e5*2007/46*1075*.. S05
- incl. Facelift 2020
Hyundai i30 Fastback 85-118 225/35R19 K2b T88 A01 A12 A14
PDE 85-118 235/35R19 G01 K1c K2b K3f K5b K6j K8h A18 A58 F24
e11*2007/46*3807*..; NoP Y85 S05
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N 184 225/35R19 T88 A12 A14 A18
PDE 184 235/35R19 A01 G90 K1a K1b K2b K3f K5d K6i A58 F24 Flh
e11*2007/46*3807*..; K6j K8h V19 S02
e5*2007/46*1075*.. 184 245/30R19 A01 K1c K2c K3f K5d K8h T89
- incl. Facelift 2020
Hyundai i30 N 184 225/35R19 T88 A12 A14 A18
Fastback 184 235/35R19 A01 G90 K1a K1b K2b K3f K5d K6j A58 F24 V19
PDE K8h Y85 S02
e11*2007/46*3807*..; 184 245/30R19 A01 K1c K2c K3f K5d K8h T89
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Perf. 202,206 225/35R19 M+S T88 A12 A14 A18
Fastback 202,206 235/35R19 A01 K1a K1b K2b K3f K5d K6j K8h A58 F24 Y85
PDE T87 T91 S02
e11*2007/46*3807*..; 202,206 245/30R19 A01 K1c K2c K3f K5d K8h T89
e5*2007/46*1075*..
- incl. Facelift 2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 N 202,206 225/35R19 M+S T88 A12 A14 A18
Performance 202,206 235/35R19 A01 K1a K1b K2b K3f K5d K6i K6j A58 F24 Flh
PDE K8h T87 T91 S02
e11*2007/46*3807*..; 202,206 245/30R19 A01 K1c K2c K3f K5d K8h T89
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai IONIQ5 42-81 235/50R19 A32 A14 A18 A57
NE 42-81 235/55R19 A32 Flh S02
e9*2018/858*11054*.. 42-81 245/50R19 A01 A12 K1a K2b
- Elektro 42-81 255/50R19 A01 A12 K1c K2b
Hyundai IONIQ6 37-81 225/45R19 A10 T96 A14 A18 A57
CE 37-81 225/50R19 A32 Lim S02
e4*2018/858*00145*.. 37-81 235/45R19 A10
- Elektro 37-81 245/45R19 A32
Hyundai Kona 85-146 225/40R19 A12 A14 A18
OS 85-146 235/35R19 A58 F23 NoE
e4*2007/46*1259*.. 85-146 235/40R19 A01 K3s NoP S02
- Frontantrieb
- incl. Facelift 2021
Hyundai Kona 4WD 100-146 225/40R19 A12 A14 A18
OS 100-146 235/35R19 A56 F24 NoE
e4*2007/46*1259*.. 100-146 235/40R19 A01 K3s NoP S02
- incl. Facelift 2021
Hyundai Kona 4WD 146 225/45R19 A12 A14 A18
SX2 146 235/40R19 A56 F24 NoE
e4*2018/858*00153*.. 146 235/45R19 NoP V19 S02
146 245/40R19 A01 K1b K2b
Hyundai Kona electric 26, 28 225/40R19 A12 A14 A18
OS, OSE A58 F24 S02
e4*2007/46*1259*..,
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona Hybrid 77 225/40R19 A12 A14 A18
OS A58 F24 S05
e4*2007/46*1259*..
- incl. Facelift 2021
Hyundai Kona Hybrid 77 225/45R19 A12 A14 A18
SX2 77 235/40R19 A58 F24 NoE
e4*2018/858*00153*.. 77 235/45R19 NoP V19 S05
77 245/40R19 A01 K1b K2b
Hyundai Kona N 206 225/40R19 A12 A14 A18
OS 206 235/40R19 A58 F24 NoE
e4*2007/46*1259*14-.. 206 245/35R19 A01 K2b NoP S02
Hyundai Nexo 32 (120) 225/45R19 A91 T96 A14 A18 A58
FE 32 (120) 235/45R19 A12 S02
e9*2007/46*6592*.. 32 (120) 245/45R19 A12
Hyundai Santa Fe (III) 110-147 235/50R19 A12 A14 A18
DM 110-147 255/45R19 A57 S02
e11*2007/46*0633*..
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fe (IV) 110-147 235/50R19 A12 A14 A18
TM 110-147 235/55R19 A57 S02
e4*2007/46* 110-147 255/45R19
1318*00-02
Hyundai Santa Fe (IV) 132-148 235/50R19 A91 A14 A18 A57
TM 132-148 245/50R19 A12 MpH NoE
e4*2007/46* 132-148 255/45R19 A12 S02
1318*03-..
- ab Facelift 2020
Hyundai Tucson (III) 114-136 225/45R19 A31 T96 A14 A18 A57
TL 114-136 235/45R19 A90 S02
e11*2007/46*2711*..; 114-136 245/45R19 A01 A12 K1a K2b
e5*2007/46*1084*..
- incl. Facelift 2018
Hyundai Tucson (III) 85-136 225/45R19 A31 T96 A14 A18 A57
TLE, TLE-HME 85-136 235/45R19 A90 S02
e11*2007/46*2724*..; 85-136 245/45R19 A01 A12 K1a K2b
e13*2007/46*1612*..;
e5*2007/46*1076*..
- incl. Facelift 2018
Hyundai Tucson (IV) 85-132 225/50R19 A12 A14 A18
NX4e 85-132 235/50R19 A01 K2b A57 MpH
e5*2018/858*00001*.. 85-132 245/45R19 NoE
85-132 255/45R19 A01 K2b S02
Hyundai Veloster 97,103,137 215/35R19 T85 A12 A14 A18
FS 97,103,137 225/35R19 A01 K8h A58 Cpe S01
e11*2007/46*
0194*11-..
- ab Facelift 2015
Kia Carens 85-122 225/40R19 G80 K2b K8h T93 A01 A12 A14
RP A18 A58 S01
e4*2007/46*0633*..
Kia cee'd (I) 66-106 225/35R19 A01 Car K1a K2b K41 K56 T84 A12 A14 A18
ED 77-106 215/35R19 T85 Cpe Flh S01
e4*2001/116*0121*.;
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-150 225/35R19 A01 Car K1a K1b K2b K6g T84 T88 A12 A14 A18
JD Y85 A58 S01
e4*2007/46*0496*..; 73-100 215/35R19 NoD T85 Y85
e4*2007/46*0497*..
- incl. Facelift 2015
Kia Ceed /-SW (III) 73-150 225/35R19 K1a K1b K2b K8h T88 A01 A12 A14
CD 73-150 235/35R19 G01 K1c K2b K3f K5d K6i K6j K7i K8h A18 A58 Car
e4*2007/46*1299*.. KOV NoP
Y85 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia e-Niro (I) 27-29 225/40R19 T93 A12 A14 A18
DE A58 S02
e4*2007/46*1139*..
- Elektro
Kia e-Soul (III) 27-29 225/40R19 T89 A12 A14 A18
SK3 A58 S02
e4*2007/46*1365*..
(39-64 kWh-Batterie)
Kia EV6 42-81 235/50R19 A32 A14 A18 A57
CV 42-81 235/55R19 A32 Flh S02
e9*2018/858*11073*.. 42-81 245/50R19 A01 A12 K1a K1b
- Elektro 42-81 255/50R19 A01 A12 K1c K2a K2b
Kia Niro (II) Hybrid 77 225/35R19 T88 A12 A14 A18
SG2 77 225/40R19 A58 MpH
e9*2018/858*11241*.. 77 235/35R19 A01 K2b K6w NoE
- Hybrid, Plug-in 77 245/35R19 A01 K2a K2b K6y K8h R03 V19 S02
Hybrid
Kia Niro Hybrid (I) 77-78 225/35R19 T88 A12 A14 A18
DE A58 S02
e4*2007/46*1139*..
Kia Niro-EV (II) 50 (150) 225/40R19 A12 A14 A18
SG2 50 (150) 235/40R19 A01 K6w A58 V19 S02
e9*2018/858*11241*.. 50 (150) 245/35R19 A01 K2b K6w R03
- Elektro
Kia Optima 99-133 225/40R19 A12 A14 A18
JF 99-180 235/40R19 A01 K1a A58 Lim NoH
e4*2007/46*1018*.. 99-180 245/35R19 A01 K1a K2b S02
- incl. Facelift 2018 99-180 245/40R19 A01 K1a K2b
Kia Optima Hybrid 113, 115 225/40R19 A12 A14 A18
JF A58 Lim S02
e4*2007/46*1018*..
Kia Optima PHEV 113, 115 225/40R19 T89 T93 A12 A14 A18
JF A58 Car Lim
e4*2007/46*1018*.. S02
- Plug-in Hybrid
Kia Optima SW 99-133 225/40R19 A12 A14 A18
JF 99-180 235/40R19 A01 K1a A58 Car NoH
e4*2007/46*1018*.. 99-180 245/35R19 A01 K1a K2b S02
- incl. Facelift 2018 99-180 245/40R19 A01 K1a K2b
Kia pro_cee'd (II) 66-150 225/35R19 K1a K1b K2b K4h K6g T84 T88 A01 A12 A14
JD 73-100 215/35R19 K4h NoD T85 A18 A58 Y84
e4*2007/46*0496*.. S01
- incl. Facelift 2015
Kia ProCeed (III) 88-150 225/35R19 K1a K1b K2b K8h T88 A01 A12 A14
CD 88-150 235/35R19 G01 K1c K2b K3f K5d K6i K6j K7i K8h A18 A58 KOV
e4*2007/46*1299* NoP Y85 S05
Kia Sorento (II) 110-145 235/50R19 A12 A14 A18
XM FL 110-145 255/45R19 S01
e11*2007/46*0634*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

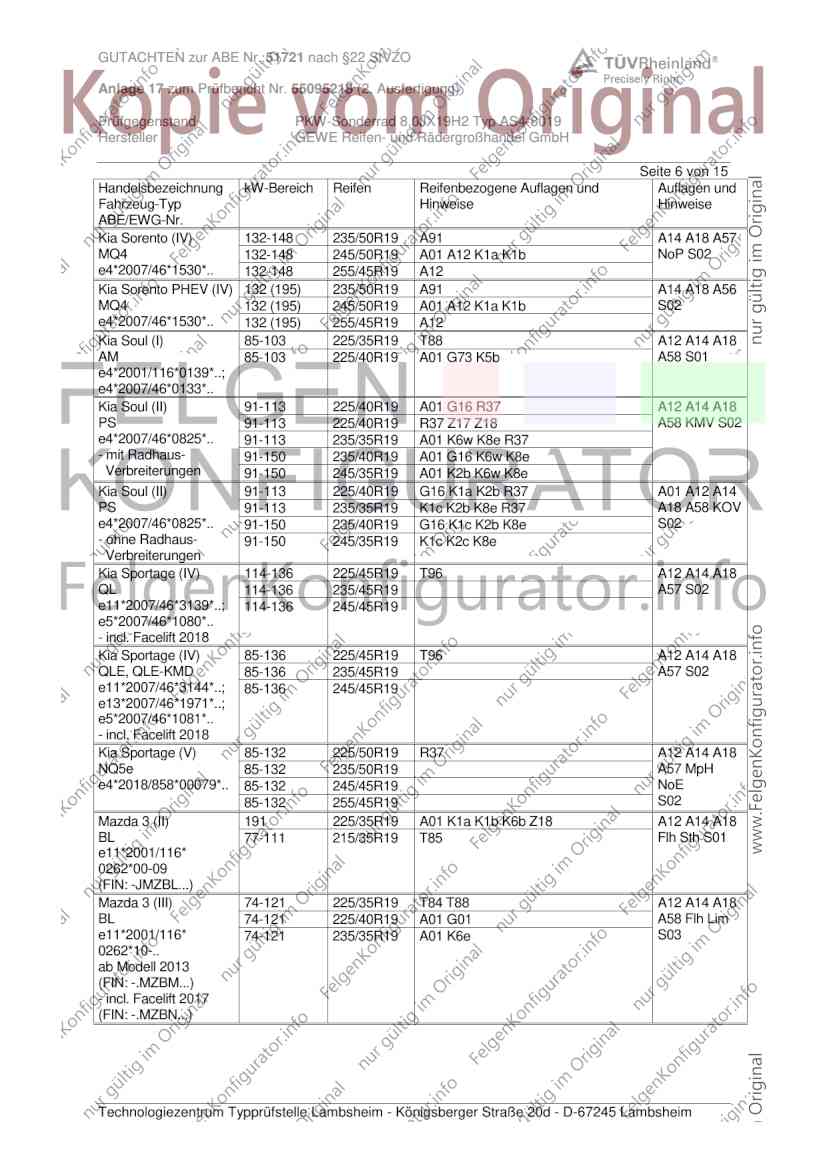

GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento (IV) 132-148 235/50R19 A91 A14 A18 A57
MQ4 132-148 245/50R19 A01 A12 K1a K1b NoP S02
e4*2007/46*1530*.. 132-148 255/45R19 A12
Kia Sorento PHEV (IV) 132 (195) 235/50R19 A91 A14 A18 A56
MQ4 132 (195) 245/50R19 A01 A12 K1a K1b S02
e4*2007/46*1530*.. 132 (195) 255/45R19 A12
Kia Soul (I) 85-103 225/35R19 T88 A12 A14 A18
AM 85-103 225/40R19 A01 G73 K5b A58 S01
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul (II) 91-113 225/40R19 A01 G16 R37 A12 A14 A18
PS 91-113 225/40R19 R37 Z17 Z18 A58 KMV S02
e4*2007/46*0825*.. 91-113 235/35R19 A01 K6w K8e R37
- mit Radhaus- 91-150 235/40R19 A01 G16 K6w K8e
Verbreiterungen 91-150 245/35R19 A01 K2b K6w K8e
Kia Soul (II) 91-113 225/40R19 G16 K1a K2b R37 A01 A12 A14
PS 91-113 235/35R19 K1c K2b K8e R37 A18 A58 KOV
e4*2007/46*0825*.. 91-150 235/40R19 G16 K1c K2b K8e S02
- ohne Radhaus- 91-150 245/35R19 K1c K2c K8e
Verbreiterungen
Kia Sportage (IV) 114-136 225/45R19 T96 A12 A14 A18
QL 114-136 235/45R19 A57 S02
e11*2007/46*3139*..; 114-136 245/45R19
e5*2007/46*1080*..
- incl. Facelift 2018
Kia Sportage (IV) 85-136 225/45R19 T96 A12 A14 A18
QLE, QLE-KMD 85-136 235/45R19 A57 S02
e11*2007/46*3144*..; 85-136 245/45R19
e13*2007/46*1971*..;
e5*2007/46*1081*..
- incl. Facelift 2018
Kia Sportage (V) 85-132 225/50R19 R37 A12 A14 A18
NQ5e 85-132 235/50R19 A57 MpH
e4*2018/858*00079*.. 85-132 245/45R19 NoE
85-132 255/45R19 S02
Mazda 3 (II) 191 225/35R19 A01 K1a K1b K6b Z18 A12 A14 A18
BL 77-111 215/35R19 T85 Flh Sth S01
e11*2001/116*
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 225/35R19 T84 T88 A12 A14 A18
BL 74-121 225/40R19 A01 G01 A58 Flh Lim
e11*2001/116* 74-121 235/35R19 A01 K6e S03
0262*10-..
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

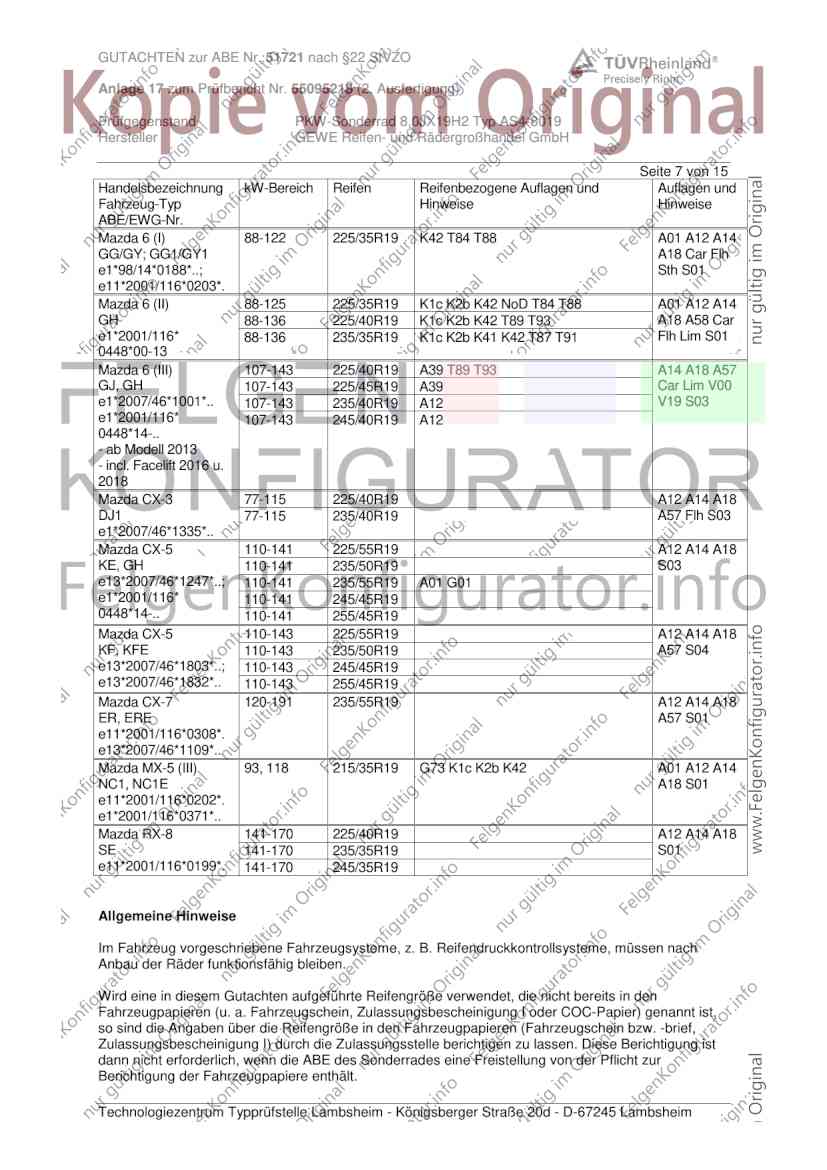

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 (I) 88-122 225/35R19 K42 T84 T88 A01 A12 A14
GG/GY; GG1/GY1 A18 Car Flh
e1*98/14*0188*..; Sth S01
e11*2001/116*0203*.
Mazda 6 (II) 88-125 225/35R19 K1c K2b K42 NoD T84 T88 A01 A12 A14
GH 88-136 225/40R19 K1c K2b K42 T89 T93 A18 A58 Car
e1*2001/116* 88-136 235/35R19 K1c K2b K41 K42 T87 T91 Flh Lim S01
0448*00-13
Mazda 6 (III) 107-143 225/40R19 A39 T89 T93 A14 A18 A57
GJ, GH 107-143 225/45R19 A39 Car Lim V00
e1*2007/46*1001*.. 107-143 235/40R19 A12 V19 S03
e1*2001/116* 107-143 245/40R19 A12
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u.
2018
Mazda CX-3 77-115 225/40R19 A12 A14 A18
DJ1 77-115 235/40R19 A57 Flh S03
e1*2007/46*1335*..
Mazda CX-5 110-141 225/55R19 A12 A14 A18
KE, GH 110-141 235/50R19 S03
e13*2007/46*1247*..; 110-141 235/55R19 A01 G01
e1*2001/116* 110-141 245/45R19
0448*14-.. 110-141 255/45R19
Mazda CX-5 110-143 225/55R19 A12 A14 A18
KF, KFE 110-143 235/50R19 A57 S04
e13*2007/46*1803*..; 110-143 245/45R19
e13*2007/46*1832*.. 110-143 255/45R19
Mazda CX-7 120-191 235/55R19 A12 A14 A18
ER, ERE A57 S01
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 215/35R19 G73 K1c K2b K42 A01 A12 A14
NC1, NC1E A18 S01
e11*2001/116*0202*.
e1*2001/116*0371*..
Mazda RX-8 141-170 225/40R19 A12 A14 A18
SE 141-170 235/35R19 S01
e11*2001/116*0199*. 141-170 245/35R19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

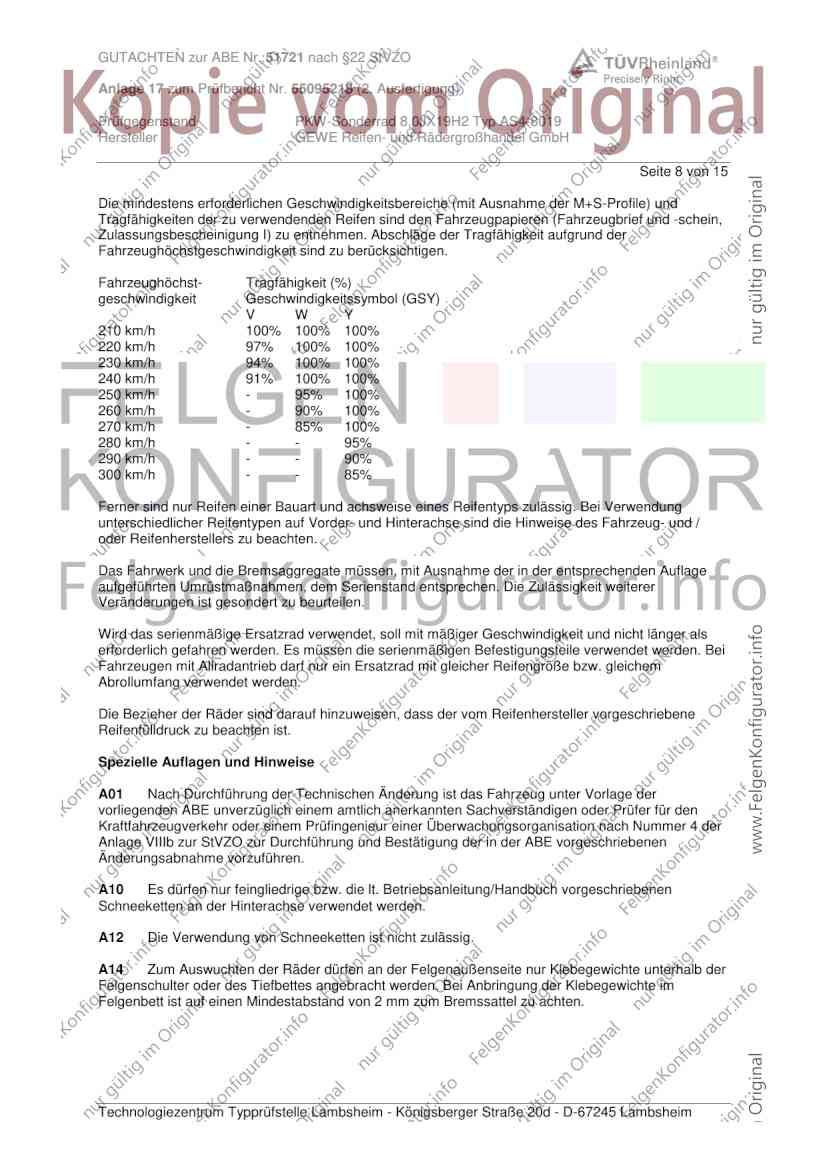

Seite 8 von 15
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

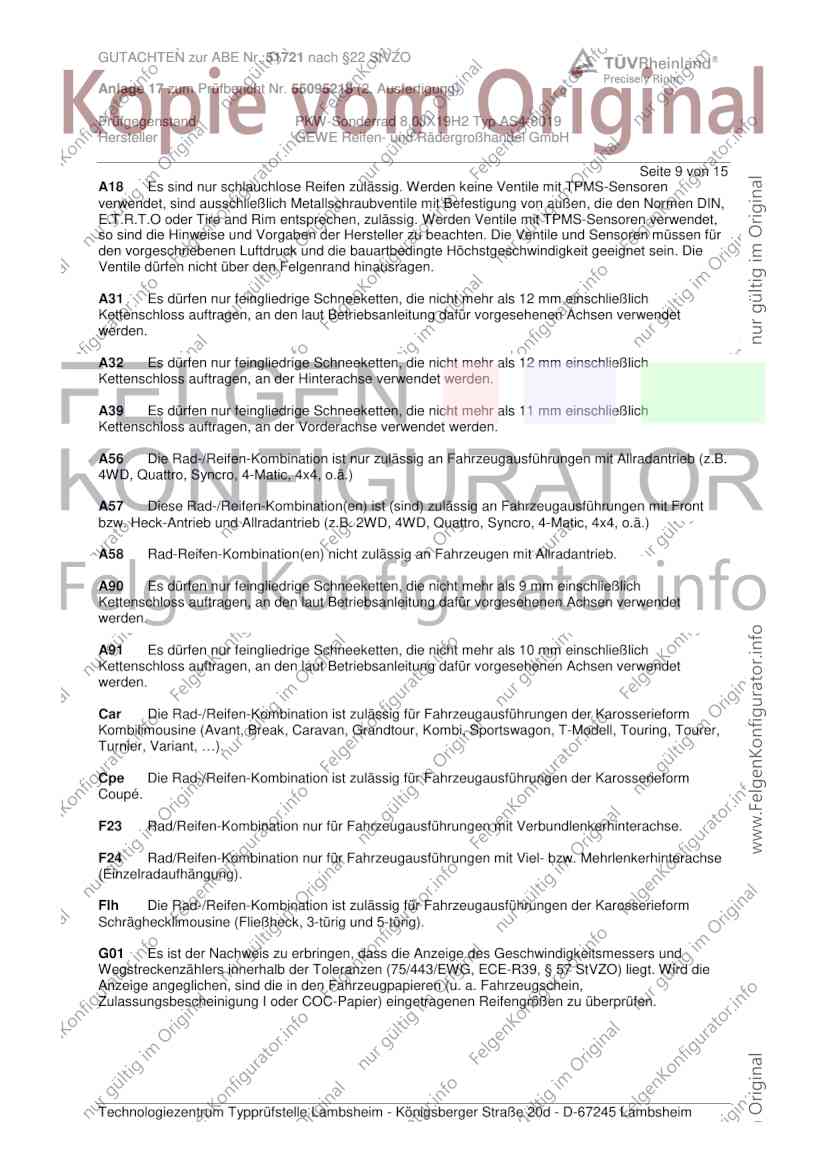

Seite 9 von 15
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

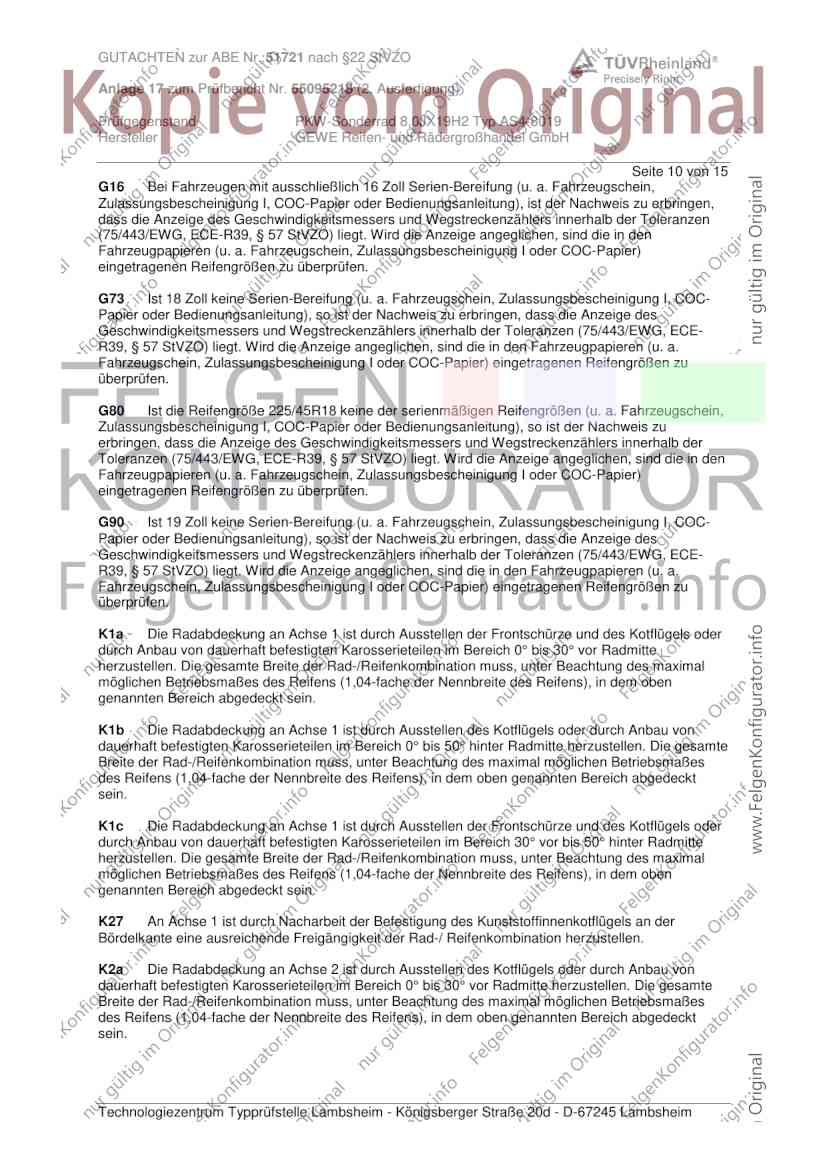

Seite 10 von 15
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

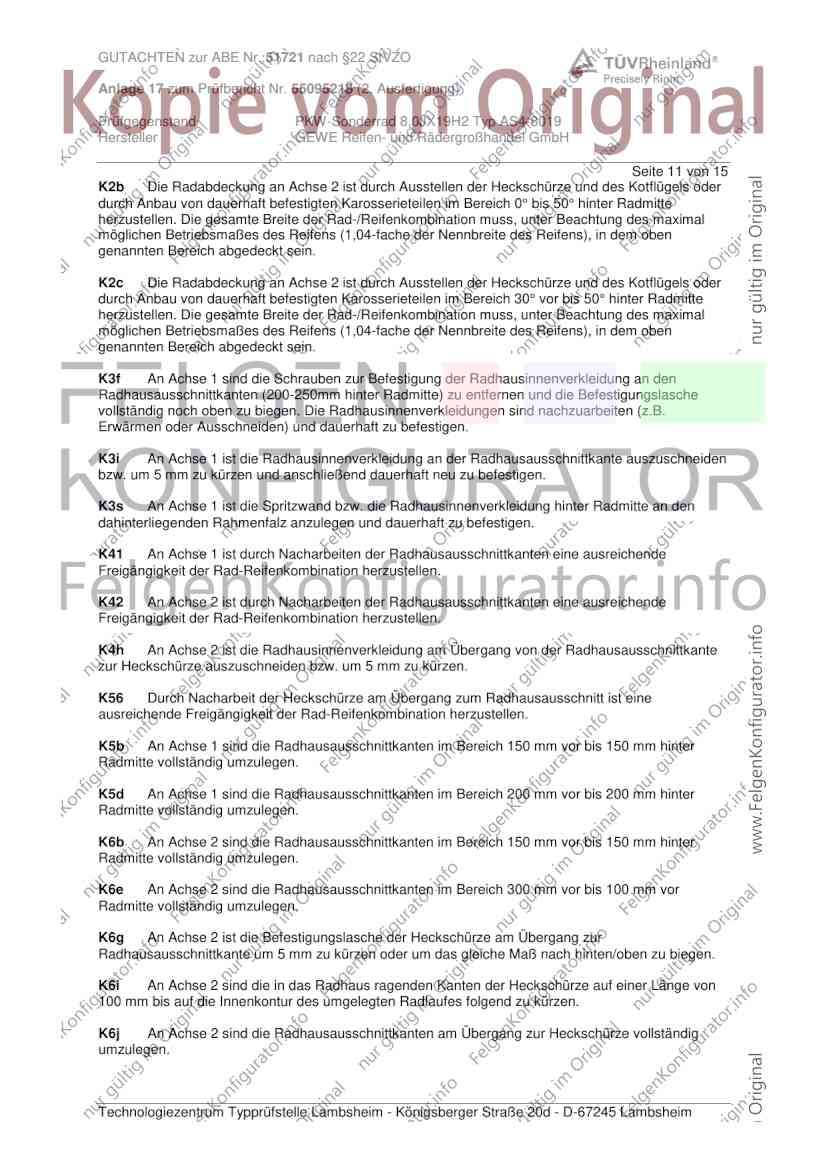

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 11 von 15
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.

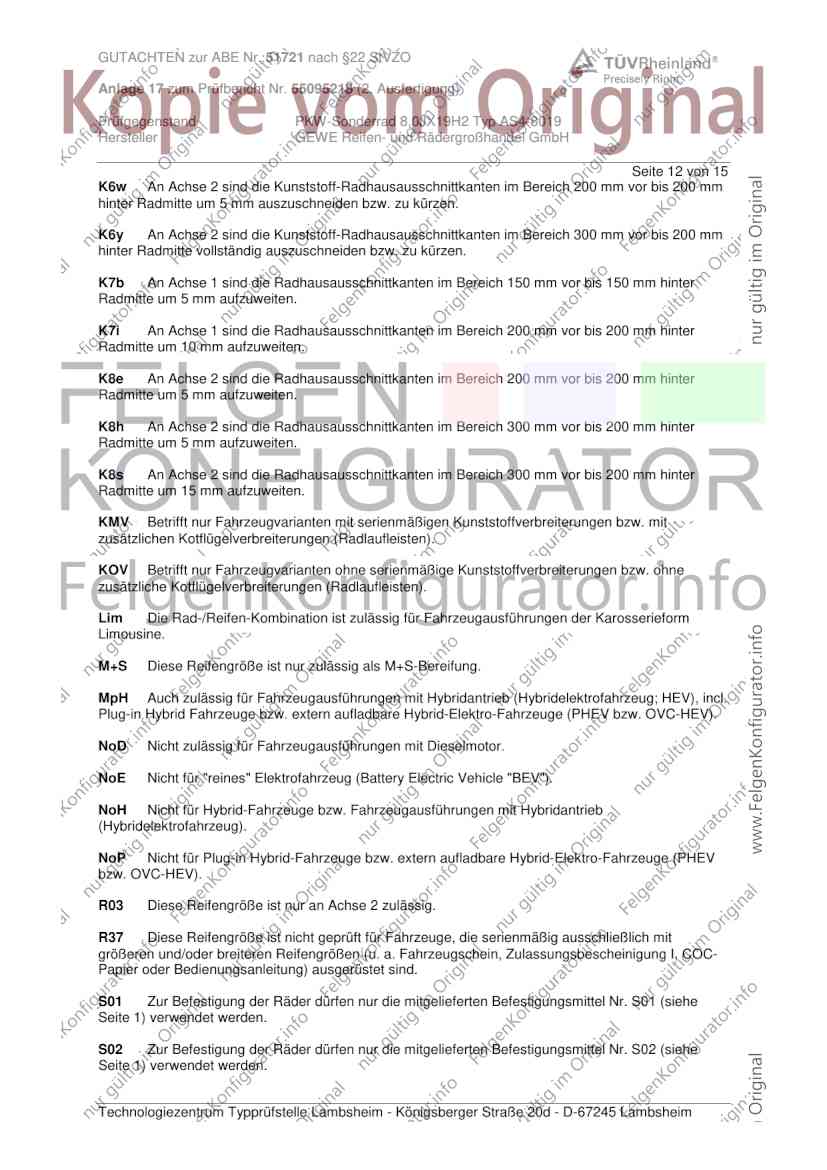

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 12 von 15
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.

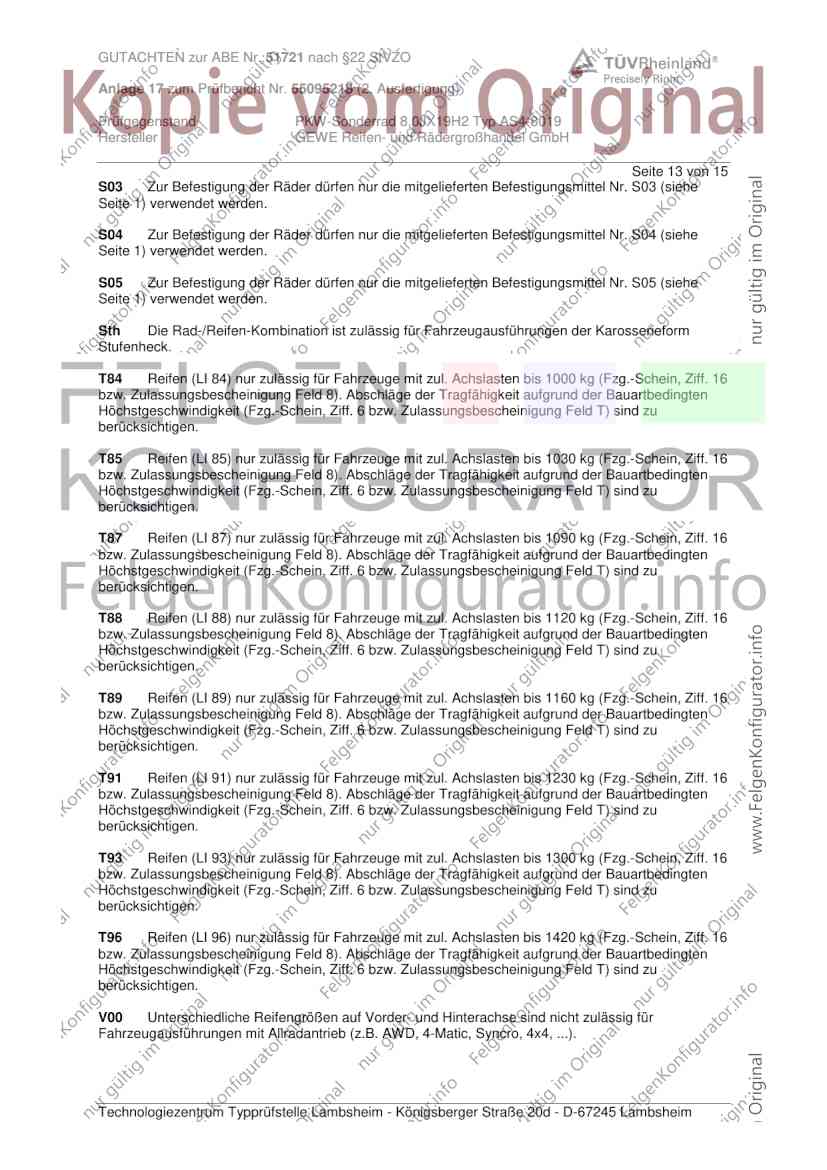

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 13 von 15
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).

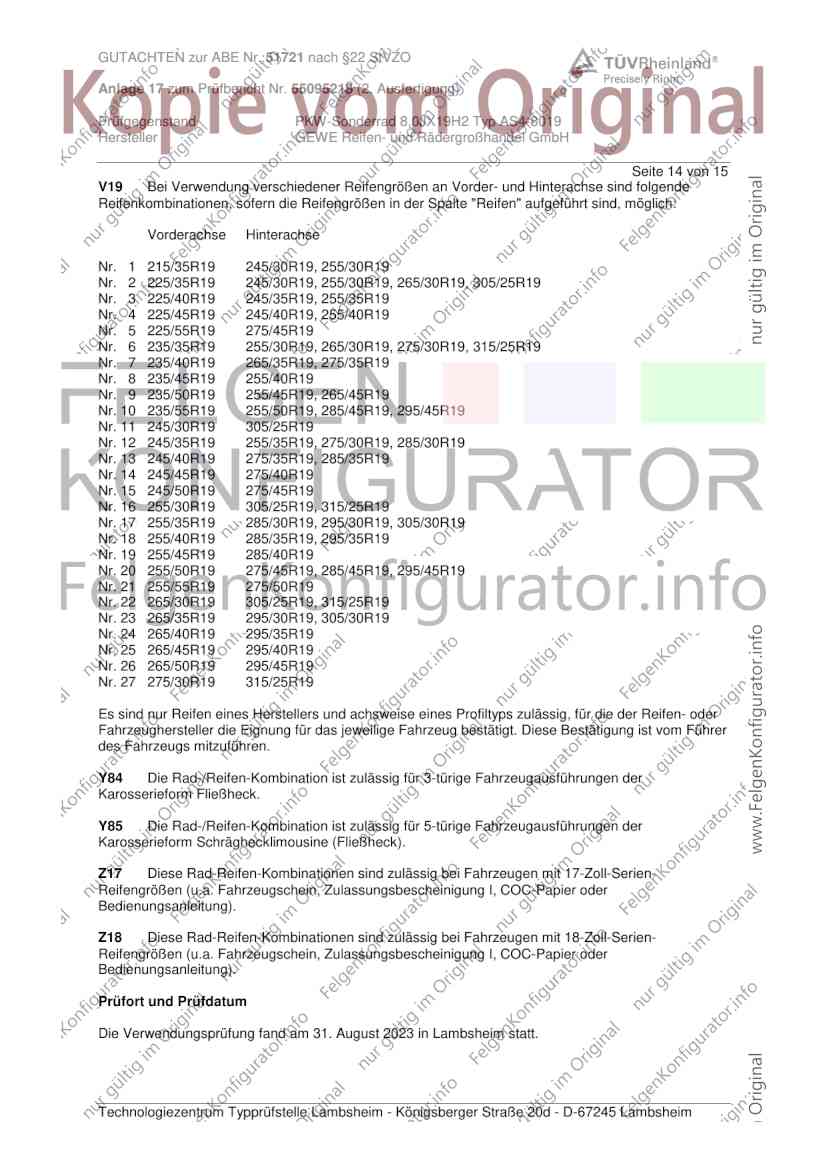

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 14 von 15
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. August 2023 in Lambsheim statt.

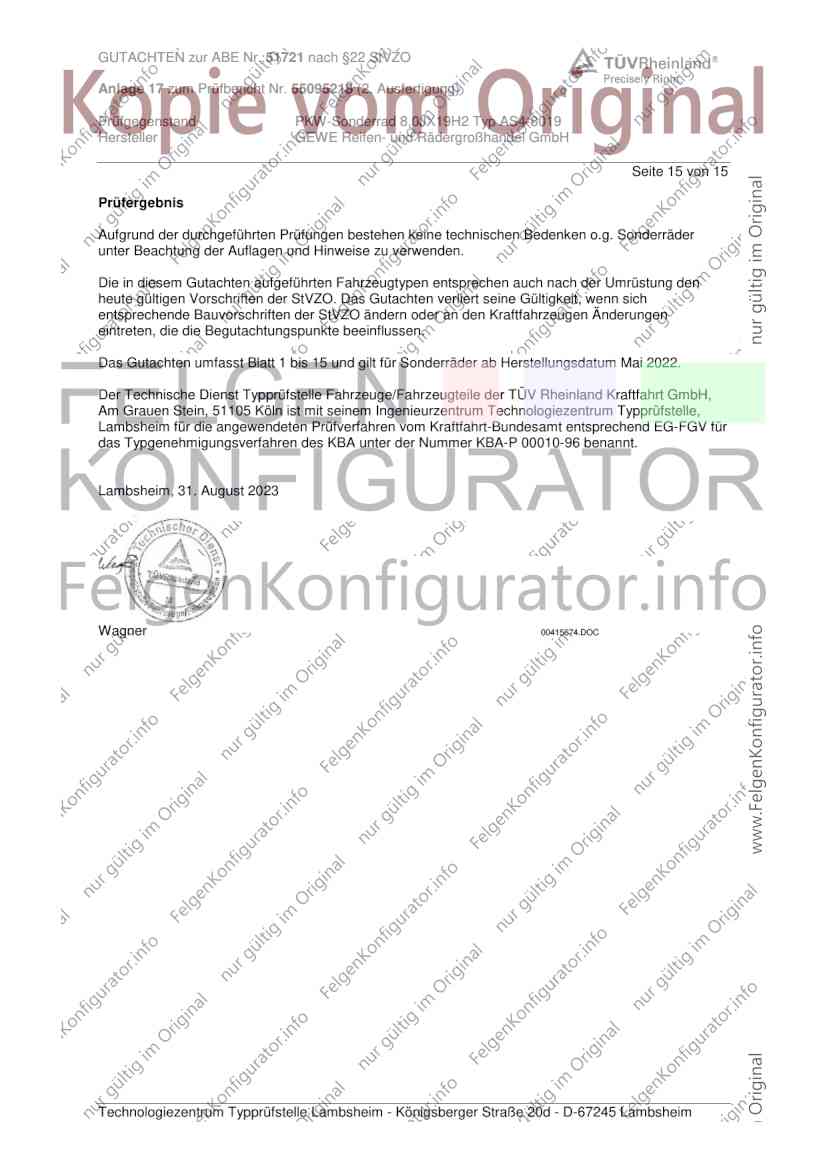

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51721 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55095218 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX19H2 Typ AS4-8019
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Mai 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. August 2023
Wagner 00415674.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
