GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 16
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C33
Typ C33 808
Radgröße 8.0Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
C33 808 47 1432/09 CMS / ohne Ring 5/114,3/67,1 47 690 2300
10
Kennzeichnungen
KBA-Nummer 54247
Herstellerzeichen CMS
Radtyp und Ausführung C33 808 (s.o.)
Radgröße 8.0Jx18H2
Einpresstiefe ET.. (s.o.)
§22 54247*04
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienmutter M12x1,5 Kegel 60° 110 - Serie
S02 Serienmutter M12x1,5 Kegel 60° 110 - Serie
S03 Mutter M12x1,5 Kegel 60° 110 - Z75
S04 Serienmutter M12x1,5 Kegel 60° 125 - Serie
S05 Serienmutter M12x1,5 Kegel 60° 130 - Serie
S06 Serienmutter M12x1,5 Kegel 60° 140 - Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 N (III) 150 215/40R18 K1b K2b K8h A01 A12 A14
BC3 150 225/35R18 K1a K1b K2c K3i K5d K8h A19 A58 Flh
e5*2007/46*0121*.. 150 245/35R18 K2c K8s R03 NoE NoP V18
S04
Hyundai i30 /-cw 66-105 205/45R18 R70 V18 A12 A14 A19
FD, FDH 66-105 215/40R18 T85 T89 Car Flh S02
e11*2001/116*0313*. 66-105 225/35R18 A01 K1a K1b K2b K56 T83 T87
e11*2001/116*0343*. 66-105 225/40R18 A01 K1a K1b K2b K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/40R18 T85 T89 A07 A12 A14
GDH, GDH-HME 66-100 225/35R18 A01 K2b K6g T83 T87 A19 A58 Car
e11*2007/46*0337*..; 66-137 225/40R18 A01 K2b K6g Cpe Flh S02
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-118 215/40R18 T89 A07 A12 A14
PDE 70-118 225/35R18 A01 K1a K1b T87 A19 A58 Car
§22 54247*04
e11*2007/46*3807*..; 70-118 225/40R18 A01 K1a K1b F24 Flh NoP
e5*2007/46*1075*.. S04
- incl. Facelift 2020
Hyundai i30 /-cw 70-88 215/40R18 T89 A12 A14 A19
PDE 70-88 225/35R18 A01 K1a K1b T87 A58 Car F23
e11*2007/46*3807*08-..; 70-88 225/40R18 A01 K1a K1b Flh NoP V18
e5*2007/46*1075*.. S04
- incl. Facelift 2020
Hyundai i30 Fastback 85-118 215/40R18 T89 A07 A12 A14
PDE 85-118 225/35R18 A01 K2b T87 A19 A58 F24
e11*2007/46*3807*..; 85-118 225/40R18 A01 K2b NoP V18 Y85
e5*2007/46*1075*.. S04
- incl. Facelift 2020
Hyundai i30 N 184 225/40R18 A07 A12 A14
PDE 184 235/40R18 A01 G90 K1a K1b K2b K3f K5d A19 A58 F24
e11*2007/46*3807*..; K6i K6j K8h Flh V18 S04
e5*2007/46*1075*.. 184 245/35R18 A01 K1c K2c K3f K5d K8h
- incl. Facelift 2020
Hyundai i30 N Fastback 184 225/40R18 A07 A12 A14
PDE 184 235/40R18 A01 G90 K1a K1b K2b K3f K5d A19 A58 F24
e11*2007/46*3807*..; K6j K8h V18 Y85 S04
e5*2007/46*1075*.. 184 245/35R18 A01 K1c K2c K3f K5d K8h
- incl. Facelift 2020
Hyundai i30 N Perf. 202,206 225/40R18 M+S A07 A12 A14
Fastback 202,206 235/40R18 A01 K1a K1b K2b K3f K5d K6j A19 A58 F24
PDE K8h M+S V18 Y85 S04
e11*2007/46*3807*..; 202,206 245/35R18 A01 K1c K2c K3f K5d K8h M+S
e5*2007/46*1075*..
- incl. Facelift 2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 N Performance 202,206 225/40R18 M+S A07 A12 A14
PDE 202,206 235/40R18 A01 K1a K1b K2b K3f K5d K6i A19 A58 F24
e11*2007/46*3807*..; K6j K8h M+S Flh V18 S04
e5*2007/46*1075*.. 202,206 245/35R18 A01 K1c K2c K3f K5d K8h M+S
- incl. Facelift 2020
Hyundai Ioniq Elektro 25 (88) 205/40R18 T86 A07 A12 A14
AE 25 (88) 215/40R18 T89 A19 A58 Flh
e4*2007/46* 25 (88) 225/35R18 A01 K1a K2b K3f K8h T87 S04
1157*00-09 25 (88) 225/40R18 A01 K1a K2b K3f K8h
(28 kWh-Batterie)
Hyundai Ioniq Elektro 25 (100) 215/40R18 T89 A07 A12 A14
AE 25 (100) 215/45R18 A19 A58 Flh
e4*2007/46* 25 (100) 225/40R18 A01 K1a K2b K3f K8h S04
1157*10-..
(38,3 kWh-Batterie)
- ab Modell 2020
Hyundai Ioniq Hybrid 77 205/40R18 T86 A07 A12 A14
AE 77 215/40R18 A19 A58 Flh
§22 54247*04
e4*2007/46*1157*.. 77 225/35R18 A01 K1a K2b K3f K8h T87 NoE S04
- incl. Facelift 2019 77 225/40R18 A01 K1a K2b K3f K8h
Hyundai Ioniq PHEV 77 205/40R18 T86 A07 A12 A14
AE 77 215/40R18 A19 A58 Flh
e4*2007/46*1157*.. 77 225/35R18 A01 K1a K2b K3f K8h T87 NoE S04
- Plug-in Hybrid 77 225/40R18 A01 K1a K2b K3f K8h
- incl. Facelift 2019
Hyundai IONIQ6 37-81 225/55R18 A32 138 A07 A14 A19
CE 37-81 235/50R18 A01 A12 K1a K1b K2b 138 A57 Lim S04
e4*2018/858*00145*.. 37-81 245/50R18 A01 A12 K1c K2c 138
- Elektro 37-81 255/45R18 A01 A12 K1a K1b K2b 138
Hyundai Kona 85-146 215/45R18 A07 A12 A14
OS 85-146 225/45R18 A19 A58 F23
e4*2007/46*1259*.. 85-146 235/40R18 NoE NoP V18
- Frontantrieb 85-146 235/45R18 S04
- incl. Facelift 2021 85-146 245/40R18 A01 K2b
Hyundai Kona 74-146 215/55R18 K1b K2b K6w R70 A01 A12 A14
SX2 74-146 225/50R18 K1c K2b K6w A19 A58 F23
e4*2018/858*00153*.. 74-146 245/45R18 K1c K2b K6w NoE NoP V18
S04
Hyundai Kona 4WD 100-146 215/45R18 A07 A12 A14
OS 100-146 225/45R18 A19 A56 F24
e4*2007/46*1259*.. 100-146 235/40R18 NoE NoP S04
- incl. Facelift 2021 100-146 235/45R18
100-146 245/40R18
Hyundai Kona 4WD 125, 146 215/55R18 K1b K2b R70 A01 A12 A14
SX2 125, 146 225/50R18 K1c K2b A19 A56 F24
e4*2018/858*00153*.. 125, 146 245/45R18 K1c K2b NoE NoP S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Kona electric 26, 28 215/45R18 A07 A12 A14
OS, OSE 26, 28 225/45R18 A19 A58 F24
e4*2007/46*1259*.., S04
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona electric 33-54 215/55R18 K1b K2b R70 A01 A12 A14
SX2E 33-54 225/50R18 K1c K2b A19 A58 F24
e4*2018/858*00168*.. 33-54 235/50R18 K2b R03 V18 S04
- Elektro 33-54 245/45R18 K1c K2b
33-54 255/45R18 K2b R03
Hyundai Kona Hybrid 77 215/45R18 A07 A12 A14
OS 77 225/45R18 A19 A58 F24
e4*2007/46*1259*.. S04
- incl. Facelift 2021
Hyundai Kona Hybrid 69, 77 215/55R18 K1b K2b R70 A01 A12 A14
SX2 69, 77 225/50R18 K1c K2b A19 A58 F24
e4*2018/858*00153*.. 69, 77 235/50R18 K2b R03 NoE NoP V18
69, 77 245/45R18 K1c K2b S04
§22 54247*04
69, 77 255/45R18 K2b R03
Hyundai Kona N 206 225/45R18 A07 A12 A14
OS 206 235/45R18 A01 K2b A19 A58 F24
e4*2007/46*1259*14-.. 206 245/40R18 A01 K1c K2a K2b NoE NoP S04
Hyundai Nexo 32 (120) 225/50R18 A12 A14 A19
FE 32 (120) 225/55R18 A58 S04
e9*2007/46*6592*..
Hyundai Tucson (III) 114-136 225/50R18 K1a K2b A01 A12 A14
TL 114-136 225/55R18 K1a K2b A19 A57 S04
e11*2007/46*2711*..; 114-136 235/50R18 K1c K2b
e5*2007/46*1084*.. 114-136 235/55R18 K1c K2b
- incl. Facelift 2018 114-136 255/45R18 K1c K2b
Hyundai Tucson (III) 85-136 225/50R18 K1a K2b A01 A12 A14
TLE, TLE-HME 85-136 225/55R18 K1a K2b A19 A57 S04
e11*2007/46*2724*..; 85-136 235/50R18 K1c K2b
e13*2007/46*1612*..; 85-136 235/55R18 K1c K2b
e5*2007/46*1076*.. 85-136 255/45R18 K1c K2b
- incl. Facelift 2018
Hyundai Tucson (IV) 85-132 225/55R18 A07 A12 A14
NX4e 85-132 235/55R18 A01 K2b A19 A57 MpH
e5*2018/858*00001*.. NoE S04
- incl. Facelift 2024
Hyundai Veloster 97,103,137 215/40R18 A12 A14 A19
FS 97,103,137 225/35R18 A01 K8h A58 Cpe S02
e11*2007/46* 97,103,137 225/40R18 A01 K8h
0194*11-..
- ab Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Carens 85-122 215/45R18 A01 G80 T93 A12 A14 A19
RP 85-122 215/45R18 T93 Z18 A58 S02
e4*2007/46*0633*.. 85-122 225/40R18 A01 K2b K8h T92
85-122 225/45R18 A01 G80 K2b K8h
Kia cee'd (I) 66-106 205/45R18 R70 V18 A12 A14 A19
ED 66-106 215/40R18 T85 T89 Car Cpe Flh
e4*2001/116*0121*.; 66-106 225/35R18 A01 K1a K1b K2b K56 T83 T87 S02
e4*2007/46*0132*.. 66-106 225/40R18 A01 K1a K1b K2b K56
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-100 215/40R18 T85 T89 A07 A12 A14
JD 66-100 225/35R18 A01 K1a K1b K2b K6g T83 T87 A19 A58 Car
e4*2007/46*0496*..; 66-150 215/40R18 M+S T85 T89 Y85 S02
e4*2007/46*0497*.. 66-150 225/40R18 A01 K1a K1b K2b K6g
- incl. Facelift 2015
Kia Ceed /-SW (III) 73-118 215/40R18 R37 T89 A07 A12 A14
CD 73-118 225/35R18 A01 K1a K1b K2b K8h R37 T87 A19 A58 Car
e4*2007/46*1299*.. 73-150 225/40R18 A01 K1a K1b K2b K8h F24 KOV NoP
Y85 S04
§22 54247*04
Kia Ceed SW (III) PHEV 77 215/40R18 T89 A07 A12 A14
CD 77 225/35R18 A01 K1a K1b K2b K8h T87 A19 A58 Car
e4*2007/46*1299*.. 77 225/40R18 A01 K1a K1b K2b K8h KOV S04
- Plug-in Hybrid
Kia e-Niro (I) 27-29 225/45R18 A07 A12 A14
DE A19 A58 S04
e4*2007/46*1139*..
- Elektro
Kia e-Soul (III) 27-29 225/45R18 A07 A12 A14
SK3 A19 A58 S04
e4*2007/46*1365*..
(39-64 kWh-Batterie)
Kia EV3 50 (150) 225/50R18 K1c K2b A01 A12 A14
SV1 50 (150) 225/55R18 K1c K2b A19 A58 Flh
e6*2018/858*00331*.. 50 (150) 235/50R18 K1c K2b K6w K8h V18 S04
- Elektro 50 (150) 245/45R18 K1c K2b
50 (150) 255/45R18 K1c K2b K6w K8h
Kia Niro (II) Hybrid 77 215/45R18 ASo A14 A19 A58
SG2 77 225/45R18 A01 A12 K2b K6w MpH NoE V18
e9*2018/858*11241*.. 77 235/40R18 A01 A12 K1a K1b K2a K2b K6y S04
- Hybrid, Plug-in Hybrid K8h
77 245/40R18 A01 A12 K2c K6y K8h R03
Kia Niro Hybrid (I) 77-78 215/45R18 A12 A14 A19
DE 77-78 225/40R18 A58 S04
e4*2007/46*1139*.. 77-78 225/45R18
Kia Niro-EV (II) 50 (150) 215/45R18 A12 A14 A19
SG2 50 (150) 225/45R18 A58 V18 S04
e9*2018/858*11241*.. 50 (150) 235/45R18 A01 K6w
- Elektro 50 (150) 245/40R18 A01 K2a K2b K6y K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima 99-133 225/45R18 A91 A07 A14 A19
JF 99-180 235/45R18 A01 A12 K1a A58 Lim NoH
e4*2007/46*1018*.. 99-180 245/40R18 A01 A12 K1c K2a K2b S04
- incl. Facelift 2018 99-180 245/45R18 A01 A12 K1c K2a K2b
Kia Optima Hybrid 113, 115 225/45R18 A07 A12 A14
JF 113, 115 235/45R18 A01 K1a A19 A58 Lim
e4*2007/46*1018*.. S04
Kia Optima PHEV 113, 115 225/45R18 A07 A12 A14
JF 113, 115 235/45R18 A01 K1a A19 A58 Car
e4*2007/46*1018*.. Lim S04
- Plug-in Hybrid
Kia Optima SW 99-133 225/45R18 A91 A07 A14 A19
JF 99-180 235/45R18 A01 A12 K1a A58 Car NoH
e4*2007/46*1018*.. 99-180 245/40R18 A01 A12 K1c K2a K2b S04
- incl. Facelift 2018 99-180 245/45R18 A01 A12 K1c K2a K2b
Kia pro_cee'd (II) 66-100 215/40R18 K4h T85 T89 A01 A07 A12
JD 66-100 225/35R18 K1a K1b K2b K4h K6g T83 T87 A14 A19 A58
e4*2007/46*0496*.. Y84 S02
§22 54247*04
66-150 215/40R18 K4h M+S T85 T89
- incl. Facelift 2015 66-150 225/40R18 K1a K1b K2b K4h K6g
Kia ProCeed (III) 88-150 225/40R18 K1a K1b K2b K8h A01 A07 A12
CD A14 A19 A58
e4*2007/46*1299* KOV NoP Y85
S04
Kia Soul (I) 85-103 215/45R18 A01 G73 A12 A14 A19
AM 85-103 215/45R18 Z18 A58 S02
e4*2001/116*0139*..; 85-103 225/40R18
e4*2007/46*0133*.. 85-103 225/45R18 A01 G03 K5b
Kia Soul (II) 91-113 215/45R18 A91 R37 A14 A19 A58
PS 91-113 225/45R18 A12 R37 KMV S04
e4*2007/46*0825*.. 91-113 235/40R18 A01 A12 K6w K8e R37
- mit Radhaus- 91-150 235/45R18 A01 A12 G16 K6w K8e
Verbreiterungen 91-150 245/40R18 A01 A12 K2b K6w K8e
Kia Soul (II) 91-113 215/45R18 A91 R37 A14 A19 A58
PS 91-113 225/45R18 A01 A12 K1a K2b R37 KOV S04
e4*2007/46*0825*.. 91-113 235/40R18 A01 A12 K1c K2b K8e R37
- ohne Radhaus- 91-150 235/45R18 A01 A12 G16 K1c K2b K8e
Verbreiterungen 91-150 245/40R18 A01 A12 K1c K2c K8e
Kia Sportage (IV) 114-136 225/50R18 A12 A14 A19
QL 114-136 225/55R18 A57 S04
e11*2007/46*3139*..;
e5*2007/46*1080*..
- incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage (IV) 85-136 225/50R18 A12 A14 A19
QLE, QLE-KMD 85-136 225/55R18 A57 S04
e11*2007/46*3144*..;
e13*2007/46*1971*..;
e5*2007/46*1081*..
- incl. Facelift 2018
Kia Sportage (V) 85-132 225/55R18 R37 A07 A12 A14
NQ5e 85-132 235/55R18 A19 A57 NoE
e4*2018/858*00079*.. 85-132 245/50R18 A01 K1a K1b K2b NoP Z17 Z18
S04
Mazda 3 (I) 191 215/45R18 K1c K42 K46 R09 A01 A12 A14
BK 62-110 215/40R18 K1c K42 K46 T85 T89 A19 B02 Flh
e1*2001/116*0234*.. 62-110 225/35R18 K1c K25 K42 K46 T83 T87 Lim S03
Mazda 3 (II) 191 225/40R18 A01 K1a K1b K6b R09 A07 A12 A14
BL 77-136 215/40R18 T85 T89 A19 Flh Sth
e11*2001/116* S01
0262*00-09
(FIN: -JMZBL...)
§22 54247*04
Mazda 3 (III) 74-121 215/45R18 A07 A12 A14
BL 74-121 225/40R18 A01 K6e A19 A58 Flh
e11*2001/116* 74-121 225/45R18 A01 K6e Lim V18 S05
0262*10-.. 74-121 235/40R18 A01 K6e
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 6 (I) 122,191 215/45R18 G03 K42 A01 A12 A14
GG/GY; GG1/GY1 88-122 215/40R18 K42 T85 T89 A19 Car Flh
e1*98/14*0188*..; 88-122 225/35R18 K1c K2b K42 T87 Lim V00 V18
e11*2001/116*0203*. 88-122 235/35R18 K1c K2b K42 T86 T90 S03
88-122 245/35R18 K2c K42 K56 R03
88-191 225/40R18 K1c K2b K42 T88 T89
Mazda 6 (II) 88-136 215/45R18 K1a K42 T89 T93 A01 A12 A14
GH 88-136 225/40R18 K1a K1b K2b K42 T88 T89 A19 A58 Car
e1*2001/116* 88-136 225/45R18 K1a K1b K2b K42 Flh Lim V18
0448*00-13 88-136 235/40R18 K1c K2b K42 S03
88-136 245/40R18 K2b K42 R03
Mazda 6 (III) 107-143 225/50R18 A07 A12 A14
GJ, GH 107-143 235/45R18 A19 A57 Car
e1*2007/46*1001*.. 107-143 245/45R18 Lim V00 V18
e1*2001/116* S05
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u. 2018
Mazda CX-3 77-115 215/45R18 A91 A07 A14 A19
DJ1 77-115 215/50R18 A94 R70 A57 Flh S05
e1*2007/46*1335*.. 77-115 225/45R18 A90
77-115 235/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-5 110-141 225/60R18 A33 A07 A14 A19
KE, GH 110-141 235/55R18 A12 S05
e13*2007/46*1247*..; 110-141 235/60R18 A01 A12 G01
e1*2001/116* 110-141 255/50R18 A01 A12 K1c
0448*14-..
Mazda CX-5 110-143 225/60R18 A07 A12 A14
KF, KFE 110-143 235/55R18 A19 A57 S06
e13*2007/46*1803*..; 110-143 235/60R18 A01 G01
e13*2007/46*1832*..
Mazda CX-7 120-191 235/60R18 A12 A14 A19
ER, ERE A57 S03
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 205/40R18 K1c K2b A01 A12 A14
NC1, NC1E 93, 118 215/35R18 K1c K2b K42 A19 S03
e11*2001/116*0202*. 93, 118 215/40R18 G03 K1c K2b K42
e1*2001/116*0371*.. 93, 118 225/35R18 K1c K2b K42
Mazda RX-8 141-170 225/45R18 A12 A14 A19
§22 54247*04
SE 141-170 245/40R18 V18 S03
e11*2001/116*0199*.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 9 von 16
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
§22 54247*04
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 10 von 16
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
§22 54247*04
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

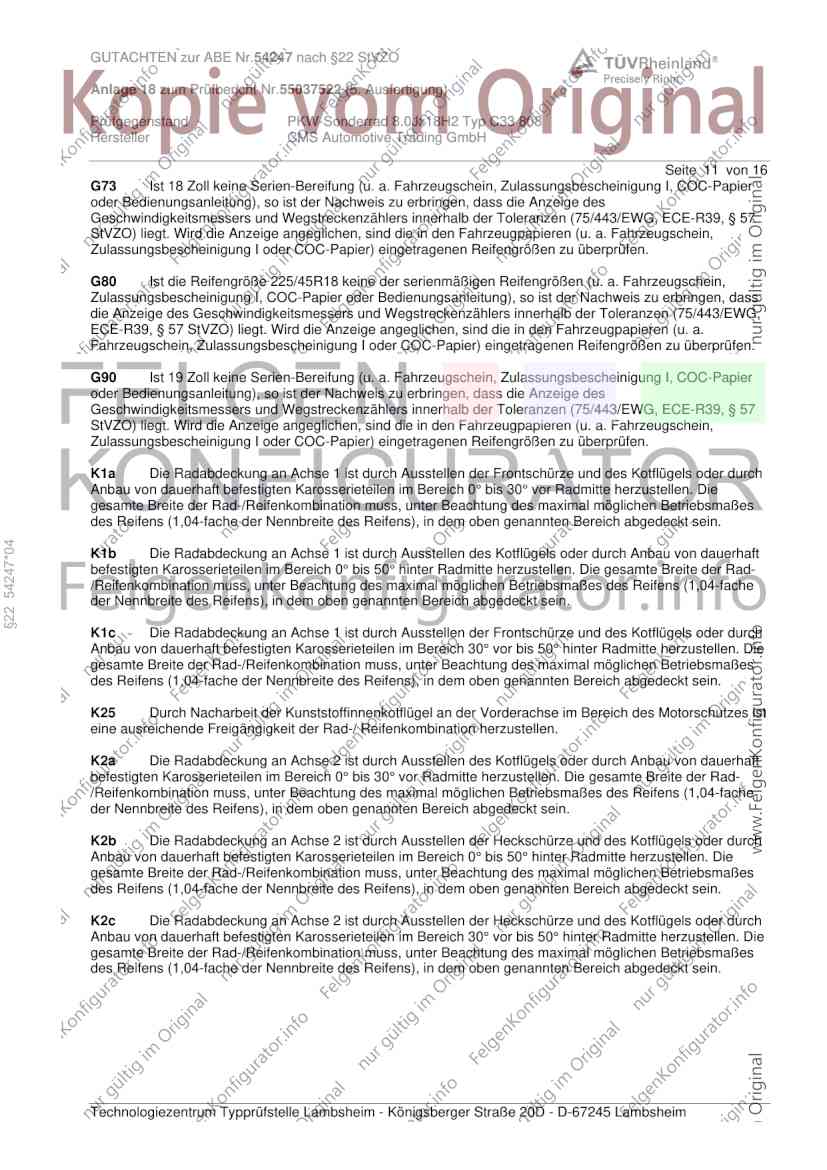

Seite 11 von 16
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 54247*04
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

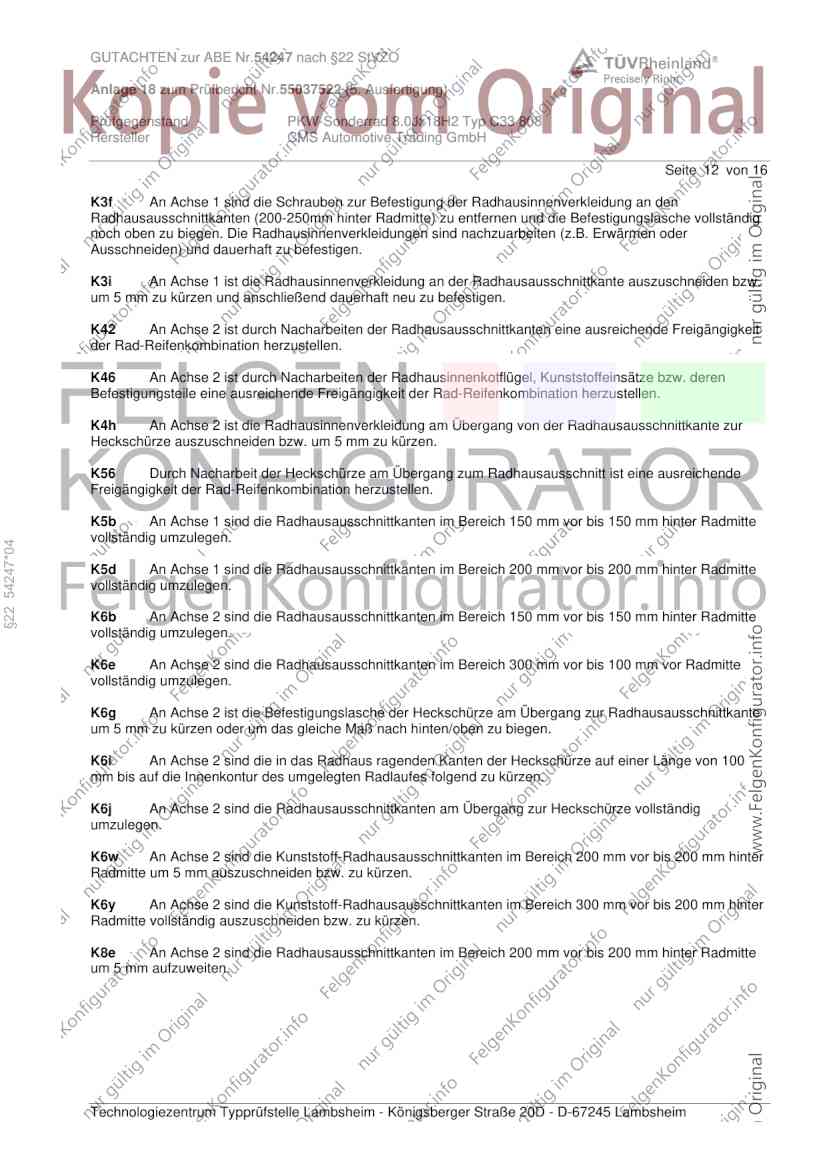

Seite 12 von 16
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
§22 54247*04
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

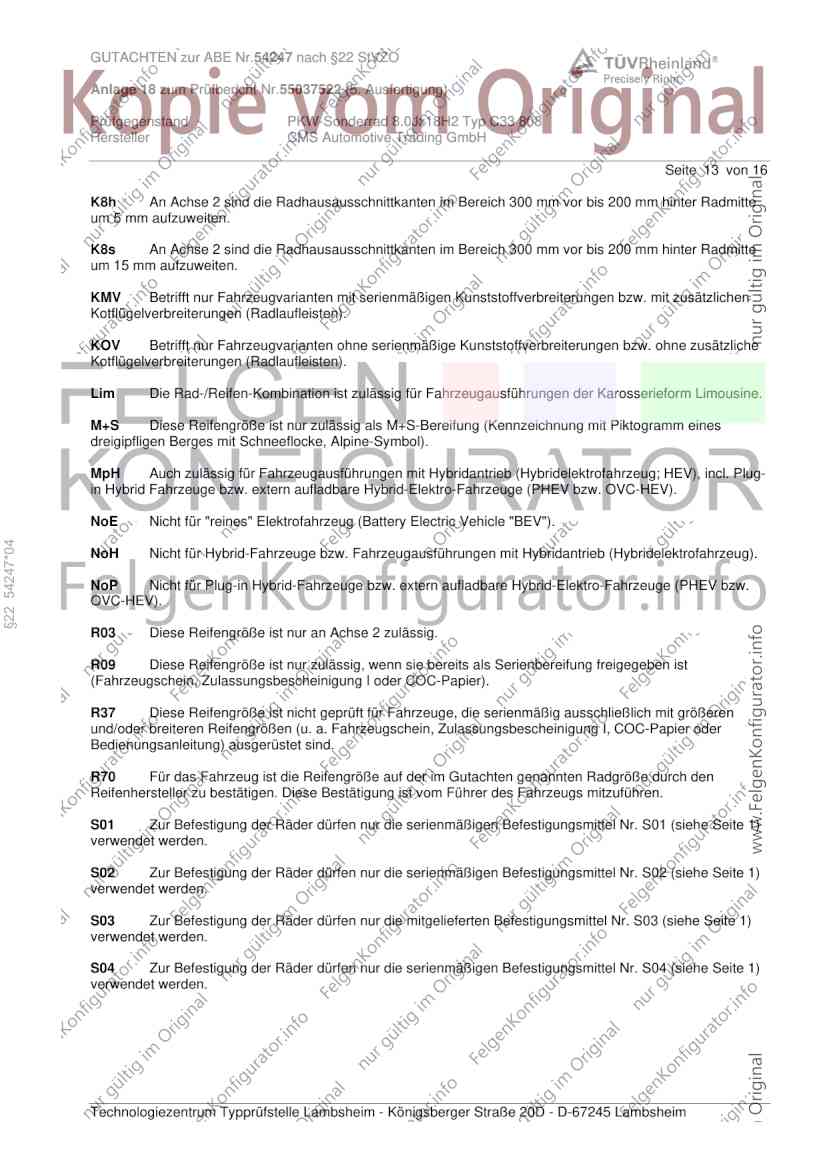

Seite 13 von 16
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
§22 54247*04
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

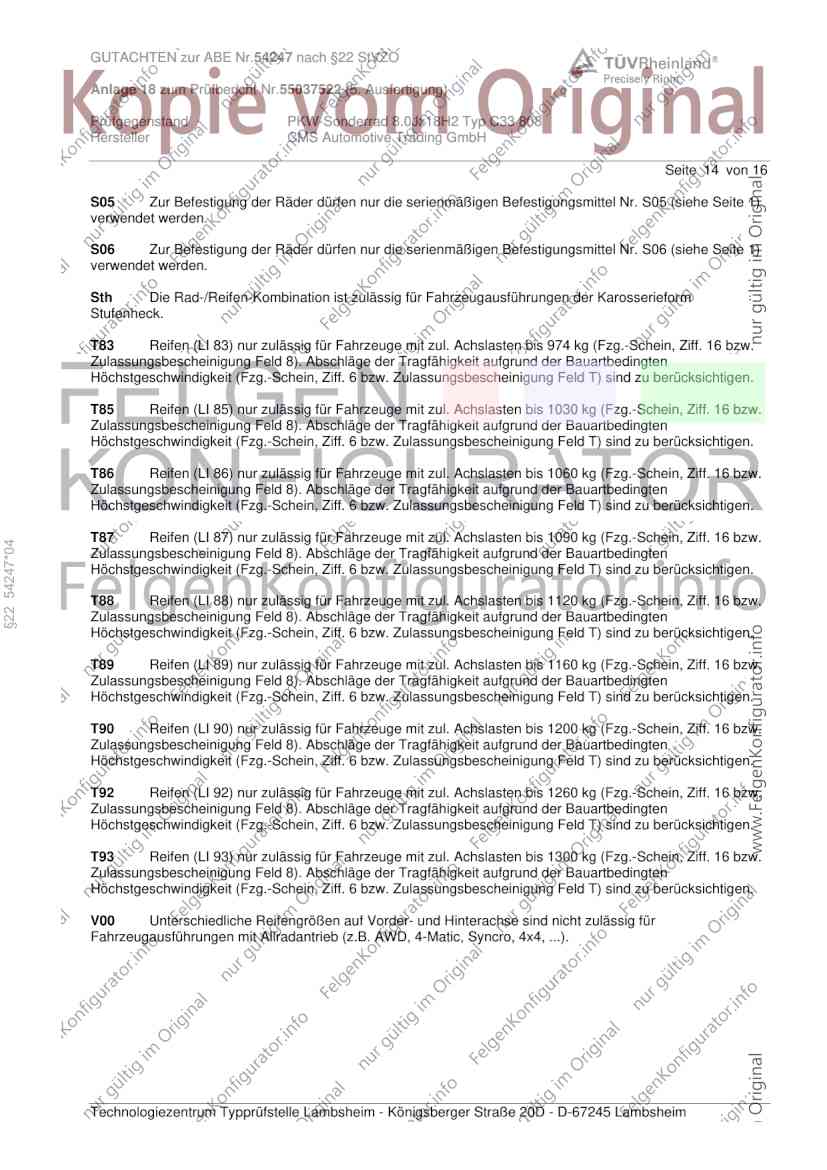

Seite 14 von 16
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
§22 54247*04
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

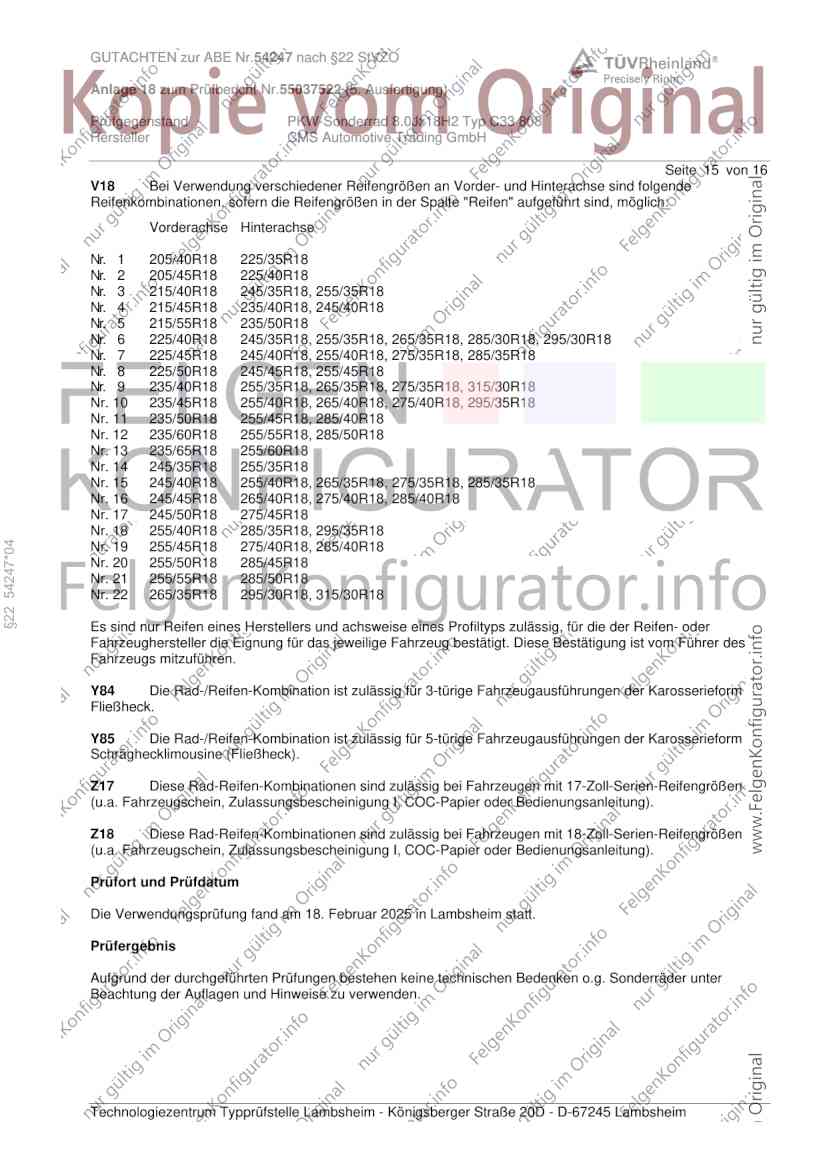

Seite 15 von 16
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
§22 54247*04
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

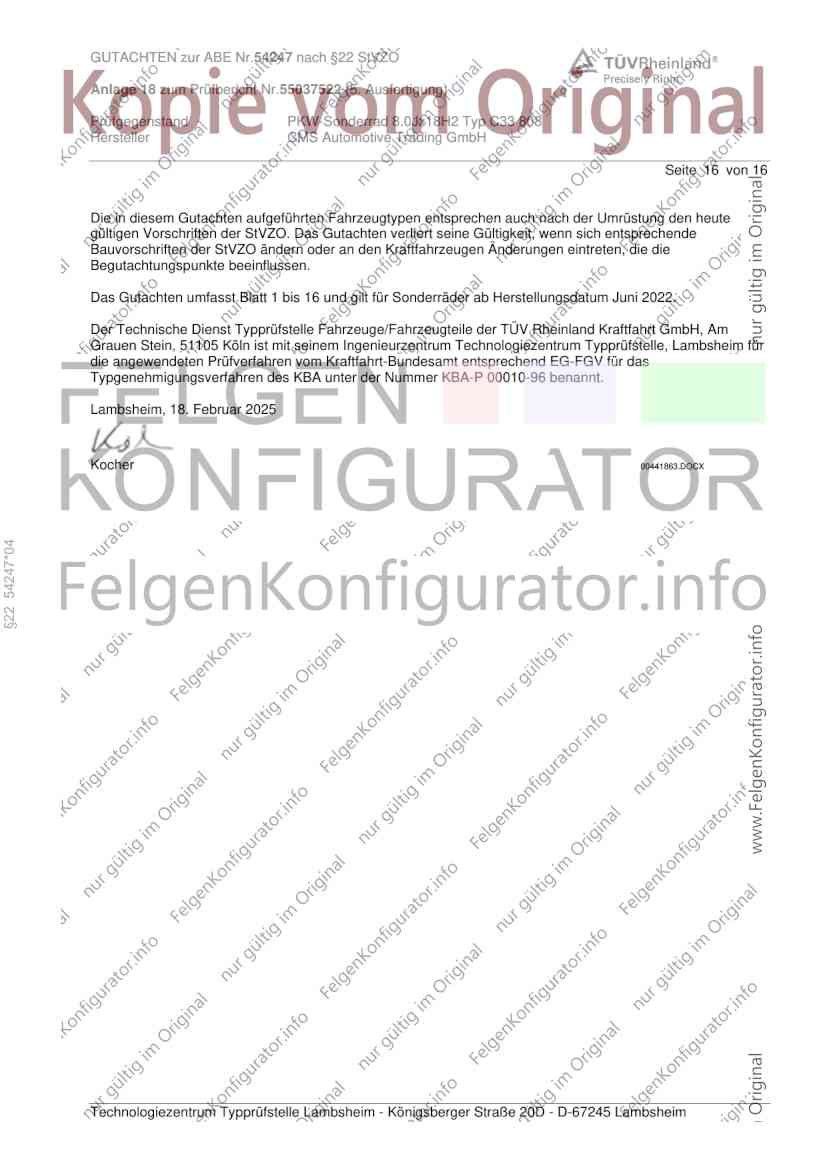

Seite 16 von 16
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juni 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Februar 2025
Kocher 00441863.DOCX
§22 54247*04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
