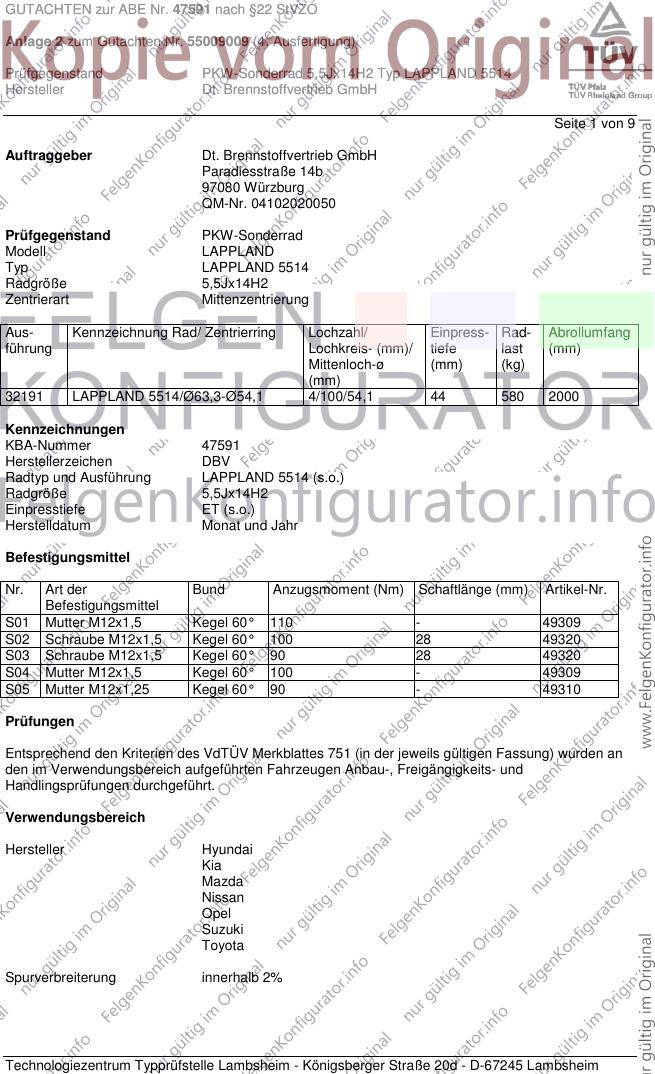

GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 9
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell LAPPLAND
Typ LAPPLAND 5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
32191 LAPPLAND 5514/Ø63,3-Ø54,1 4/100/54,1 44 580 2000
Kennzeichnungen
KBA-Nummer 47591
Herstellerzeichen DBV
Radtyp und Ausführung LAPPLAND 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49309
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,25 Kegel 60° 90 - 49310
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Nissan
Opel
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

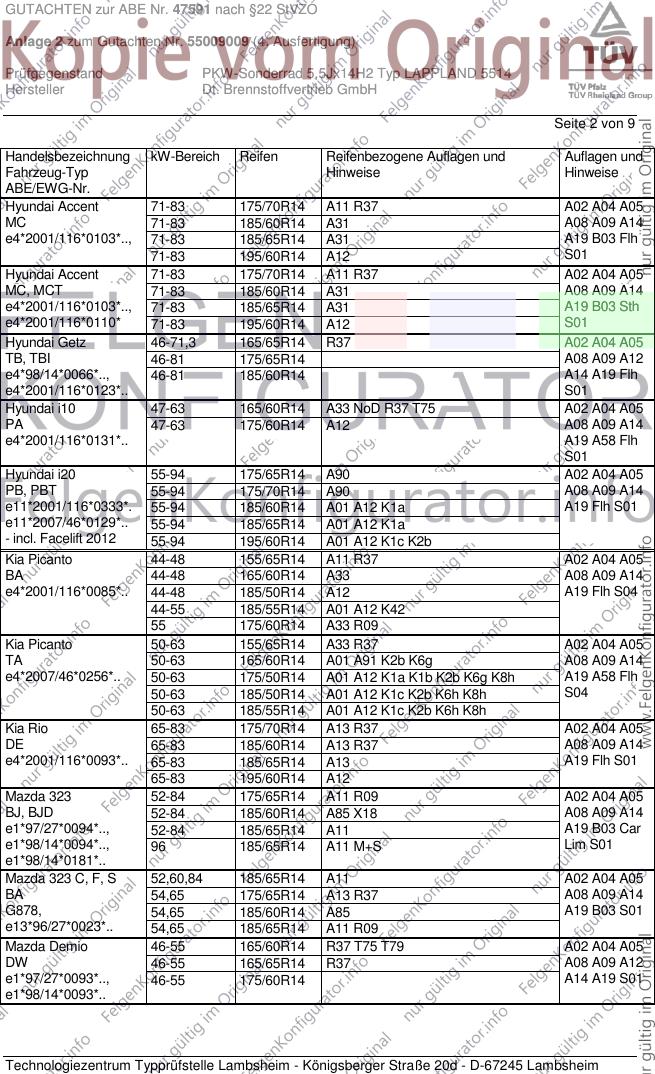

GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Accent 71-83 175/70R14 A11 R37 A02 A04 A05
MC 71-83 185/60R14 A31 A08 A09 A14
e4*2001/116*0103*.., 71-83 185/65R14 A31 A19 B03 Flh
71-83 195/60R14 A12 S01
Hyundai Accent 71-83 175/70R14 A11 R37 A02 A04 A05
MC, MCT 71-83 185/60R14 A31 A08 A09 A14
e4*2001/116*0103*.., 71-83 185/65R14 A31 A19 B03 Sth
e4*2001/116*0110* 71-83 195/60R14 A12 S01
Hyundai Getz 46-71,3 165/65R14 R37 A02 A04 A05
TB, TBI 46-81 175/65R14 A08 A09 A12
e4*98/14*0066*.., 46-81 185/60R14 A14 A19 Flh
e4*2001/116*0123*.. S01
Hyundai i10 47-63 165/60R14 A33 NoD R37 T75 A02 A04 A05
PA 47-63 175/60R14 A12 A08 A09 A14
e4*2001/116*0131*.. A19 A58 Flh
S01
Hyundai i20 55-94 175/65R14 A90 A02 A04 A05
PB, PBT 55-94 175/70R14 A90 A08 A09 A14
e11*2001/116*0333*. 55-94 185/60R14 A01 A12 K1a A19 Flh S01
e11*2007/46*0129*.. 55-94 185/65R14 A01 A12 K1a
- incl. Facelift 2012 55-94 195/60R14 A01 A12 K1c K2b
Kia Picanto 44-48 155/65R14 A11 R37 A02 A04 A05
BA 44-48 165/60R14 A33 A08 A09 A14
e4*2001/116*0085*.. 44-48 185/50R14 A12 A19 Flh S04
44-55 185/55R14 A01 A12 K42
55 175/60R14 A33 R09
Kia Picanto 50-63 155/65R14 A33 R37 A02 A04 A05
TA 50-63 165/60R14 A01 A91 K2b K6g A08 A09 A14
e4*2007/46*0256*.. 50-63 175/50R14 A01 A12 K1a K1b K2b K6g K8h A19 A58 Flh
50-63 185/50R14 A01 A12 K1c K2b K6h K8h S04
50-63 185/55R14 A01 A12 K1c K2b K6h K8h
Kia Rio 65-83 175/70R14 A13 R37 A02 A04 A05
DE 65-83 185/60R14 A13 R37 A08 A09 A14
e4*2001/116*0093*.. 65-83 185/65R14 A13 A19 Flh S01
65-83 195/60R14 A12
Mazda 323 52-84 175/65R14 A11 R09 A02 A04 A05
BJ, BJD 52-84 185/60R14 A85 X18 A08 A09 A14
e1*97/27*0094*.., 52-84 185/65R14 A11 A19 B03 Car
e1*98/14*0094*.., 96 185/65R14 A11 M+S Lim S01
e1*98/14*0181*..
Mazda 323 C, F, S 52,60,84 185/65R14 A11 A02 A04 A05
BA 54,65 175/65R14 A13 R37 A08 A09 A14
G878, 54,65 185/60R14 A85 A19 B03 S01
e13*96/27*0023*.. 54,65 185/65R14 A11 R09
Mazda Demio 46-55 165/60R14 R37 T75 T79 A02 A04 A05
DW 46-55 165/65R14 R37 A08 A09 A12
e1*97/27*0093*.., 46-55 175/60R14 A14 A19 S01
e1*98/14*0093*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

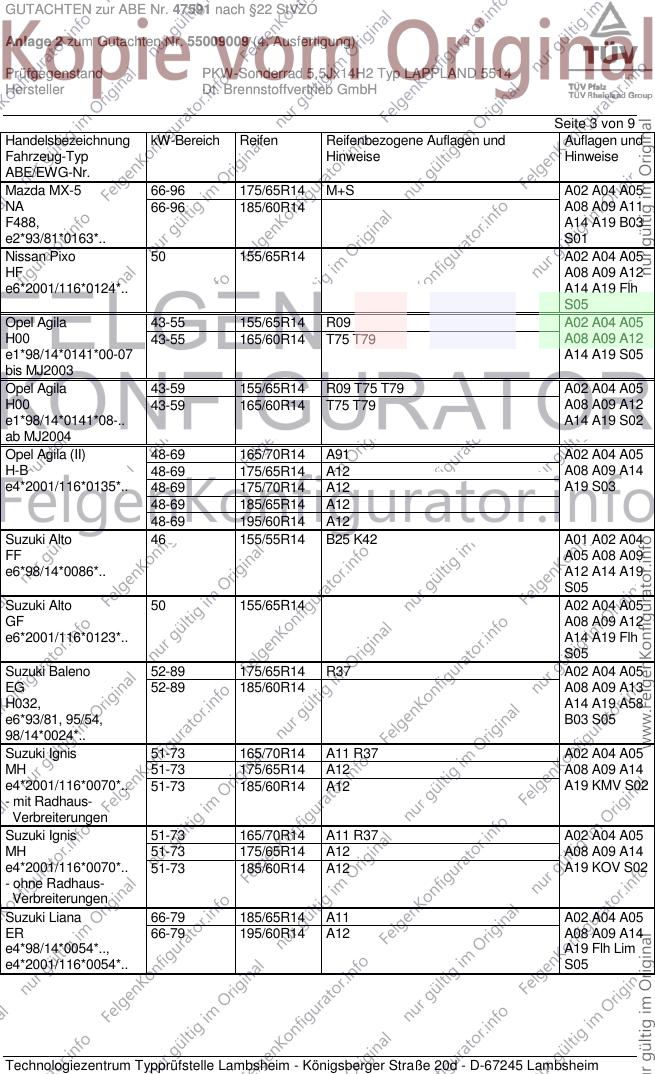

GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 66-96 175/65R14 M+S A02 A04 A05
NA 66-96 185/60R14 A08 A09 A11
F488, A14 A19 B03
e2*93/81*0163*.. S01
Nissan Pixo 50 155/65R14 A02 A04 A05
HF A08 A09 A12
e6*2001/116*0124*.. A14 A19 Flh
S05
Opel Agila 43-55 155/65R14 R09 A02 A04 A05
H00 43-55 165/60R14 T75 T79 A08 A09 A12
e1*98/14*0141*00-07 A14 A19 S05
bis MJ2003
Opel Agila 43-59 155/65R14 R09 T75 T79 A02 A04 A05
H00 43-59 165/60R14 T75 T79 A08 A09 A12
e1*98/14*0141*08-.. A14 A19 S02
ab MJ2004
Opel Agila (II) 48-69 165/70R14 A91 A02 A04 A05
H-B 48-69 175/65R14 A12 A08 A09 A14
e4*2001/116*0135*.. 48-69 175/70R14 A12 A19 S03
48-69 185/65R14 A12
48-69 195/60R14 A12
Suzuki Alto 46 155/55R14 B25 K42 A01 A02 A04
FF A05 A08 A09
e6*98/14*0086*.. A12 A14 A19
S05
Suzuki Alto 50 155/65R14 A02 A04 A05
GF A08 A09 A12
e6*2001/116*0123*.. A14 A19 Flh
S05
Suzuki Baleno 52-89 175/65R14 R37 A02 A04 A05
EG 52-89 185/60R14 A08 A09 A13
H032, A14 A19 A58
e6*93/81, 95/54, B03 S05
98/14*0024*..
Suzuki Ignis 51-73 165/70R14 A11 R37 A02 A04 A05
MH 51-73 175/65R14 A12 A08 A09 A14
e4*2001/116*0070*.. 51-73 185/60R14 A12 A19 KMV S02
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 165/70R14 A11 R37 A02 A04 A05
MH 51-73 175/65R14 A12 A08 A09 A14
e4*2001/116*0070*.. 51-73 185/60R14 A12 A19 KOV S02
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 185/65R14 A11 A02 A04 A05
ER 66-79 195/60R14 A12 A08 A09 A14
e4*98/14*0054*.., A19 Flh Lim
e4*2001/116*0054*.. S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

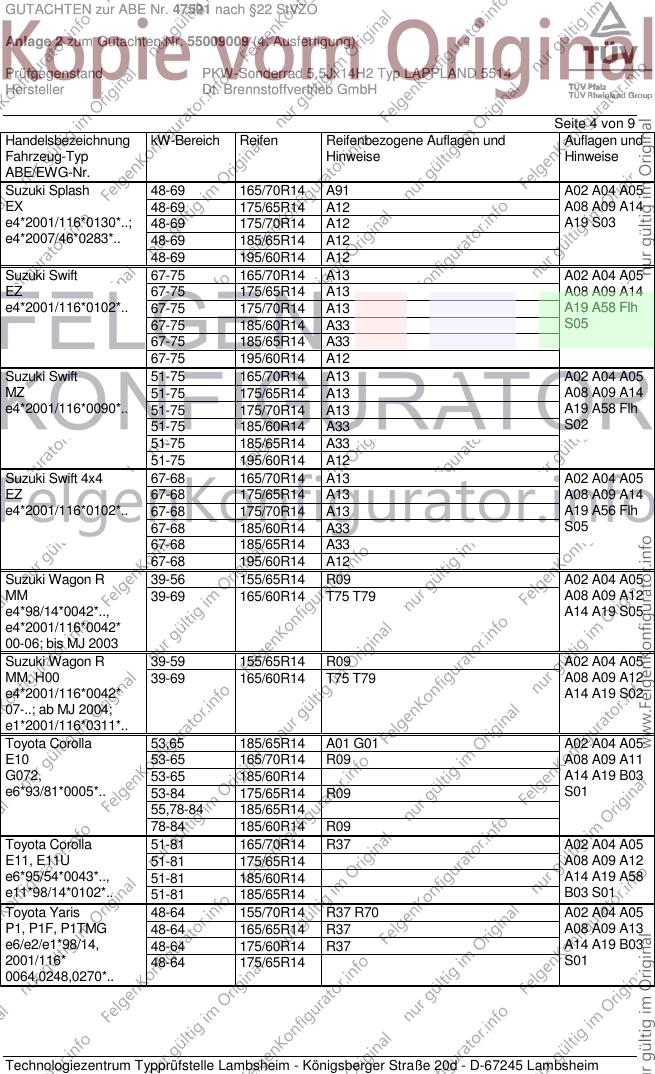

GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Splash 48-69 165/70R14 A91 A02 A04 A05
EX 48-69 175/65R14 A12 A08 A09 A14
e4*2001/116*0130*..; 48-69 175/70R14 A12 A19 S03
e4*2007/46*0283*.. 48-69 185/65R14 A12
48-69 195/60R14 A12
Suzuki Swift 67-75 165/70R14 A13 A02 A04 A05
EZ 67-75 175/65R14 A13 A08 A09 A14
e4*2001/116*0102*.. 67-75 175/70R14 A13 A19 A58 Flh
67-75 185/60R14 A33 S05
67-75 185/65R14 A33
67-75 195/60R14 A12
Suzuki Swift 51-75 165/70R14 A13 A02 A04 A05
MZ 51-75 175/65R14 A13 A08 A09 A14
e4*2001/116*0090*.. 51-75 175/70R14 A13 A19 A58 Flh
51-75 185/60R14 A33 S02
51-75 185/65R14 A33
51-75 195/60R14 A12
Suzuki Swift 4x4 67-68 165/70R14 A13 A02 A04 A05
EZ 67-68 175/65R14 A13 A08 A09 A14
e4*2001/116*0102*.. 67-68 175/70R14 A13 A19 A56 Flh
67-68 185/60R14 A33 S05
67-68 185/65R14 A33
67-68 195/60R14 A12
Suzuki Wagon R 39-56 155/65R14 R09 A02 A04 A05
MM 39-69 165/60R14 T75 T79 A08 A09 A12
e4*98/14*0042*.., A14 A19 S05
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-59 155/65R14 R09 A02 A04 A05
MM, H00 39-69 165/60R14 T75 T79 A08 A09 A12
e4*2001/116*0042* A14 A19 S02
07-..; ab MJ 2004;
e1*2001/116*0311*..
Toyota Corolla 53,65 185/65R14 A01 G01 A02 A04 A05
E10 53-65 165/70R14 R09 A08 A09 A11
G072, 53-65 185/60R14 A14 A19 B03
e6*93/81*0005*.. 53-84 175/65R14 R09 S01
55,78-84 185/65R14
78-84 185/60R14 R09
Toyota Corolla 51-81 165/70R14 R37 A02 A04 A05
E11, E11U 51-81 175/65R14 A08 A09 A12
e6*95/54*0043*.., 51-81 185/60R14 A14 A19 A58
e11*98/14*0102*.. 51-81 185/65R14 B03 S01
Toyota Yaris 48-64 155/70R14 R37 R70 A02 A04 A05
P1, P1F, P1TMG 48-64 165/65R14 R37 A08 A09 A13
e6/e2/e1*98/14, 48-64 175/60R14 R37 A14 A19 B03
2001/116* 48-64 175/65R14 S01
0064,0248,0270*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

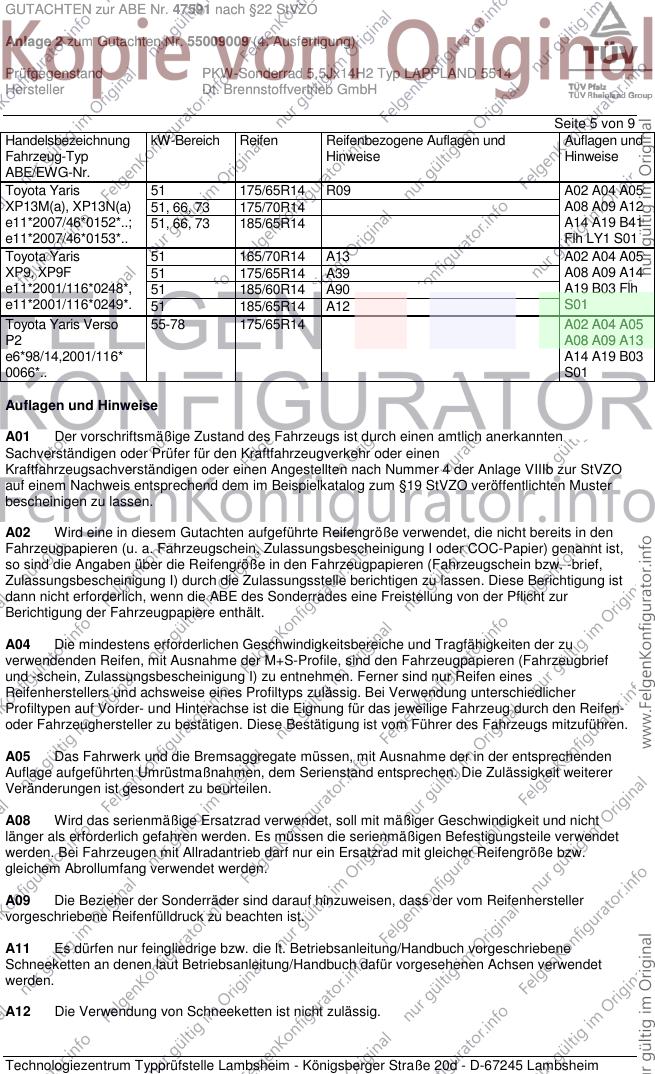

GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51 175/65R14 R09 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 175/70R14 A08 A09 A12
e11*2007/46*0152*..; 51, 66, 73 185/65R14 A14 A19 B41
e11*2007/46*0153*.. Flh LY1 S01
Toyota Yaris 51 165/70R14 A13 A02 A04 A05
XP9, XP9F 51 175/65R14 A39 A08 A09 A14
e11*2001/116*0248*, 51 185/60R14 A90 A19 B03 Flh
e11*2001/116*0249*. 51 185/65R14 A12 S01
Toyota Yaris Verso 55-78 175/65R14 A02 A04 A05
P2 A08 A09 A13
e6*98/14,2001/116* A14 A19 B03
0066*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 9
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A85 Die Verwendung von Schneeketten für diese Rad/Reifen-Kombination ist nur zulässig, wenn
der Fahrzeughersteller Schneeketten für diese Reifenbreite aber mit größerem Reifen-
Querschnittsverhältnis freigegeben hat (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B41 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Scheibenbremsen an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

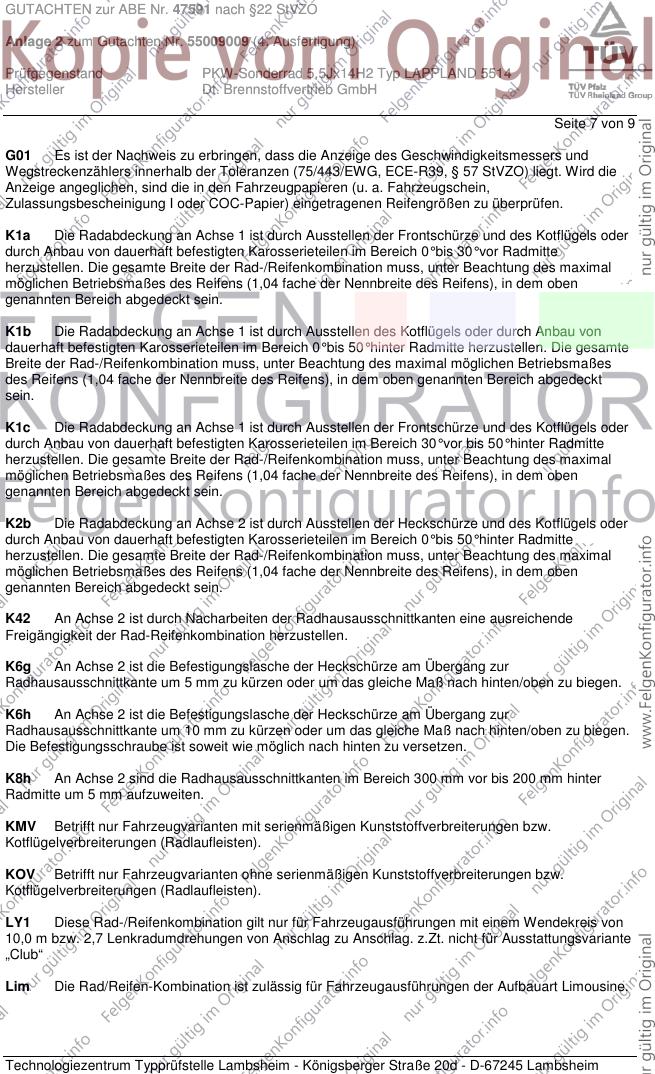

Seite 7 von 9
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

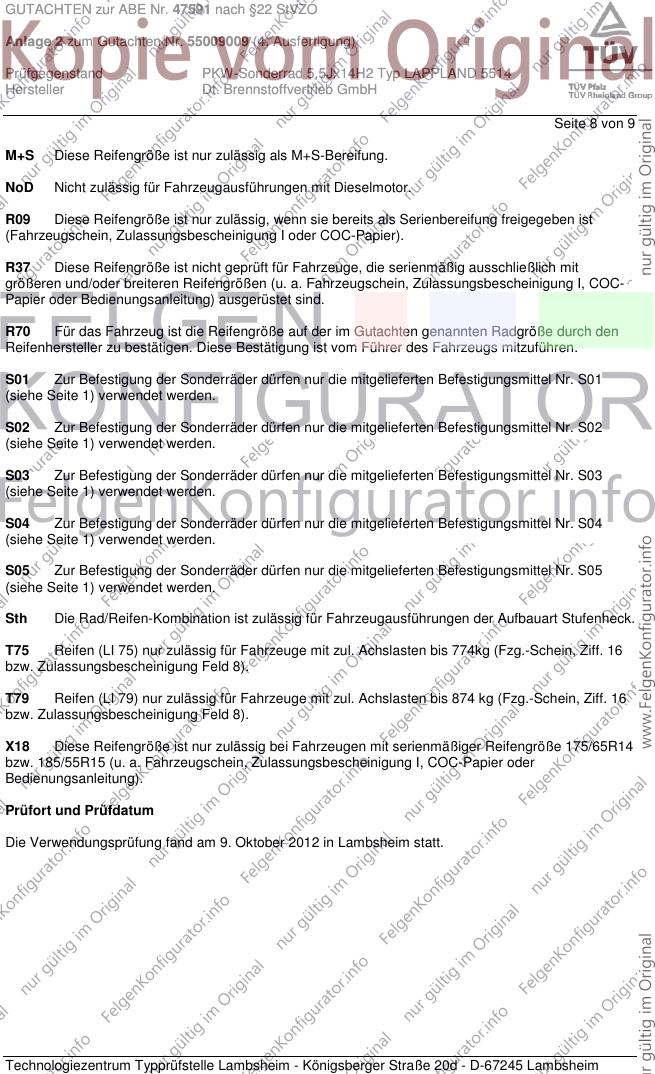

Seite 8 von 9
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X18 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R14
bzw. 185/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Oktober 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Oktober 2012
Schmidt 00185608.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
