GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

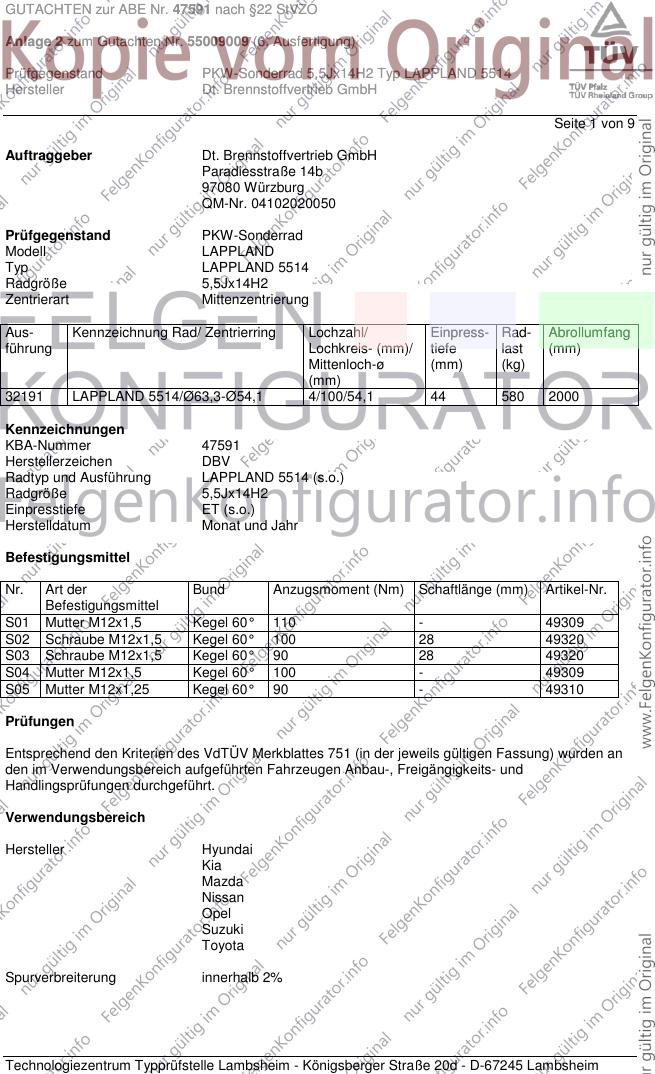

Seite 1 von 9
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell LAPPLAND
Typ LAPPLAND 5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
32191 LAPPLAND 5514/Ø63,3-Ø54,1 4/100/54,1 44 580 2000
Kennzeichnungen
KBA-Nummer 47591
Herstellerzeichen DBV
Radtyp und Ausführung LAPPLAND 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49309
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,25 Kegel 60° 90 - 49310
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Nissan
Opel
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Accent 71-83 175/70R14 A11 R37 A14 A19 B03
MC 71-83 185/60R14 A31 Flh S01
e4*2001/116*0103*.., 71-83 185/65R14 A31
71-83 195/60R14 A12
Hyundai Accent 71-83 175/70R14 A11 R37 A14 A19 B03
MC, MCT 71-83 185/60R14 A31 Sth S01
e4*2001/116*0103*.., 71-83 185/65R14 A31
e4*2001/116*0110* 71-83 195/60R14 A12
Hyundai Getz 46-71,3 165/65R14 R37 A12 A14 A19
TB, TBI 46-81 175/65R14 Flh S01
e4*98/14*0066*.., 46-81 185/60R14
e4*2001/116*0123*..
Hyundai i10 48-64 175/65R14 A91 A14 A19 A58
IA 48-64 185/60R14 A12 Flh Y13 S01
e11*2007/46*1008*.. 48-64 195/55R14 A01 A12 K1a K1b K2b
48-64 195/60R14 A01 A12 K1a K1b K2b
Hyundai i10 47-63 165/60R14 A33 NoD R37 T75 A14 A19 A58
PA 47-63 175/60R14 A12 Flh S01
e4*2001/116*0131*..
Hyundai i20 55-94 175/65R14 A90 A14 A19 Flh
PB, PBT 55-94 175/70R14 A90 S01
e11*2001/116*0333*. 55-94 185/60R14 A01 A12 K1a
e11*2007/46*0129*.. 55-94 185/65R14 A01 A12 K1a
- incl. Facelift 2012 55-94 195/60R14 A01 A12 K1c K2b
Kia Picanto 44-48 155/65R14 A11 R37 A14 A19 Flh
BA 44-48 165/60R14 A33 S04
e4*2001/116*0085*.. 44-48 185/50R14 A12
44-55 185/55R14 A01 A12 K42
55 175/60R14 A33 R09
Kia Picanto 50-63 155/65R14 A33 R37 A14 A19 A58
TA 50-63 165/60R14 A01 A91 K2b K6g Flh S04
e4*2007/46*0256*.. 50-63 175/50R14 A01 A12 K1a K1b K2b K6g K8h
50-63 185/50R14 A01 A12 K1c K2b K6h K8h
50-63 185/55R14 A01 A12 K1c K2b K6h K8h
Kia Rio 65-83 175/70R14 A13 R37 A14 A19 Flh
DE 65-83 185/60R14 A13 R37 S01
e4*2001/116*0093*.. 65-83 185/65R14 A13
65-83 195/60R14 A12
Mazda 323 52-84 175/65R14 A11 R09 A14 A19 B03
BJ, BJD 52-84 185/60R14 A85 X18 Car Lim S01
e1*97/27*0094*.., 52-84 185/65R14 A11
e1*98/14*0094*.., 96 185/65R14 A11 M+S
e1*98/14*0181*..
Mazda 323 C, F, S 52,60,84 185/65R14 A11 A14 A19 B03
BA 54,65 175/65R14 A13 R37 S01
G878, 54,65 185/60R14 A85
e13*96/27*0023*.. 54,65 185/65R14 A11 R09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

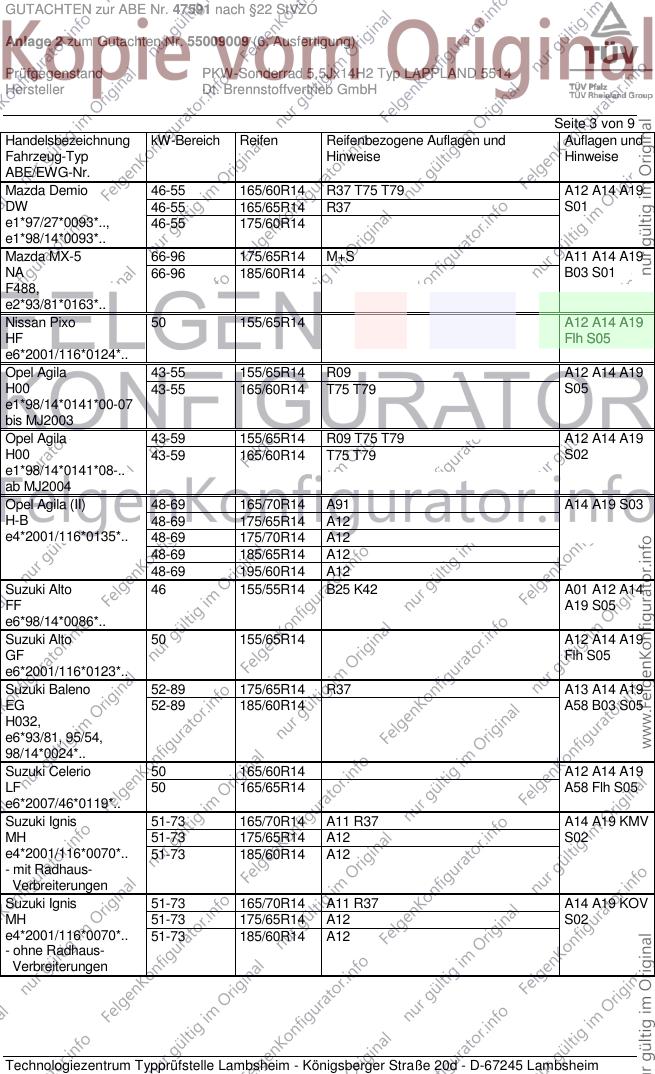

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Demio 46-55 165/60R14 R37 T75 T79 A12 A14 A19
DW 46-55 165/65R14 R37 S01
e1*97/27*0093*.., 46-55 175/60R14
e1*98/14*0093*..
Mazda MX-5 66-96 175/65R14 M+S A11 A14 A19
NA 66-96 185/60R14 B03 S01
F488,
e2*93/81*0163*..
Nissan Pixo 50 155/65R14 A12 A14 A19
HF Flh S05
e6*2001/116*0124*..
Opel Agila 43-55 155/65R14 R09 A12 A14 A19
H00 43-55 165/60R14 T75 T79 S05
e1*98/14*0141*00-07
bis MJ2003
Opel Agila 43-59 155/65R14 R09 T75 T79 A12 A14 A19
H00 43-59 165/60R14 T75 T79 S02
e1*98/14*0141*08-..
ab MJ2004
Opel Agila (II) 48-69 165/70R14 A91 A14 A19 S03
H-B 48-69 175/65R14 A12
e4*2001/116*0135*.. 48-69 175/70R14 A12
48-69 185/65R14 A12
48-69 195/60R14 A12
Suzuki Alto 46 155/55R14 B25 K42 A01 A12 A14
FF A19 S05
e6*98/14*0086*..
Suzuki Alto 50 155/65R14 A12 A14 A19
GF Flh S05
e6*2001/116*0123*..
Suzuki Baleno 52-89 175/65R14 R37 A13 A14 A19
EG 52-89 185/60R14 A58 B03 S05
H032,
e6*93/81, 95/54,
98/14*0024*..
Suzuki Celerio 50 165/60R14 A12 A14 A19
LF 50 165/65R14 A58 Flh S05
e6*2007/46*0119*..
Suzuki Ignis 51-73 165/70R14 A11 R37 A14 A19 KMV
MH 51-73 175/65R14 A12 S02
e4*2001/116*0070*.. 51-73 185/60R14 A12
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 165/70R14 A11 R37 A14 A19 KOV
MH 51-73 175/65R14 A12 S02
e4*2001/116*0070*.. 51-73 185/60R14 A12
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Liana 66-79 185/65R14 A11 A14 A19 Flh
ER 66-79 195/60R14 A12 Lim S05
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Splash 48-69 165/70R14 A91 A14 A19 S03
EX 48-69 175/65R14 A12
e4*2001/116*0130*..; 48-69 175/70R14 A12
e4*2007/46*0283*.. 48-69 185/65R14 A12
48-69 195/60R14 A12
Suzuki Swift 67-75 165/70R14 A13 A14 A19 A58
EZ 67-75 175/65R14 A13 Flh S05
e4*2001/116*0102*.. 67-75 175/70R14 A13
67-75 185/60R14 A33
67-75 185/65R14 A33
67-75 195/60R14 A12
Suzuki Swift 51-75 165/70R14 A13 A14 A19 A58
MZ 51-75 175/65R14 A13 Flh S02
e4*2001/116*0090*.. 51-75 175/70R14 A13
51-75 185/60R14 A33
51-75 185/65R14 A33
51-75 195/60R14 A12
Suzuki Swift 4x4 67-68 165/70R14 A13 A14 A19 A56
EZ 67-68 175/65R14 A13 Flh S05
e4*2001/116*0102*.. 67-68 175/70R14 A13
67-68 185/60R14 A33
67-68 185/65R14 A33
67-68 195/60R14 A12
Suzuki Wagon R 39-56 155/65R14 R09 A12 A14 A19
MM 39-69 165/60R14 T75 T79 S05
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-59 155/65R14 R09 A12 A14 A19
MM, H00 39-69 165/60R14 T75 T79 S02
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Toyota Corolla 53,65 185/65R14 A01 G01 A11 A14 A19
E10 53-65 165/70R14 R09 B03 S01
G072, 53-65 185/60R14
e6*93/81*0005*.. 53-84 175/65R14 R09
55,78-84 185/65R14
78-84 185/60R14 R09
Toyota Corolla 51-81 165/70R14 R37 A12 A14 A19
E11, E11U 51-81 175/65R14 A58 B03 S01
e6*95/54*0043*.., 51-81 185/60R14
e11*98/14*0102*.. 51-81 185/65R14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 48-64 155/70R14 R37 R70 A13 A14 A19
P1, P1F, P1TMG 48-64 165/65R14 R37 B03 S01
e6/e2/e1*98/14, 48-64 175/60R14 R37
2001/116* 48-64 175/65R14
0064,0248,0270*..
Toyota Yaris 51 175/65R14 R09 A12 A14 A19
XP13M(a), XP13N(a) 51, 66, 73 175/70R14 B41 Flh LY1
e11*2007/46*0152*..; 51, 66, 73 185/65R14 S01
e11*2007/46*0153*..
Toyota Yaris 51 165/70R14 A13 A14 A19 B03
XP9, XP9F 51 175/65R14 A39 Flh S01
e11*2001/116*0248*, 51 185/60R14 A90
e11*2001/116*0249*. 51 185/65R14 A12
Toyota Yaris Verso 55-78 175/65R14 A13 A14 A19
P2 B03 S01
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

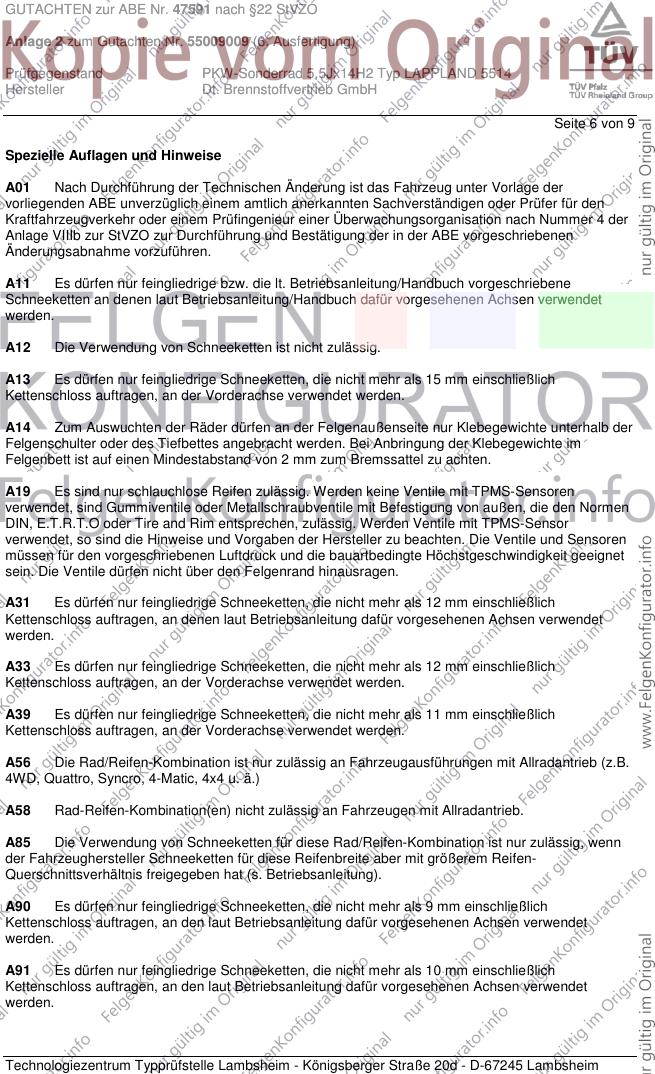

Seite 6 von 9
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A85 Die Verwendung von Schneeketten für diese Rad/Reifen-Kombination ist nur zulässig, wenn
der Fahrzeughersteller Schneeketten für diese Reifenbreite aber mit größerem Reifen-
Querschnittsverhältnis freigegeben hat (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

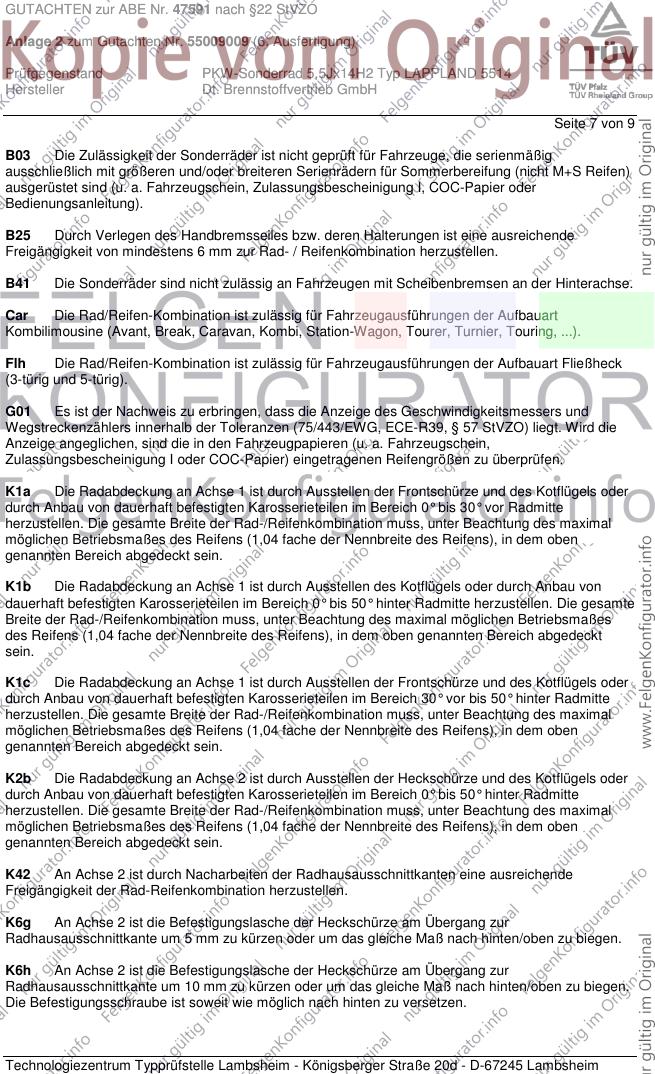

Seite 7 von 9
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B41 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Scheibenbremsen an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

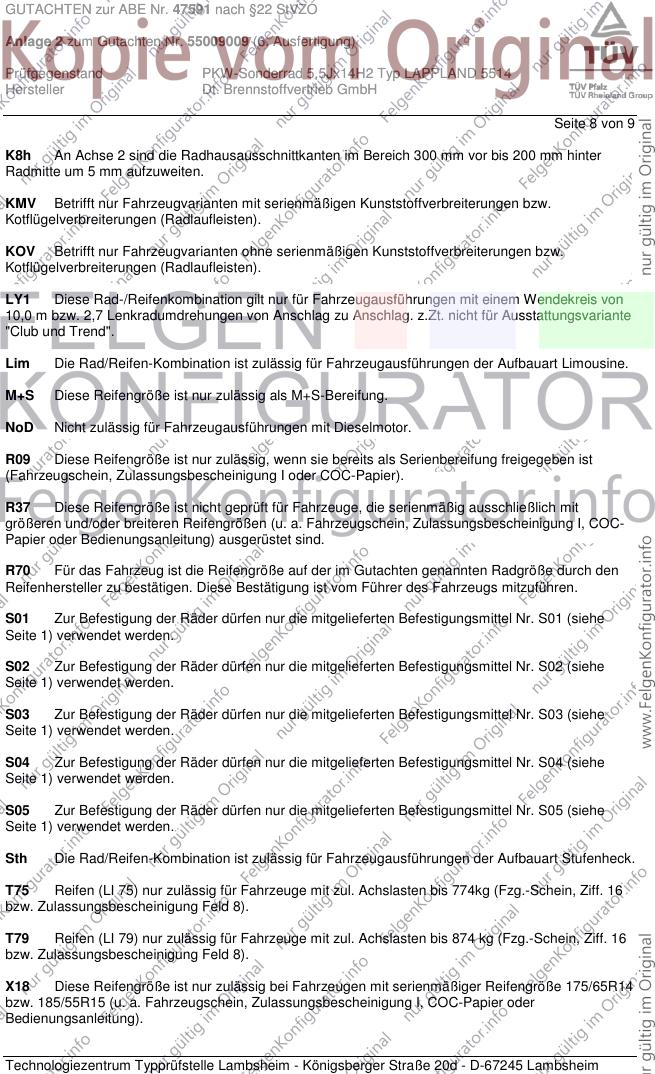

Seite 8 von 9
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X18 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R14
bzw. 185/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55009009 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 9
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Mai 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Mai 2015
Schmidt 00229844.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
