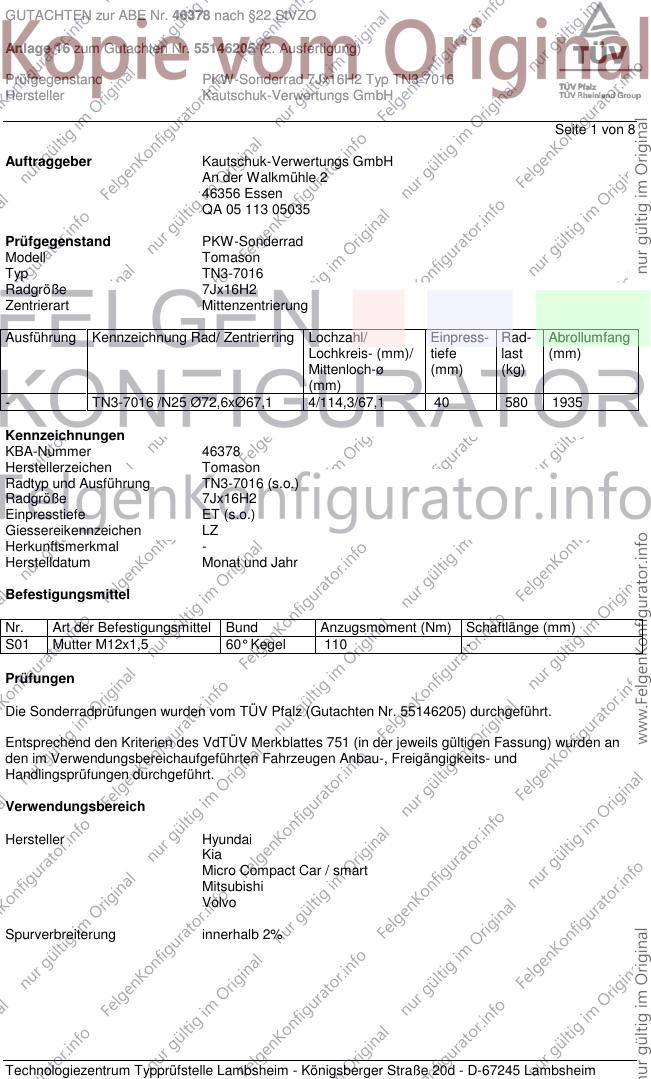

GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 8
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN3-7016 /N25 Ø72,6xØ67,1 4/114,3/67,1 40 580 1935
Kennzeichnungen
KBA-Nummer 46378
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55146205) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Micro Compact Car / smart
Mitsubishi
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 8

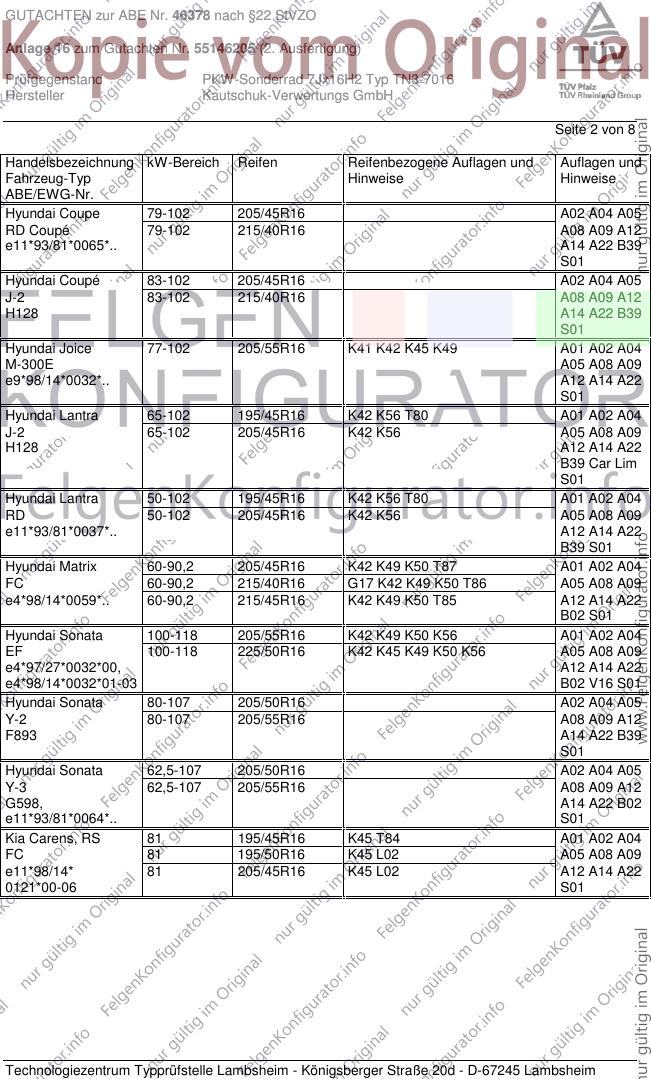

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Coupe 79-102 205/45R16 A02 A04 A05
RD Coupé 79-102 215/40R16 A08 A09 A12
e11*93/81*0065*.. A14 A22 B39
S01
Hyundai Coupé 83-102 205/45R16 A02 A04 A05
J-2 83-102 215/40R16 A08 A09 A12
H128 A14 A22 B39
S01
Hyundai Joice 77-102 205/55R16 K41 K42 K45 K49 A01 A02 A04
M-300E A05 A08 A09
e9*98/14*0032*.. A12 A14 A22
S01
Hyundai Lantra 65-102 195/45R16 K42 K56 T80 A01 A02 A04
J-2 65-102 205/45R16 K42 K56 A05 A08 A09
H128 A12 A14 A22
B39 Car Lim
S01
Hyundai Lantra 50-102 195/45R16 K42 K56 T80 A01 A02 A04
RD 50-102 205/45R16 K42 K56 A05 A08 A09
e11*93/81*0037*.. A12 A14 A22
B39 S01
Hyundai Matrix 60-90,2 205/45R16 K42 K49 K50 T87 A01 A02 A04
FC 60-90,2 215/40R16 G17 K42 K49 K50 T86 A05 A08 A09
e4*98/14*0059*.. 60-90,2 215/45R16 K42 K49 K50 T85 A12 A14 A22
B02 S01
Hyundai Sonata 100-118 205/55R16 K42 K49 K50 K56 A01 A02 A04
EF 100-118 225/50R16 K42 K45 K49 K50 K56 A05 A08 A09
e4*97/27*0032*00, A12 A14 A22
e4*98/14*0032*01-03 B02 V16 S01
Hyundai Sonata 80-107 205/50R16 A02 A04 A05
Y-2 80-107 205/55R16 A08 A09 A12
F893 A14 A22 B39
S01
Hyundai Sonata 62,5-107 205/50R16 A02 A04 A05
Y-3 62,5-107 205/55R16 A08 A09 A12
G598, A14 A22 B02
e11*93/81*0064*.. S01
Kia Carens, RS 81 195/45R16 K45 T84 A01 A02 A04
FC 81 195/50R16 K45 L02 A05 A08 A09
e11*98/14* 81 205/45R16 K45 L02 A12 A14 A22
0121*00-06 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Carens, RS 77-102 195/55R16 K42 R37 A01 A02 A04
FC 77-102 205/50R16 K42 A05 A08 A09
e11*98/14*0121*07-.. 77-102 205/55R16 K42 K45 A12 A14 A22
77-102 215/45R16 K42 K45 T85 T86 V16 S01
77-102 215/50R16 K42 K45 K46
77-102 225/45R16 K42 K45 K49
Kia Carstar 77-102 205/55R16 K41 K42 K45 K49 A01 A02 A04
M-300E A05 A08 A09
e9*98/14*0032*.. A12 A14 A22
S01
Kia Cerato 75-105 195/55R16 R37 A02 A04 A05
FE 75-105 205/50R16 A08 A09 A12
e11*2001/116*0228*. 75-105 215/45R16 T85 A14 A22 Lim
75-105 225/45R16 V16 S01
Kia Clarus/Credos 85-98 195/50R16 T83 A02 A04 A05
GC 85-98 205/50R16 A08 A09 A12
e13*93/81,95/54, 85-98 225/45R16 A01 K45 K49 A14 A22 Car
96/27, 98/14*0014*.. Lim V16 S01
Kia Magentis 100-124 205/50R16 K56 T87 A01 A02 A04
GD 100-124 205/55R16 K56 A05 A08 A09
e4*98/14*0053*.., A12 A14 A22
e4*2001/116*0053*.. B02 S01
smart Forfour 47-90 195/45R16 R37 A02 A04 A05
454 47-90 205/45R16 A08 A09 A12
e1*2001/116*0263*.. 47-90 215/40R16 A01 K49 A14 A22 B02
B03 Flh V16
S01
Mits. Carisma 60-103 195/45R16 K42 K56 R37 T80 A01 A02 A04
DAO 60-103 205/45R16 K42 K56 A05 A08 A09
e4*93/81*0005*.., 60-103 215/40R16 K42 K56 T82 Z14 A12 A14 A22
e4*98/14*0005*.. B02 K90 S01
Mits. Galant 66-125 195/50R16 K42 K49 K56 T83 A01 A02 A04
E50 66-125 205/50R16 K42 K45 K49 K56 A05 A08 A09
G237, 66-125 225/45R16 K42 K45 K49 K56 A12 A14 A22
e1*93/81*0003*.. V16 S01
Mits. Galant 107 195/50R16 K42 K49 K56 T84 A01 A02 A04
E90 107 205/50R16 K42 K45 K49 K56 A05 A08 A09
G747 107 225/45R16 K42 K45 K49 K56 A12 A14 A22
V16 S01
Mits. Galant 66-120 195/50R16 T83 A01 A02 A04
EAO 66-120 205/50R16 K42 A05 A08 A09
e4*95/54*0014*.. 66-120 225/45R16 K42 A12 A14 A22
K49 V16 S01
Mits. Space Star 60-90 195/45R16 K42 K56 T80 T84 A01 A02 A04
DGO 60-90 205/45R16 K42 K44 K49 K50 K56 A05 A08 A09
e4*97/27*0030*.., A12 A14 A22
e4*98/14*0030*.. B02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Colt 50-110 195/45R16 R37 A02 A04 A05
Z30 50-110 205/40R16 A01 K42 R37 A08 A09 A12
e1*2001/116*0271*.. 50-110 205/45R16 A01 K42 A14 A22 B02
50-110 215/40R16 A01 K42 Flh V16 S01
Mitsubishi Colt CZC 80 195/45R16 R37 A02 A04 A05
Z3B 80-110 205/40R16 R37 A08 A09 A12
e1*2001/116*0368*.. 80-110 205/45R16 A14 A22 B02
- Cabrio 80-110 215/40R16 A01 K42 Cbo V16 S01
Mitsubishi Lancer 60-99 195/50R16 A01 K42 K56 A02 A04 A05
CS0 60-99 195/55R16 A01 K42 K56 A08 A09 A12
e1*2001/116*0233* 60-99 205/45R16 A14 A22 Car
Sth S01
Volvo S40/V40 66-147 205/45R16 R37 A02 A04 A05
V 66-147 205/50R16 A01 K42 R09 A08 A09 A12
H284, 66-147 215/40R16 A01 K42 K49 K50 X20 A14 A22 B02
e4*93/81, 95/54, 66-147 225/40R16 A01 K42 K45 K49 K50 R70 X20 V16 S01
96/27,98/14, 75-147 225/45R16 A01 K42 K45 K49 K50 X09
2001/116*0007*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 8

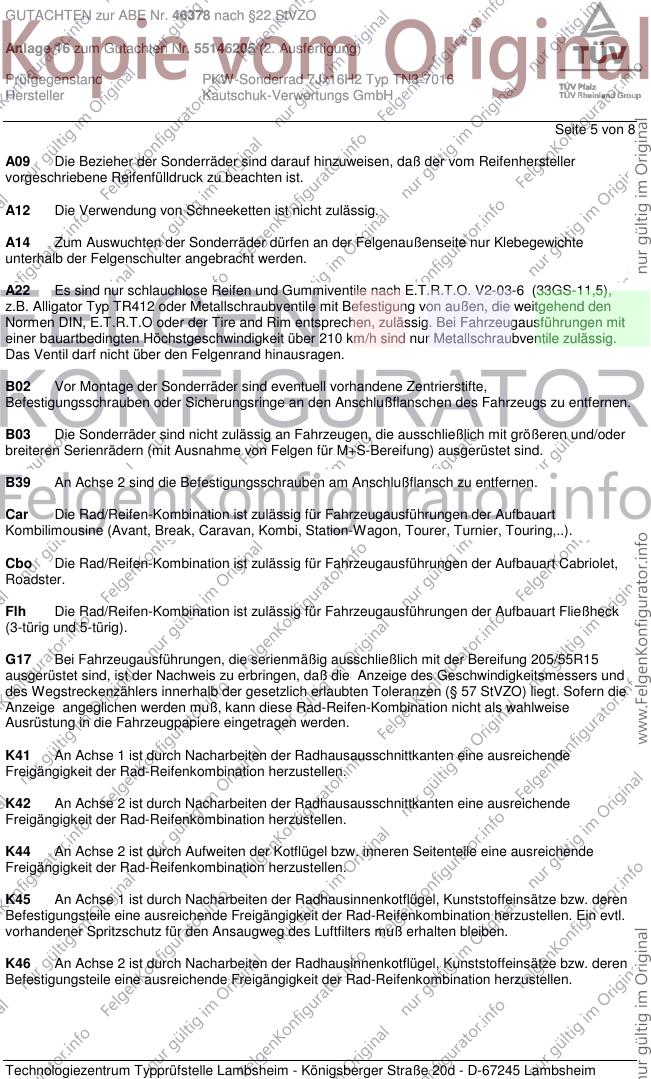

A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B39 An Achse 2 sind die Befestigungsschrauben am Anschlußflansch zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G17 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit der Bereifung 205/55R15
ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 8

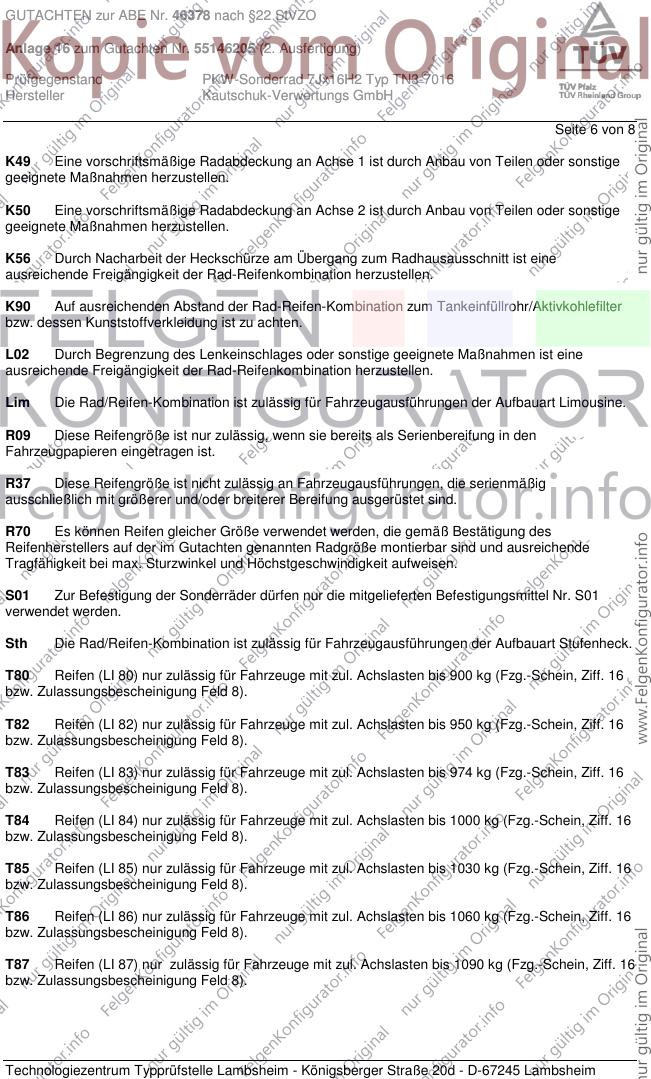

K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH

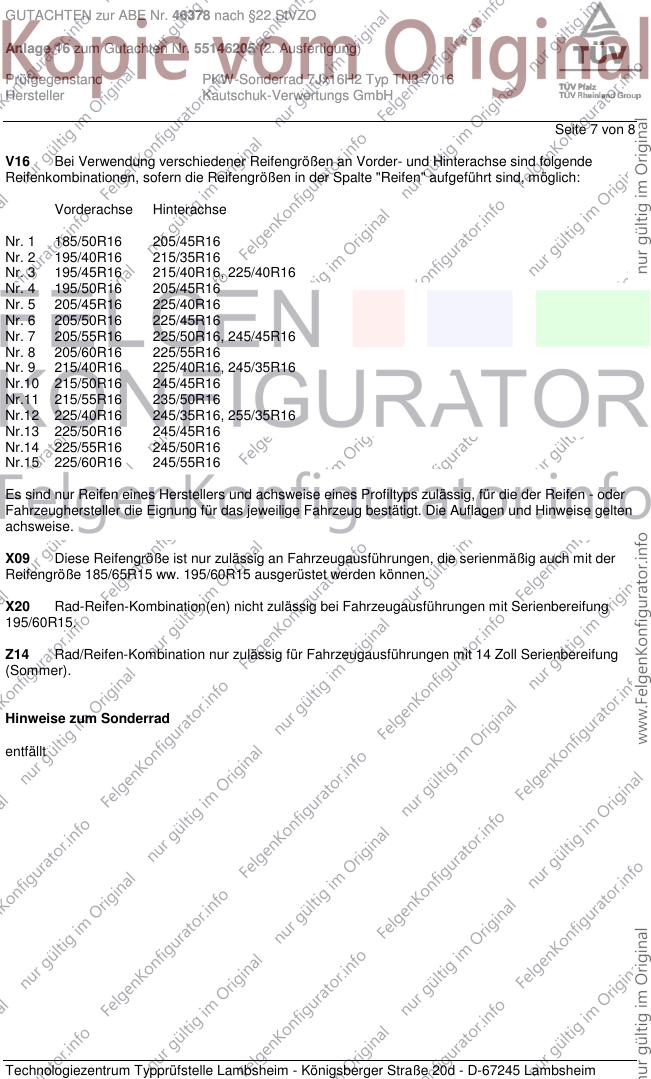

Seite 7 von 8
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X09 Diese Reifengröße ist nur zulässig an Fahrzeugausführungen, die serienmäßig auch mit der
Reifengröße 185/65R15 ww. 195/60R15 ausgerüstet werden können.
X20 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Serienbereifung
195/60R15.
Z14 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 14 Zoll Serienbereifung
(Sommer).
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46378 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146205 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN3-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.September 2006
Tufan 00098221.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
