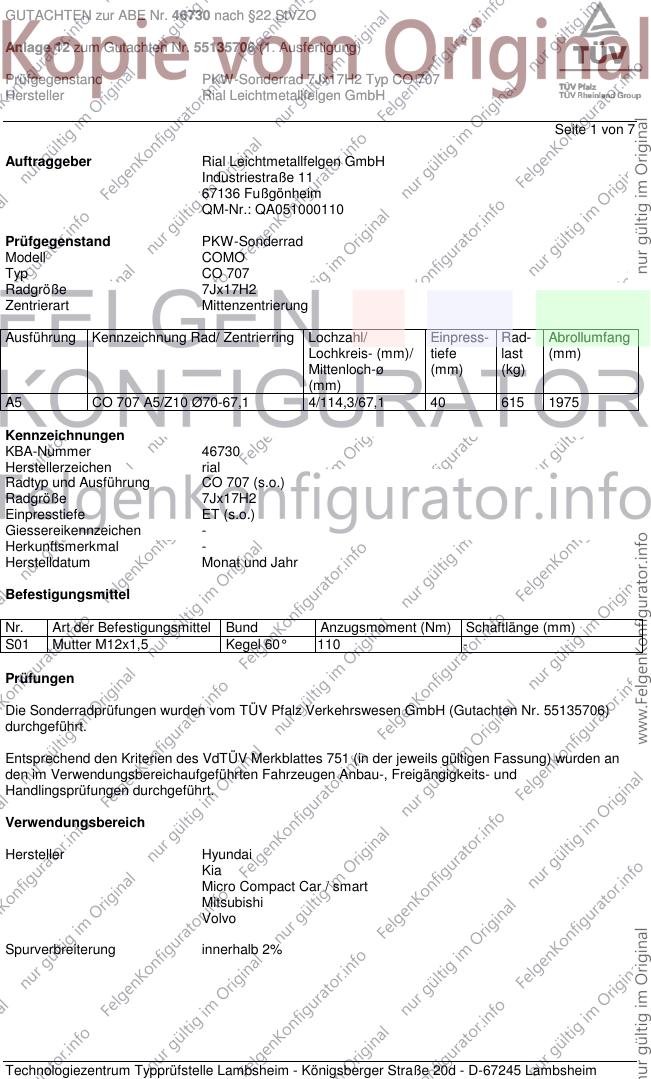

GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A5 CO 707 A5/Z10 Ø70-67,1 4/114,3/67,1 40 615 1975
Kennzeichnungen
KBA-Nummer 46730
Herstellerzeichen rial
Radtyp und Ausführung CO 707 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135706)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Micro Compact Car / smart
Mitsubishi
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Coupe 79-102 205/40R17 A01 K41 K42 K45 K46 K56 RDn A02 A04 A05
RD Coupé 83-102 205/40R17 RDa A08 A09 A12
e11*93/81*0065*.. A14 A21 B02
S01
Hyundai Coupé 83-102 205/40R17 T80 A02 A04 A05
J-2 A08 A09 A12
H128 A14 A21 B39
Cpe S01
Hyundai Elantra 66-105 205/45R17 K41 K42 K56 T88 A01 A02 A04
XD 66-105 215/40R17 K42 K56 T85 T87 A05 A08 A09
e4*98/14*0048*.. A12 A14 A21
B02 S01
Hyundai Joice 77-102 205/45R17 K41 K42 K45 K49 T88 A01 A02 A04
M-300E 77-102 205/50R17 G01 K41 K42 K45 K49 A05 A08 A09
e9*98/14*0032*.. 77-102 215/45R17 K41 K42 K45 K49 T88 A12 A14 A21
77-102 225/45R17 K41 K42 K45 K49 K50 V17 S01
Hyundai Lantra 65-102 205/40R17 T80 A01 A02 A04
J-2 A05 A08 A09
H128 A12 A14 A21
B39 Car K42
Lim S01
Hyundai Lantra 50-102 205/40R17 T80 A01 A02 A04
RD A05 A08 A09
e11*93/81*0037*.. A12 A14 A21
B39 Car K42
Sth S01
Hyundai Matrix 60-90,2 215/40R17 G44 K41 K42 K49 K50 K56 T85 A01 A02 A04
FC A05 A08 A09
e4*98/14*0059*.. A12 A14 A21
B02 S01
Hyundai Sonata 100-118 205/50R17 K50 K56 A01 A02 A04
EF 100-118 215/45R17 K56 T87 T88 T91 A05 A08 A09
e4*97/27*0032*00, 100-118 225/45R17 K42 K49 K50 K56 A12 A14 A21
e4*98/14*0032*01-03 B02 K45 S01
Hyundai Sonata 96, 127 205/50R17 K56 T89 A01 A02 A04
EF 96, 127 215/45R17 K56 T91 A05 A08 A09
e4*98/14*0032*04-... 96, 127 215/50R17 K41 K42 K49 K50 K56 A12 A14 A21
96, 127 225/45R17 K49 K50 K56 B02 V17 S01
Hyundai Sonata 62,5-107 215/45R17 A02 A04 A05
Y-3 A08 A09 A12
G598, A14 A21 B02
e11*93/81*0064*.. S01
Kia Carens, RS 77-102 205/45R17 A02 A04 A05
FC 77-102 215/40R17 A01 K42 T85 T87 A08 A09 A12
e11*98/14*0121*07-.. 77-102 215/45R17 A01 K42 K45 A14 A21 S01
Kia Carstar 77-102 205/45R17 K41 K42 K45 K49 T88 A01 A02 A04
M-300E 77-102 205/50R17 G01 K41 K42 K45 K49 A05 A08 A09
e9*98/14*0032*.. 77-102 215/45R17 K41 K42 K45 K49 T88 A12 A14 A21
77-102 225/45R17 K41 K42 K45 K49 K50 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Cerato 75-105 205/45R17 T88 A02 A04 A05
FE 75-105 215/40R17 T87 A08 A09 A12
e11*2001/116*0228*. 75-105 215/45R17 A14 A21 Lim
S01
Kia Clarus/Credos 85-98 215/40R17 K42 K45 K49 K50 T83 T85 A01 A02 A04
GC A05 A08 A09
e13*93/81,95/54, A12 A14 A21
96/27, 98/14*0014*.. S01
Kia Magentis 100-124 205/45R17 K56 A01 A02 A04
GD 100-124 205/50R17 K42 K56 A05 A08 A09
e4*98/14*0053*.., 100-124 215/40R17 K42 K56 T87 A12 A14 A21
e4*2001/116*0053*.. 100-124 215/45R17 K42 K56 B02 V17 S01
100-124 225/45R17 K42 K50 K56
smart Forfour 47-90 205/40R17 A02 A04 A05
454 47-90 215/35R17 A01 K49 T79 A08 A09 A12
e1*2001/116*0263*.. A14 A21 B02
B03 Flh S01
Mits. Carisma 60-103 205/40R17 K42 K50 K56 K90 T80 T81 T84 A01 A02 A04
DAO 60-103 215/40R17 K41 K42 K44 K50 K56 K90 A05 A08 A09
e4*93/81*0005*.., 60-92 205/45R17 K41 K42 K44 K50 K56 K90 X06 A12 A14 A21
e4*98/14*0005*.. B02 S01
Mits. Galant 125 215/45R17 K42 K49 K56 A01 A02 A04
E50 66-110 215/45R17 G01 K42 K49 K56 A05 A08 A09
G237, 66-125 215/40R17 K42 K49 K56 T83 T85 T87 A12 A14 A21
e1*93/81*0003*.. S01
Mits. Galant 107 215/40R17 K45 K56 T83 A01 A02 A04
E90 107 215/45R17 G01 K45 K56 A05 A08 A09
G747 A12 A14 A21
S01
Mits. Galant 66-120 215/40R17 T83 A02 A04 A05
EAO 66-120 215/45R17 A08 A09 A12
e4*95/54*0014*.. A14 A21 S01
Mitsubishi Colt 50-110 205/40R17 A01 K42 A02 A04 A05
Z30 50-110 215/35R17 A01 K42 A08 A09 A12
e1*2001/116*0271*.. A14 A21 B02
Flh S01
Mitsubishi Colt CZC 80-110 205/40R17 A02 A04 A05
Z3B 80-110 215/35R17 A01 K42 T79 T83 A08 A09 A12
e1*2001/116*0368*.. A14 A21 B02
- Cabrio Cbo S01
Mitsubishi Lancer 60-99 205/40R17 T81 T84 A02 A04 A05
CS0 60-99 205/45R17 A08 A09 A12
e1*2001/116*0233* A14 A21 Car
Sth S01
Volvo S40/V40 66-147 205/40R17 K42 R37 T81 T84 A01 A02 A04
V 66-147 205/45R17 K42 A05 A08 A09
H284, e4*93/81, 66-147 215/40R17 K42 K45 A12 A14 A21
95/54, 96/27, 98/14, 75-120 215/45R17 K42 K45 R09 B02 K49 K50
2001/116*0007*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B39 An Achse 2 sind die Befestigungsschrauben am Anschlußflansch zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 7
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G44 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 205/55R15 oder
205/50R16 ausgerüstet sind, ist eine Überprüfung des Geschwindigkeitsmessers und
Wegstreckenzählers erforderlich.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
RDa Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen bis einschließlich EWG-Nr.
e11*93/81*0065*03.
RDn Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen ab EWG-Nr.
e11*93/81*0065*04 (Facelift).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH

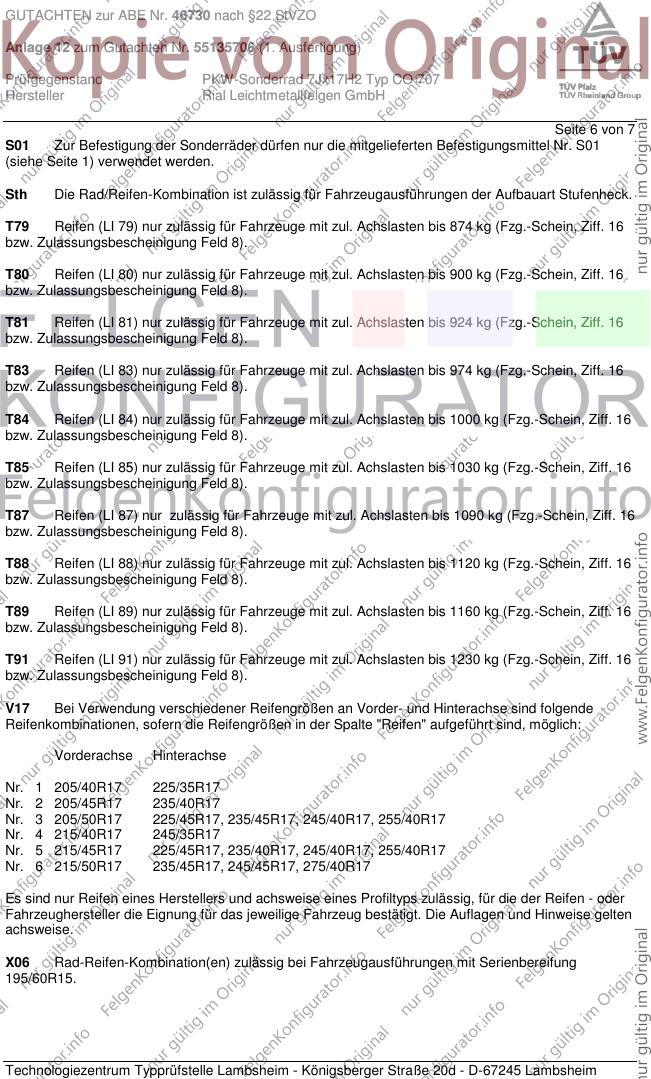

Seite 6 von 7
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X06 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
195/60R15.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46730 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55135706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CO 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Oktober 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Dezember 2006
Blauth 00102230.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
