GUTACHTEN zur ABE Nr. 44971 nach §22 StVZO
ANLAGE 12 zum Gutachten Nr. 55024001 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B8 707
Hersteller Brock GmbH

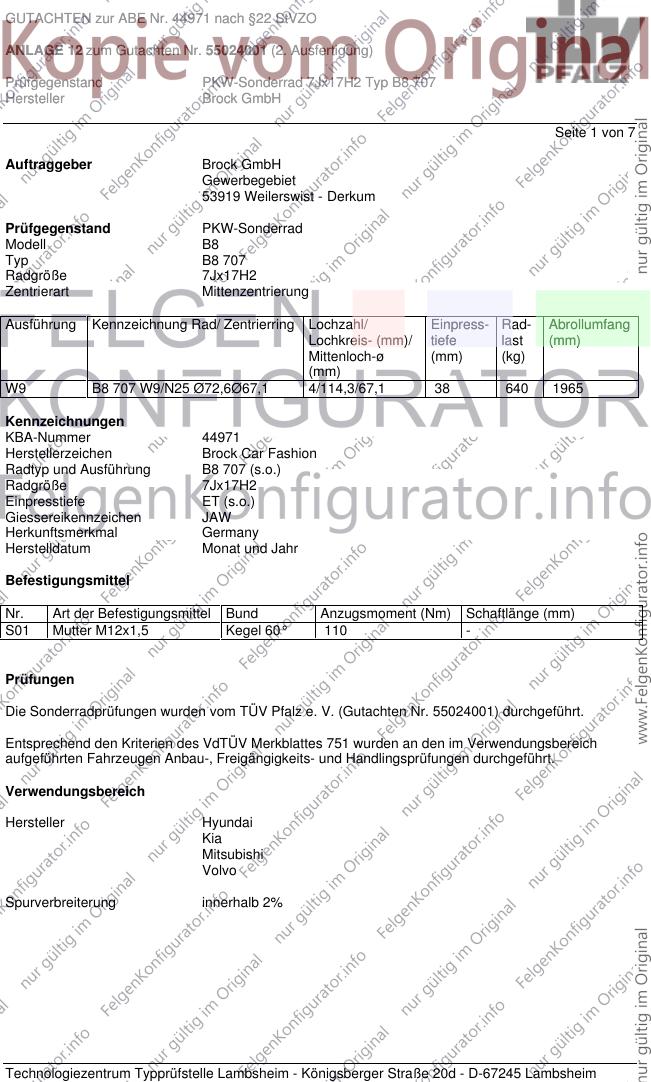

Seite 1 von 7
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B8
Typ B8 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W9 B8 707 W9/N25 Ø72,6Ø67,1 4/114,3/67,1 38 640 1965
Kennzeichnungen
KBA-Nummer 44971
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B8 707 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz e. V. (Gutachten Nr. 55024001) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mitsubishi
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 44971 nach §22 StVZO
ANLAGE 12 zum Gutachten Nr. 55024001 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B8 707
Hersteller Brock GmbH

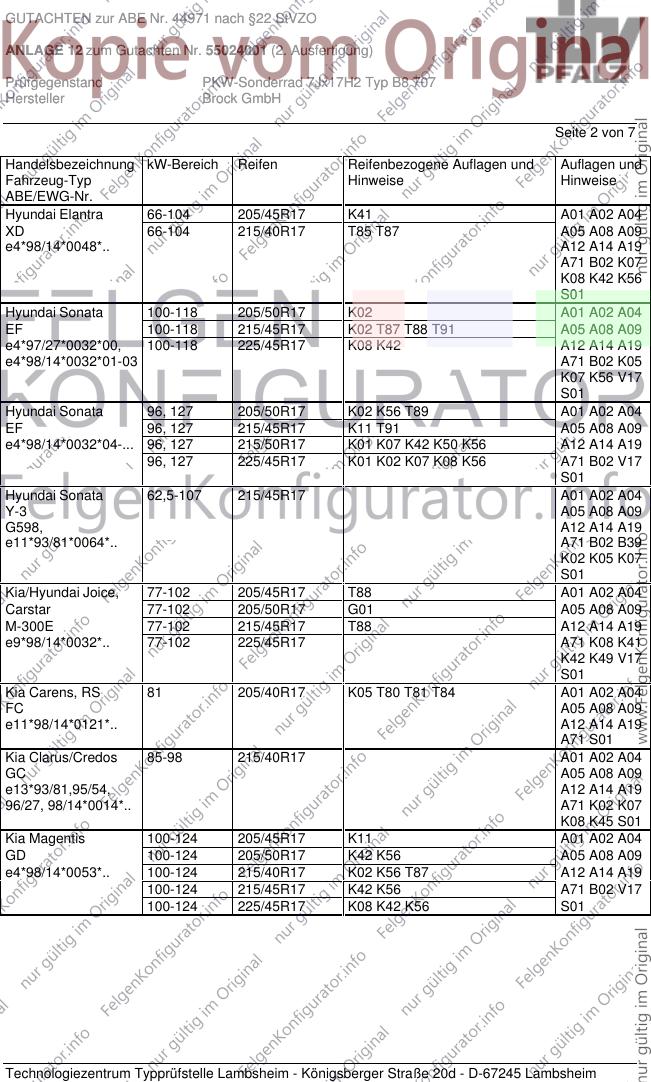

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Elantra 66-104 205/45R17 K41 A01 A02 A04
XD 66-104 215/40R17 T85 T87 A05 A08 A09
e4*98/14*0048*.. A12 A14 A19
A71 B02 K07
K08 K42 K56
S01
Hyundai Sonata 100-118 205/50R17 K02 A01 A02 A04
EF 100-118 215/45R17 K02 T87 T88 T91 A05 A08 A09
e4*97/27*0032*00, 100-118 225/45R17 K08 K42 A12 A14 A19
e4*98/14*0032*01-03 A71 B02 K05
K07 K56 V17
S01
Hyundai Sonata 96, 127 205/50R17 K02 K56 T89 A01 A02 A04
EF 96, 127 215/45R17 K11 T91 A05 A08 A09
e4*98/14*0032*04-... 96, 127 215/50R17 K01 K07 K42 K50 K56 A12 A14 A19
96, 127 225/45R17 K01 K02 K07 K08 K56 A71 B02 V17
S01
Hyundai Sonata 62,5-107 215/45R17 A01 A02 A04
Y-3 A05 A08 A09
G598, A12 A14 A19
e11*93/81*0064*.. A71 B02 B39
K02 K05 K07
S01
Kia/Hyundai Joice, 77-102 205/45R17 T88 A01 A02 A04
Carstar 77-102 205/50R17 G01 A05 A08 A09
M-300E 77-102 215/45R17 T88 A12 A14 A19
e9*98/14*0032*.. 77-102 225/45R17 A71 K08 K41
K42 K49 V17
S01
Kia Carens, RS 81 205/40R17 K05 T80 T81 T84 A01 A02 A04
FC A05 A08 A09
e11*98/14*0121*.. A12 A14 A19
A71 S01
Kia Clarus/Credos 85-98 215/40R17 A01 A02 A04
GC A05 A08 A09
e13*93/81,95/54, A12 A14 A19
96/27, 98/14*0014*.. A71 K02 K07
K08 K45 S01
Kia Magentis 100-124 205/45R17 K11 A01 A02 A04
GD 100-124 205/50R17 K42 K56 A05 A08 A09
e4*98/14*0053*.. 100-124 215/40R17 K02 K56 T87 A12 A14 A19
100-124 215/45R17 K42 K56 A71 B02 V17
100-124 225/45R17 K08 K42 K56 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 44971 nach §22 StVZO
ANLAGE 12 zum Gutachten Nr. 55024001 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B8 707
Hersteller Brock GmbH

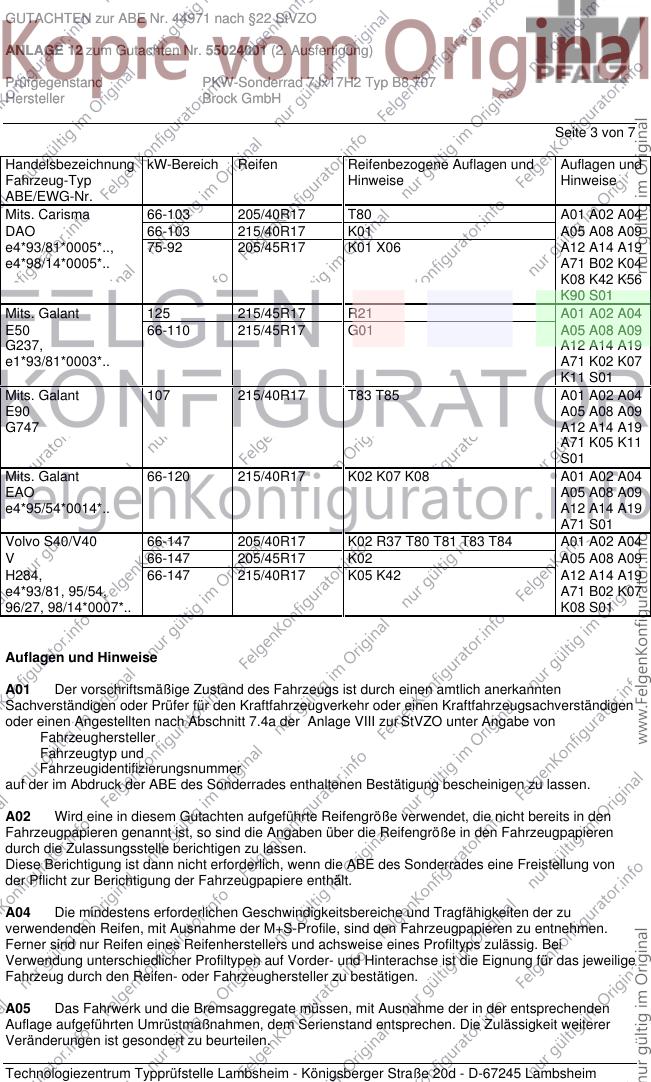

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mits. Carisma 66-103 205/40R17 T80 A01 A02 A04
DAO 66-103 215/40R17 K01 A05 A08 A09
e4*93/81*0005*.., 75-92 205/45R17 K01 X06 A12 A14 A19
e4*98/14*0005*.. A71 B02 K04
K08 K42 K56
K90 S01
Mits. Galant 125 215/45R17 R21 A01 A02 A04
E50 66-110 215/45R17 G01 A05 A08 A09
G237, A12 A14 A19
e1*93/81*0003*.. A71 K02 K07
K11 S01
Mits. Galant 107 215/40R17 T83 T85 A01 A02 A04
E90 A05 A08 A09
G747 A12 A14 A19
A71 K05 K11
S01
Mits. Galant 66-120 215/40R17 K02 K07 K08 A01 A02 A04
EAO A05 A08 A09
e4*95/54*0014*.. A12 A14 A19
A71 S01
Volvo S40/V40 66-147 205/40R17 K02 R37 T80 T81 T83 T84 A01 A02 A04
V 66-147 205/45R17 K02 A05 A08 A09
H284, 66-147 215/40R17 K05 K42 A12 A14 A19
e4*93/81, 95/54, A71 B02 K07
96/27, 98/14*0007*.. K08 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO unter Angabe von
Fahrzeughersteller
Fahrzeugtyp und
Fahrzeugidentifizierungsnummer
auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 44971 nach §22 StVZO
ANLAGE 12 zum Gutachten Nr. 55024001 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B8 707
Hersteller Brock GmbH

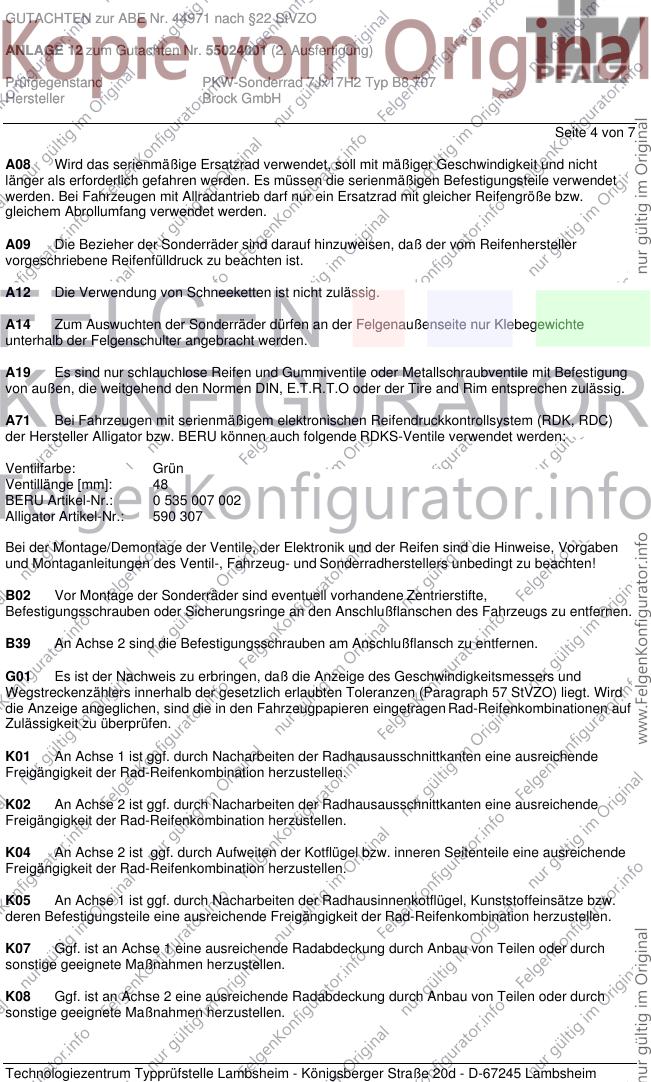

Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen zulässig.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B39 An Achse 2 sind die Befestigungsschrauben am Anschlußflansch zu entfernen.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K01 An Achse 1 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K04 An Achse 2 ist ggf. durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K05 An Achse 1 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 44971 nach §22 StVZO
ANLAGE 12 zum Gutachten Nr. 55024001 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B8 707
Hersteller Brock GmbH

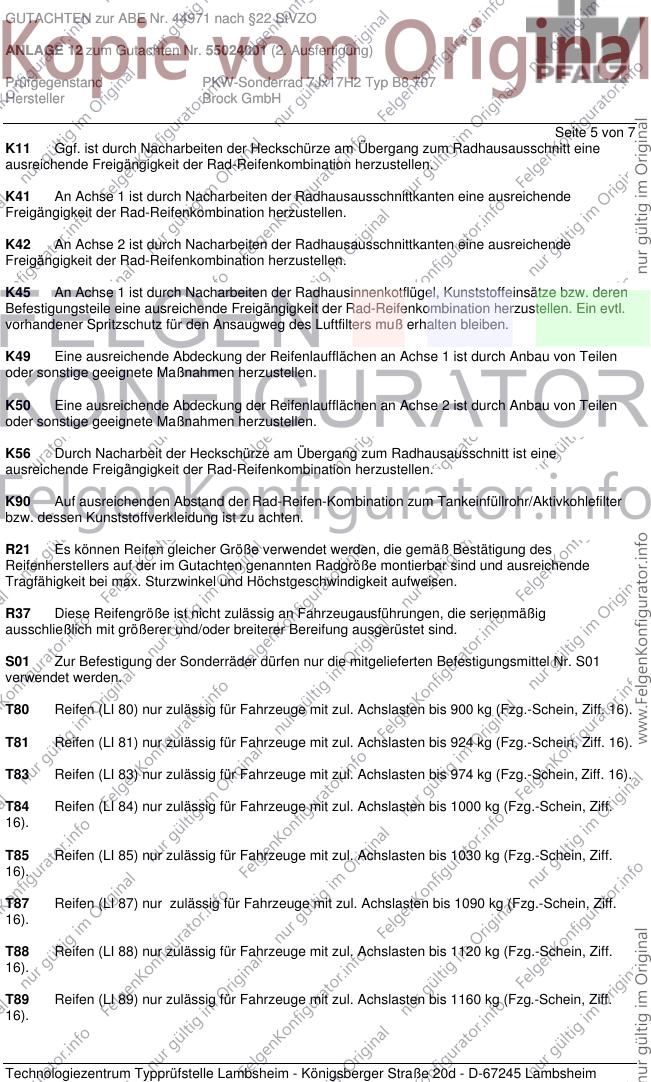

Seite 5 von 7
K11 Ggf. ist durch Nacharbeiten der Heckschürze am Übergang zum Radhausausschnitt eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff.
16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff.
16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff.
16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 44971 nach §22 StVZO
ANLAGE 12 zum Gutachten Nr. 55024001 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B8 707
Hersteller Brock GmbH

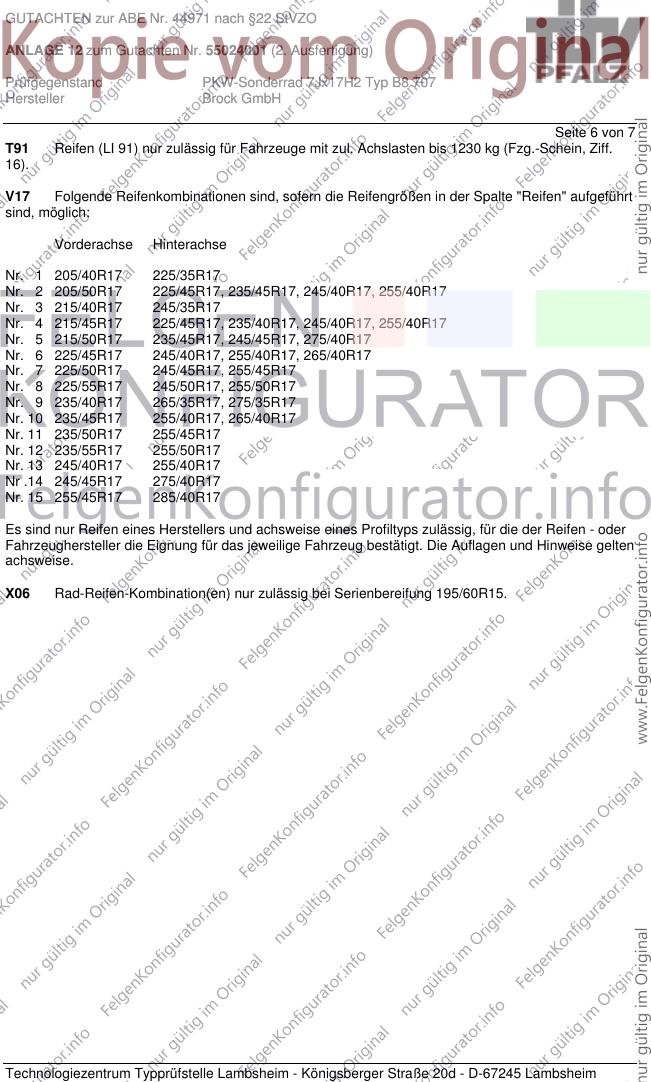

Seite 6 von 7
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff.
16).
V17 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17
Nr .14 245/45R17 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X06 Rad-Reifen-Kombination(en) nur zulässig bei Serienbereifung 195/60R15.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 44971 nach §22 StVZO
ANLAGE 12 zum Gutachten Nr. 55024001 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B8 707
Hersteller Brock GmbH

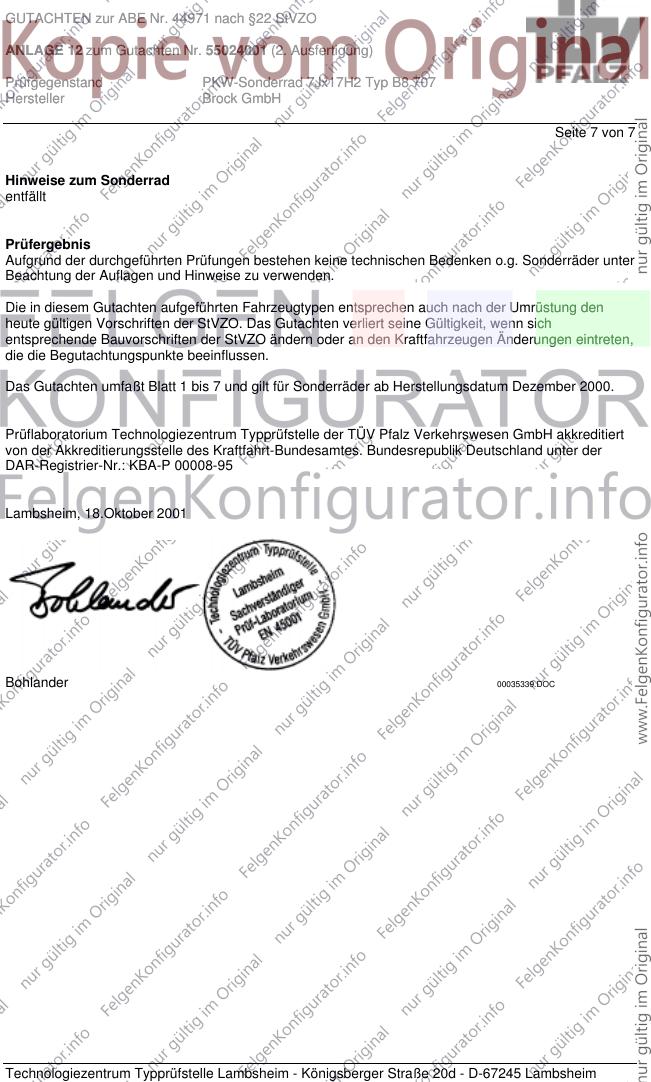

Seite 7 von 7
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2000.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.Oktober 2001
Bohlander 00035339.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
