Gutachten 366-0177-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 56 HYUNDAI Radtyp: TREZ_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

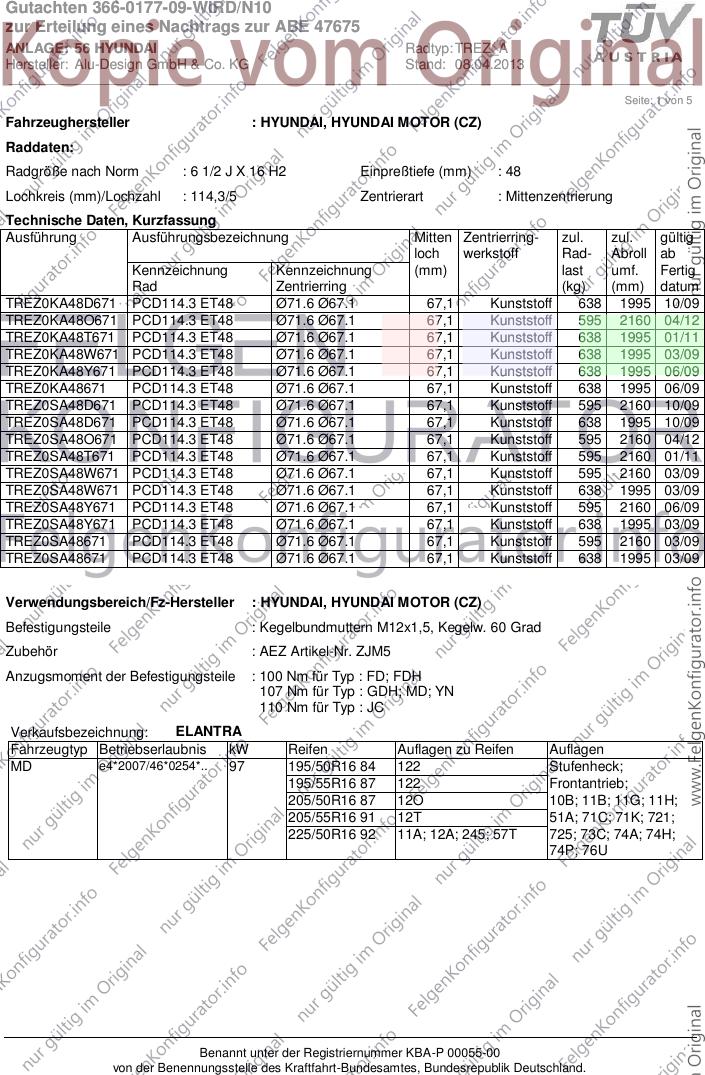

Seite: 1 von 5
Fahrzeughersteller : HYUNDAI, HYUNDAI MOTOR (CZ)
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREZ0KA48D671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 10/09
TREZ0KA48O671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 595 2160 04/12
TREZ0KA48T671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 01/11
TREZ0KA48W671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 03/09
TREZ0KA48Y671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 06/09
TREZ0KA48671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 06/09
TREZ0SA48D671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 595 2160 10/09
TREZ0SA48D671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 10/09
TREZ0SA48O671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 595 2160 04/12
TREZ0SA48T671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 595 2160 01/11
TREZ0SA48W671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 595 2160 03/09
TREZ0SA48W671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 03/09
TREZ0SA48Y671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 595 2160 06/09
TREZ0SA48Y671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 03/09
TREZ0SA48671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 595 2160 03/09
TREZ0SA48671 PCD114.3 ET48 Ø71.6 Ø67.1 67,1 Kunststoff 638 1995 03/09
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI MOTOR (CZ)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH
107 Nm für Typ : GDH; MD; YN
110 Nm für Typ : JC
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 97 195/50R16 84 122 Stufenheck;
195/55R16 87 122 Frontantrieb;
205/50R16 87 12O 10B; 11B; 11G; 11H;
205/55R16 91 12T 51A; 71C; 71K; 721;
225/50R16 92 11A; 12A; 245; 57T 725; 73C; 74A; 74H;
74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 56 HYUNDAI Radtyp: TREZ_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: i 30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 99 195/55R16 87 12M Kombi; Schrägheck; 3-
e11*2007/46*0338*.. 195/60R16 89 12R türig; 5-türig;
205/50R16 87 12R Frontantrieb;
205/55R16 91 12T 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 71C; 71K; 721;
225/50R16 92 11A; 12A; 248; 57T 725; 73C; 74A; 74H;
74P; 76U; 4HJ
Verkaufsbezeichnung: i 30,i 30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 5ET; 51J Nicht i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/50R16 87 5ET Frontantrieb;
205/55R16 91 10B; 11B; 11G; 11H;
215/55R16 93 11A; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76U; 4GO
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 5ET; 51J i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/50R16 87 5ET Frontantrieb;
205/55R16 91 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76U; 4GO
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 195/55R16 87 51J Schrägheck 4-türig;
e4*2007/46*0223*.. 195/60R16 89 51J Frontantrieb;
205/50R16 87 10B; 11B; 11G; 11H;
205/55R16 91 12A; 51A; 71C; 71K;
215/55R16 93 11A; 245 721; 725; 73C; 74A;
74H; 74P; 76U; 4GO
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 195/55R16 87 51J Schrägheck;
e4*2007/46*0131*.. 195/60R16 89 51J Frontantrieb;
205/55R16 91 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71C; 71K;
225/50R16 92 11A; 245; 248 721; 725; 73C; 74A;
74P; 76U; 4P9; 4RO
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 56 HYUNDAI Radtyp: TREZ_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

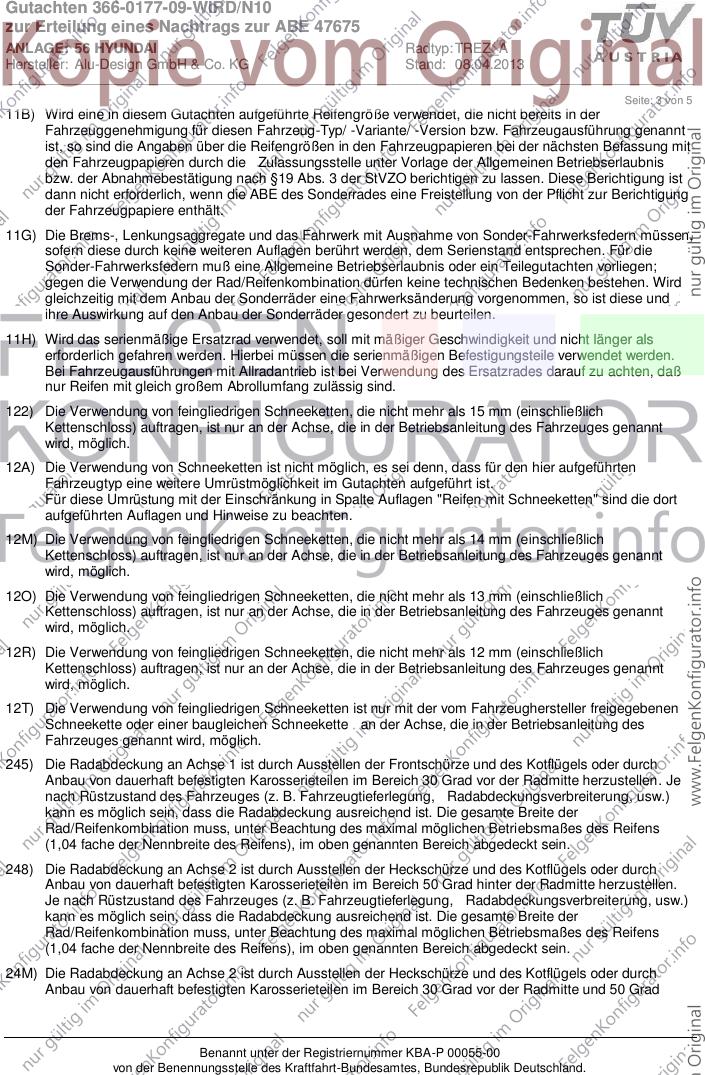

Seite: 3 von 5
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 56 HYUNDAI Radtyp: TREZ_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

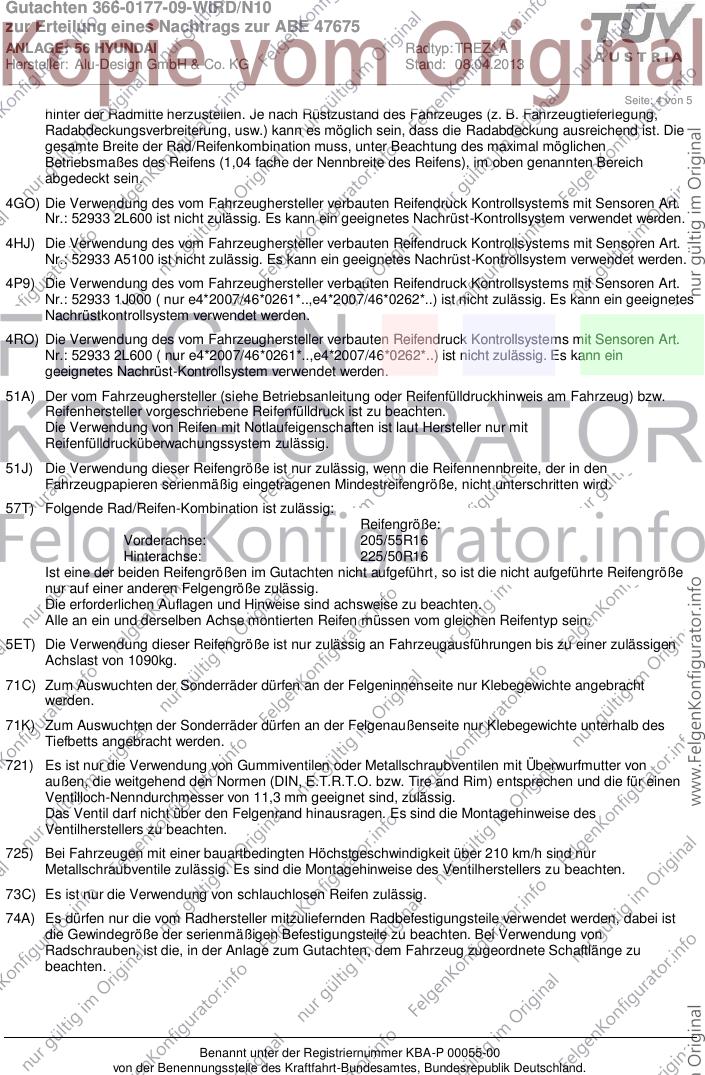

Seite: 4 von 5
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
4GO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4HJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 A5100 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4P9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ( nur e4*2007/46*0261*..,e4*2007/46*0262*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
4RO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 ( nur e4*2007/46*0261*..,e4*2007/46*0262*..) ist nicht zulässig. Es kann ein
geeignetes Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 56 HYUNDAI Radtyp: TREZ_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

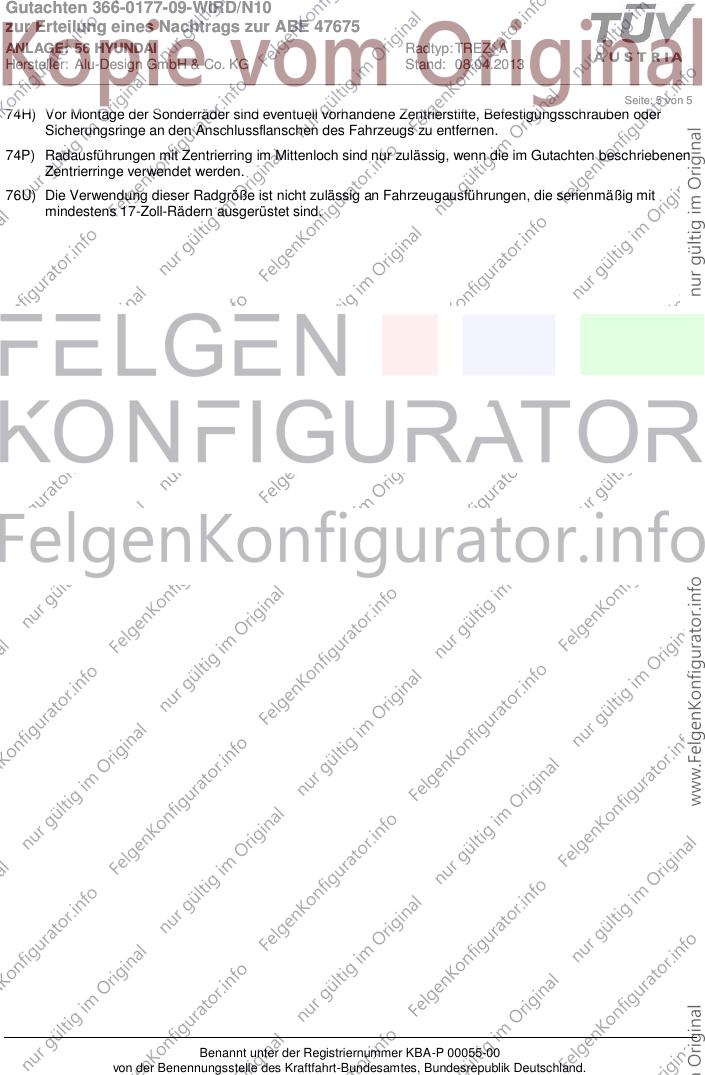

Seite: 5 von 5
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
