Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller : HYUNDAI, HYUNDAI MOTOR (CZ)
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREP0KA40D671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 02/11
TREP0KA40M671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 03/10
TREP0KA40O671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 01/12
TREP0KA40T671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 06/10
TREP0KA40Y671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 06/09
TREP0KA40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 04/09
TREP0SA40D671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 02/11
TREP0SA40M671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 03/10
TREP0SA40O671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 01/12
TREP0SA40T671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 06/10
TREP0SA40Y671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 06/09
TREP0SA40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 680 2290 04/09
TREP0SA40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 705 2200 04/09
TREP0SA40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 720 2160 04/09
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI MOTOR (CZ)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH
107 Nm für Typ : ELH; GDH; MD; VF; YN
110 Nm für Typ : FO; GK; JC; JM; NF; SM; TG; XG
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 195/50R16 88 11A; 245 Stufenheck;
195/55R16 87 11A; 245 Frontantrieb;
205/50R16 87 11A; 24J; 26P; 27I 10B; 11B; 11G; 11H;
205/55R16 91 11A; 24J; 26P; 27I 12A; 51A; 71C; 71K;
215/45R16 90 11A; 245 721; 725; 73C; 74A;
225/45R16 89 11A; 24J; 248; 26P; 74H; 74P; 76U
27H; 27I
225/50R16 92 11A; 24M; 241; 246;
26N; 26P; 27B; 27H;
57T
97 195/50R16 84 11A; 245
215/45R16 86 11A; 245
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 2 von 13
Verkaufsbezeichnung: HYUNDAI COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e11*98/14*0186*.. 77 - 123 205/55R16 51G 10B; 10S; 11B; 11G;
215/50R16 90 11A; 21B; 22B 11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 76U
Verkaufsbezeichnung: HYUNDAI GRANDEUR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TG e4*2001/116*0099*.. 110 - 173 225/60R16 51G 10B; 11B; 11G; 11H;
235/60R16 100 12A; 51A; 71C; 71K;
245/55R16 100 11A; 367 721; 725; 73C; 74A;
74H; 74P; 76U
Verkaufsbezeichnung: HYUNDAI SANTA FE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SM e11*98/14*0162*.. 82 - 107 215/65R16 98 HAV 10B; 11A; 11B; 11G;
225/60R16 98 HAV 11H; 12A; 51A; 71C;
82 - 127 225/70R16 51G 71K; 721; 725; 73C;
74A; 74H; 74P; 80J
Verkaufsbezeichnung: HYUNDAI SONATA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NF e11*2001/116*0241*.. 100 - 184 215/60R16 95 Limousine;
225/55R16 95 Frontantrieb;
235/50R16 95 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76U
Verkaufsbezeichnung: HYUNDAI TRAJET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FO e11*98/14*0130*.. 82 - 127 215/60R16 95 10B; 11B; 11G; 11H;
225/55R16 95 11A; 21P 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: HYUNDAI TUCSON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JM e4*2001/116*0087*.. 82 - 129 215/65R16 51G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 3 von 13
Verkaufsbezeichnung: i 30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 99 195/55R16 87 12R Kombi; Schrägheck; 3-
e11*2007/46*0338*.. 195/60R16 89 12I türig; 5-türig;
205/50R16 87 11A; 12A; 248 Frontantrieb;
205/55R16 91 11A; 12A; 248 10B; 11B; 11G; 11H;
215/55R16 93 11A; 12A; 24J; 248 51A; 71C; 71K; 721;
225/45R16 89 11A; 12A; 248 725; 73C; 74A; 74H;
225/50R16 92 11A; 12A; 22M; 24J; 74P; 76U; 4CJ; 4CT
244; 247; 26P; 57T
Verkaufsbezeichnung: i 30,i 30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 11A; 24J; 24M; 5ET; Nicht i 30CW (Kombi);
FDH e11*2001/116*0343*.. 51J Frontantrieb;
205/50R16 87 11A; 22M; 24J; 24M; 10B; 11B; 11G; 11H;
5ET 12A; 51A; 71C; 71K;
205/55R16 91 11A; 22M; 24J; 24M 721; 725; 73C; 74A;
215/55R16 93 11A; 21P; 22M; 24D; 74H; 74P; 76U; 4BO
24J
225/45R16 89 11A; 22M; 24J; 24M
225/50R16 92 11A; 21P; 22L; 24C;
24D
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 11A; 24J; 24M; 5ET; i 30CW (Kombi);
FDH e11*2001/116*0343*.. 51J Frontantrieb;
205/50R16 87 11A; 24J; 24M; 5ET 10B; 11B; 11G; 11H;
205/55R16 91 11A; 24J; 24M 12A; 51A; 71C; 71K;
215/55R16 93 11A; 24D; 24J 721; 725; 73C; 74A;
225/45R16 89 11A; 24J; 24M 74H; 74P; 76U; 4BO
225/50R16 92 11A; 22H; 24C; 24D;
57T
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 195/55R16 87 11A; 12M; 24J; 248; Schrägheck 4-türig;
e4*2007/46*0223*.. 51J Frontantrieb;
195/60R16 89 11A; 12M; 24J; 248; 10B; 11B; 11G; 11H;
51J 51A; 7AK; 71C; 71K;
205/50R16 87 11A; 12M; 24J; 248 721; 725; 73C; 74A;
205/55R16 91 11A; 12M; 24J; 248 74H; 74P; 76U; 4CQ;
215/55R16 93 11A; 12M; 21P; 22I; 4CT
24M; 241; 246
225/45R16 89 11A; 12R; 24J; 24M
225/50R16 92 11A; 12A; 21P; 22I;
24C; 244; 247; 57T
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 4 von 13

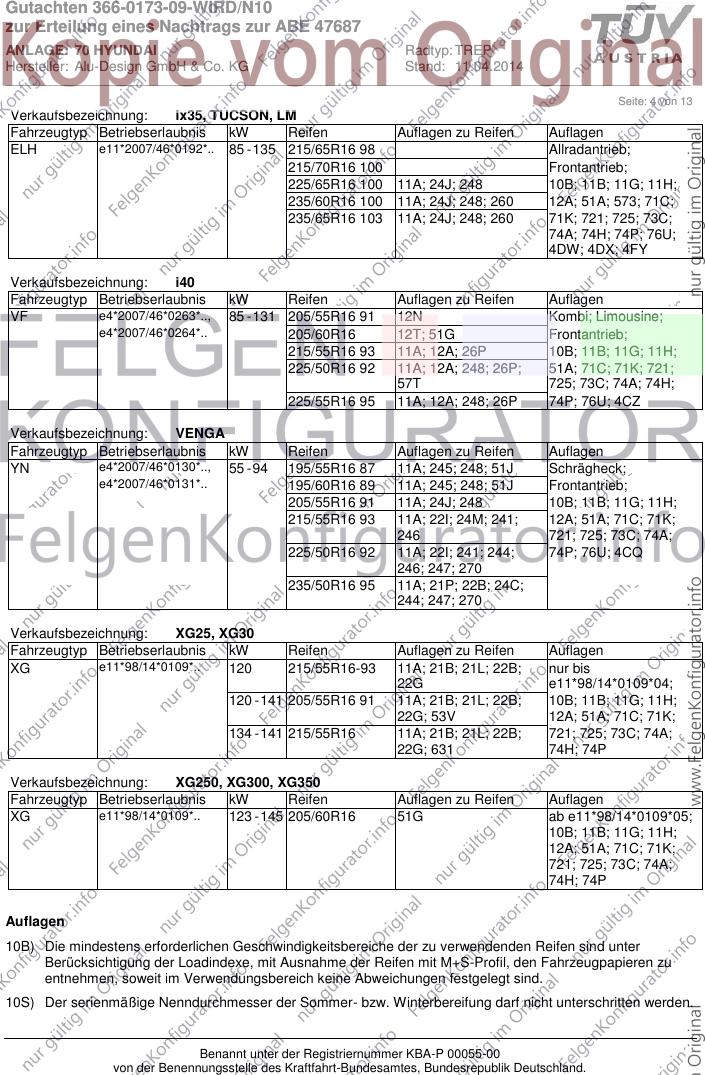

Verkaufsbezeichnung: ix35, TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ELH e11*2007/46*0192*.. 85 - 135 215/65R16 98 Allradantrieb;
215/70R16 100 Frontantrieb;
225/65R16 100 11A; 24J; 248 10B; 11B; 11G; 11H;
235/60R16 100 11A; 24J; 248; 260 12A; 51A; 573; 71C;
235/65R16 103 11A; 24J; 248; 260 71K; 721; 725; 73C;
74A; 74H; 74P; 76U;
4DW; 4DX; 4FY
Verkaufsbezeichnung: i40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VF e4*2007/46*0263*.., 85 - 131 205/55R16 91 12N Kombi; Limousine;
e4*2007/46*0264*.. 205/60R16 12T; 51G Frontantrieb;
215/55R16 93 11A; 12A; 26P 10B; 11B; 11G; 11H;
225/50R16 92 11A; 12A; 248; 26P; 51A; 71C; 71K; 721;
57T 725; 73C; 74A; 74H;
225/55R16 95 11A; 12A; 248; 26P 74P; 76U; 4CZ
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 195/55R16 87 11A; 245; 248; 51J Schrägheck;
e4*2007/46*0131*.. 195/60R16 89 11A; 245; 248; 51J Frontantrieb;
205/55R16 91 11A; 24J; 248 10B; 11B; 11G; 11H;
215/55R16 93 11A; 22I; 24M; 241; 12A; 51A; 71C; 71K;
246 721; 725; 73C; 74A;
225/50R16 92 11A; 22I; 241; 244; 74P; 76U; 4CQ
246; 247; 270
235/50R16 95 11A; 21P; 22B; 24C;
244; 247; 270
Verkaufsbezeichnung: XG25, XG30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XG e11*98/14*0109*.. 120 215/55R16-93 11A; 21B; 21L; 22B; nur bis
22G e11*98/14*0109*04;
120 - 141 205/55R16 91 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
22G; 53V 12A; 51A; 71C; 71K;
134 - 141 215/55R16 11A; 21B; 21L; 22B; 721; 725; 73C; 74A;
22G; 631 74H; 74P
Verkaufsbezeichnung: XG250, XG300, XG350
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XG e11*98/14*0109*.. 123 - 145 205/60R16 51G ab e11*98/14*0109*05;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 5 von 13

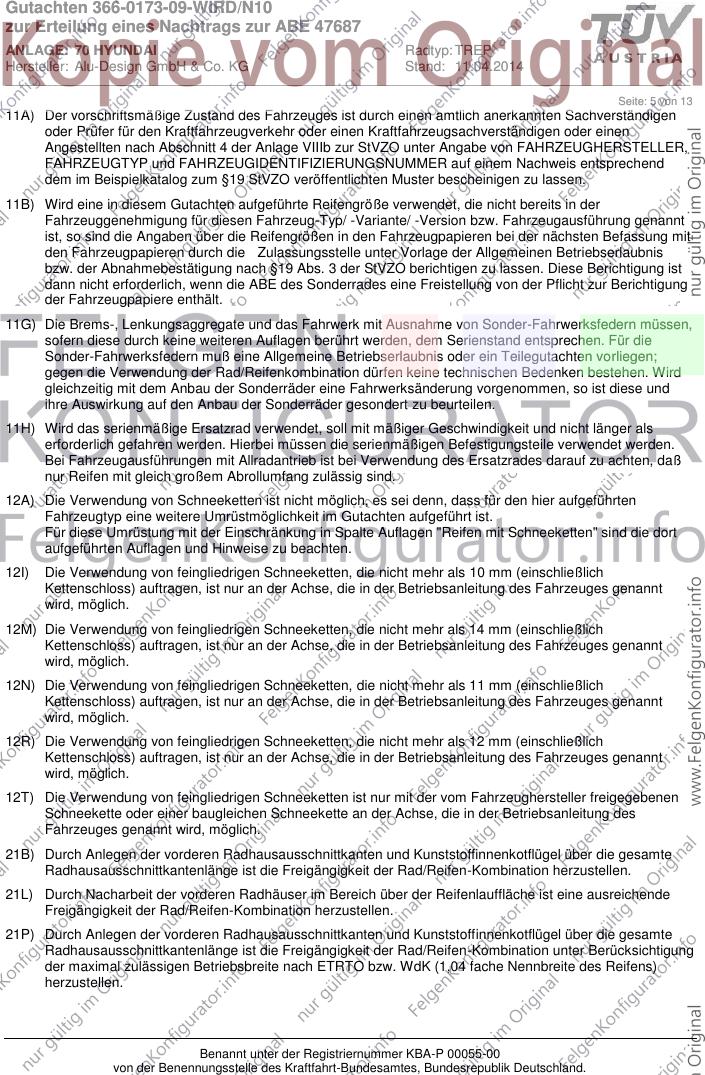

11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 6 von 13
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 7 von 13
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 8 von 13
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4BO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 A5100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3N100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4CZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3V100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4DW) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2Y450 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4DX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2S400 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4FY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3M000 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.

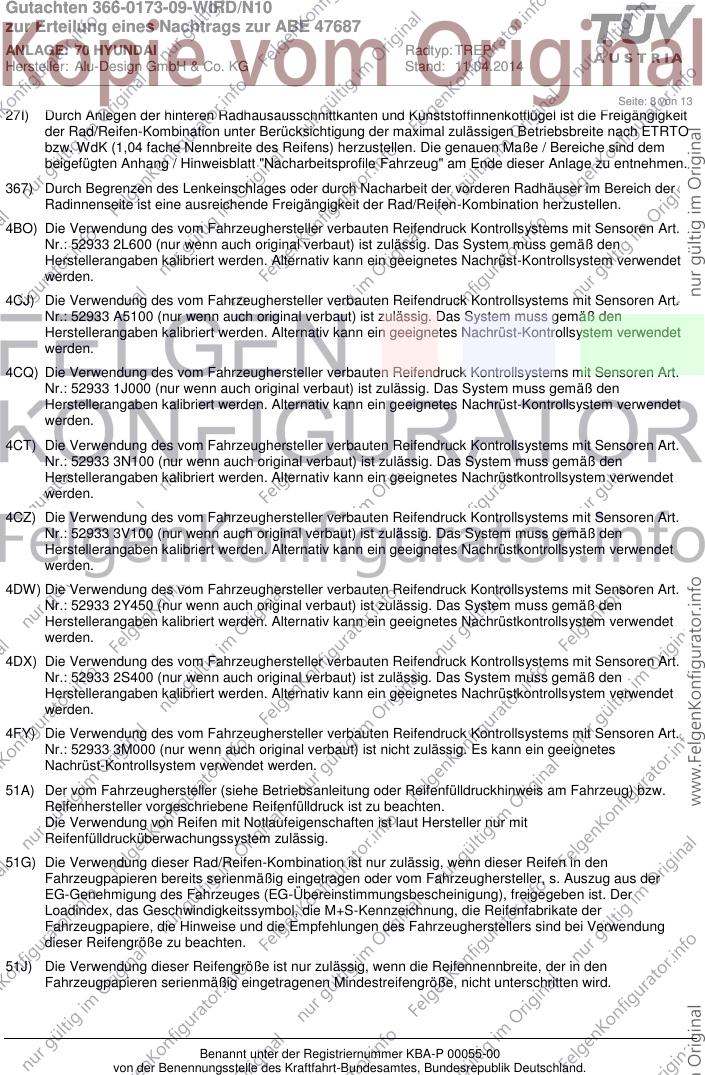

Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 9 von 13
53V) Die Verwendung dieser Reifengröße ist nur zulässig mit dem Geschwindigkeitssymbol "W".
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
7AK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2M650 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
80J) Durch Verlegen von Bremskomponenten an der Hinterachse (Handbremsseile, Steuerleitungen für
ABV-Sensoren, Bremsschläuche, Halterungen usw.) ist eine ausreichende Freigängigkeit der
Rad/Reifenkombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 10 von 13
HAV) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen, wenn die
Reifengröße 215/70R15 serienmäßig vom Fahrzeughersteller in den Fahrzeugpapieren bereits
eingetragen ist und die Fahrzeugausführung mit dieser Reifengröße serienmäßig ausgerüstet ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 11 von 13

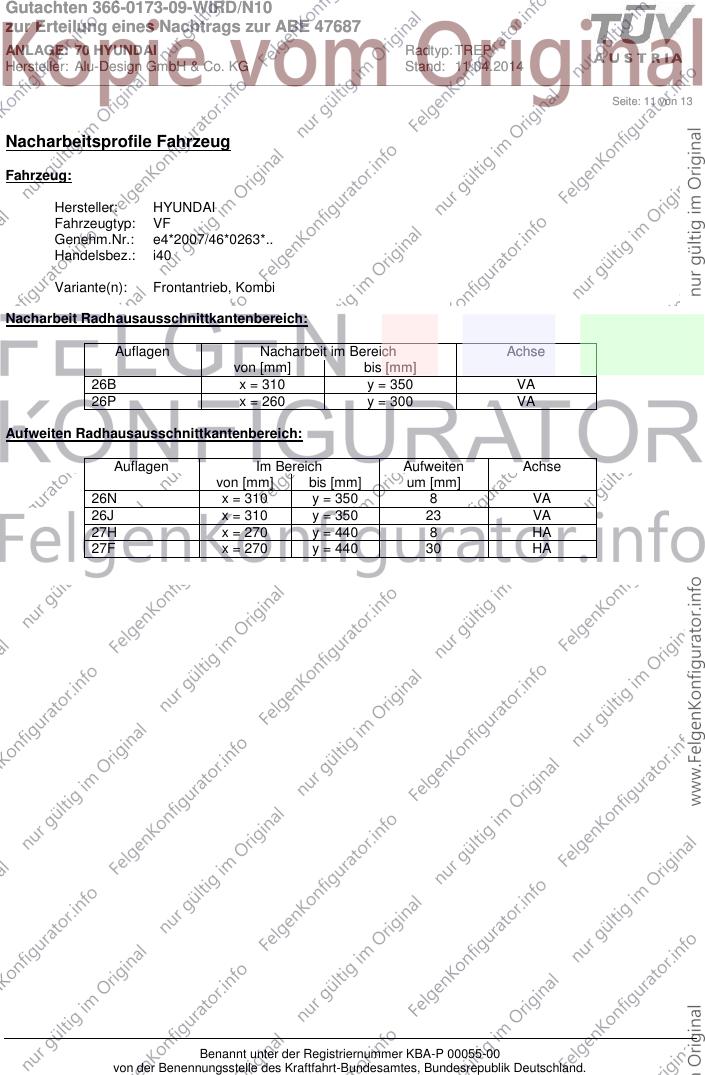

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: VF
Genehm.Nr.: e4*2007/46*0263*..
Handelsbez.: i40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 350 VA
26P x = 260 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 350 8 VA
26J x = 310 y = 350 23 VA
27H x = 270 y = 440 8 HA
27F x = 270 y = 440 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: GDH
Genehm.Nr.: e11*2007/46*0337*..
Handelsbez.: i 30
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 350 VA
26P x = 220 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 350 16 VA
26N x = 270 y = 350 8 VA
27F x = 275 y = 280 24 HA
27H x = 275 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 70 HYUNDAI Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.04.2014
_______________________________________________________________________________________________________________
Seite: 13 von 13

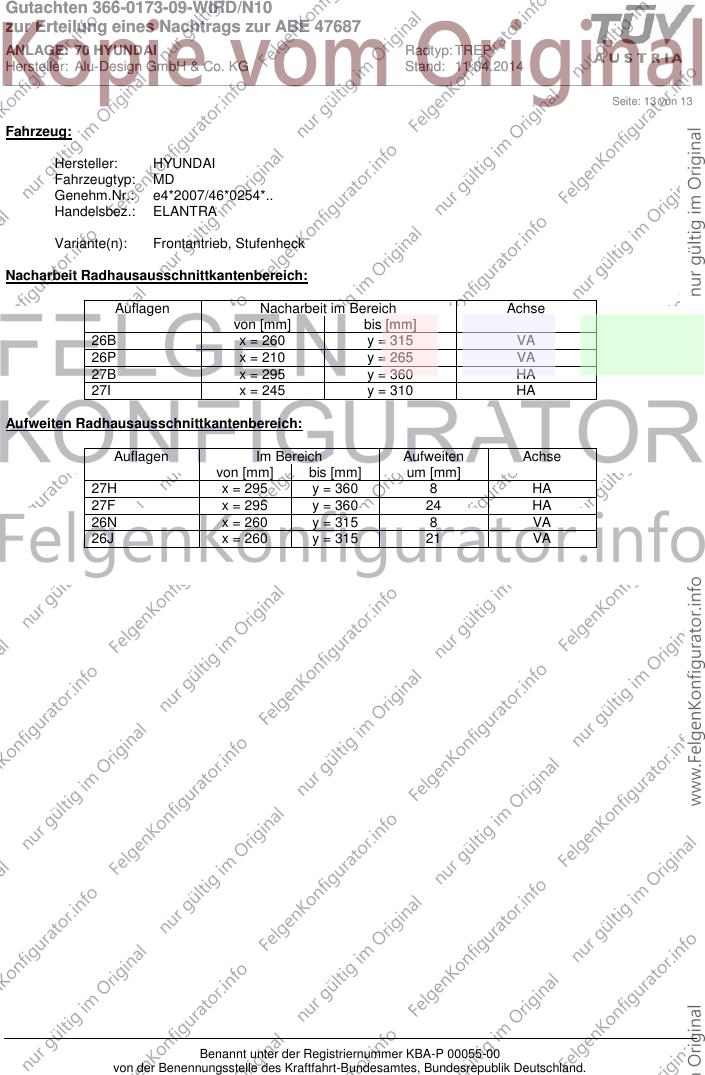

Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: MD
Genehm.Nr.: e4*2007/46*0254*..
Handelsbez.: ELANTRA
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 315 VA
26P x = 210 y = 265 VA
27B x = 295 y = 360 HA
27I x = 245 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 295 y = 360 8 HA
27F x = 295 y = 360 24 HA
26N x = 260 y = 315 8 VA
26J x = 260 y = 315 21 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
