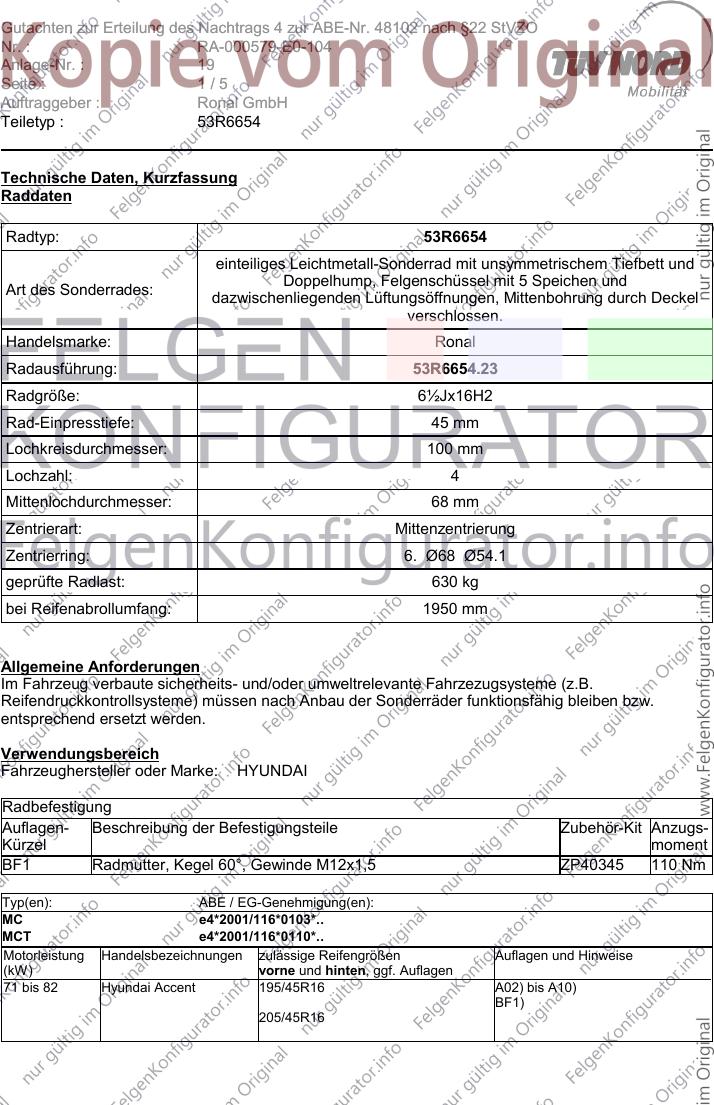

Musterdokument Nr.158147

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

Technische Daten, Kurzfassung
Raddaten

Radtyp: 53R6654
einteiliges Leichtmetall-Sonderrad mit unsymmetrischem Tiefbett und
Doppelhump, Felgenschüssel mit 5 Speichen und
Art des Sonderrades:
dazwischenliegenden Lüftungsöffnungen, Mittenbohrung durch Deckel
verschlossen.
Handelsmarke: Ronal
Radausführung: 53R6654.23
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 630 kg
bei Reifenabrollumfang: 1950 mm

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzezugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: HYUNDAI

Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP40345 110 Nm

Typ(en): ABE / EG-Genehmigung(en):
MC e4*2001/116*0103*..
MCT e4*2001/116*0110*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 bis 82 Hyundai Accent 195/45R16 A02) bis A10)
BF1)
205/45R16

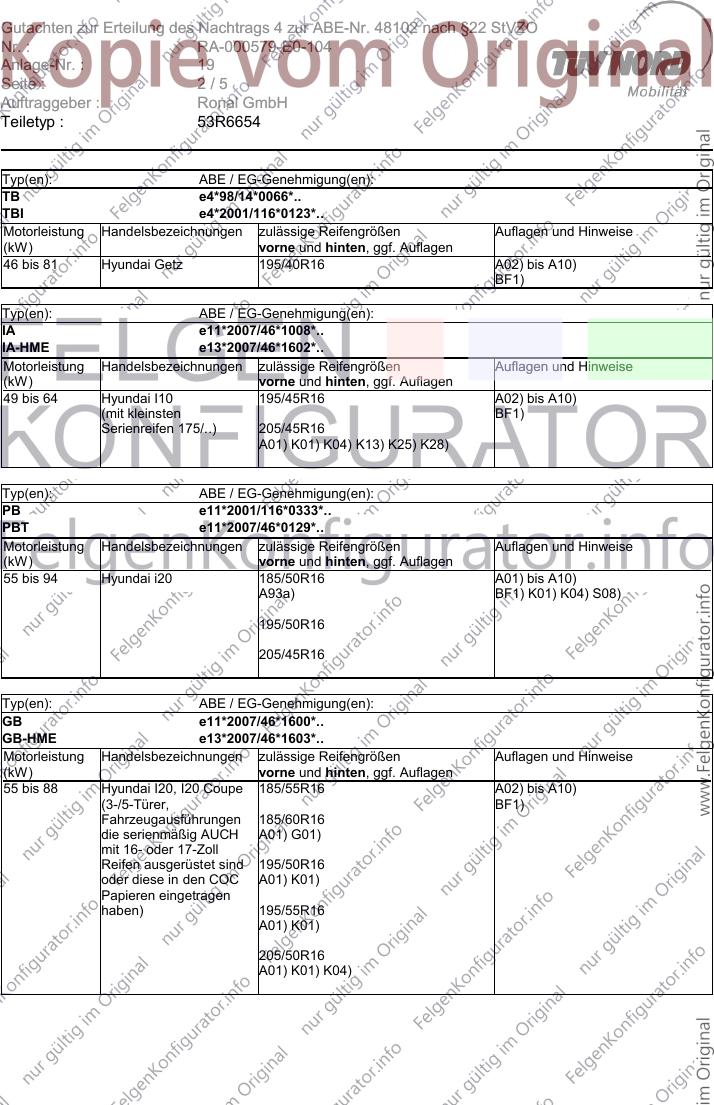

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

Typ(en): ABE / EG-Genehmigung(en):
TB e4*98/14*0066*..
TBI e4*2001/116*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 81 Hyundai Getz 195/40R16 A02) bis A10)
BF1)

Typ(en): ABE / EG-Genehmigung(en):
IA e11*2007/46*1008*..
IA-HME e13*2007/46*1602*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 64 Hyundai I10 195/45R16 A02) bis A10)
(mit kleinsten BF1)
Serienreifen 175/..) 205/45R16
A01) K01) K04) K13) K25) K28)

Typ(en): ABE / EG-Genehmigung(en):
PB e11*2001/116*0333*..
PBT e11*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Hyundai i20 185/50R16 A01) bis A10)
A93a) BF1) K01) K04) S08)

195/50R16

205/45R16

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB-HME e13*2007/46*1603*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Hyundai I20, I20 Coupe 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 185/60R16
die serienmäßig AUCH A01) G01)
mit 16- oder 17-Zoll
Reifen ausgerüstet sind 195/50R16
oder diese in den COC A01) K01)
Papieren eingetragen
haben) 195/55R16
A01) K01)

205/50R16
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19
Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 Hyundai I20 Active 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 195/50R16
die serienmäßig AUCH
mit 16- oder 17-Zoll
Reifen ausgerüstet sind
oder diese in den COC
Papieren eingetragen
haben)

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB-HME e13*2007/46*1603*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Hyundai I20, I20 Coupe 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 185/60R16
die serienmäßig NUR A01) G01)
mit 15 Zoll Reifen
ausgerüstet sind) 195/50R16
A01) K01)

195/55R16
A01) K01)

205/50R16
A01) K01) K04)

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 Hyundai I20 Active 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 195/50R16
die serienmäßig NUR
mit 15 Zoll Reifen
ausgerüstet sind)

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19
Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP40345
Anzugsmoment: 110 Nm

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19
Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.

K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

S08) An Achse 1 sind die auf der Radanlagefläche überstehenden Kreuzschlitzschrauben zu
entfernen.

Die Anlage 19 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 53R6654 des Auftraggebers Ronal GmbH

Geschäftsstelle Essen, 10.01.2018
