Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19

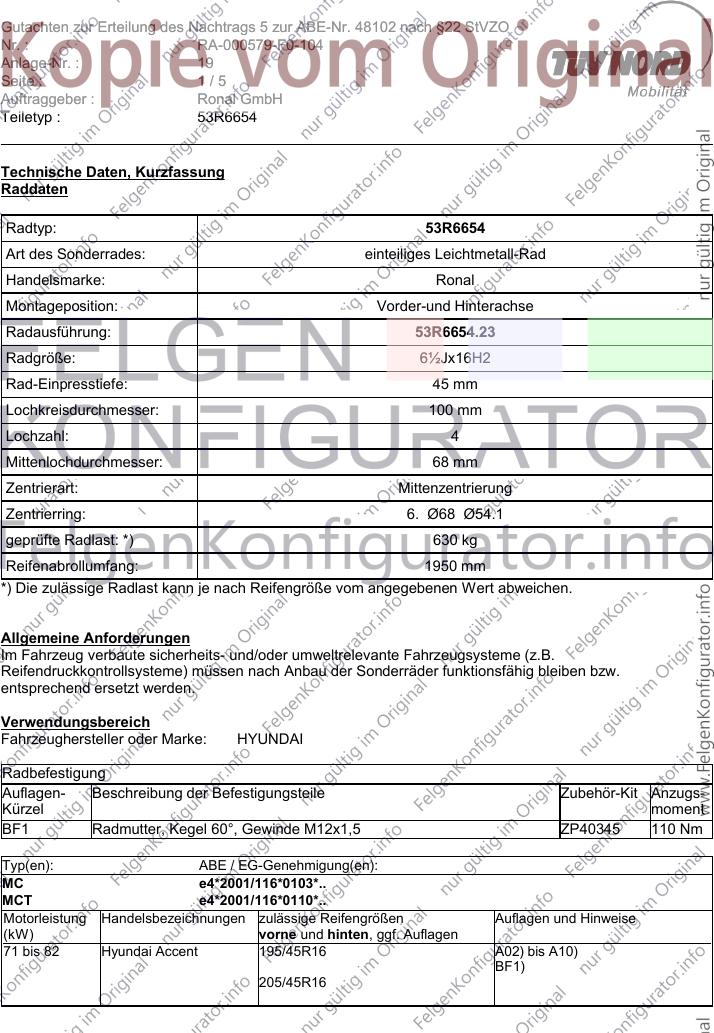

Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

Technische Daten, Kurzfassung
Raddaten

Radtyp: 53R6654
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 53R6654.23
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: *) 630 kg
Reifenabrollumfang: 1950 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: HYUNDAI

Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP40345 110 Nm

Typ(en): ABE / EG-Genehmigung(en):
MC e4*2001/116*0103*..
MCT e4*2001/116*0110*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 bis 82 Hyundai Accent 195/45R16 A02) bis A10)
BF1)
205/45R16
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

Typ(en): ABE / EG-Genehmigung(en):
TB e4*98/14*0066*..
TBI e4*2001/116*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 81 Hyundai Getz 195/40R16 A02) bis A10)
BF1)

Typ(en): ABE / EG-Genehmigung(en):
IA e11*2007/46*1008*..
IA-HME e13*2007/46*1602*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 64 Hyundai I10 195/45R16 A02) bis A10)
(mit kleinsten BF1)
Serienreifen 175/..) 205/45R16
A01) K01) K04) K13) K25) K28)

Typ(en): ABE / EG-Genehmigung(en):
PB e11*2001/116*0333*..
PBT e11*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Hyundai i20 185/50R16 A01) bis A10)
A93a) BF1) K01) K04) S08)

195/50R16

205/45R16

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB-HME e13*2007/46*1603*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Hyundai I20, I20 Coupe 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 185/60R16
die serienmäßig A01) G01)
AUCH mit 16- oder 17-
Zoll Reifen ausgerüstet 195/50R16
sind oder diese in den A01) K01)
COC Papieren
eingetragen haben) 195/55R16
A01) K01)

205/50R16
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19

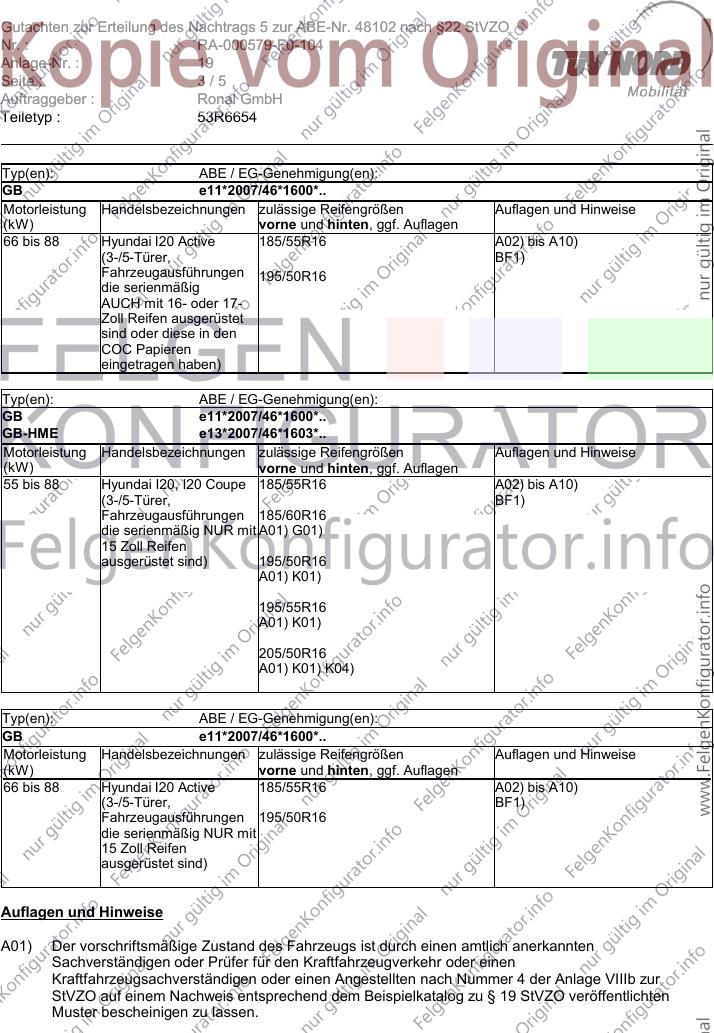

Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 Hyundai I20 Active 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 195/50R16
die serienmäßig
AUCH mit 16- oder 17-
Zoll Reifen ausgerüstet
sind oder diese in den
COC Papieren
eingetragen haben)

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB-HME e13*2007/46*1603*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Hyundai I20, I20 Coupe 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 185/60R16
die serienmäßig NUR mit A01) G01)
15 Zoll Reifen
ausgerüstet sind) 195/50R16
A01) K01)

195/55R16
A01) K01)

205/50R16
A01) K01) K04)

Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 88 Hyundai I20 Active 185/55R16 A02) bis A10)
(3-/5-Türer, BF1)
Fahrzeugausführungen 195/50R16
die serienmäßig NUR mit
15 Zoll Reifen
ausgerüstet sind)

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19

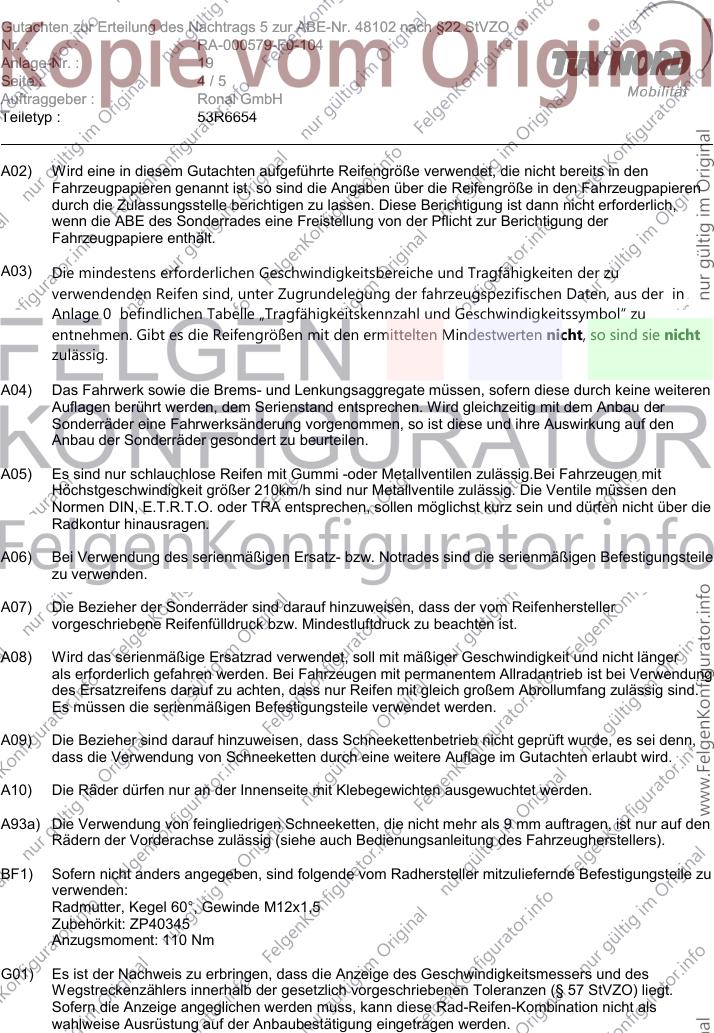

Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf den
Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).

BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu
verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP40345
Anzugsmoment: 110 Nm

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19

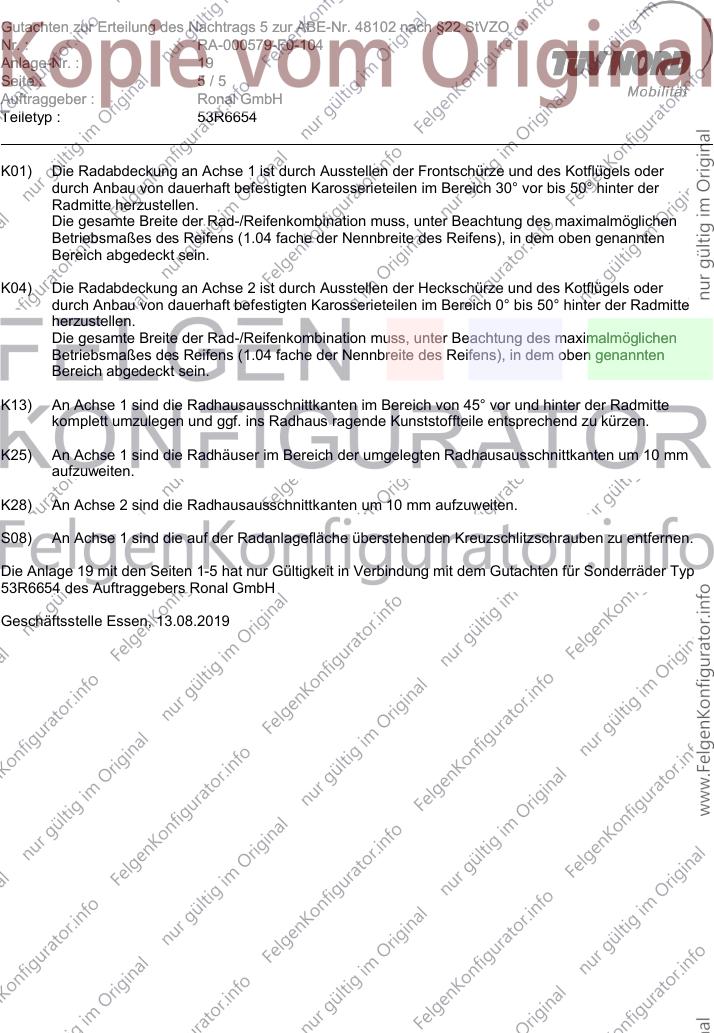

Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.

K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

S08) An Achse 1 sind die auf der Radanlagefläche überstehenden Kreuzschlitzschrauben zu entfernen.

Die Anlage 19 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
53R6654 des Auftraggebers Ronal GmbH

Geschäftsstelle Essen, 13.08.2019
