Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R4554.03
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Hyundai Motor Company Seoul/Südkorea
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AC3, IA, IA-HME, LC, MC, MCT, Radmutter, Kegel 60°, Gewinde ZP40345 110 Nm
MXI, PA, PAG, PB, PBT, TB, M12x1,5
TBI
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b

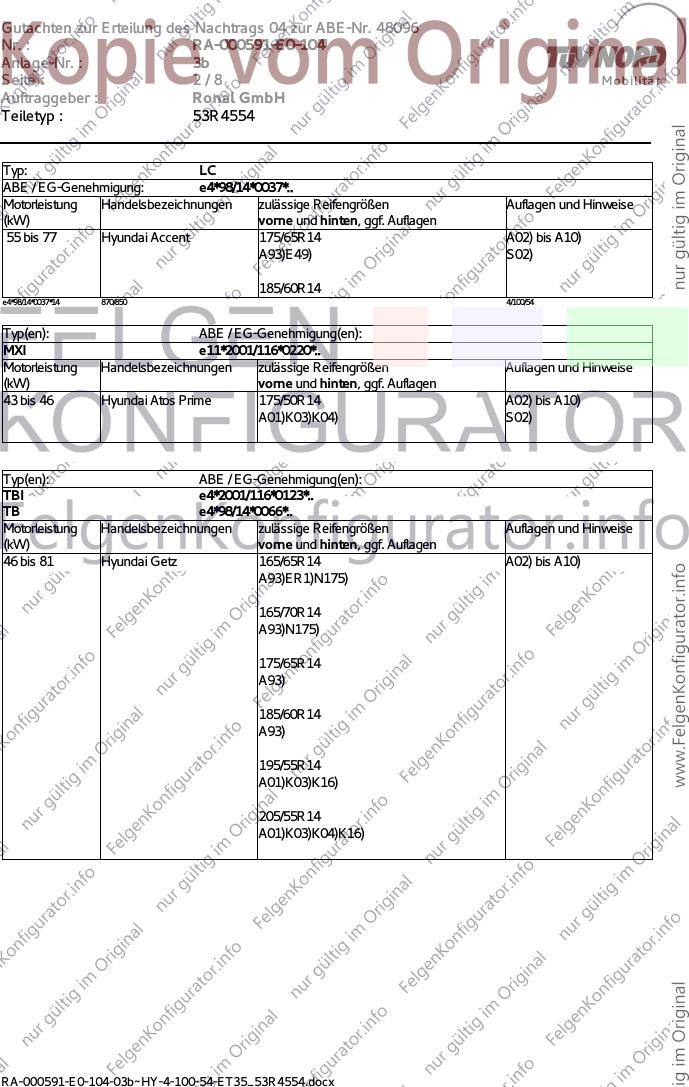

Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: LC
ABE / EG-Genehmigung: e4*98/14*0037*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 77 Hyundai Accent 175/65R14 A02) bis A10)
A93)E49) S02)
185/60R14
e4*98/14*0037*14 870/850 4/100/54
Typ(en): ABE / EG-Genehmigung(en):
MXI e11*2001/116*0220*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 46 Hyundai Atos Prime 175/50R14 A02) bis A10)
A01)K03)K04) S02)
Typ(en): ABE / EG-Genehmigung(en):
TBI e4*2001/116*0123*..
TB e4*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 81 Hyundai Getz 165/65R14 A02) bis A10)
A93)ER1)N175)
165/70R14
A93)N175)
175/65R14
A93)
185/60R14
A93)
195/55R14
A01)K03)K16)
205/55R14
A01)K03)K04)K16)
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b

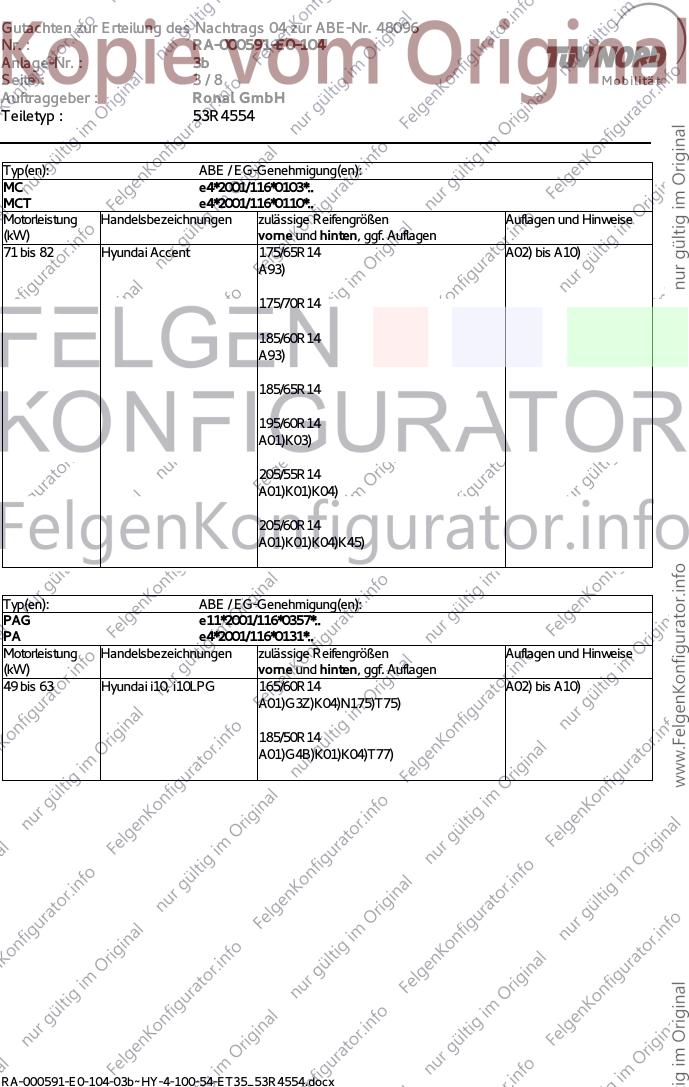

Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
MC e4*2001/116*0103*..
MCT e4*2001/116*0110*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 bis 82 Hyundai Accent 175/65R14 A02) bis A10)
A93)
175/70R14
185/60R14
A93)
185/65R14
195/60R14
A01)K03)
205/55R14
A01)K01)K04)
205/60R14
A01)K01)K04)K45)
Typ(en): ABE / EG-Genehmigung(en):
PAG e11*2001/116*0357*..
PA e4*2001/116*0131*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 63 Hyundai i10, i10LPG 165/60R14 A02) bis A10)
A01)G3Z)K04)N175)T75)
185/50R14
A01)G4B)K01)K04)T77)
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b

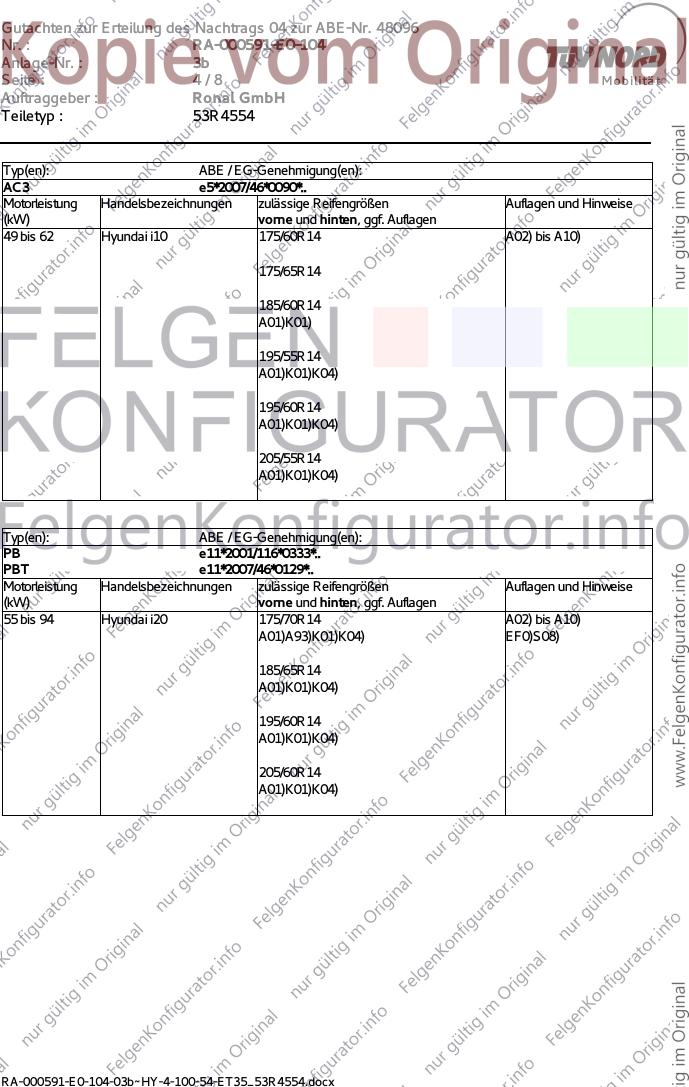

Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
AC3 e5*2007/46*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 62 Hyundai i10 175/60R14 A02) bis A10)
175/65R14
185/60R14
A01)K01)
195/55R14
A01)K01)K04)
195/60R14
A01)K01)K04)
205/55R14
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
PB e11*2001/116*0333*..
PBT e11*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Hyundai i20 175/70R14 A02) bis A10)
A01)A93)K01)K04) EF0)S08)
185/65R14
A01)K01)K04)
195/60R14
A01)K01)K04)
205/60R14
A01)K01)K04)
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
IA e11*2007/46*1008*..
IA-HME e13*2007/46*1602*..
IA e5*2007/46*1086*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 64 Hyundai I10 175/65R14 A02) bis A10)
(mit kleinsten Serienreifen A01)K01)K04)
175/..)
185/60R14
A01)K01)K04)
195/60R14
A01)K01)K02)K13)K25)K28)
205/55R14
A01)K01)K02)K13)K25)K28)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b

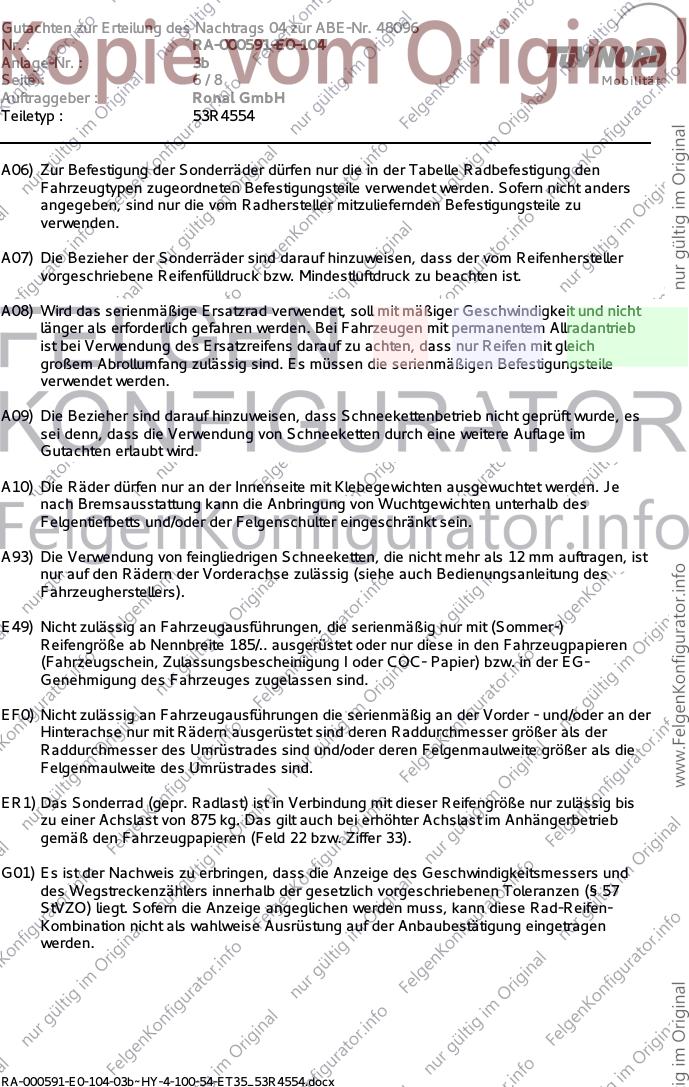

Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E49) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 185/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 875 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b

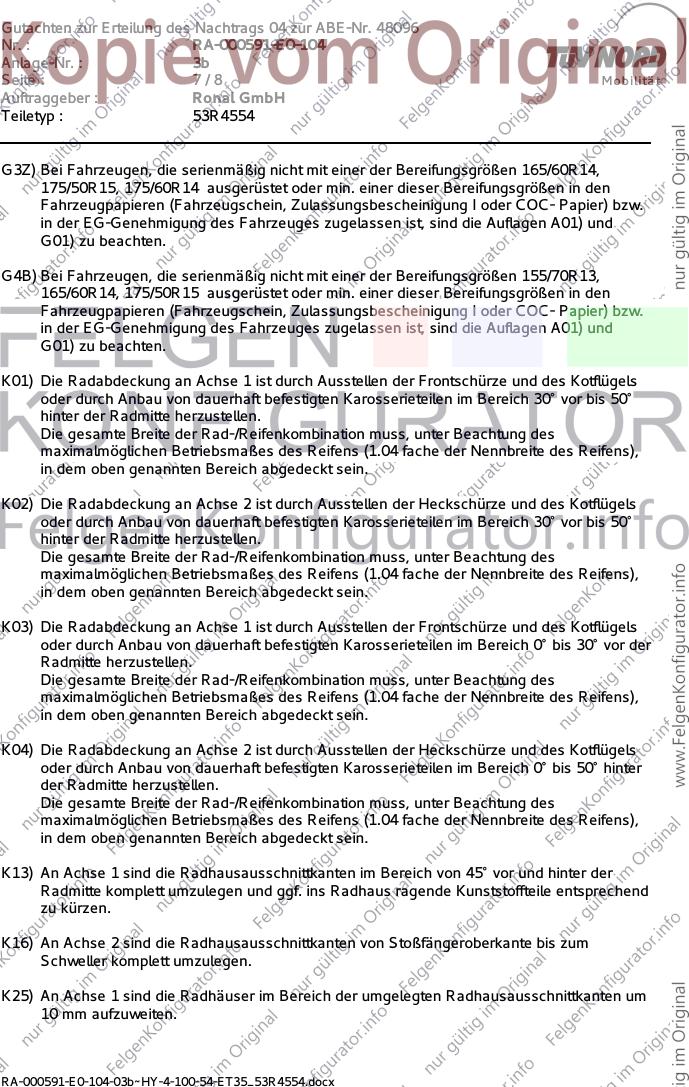

Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
G3Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/60R14,
175/50R15, 175/60R14 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G4B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 155/70R13,
165/60R14, 175/50R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3b
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K45) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
N175) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 175/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
S08) An Achse 1 sind die auf der Radanlagefläche überstehenden Kreuzschlitzschrauben zu
entfernen.
T75) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 774 kg bei LI 75 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 387 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T77) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 824 kg bei LI 77 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 412 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 3b mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 24.04.2020
RA-000591-E0-104-03b~HY-4-100-54-ET35_53R4554.docx
