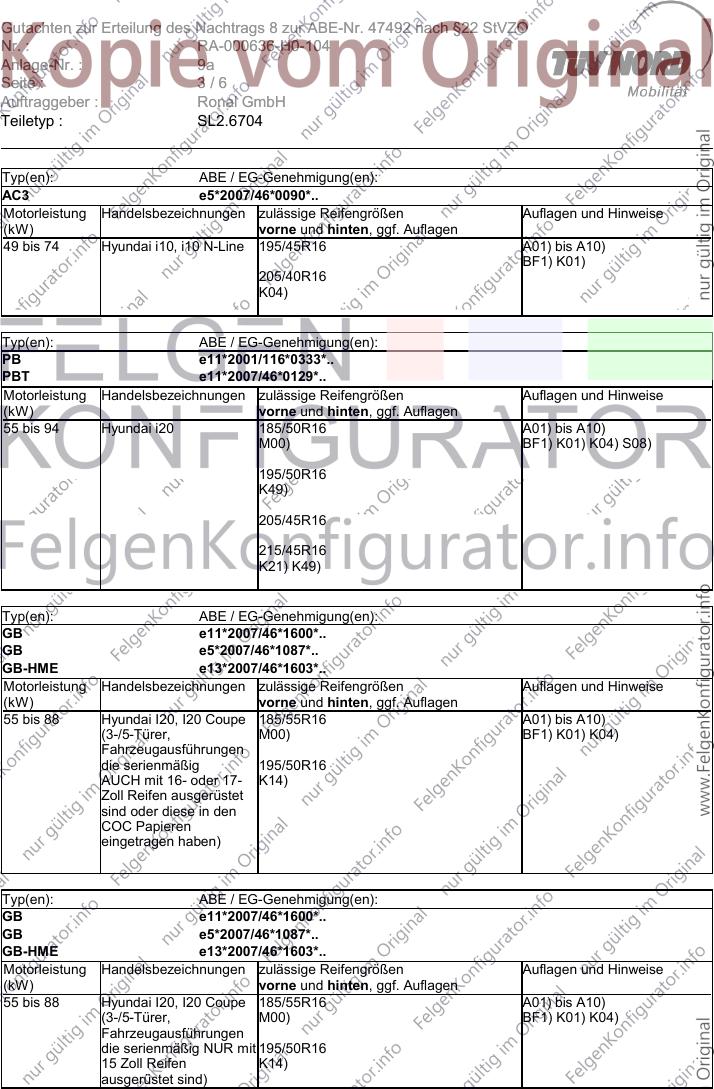

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-H0-104
Anlage-Nr. : 9a
Seite : 1/6
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.6704
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.6704.03
Radausführungskennz.: SL2.6704.03
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 1990 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: HYUNDAI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP40345 110 Nm
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-H0-104
Anlage-Nr. : 9a
Seite : 2/6
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
Typ(en): ABE / EG-Genehmigung(en):
MC e4*2001/116*0103*..
MCT e4*2001/116*0110*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 bis 82 Hyundai Accent 185/50R16 A02) bis A10)
A01) K03) K45) M00) BF1)
195/45R16
205/45R16
A01) K03) K04) K45)
Typ(en): ABE / EG-Genehmigung(en):
BC3 e5*2007/46*0121*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 88 Hyundai Bayon 195/50R16 A01) bis A10)
(Serien Reifen G01) A11) BF1) E57) K01)
185/65R15, 195/55R16
oder 215/45R17) 195/55R16
205/50R16
205/55R16
215/50R16
K04)
Typ(en): ABE / EG-Genehmigung(en):
TB e4*98/14*0066*..
TBI e4*2001/116*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
46 bis 81 Hyundai Getz 195/40R16 A01) bis A10)
BF1) K03) K16)
195/45R16
205/40R16
K04)
Typ(en): ABE / EG-Genehmigung(en):
IA e11*2007/46*1008*..
IA e5*2007/46*1086*..
IA-HME e13*2007/46*1602*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 64 Hyundai I10 195/45R16 A01) bis A10)
(mit kleinsten BF1) K01) K02) K13) K25)
Serienreifen 175/..) K28)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-H0-104
Anlage-Nr. : 9a
Seite : 3/6
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
Typ(en): ABE / EG-Genehmigung(en):
AC3 e5*2007/46*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 74 Hyundai i10, i10 N-Line 195/45R16 A01) bis A10)
BF1) K01)
205/40R16
K04)
Typ(en): ABE / EG-Genehmigung(en):
PB e11*2001/116*0333*..
PBT e11*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Hyundai i20 185/50R16 A01) bis A10)
M00) BF1) K01) K04) S08)
195/50R16
K49)
205/45R16
215/45R16
K21) K49)
Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB e5*2007/46*1087*..
GB-HME e13*2007/46*1603*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Hyundai I20, I20 Coupe 185/55R16 A01) bis A10)
(3-/5-Türer, M00) BF1) K01) K04)
Fahrzeugausführungen
die serienmäßig 195/50R16
AUCH mit 16- oder 17- K14)
Zoll Reifen ausgerüstet
sind oder diese in den
COC Papieren
eingetragen haben)
Typ(en): ABE / EG-Genehmigung(en):
GB e11*2007/46*1600*..
GB e5*2007/46*1087*..
GB-HME e13*2007/46*1603*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Hyundai I20, I20 Coupe 185/55R16 A01) bis A10)
(3-/5-Türer, M00) BF1) K01) K04)
Fahrzeugausführungen
die serienmäßig NUR mit 195/50R16
15 Zoll Reifen K14)
ausgerüstet sind)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-H0-104
Anlage-Nr. : 9a
Seite : 4/6
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
Typ(en): ABE / EG-Genehmigung(en):
BC3 e5*2007/46*0121*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 88 Hyundai i20 185/55R16 A01) bis A10)
K04) M00) A11) BF1) K01)
195/55R16
K04)
205/50R16
K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-H0-104
Anlage-Nr. : 9a
Seite : 5/6
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP40345
Anzugsmoment: 110 Nm
E57) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit der Reifengröße 185/65R15,
195/55R16 oder 215/45R17 ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassensind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-H0-104
Anlage-Nr. : 9a
Seite : 6/6
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K45) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
K49) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis 200 mm vor der
Radmitte um 10 mm aufzuweiten.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ
ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
S08) An Achse 1 sind die auf der Radanlagefläche überstehenden Kreuzschlitzschrauben zu
entfernen.
Die Anlage 9a mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ SL2.6704 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 29.07.2021
