Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48106
Nr. : RA-000593-B0-104
Anlage-Nr. : 25

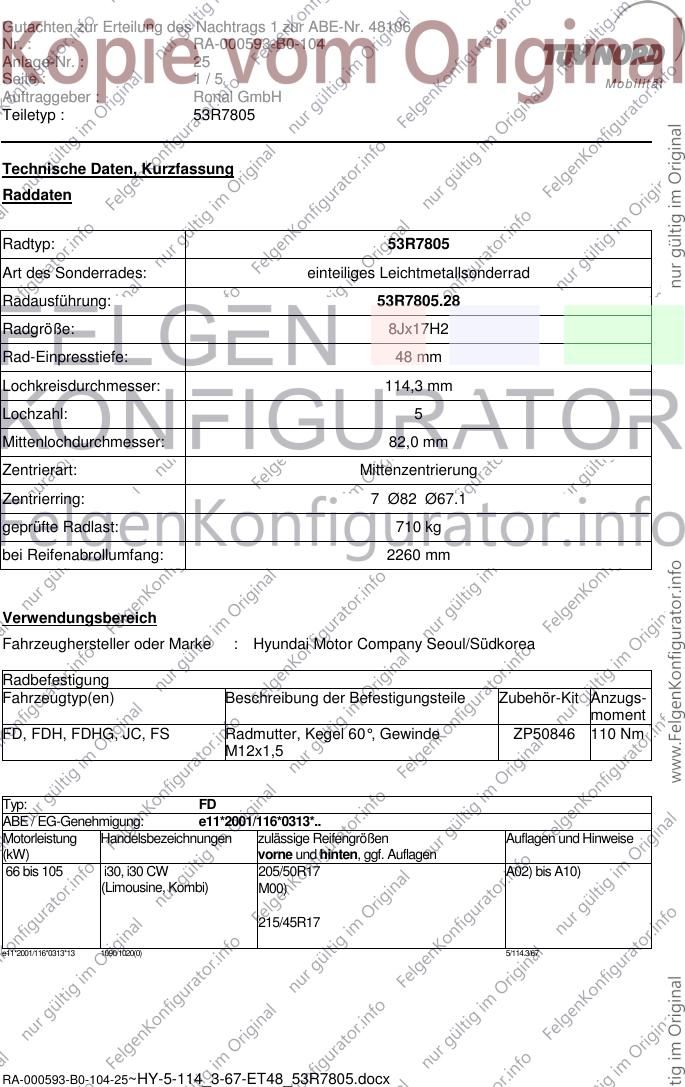

Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 53R7805.28
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 48 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2260 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Hyundai Motor Company Seoul/Südkorea
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
FD, FDH, FDHG, JC, FS Radmutter, Kegel 60°, Gewinde ZP50846 110 Nm
M12x1,5
Typ: FD
ABE / EG-Genehmigung: e11*2001/116*0313*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 i30, i30 CW 205/50R17 A02) bis A10)
(Limousine, Kombi) M00)
215/45R17
e11*2001/116*0313*13 1090/1020(0) 5/114.3/67
RA-000593-B0-104-25~HY-5-114_3-67-ET48_53R7805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48106
Nr. : RA-000593-B0-104
Anlage-Nr. : 25

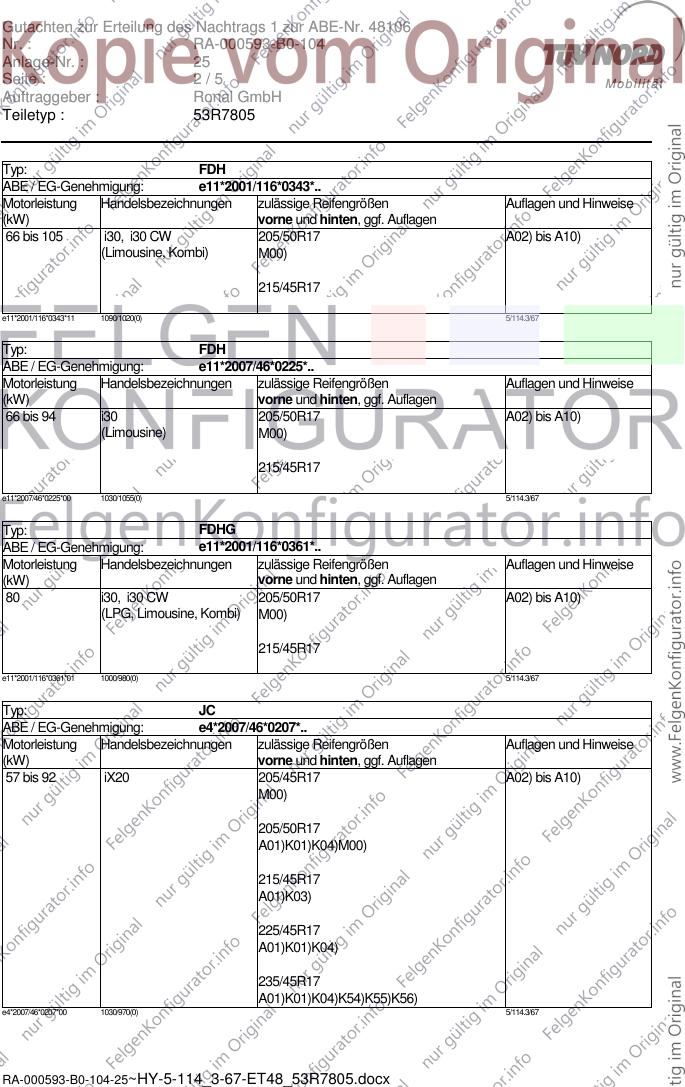

Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7805
Typ: FDH
ABE / EG-Genehmigung: e11*2001/116*0343*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 i30, i30 CW 205/50R17 A02) bis A10)
(Limousine, Kombi) M00)
215/45R17
e11*2001/116*0343*11 1090/1020(0) 5/114.3/67
Typ: FDH
ABE / EG-Genehmigung: e11*2007/46*0225*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 94 i30 205/50R17 A02) bis A10)
(Limousine) M00)
215/45R17
e11*2007/46*0225*00 1030/1055(0) 5/114.3/67
Typ: FDHG
ABE / EG-Genehmigung: e11*2001/116*0361*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 i30, i30 CW 205/50R17 A02) bis A10)
(LPG, Limousine, Kombi) M00)
215/45R17
e11*2001/116*0361*01 1000/980(0) 5/114.3/67
Typ: JC
ABE / EG-Genehmigung: e4*2007/46*0207*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 92 iX20 205/45R17 A02) bis A10)
M00)
205/50R17
A01)K01)K04)M00)
215/45R17
A01)K03)
225/45R17
A01)K01)K04)
235/45R17
A01)K01)K04)K54)K55)K56)
e4*2007/46*0207*00 1030/970(0) 5/114.3/67
RA-000593-B0-104-25~HY-5-114_3-67-ET48_53R7805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48106
Nr. : RA-000593-B0-104
Anlage-Nr. : 25

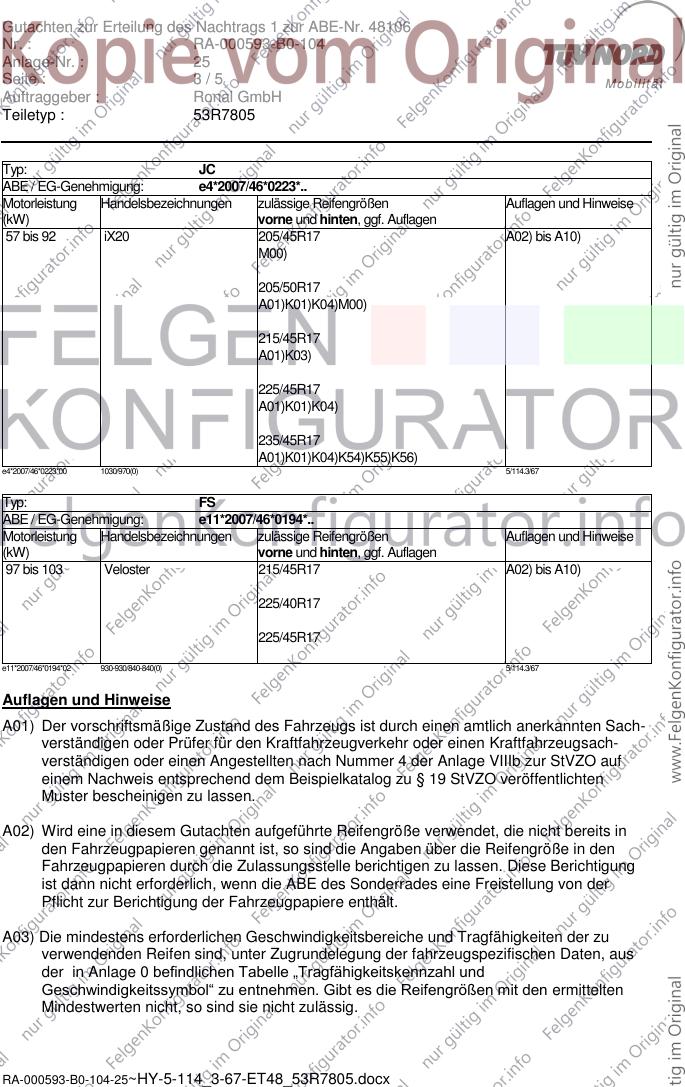

Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7805
Typ: JC
ABE / EG-Genehmigung: e4*2007/46*0223*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 92 iX20 205/45R17 A02) bis A10)
M00)
205/50R17
A01)K01)K04)M00)
215/45R17
A01)K03)
225/45R17
A01)K01)K04)
235/45R17
A01)K01)K04)K54)K55)K56)
e4*2007/46*0223*00 1030/970(0) 5/114.3/67
Typ: FS
ABE / EG-Genehmigung: e11*2007/46*0194*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
97 bis 103 Veloster 215/45R17 A02) bis A10)
225/40R17
225/45R17
e11*2007/46*0194*02 930-930/840-840(0) 5/114.3/67
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000593-B0-104-25~HY-5-114_3-67-ET48_53R7805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48106
Nr. : RA-000593-B0-104
Anlage-Nr. : 25

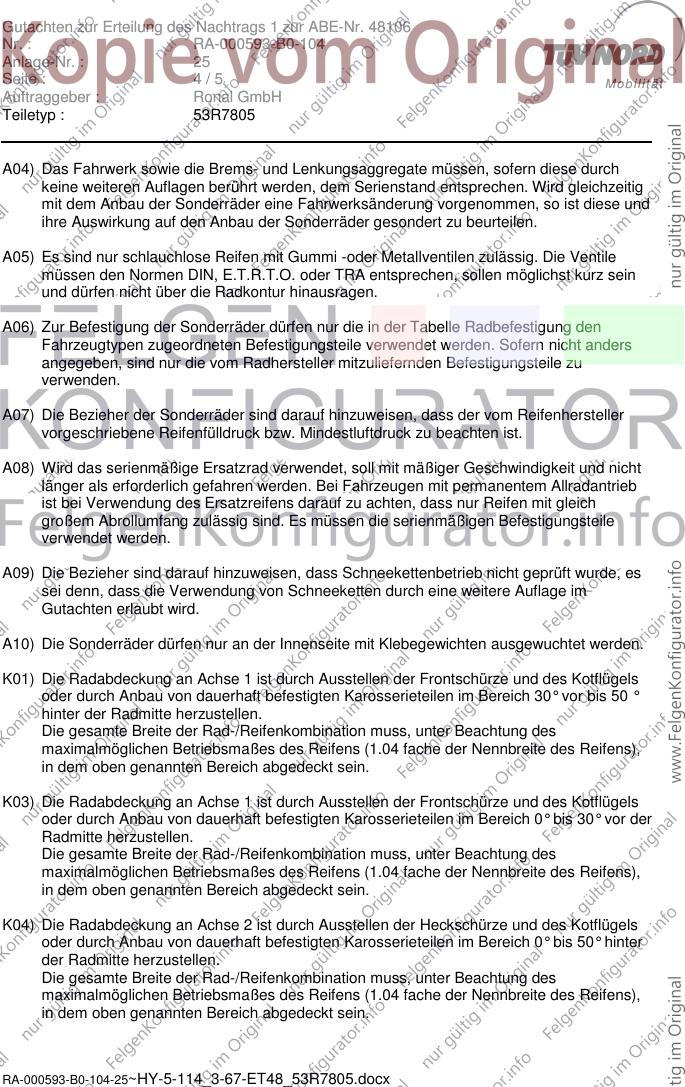

Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7805
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000593-B0-104-25~HY-5-114_3-67-ET48_53R7805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48106
Nr. : RA-000593-B0-104
Anlage-Nr. : 25

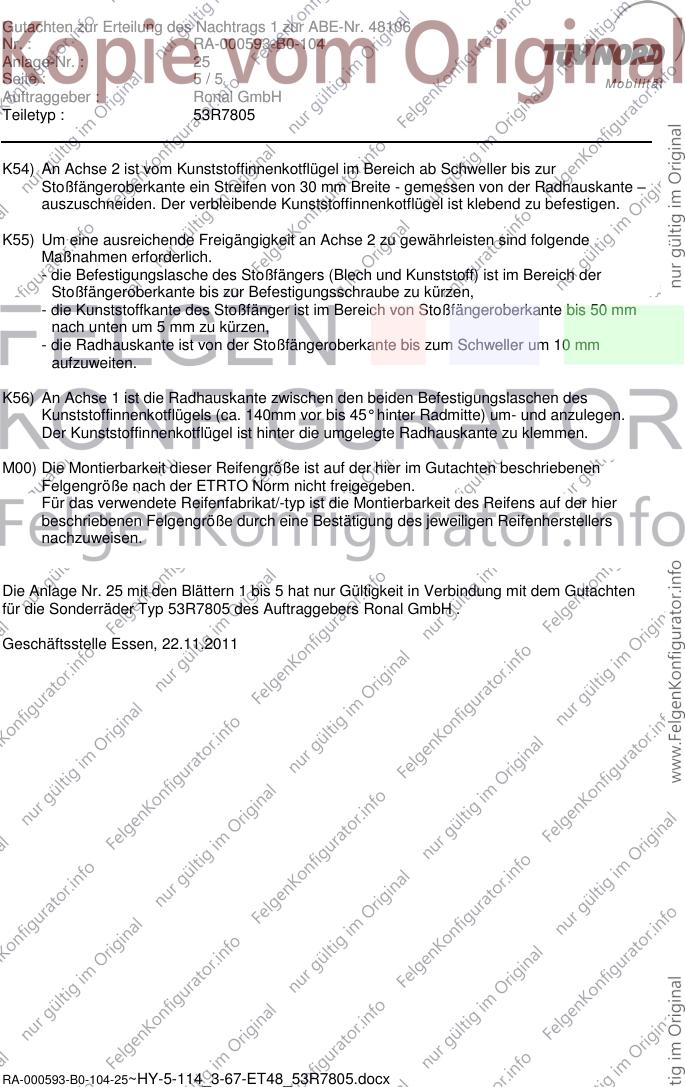

Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7805
K54) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Schweller bis zur
Stoßfängeroberkante ein Streifen von 30 mm Breite - gemessen von der Radhauskante –
auszuschneiden. Der verbleibende Kunststoffinnenkotflügel ist klebend zu befestigen.
K55) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende
Maßnahmen erforderlich.
- die Befestigungslasche des Stoßfängers (Blech und Kunststoff) ist im Bereich der
Stoßfängeroberkante bis zur Befestigungsschraube zu kürzen,
- die Kunststoffkante des Stoßfänger ist im Bereich von Stoßfängeroberkante bis 50 mm
nach unten um 5 mm zu kürzen,
- die Radhauskante ist von der Stoßfängeroberkante bis zum Schweller um 10 mm
aufzuweiten.
K56) An Achse 1 ist die Radhauskante zwischen den beiden Befestigungslaschen des
Kunststoffinnenkotflügels (ca. 140mm vor bis 45° hinter Radmitte) um- und anzulegen.
Der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
Die Anlage Nr. 25 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 22.11.2011
