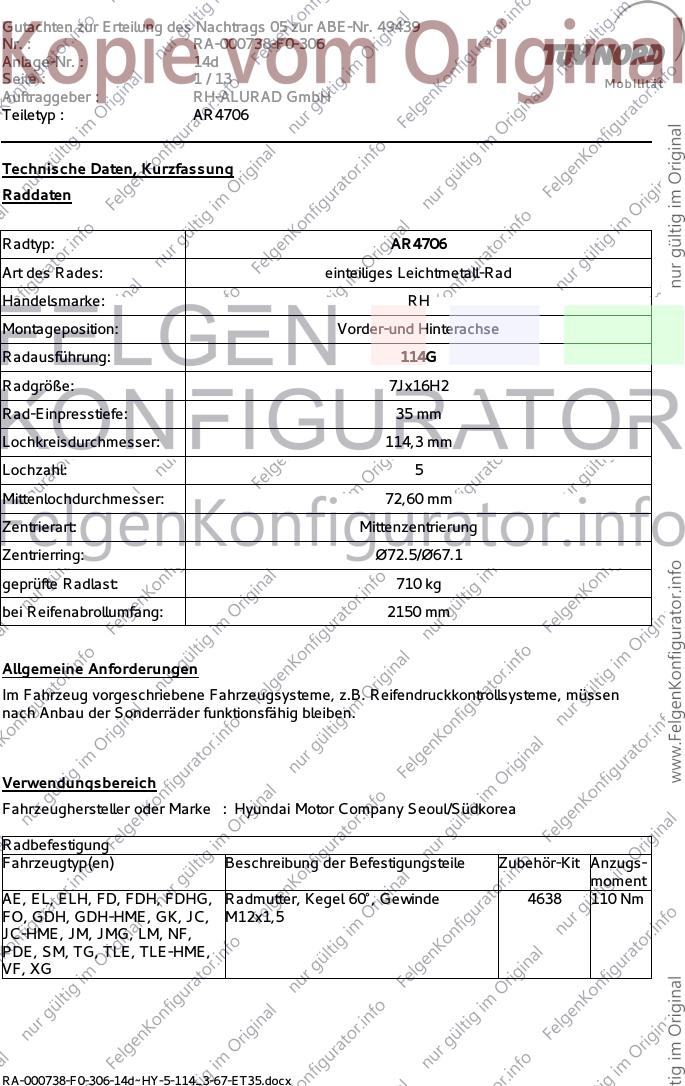

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4706
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 114G
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø67.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2150 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Hyundai Motor Company Seoul/Südkorea
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AE, EL, ELH, FD, FDH, FDHG, Radmutter, Kegel 60°, Gewinde 4638 110 Nm
FO, GDH, GDH-HME, GK, JC, M12x1,5
JC-HME, JM, JMG, LM, NF,
PDE, SM, TG, TLE, TLE-HME,
VF, XG
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ: FO
ABE / EG-Genehmigung: e11*98/14*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 127 Trajet 215/60R16 A02) bis A10)
225/55R16
A01)K15)
e11*98/14*0130*08E min1280/1310max 1330/1330 5/114,3/67
Typ: SM
ABE / EG-Genehmigung: e11*98/14*0162*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 107 Santa Fe (2WD) 225/70R16 A02) bis A10)
G1K)
235/60R16
83 bis 127 Santa Fe (4WD) 225/70R16 A02) bis A10)
235/60R16
A01)G01)
e11*98/14*0162*12E 1290/1370 –4WD; 1250/1300-2WD 5/114,3/67
Typ: GK
ABE / EG-Genehmigung: e11*98/14*0186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 123 Coupe 205/50R16 A01) bis A10)
K39)
205/55R16
225/45R16
K03)
225/50R16
K03)K40)
e11*98/14*0186*07E 1015/ 880 5/114,3/67
Typ: XG
ABE / EG-Genehmigung: e11*98/14*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 145 XG250 205/55R16 M+S A02) bis A10)
XG300
XG350; 205/60R16
XG25, XG30 A01)K41)
(ab EG-Genehmigungs-Nr.
e11*98/14*0109*05) 215/55R16
A01)K15)K41)
e11*98/14*0109*06E 1230/1095 5/114,3/67
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
FD e11*2001/116*0313*..
FDH e11*2001/116*0343*..
FDHG e11*2001/116*0361*..
FDH e11*2007/46*0225*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 Hyundai i30, i30CW 195/60R16 A02) bis A10)
(Limousine, Kombi) A01)A93)K03)K04)
205/55R16
A01)A93)K01)K04)
215/50R16
A01)K01)K04)
225/50R16
A01)K01)K04)K21)K45)
Typ(en): ABE / EG-Genehmigung(en):
PDE e11*2007/46*3807*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 103 Hyundai i30 195/55R16 A02) bis A10)
(5-Türer, Kombi) A01)K01)K04)N205)
195/55R16 M+S
A01)K01)K04)
195/60R16
A01)G0E)K01)K04)N205)
195/60R16 M+S
A01)G0E)K01)K04)
205/55R16
A01)K01)K02)
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
EL e11*2007/46*0104*..
LM e11*2007/46*0128*..
ELH e11*2007/46*0192*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Hyundai IX35 215/65R16 A02) bis A10)
A01)K01) EF0)
215/70R16
A01)K01)
225/65R16
A01)K01)K04)
235/60R16
A01)K01)K02)
235/65R16
A01)K01)K02)K52)
245/60R16
A01)K01)K02)
255/55R16
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
AE e4*2007/46*1157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Hyundai Ioniq 195/55R16 A02) bis A10)
(Nur Fahrzeuge mit A01)K01)K02)N205) EF0)
Hybridantrieb)
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
VF e4*2007/46*0263*..
VF e4*2007/46*0264*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 130 Hyundai I40 205/60R16 A02) bis A10)
(Kombi) EF0)
215/60R16
A01)G03)K02)K03)
225/55R16
A01)K01)K02)
235/55R16
A01)G03)K01)K02)K13)K22)K25)
245/50R16
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
JC-HME e13*2007/46*1605*..
JC e4*2007/46*0207*..
JC e4*2007/46*0223*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 94 Hyundai IX20 195/55R16 A02) bis A10)
A01)K01)K04)
195/60R16
A01)K01)K04)
205/55R16
A01)K01)K02)
215/50R16
A01)K01)K02)K55)
215/55R16
A01)G1D)K01)K02)K54)K55)K56)
225/50R16
A01)K01)K02)K54)K55)K56)
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
GDH e11*2007/46*0337*..
GDH e11*2007/46*0338*..
GDH-HME e13*2007/46*1604*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 100 Hyundai i30, i30CW 195/55R16 A02) bis A10)
(3-Türer, 5-Türer, Kombi) A01)A93)K04)N205)
195/60R16
A01)G0E)K04)K25)K58)N205)
205/55R16
A01)K01)K02)K25)K58)
215/50R16
A01)K01)K02)
225/50R16
A01)K01)K02)K25)K28)K58)
Typ(en): ABE / EG-Genehmigung(en):
TG e4*2001/116*0099*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 191 Hyundai Grandeur 225/60R16 A02) bis A10)
A93)
235/60R16
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
NF e11*2001/116*0241*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 184 Hyundai Sonata 215/55R16 A02) bis A10)
A01)A93)K01)
215/60R16
A01)A93)K01)K15)K21)
225/55R16
A01)A93)K01)K04)K15)K21)
235/50R16
A01)A93)K01)K04)K15)K21)
235/55R16
A01)K01)K04)K15)K21)
245/50R16
A01)K01)K04)K15)K21)
Typ(en): ABE / EG-Genehmigung(en):
JMG e11*2001/116*0355*..
JM e4*2001/116*0087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 129 Hyundai Tucson 205/65R16 M+S A02) bis A10)
A01)A93)K03)
205/70R16 M+S
A01)A93)K03)
215/65R16
A01)A93)K01)K04)
225/60R16
A01)A93)K01)K04)
235/60R16
A01)K01)K04)
245/55R16
A01)K01)K04)
255/55R16
A01)K01)K02)
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
TLE e11*2007/46*2724*..
TLE-HME e13*2007/46*1612*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 136 Hyundai Tucson 215/65R16 A02) bis A10)
A01)A93a)K01)K04) B33)EF0)
215/70R16
A01)K01)K04)
225/65R16
A01)K01)K02)
235/60R16
A01)K01)K02)
245/60R16
A01)K01)K02)
255/55R16
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
XG e11*98/14*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 145 Hyundai XG 195/60R16 M+S A02) bis A10)
205/55R16
205/60R16
A01)K15)K28)K41)
215/50R16
A01)K15)K41)
215/55R16
A01)K15)K41)
225/50R16
A01)K15)K41)
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummiventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B33) Nicht zulässig an Fahrzeugausführungen mit elektrisch betätigter Parkbremse.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G03) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/45R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G0E) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
225/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G1K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/70R16 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d

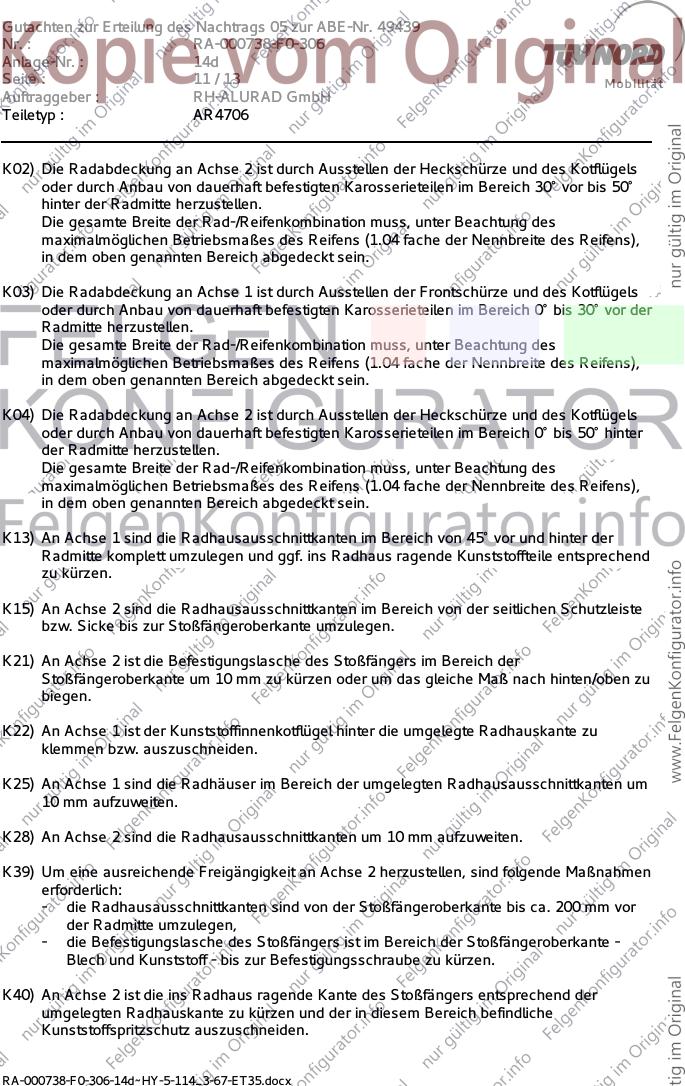

Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K39) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte umzulegen,
- die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante -
Blech und Kunststoff - bis zur Befestigungsschraube zu kürzen.
K40) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen und der in diesem Bereich befindliche
Kunststoffspritzschutz auszuschneiden.
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d

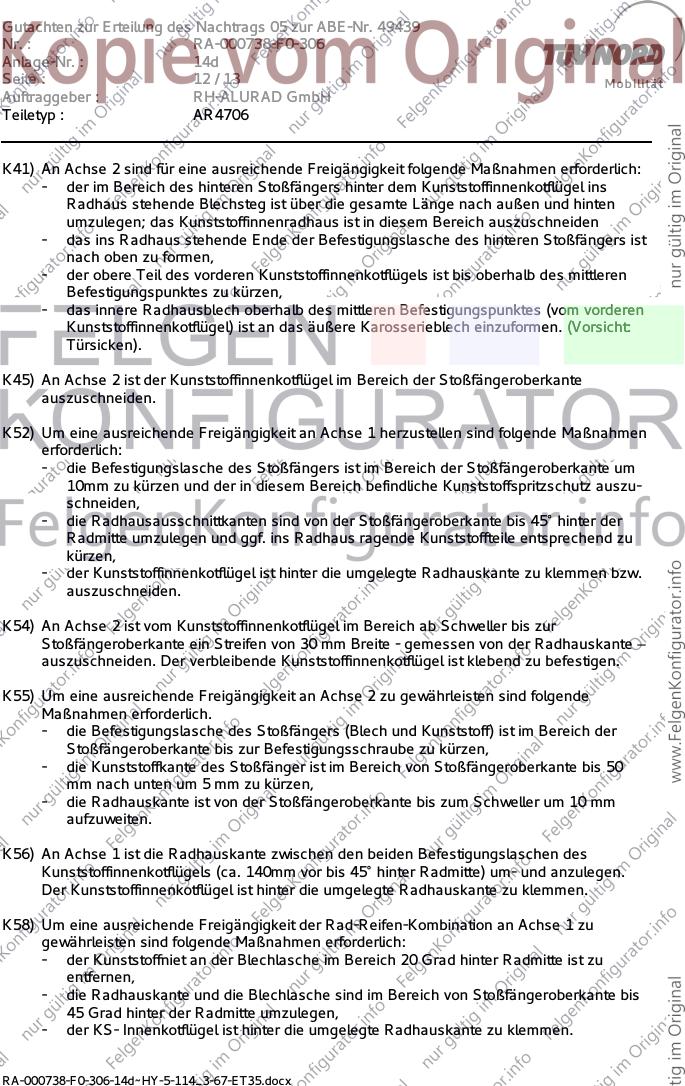

Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
K41) An Achse 2 sind für eine ausreichende Freigängigkeit folgende Maßnahmen erforderlich:
- der im Bereich des hinteren Stoßfängers hinter dem Kunststoffinnenkotflügel ins
Radhaus stehende Blechsteg ist über die gesamte Länge nach außen und hinten
umzulegen; das Kunststoffinnenradhaus ist in diesem Bereich auszuschneiden
- das ins Radhaus stehende Ende der Befestigungslasche des hinteren Stoßfängers ist
nach oben zu formen,
- der obere Teil des vorderen Kunststoffinnenkotflügels ist bis oberhalb des mittleren
Befestigungspunktes zu kürzen,
- das innere Radhausblech oberhalb des mittleren Befestigungspunktes (vom vorderen
Kunststoffinnenkotflügel) ist an das äußere Karosserieblech einzuformen. (Vorsicht:
Türsicken).
K45) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
K52) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante um
10mm zu kürzen und der in diesem Bereich befindliche Kunststoffspritzschutz auszu-
schneiden,
- die Radhausausschnittkanten sind von der Stoßfängeroberkante bis 45° hinter der
Radmitte umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K54) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Schweller bis zur
Stoßfängeroberkante ein Streifen von 30 mm Breite - gemessen von der Radhauskante –
auszuschneiden. Der verbleibende Kunststoffinnenkotflügel ist klebend zu befestigen.
K55) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende
Maßnahmen erforderlich.
- die Befestigungslasche des Stoßfängers (Blech und Kunststoff) ist im Bereich der
Stoßfängeroberkante bis zur Befestigungsschraube zu kürzen,
- die Kunststoffkante des Stoßfänger ist im Bereich von Stoßfängeroberkante bis 50
mm nach unten um 5 mm zu kürzen,
- die Radhauskante ist von der Stoßfängeroberkante bis zum Schweller um 10 mm
aufzuweiten.
K56) An Achse 1 ist die Radhauskante zwischen den beiden Befestigungslaschen des
Kunststoffinnenkotflügels (ca. 140mm vor bis 45° hinter Radmitte) um- und anzulegen.
Der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K58) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet an der Blechlasche im Bereich 20 Grad hinter Radmitte ist zu
entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von Stoßfängeroberkante bis
45 Grad hinter der Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14d
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 14d mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ AR4706 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 14.09.2017
RA-000738-F0-306-14d~HY-5-114_3-67-ET35.docx
