Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 3a
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL3.1905
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL3.1905.28
Radgröße: 9Jx21H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: 1000 kg
bei Reifenabrollumfang: 2420 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Hyundai Motor Company Seoul/Südkorea
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
DM, EL, ELH, EN, LM Radmutter, Kegel 60°, Gewinde ZP50846 120 Nm
M12x1,5
Typ(en): ABE / EG-Genehmigung(en):
EN e9*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
176 bis 184 Hyundai iX55 265/40R21 A02) bis A10)
A01)K01)K04)K50)K51)
RA-000714-D0-104-03a~HY-5-114_3-67-ET30_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 3a

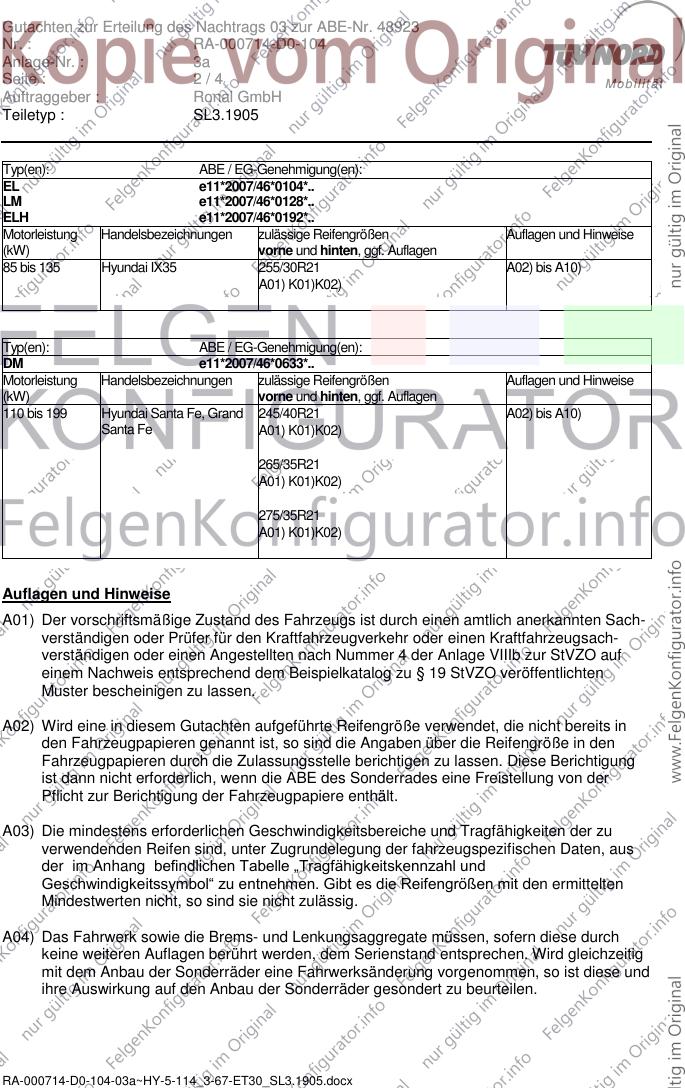

Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905
Typ(en): ABE / EG-Genehmigung(en):
EL e11*2007/46*0104*..
LM e11*2007/46*0128*..
ELH e11*2007/46*0192*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Hyundai IX35 255/30R21 A02) bis A10)
A01) K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
DM e11*2007/46*0633*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 199 Hyundai Santa Fe, Grand 245/40R21 A02) bis A10)
Santa Fe A01) K01)K02)
265/35R21
A01) K01)K02)
275/35R21
A01) K01)K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000714-D0-104-03a~HY-5-114_3-67-ET30_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 3a
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000714-D0-104-03a~HY-5-114_3-67-ET30_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 3a
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905
K50) Um eine ausreichende Freigängigkeit an Achse 1 zu gewährleisten, sind folgende
Maßnahmen erforderlich:
- die auf der Radhauskante angebrachte Kunststoffverbreiterung ist bis zur
Blechradhauskante zu kürzen,
- der im Bereich zwischen Radmitte und Stoßfängeroberkante befindliche Kunststoffniet
zur Befestigung des Kunststoffinnenkotflügels ist zu entfernen und die
dahinterliegende Blechlasche nach außen zu biegen,
- die Kunststoffausbuchtungen im Bereich der Stoßfängeroberkante und im Bereich
zwischen Stoßfängeroberkante und Radmitte sind warm einzuformen,
- der eingeformte Kunststoffinnenkotflügel ist im Bereich zwischen Stoßfängeroberkante
und Radmitte mit Karosseriekleber an der umgebogenen Blechlasche zu befestigen
K51) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten, sind folgende
Maßnahmen erforderlich:
- die Ausbuchtung des Kunststoffinnenkotflügel ist im Bereich der Stoßfängeroberkante
auszuschneiden,
- die Ausbuchtung des Kunststoffinnenkotflügel unterhalb der Stoßfängeroberkante ist
bis 100 mm unterhalb der Stoßfängeroberkante warm einzuformen
- die im Bereich der Radmitte befindliche Befestigungslasche der auf der Radhauskante
aufgesetzten Kunststoffverbreiterung (inklusive der dahinterliegenden Blechlasche) ist
entsprechend der restlichen Kunststoffverbreiterung zu kürzen
- die Kunststoffverbreiterung ist mit Karosseriekleber an der Blechradhauskante zu
befestigen.
Die Anlage Nr. 3a mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL3.1905 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 18.01.2017
