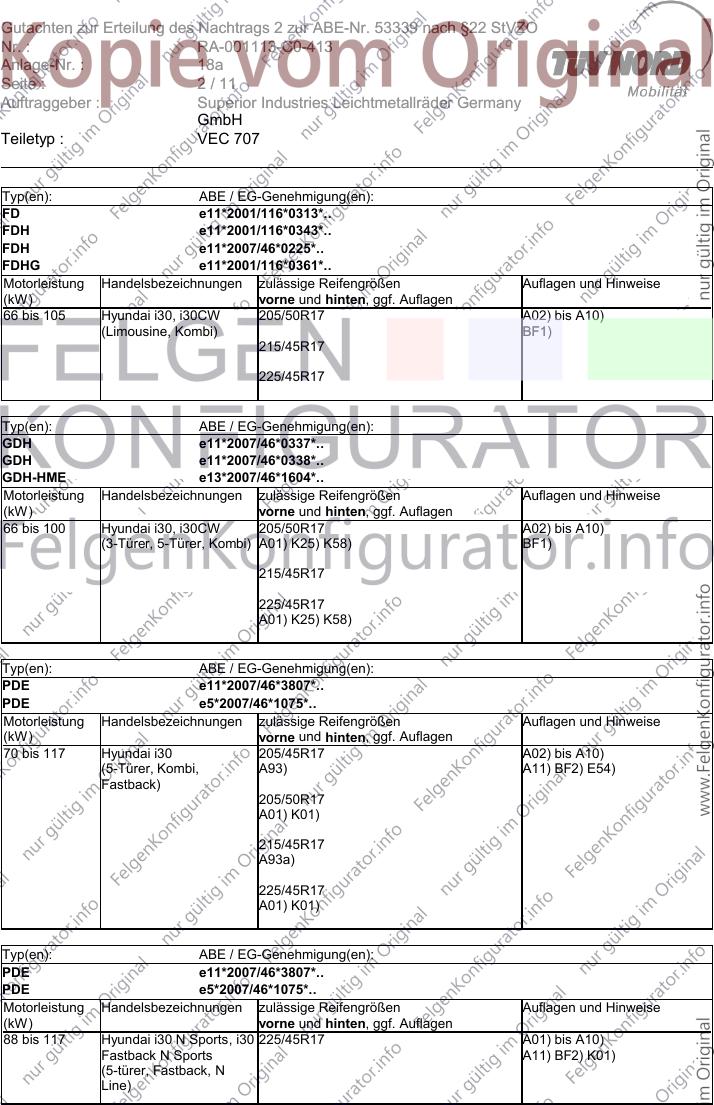

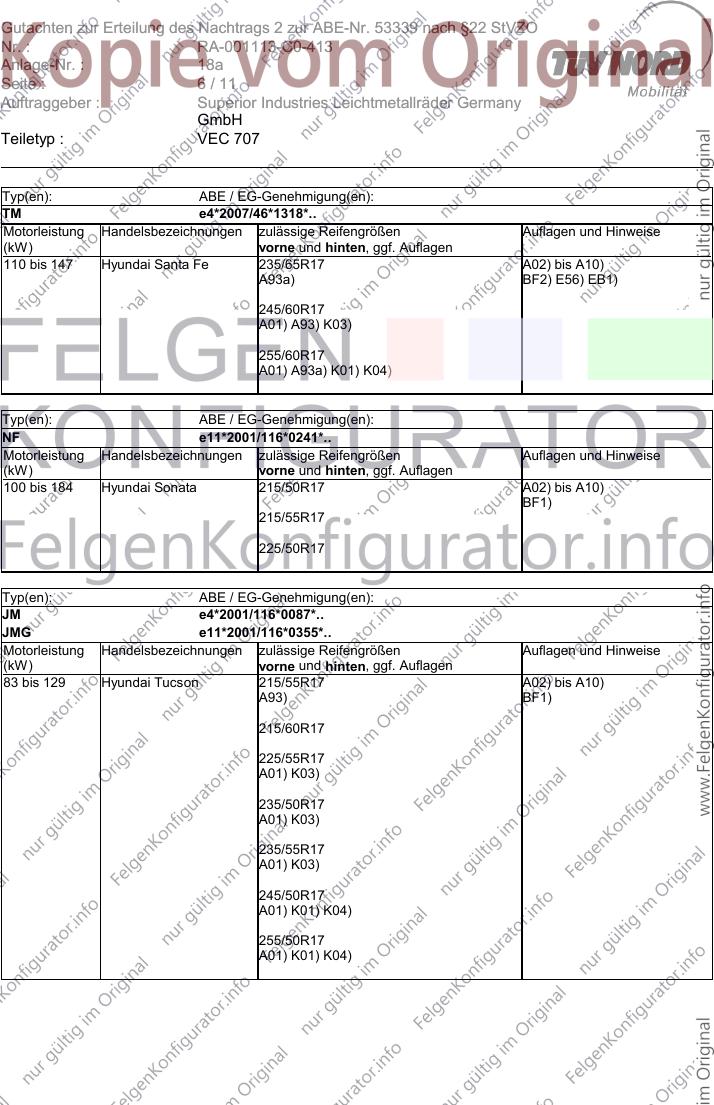

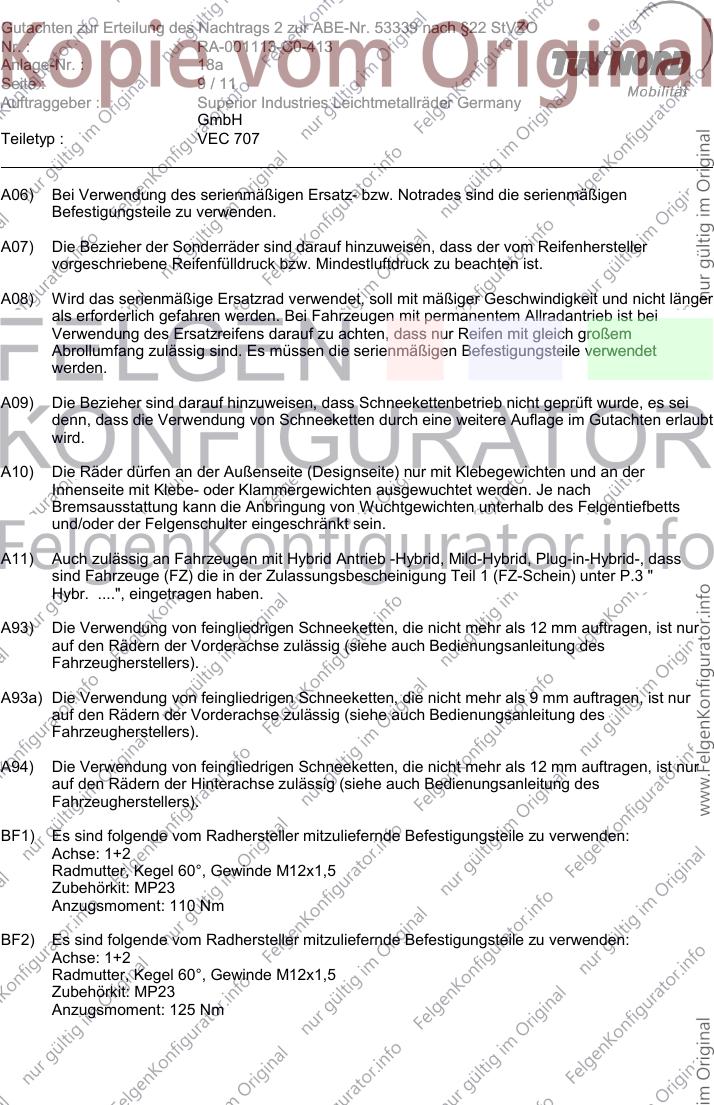

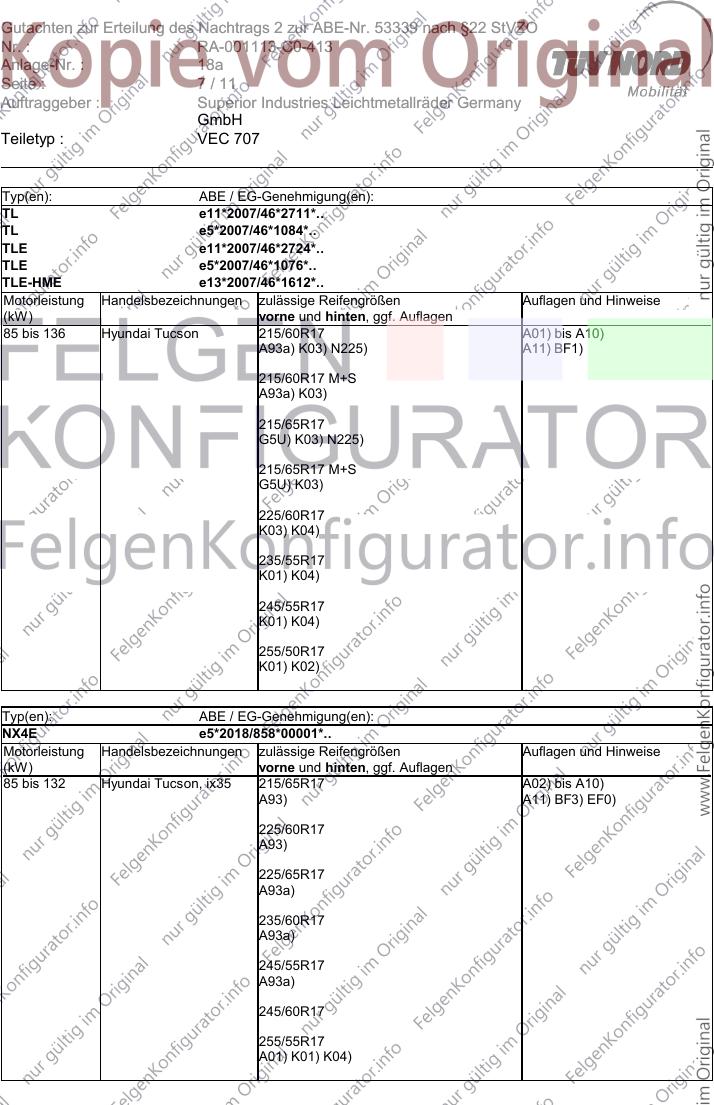

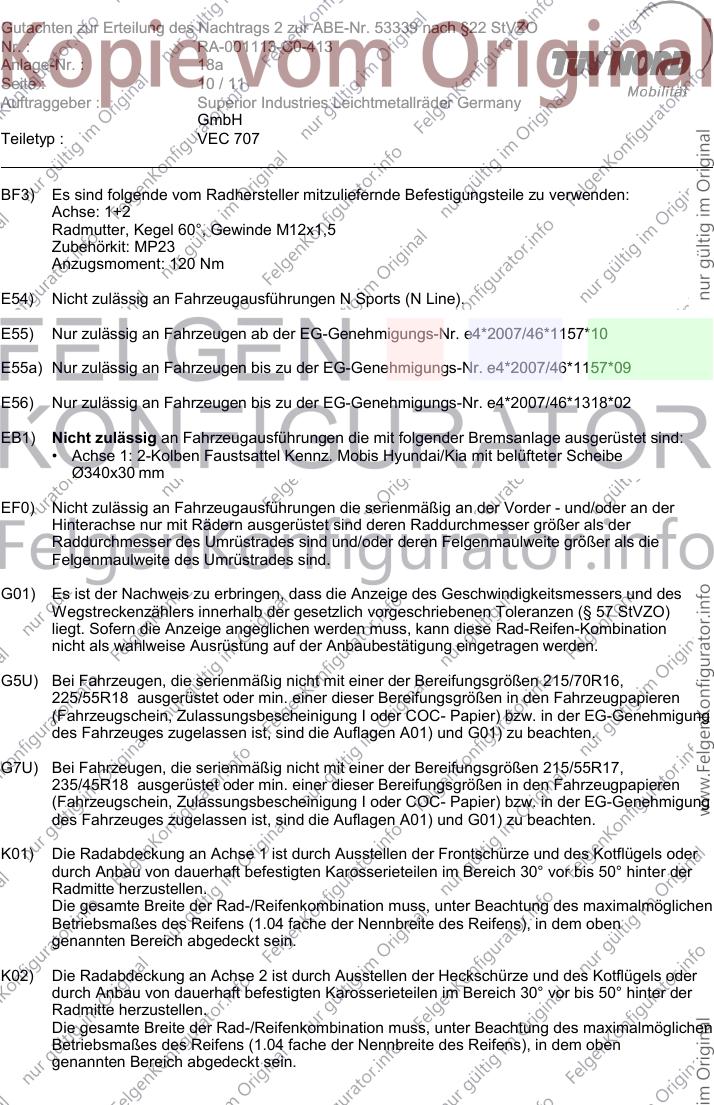

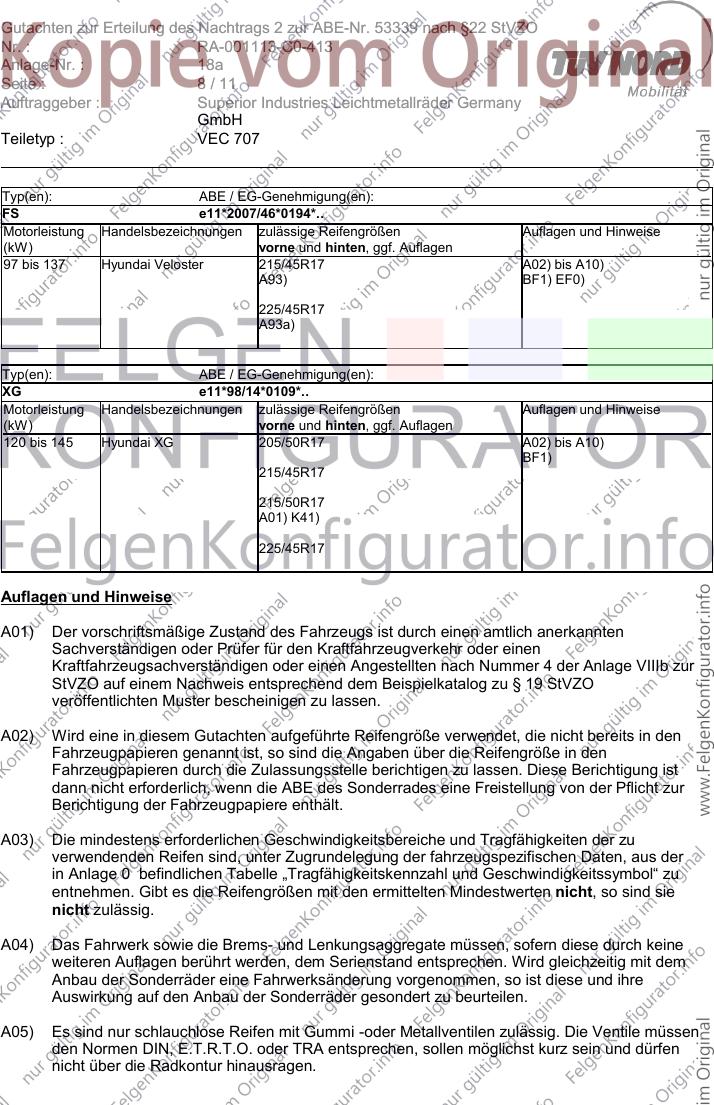

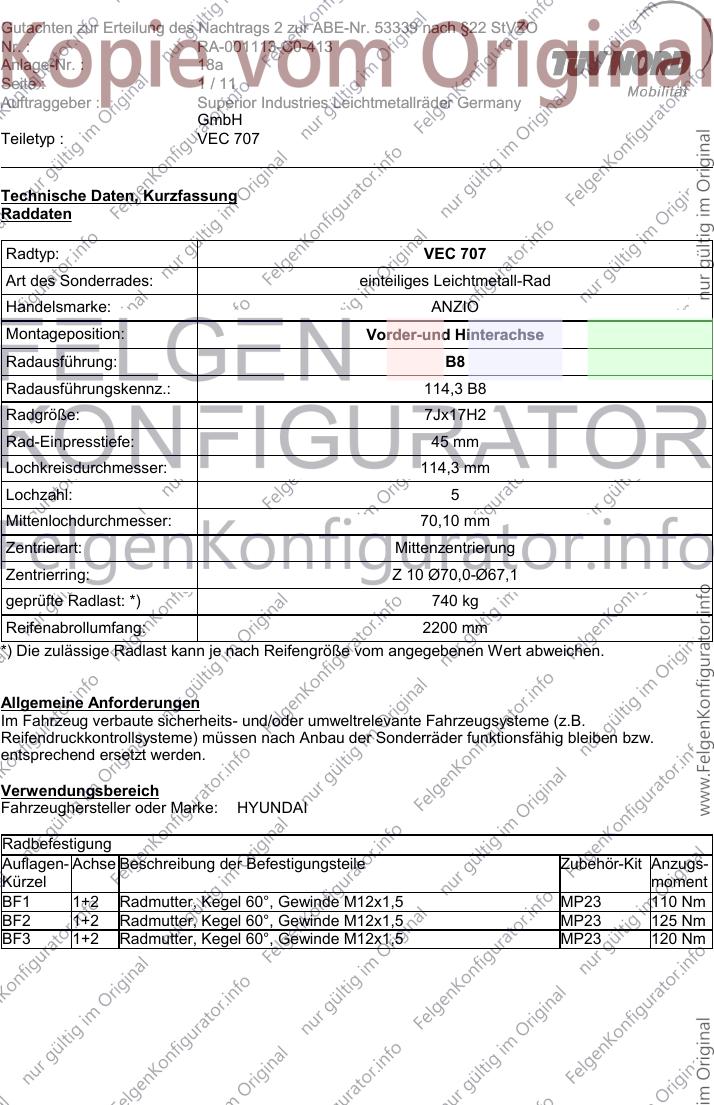

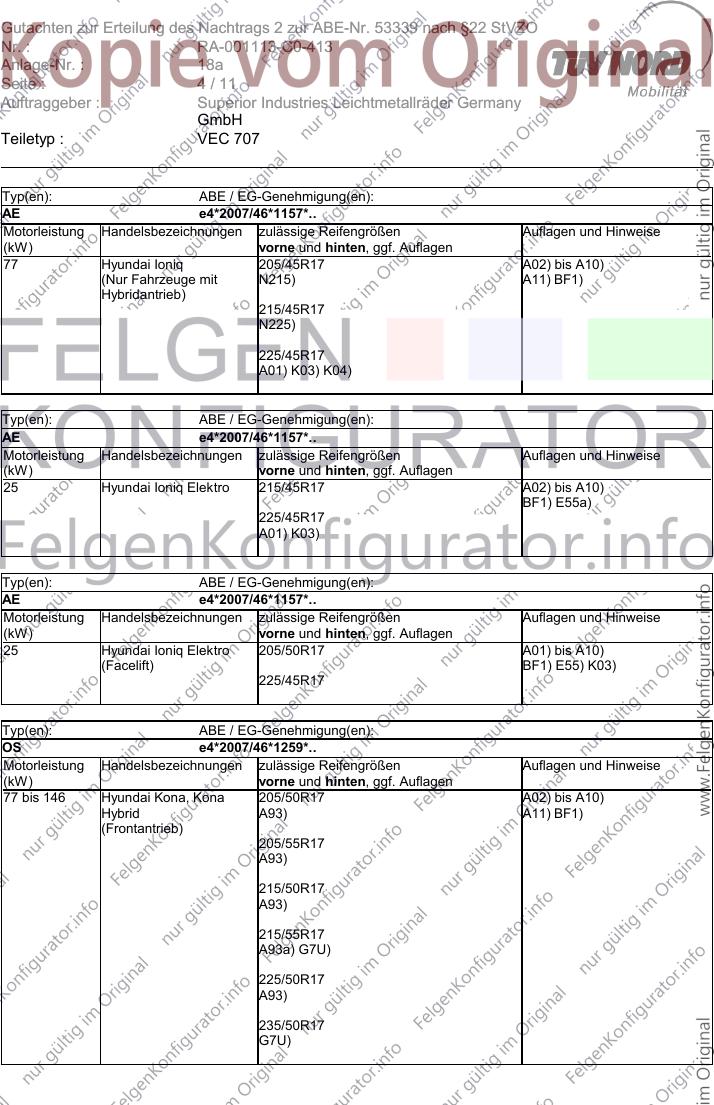

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 1 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Technische Daten, Kurzfassung
Raddaten
Radtyp: VEC 707
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ANZIO
Montageposition: Vorder-und Hinterachse
Radausführung: B8
Radausführungskennz.: 114,3 B8
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 70,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: Z 10 Ø70,0-Ø67,1
geprüfte Radlast: *) 740 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: HYUNDAI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 MP23 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 MP23 125 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 MP23 120 Nm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 2 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Typ(en): ABE / EG-Genehmigung(en):
FD e11*2001/116*0313*..
FDH e11*2001/116*0343*..
FDH e11*2007/46*0225*..
FDHG e11*2001/116*0361*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 Hyundai i30, i30CW 205/50R17 A02) bis A10)
(Limousine, Kombi) BF1)
215/45R17
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
GDH e11*2007/46*0337*..
GDH e11*2007/46*0338*..
GDH-HME e13*2007/46*1604*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 100 Hyundai i30, i30CW 205/50R17 A02) bis A10)
(3-Türer, 5-Türer, Kombi) A01) K25) K58) BF1)
215/45R17
225/45R17
A01) K25) K58)
Typ(en): ABE / EG-Genehmigung(en):
PDE e11*2007/46*3807*..
PDE e5*2007/46*1075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 117 Hyundai i30 205/45R17 A02) bis A10)
(5-Türer, Kombi, A93) A11) BF2) E54)
Fastback)
205/50R17
A01) K01)
215/45R17
A93a)
225/45R17
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
PDE e11*2007/46*3807*..
PDE e5*2007/46*1075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 117 Hyundai i30 N Sports, i30 225/45R17 A01) bis A10)
Fastback N Sports A11) BF2) K01)
(5-türer, Fastback, N
Line)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a

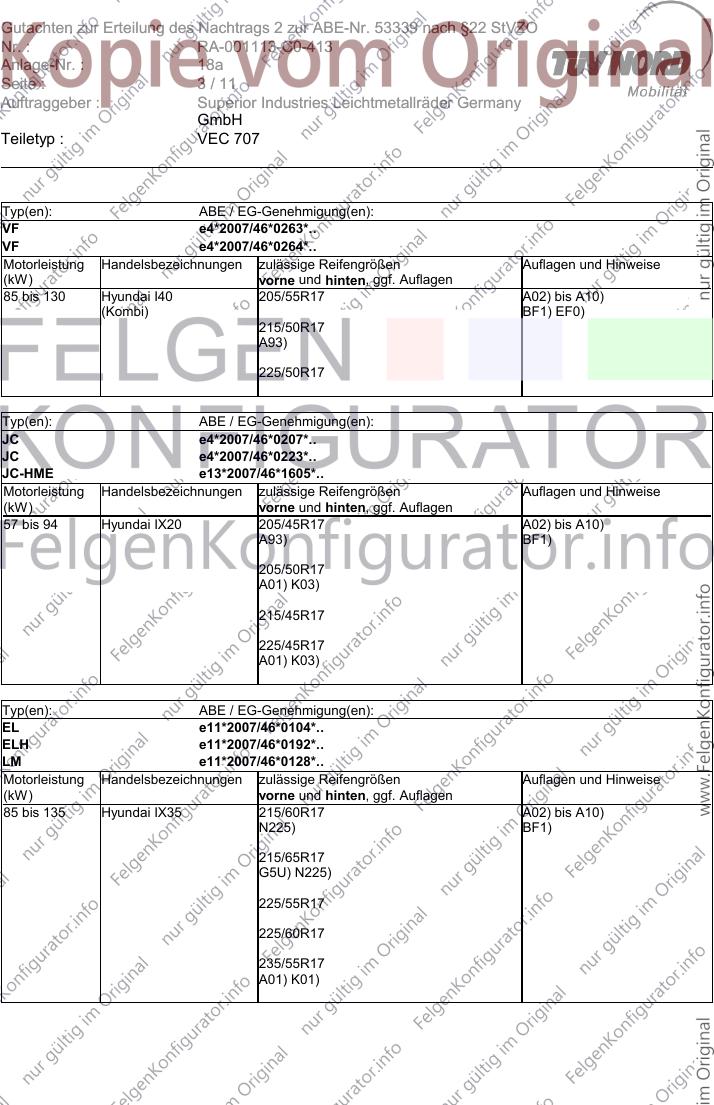

Seite : 3 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Typ(en): ABE / EG-Genehmigung(en):
VF e4*2007/46*0263*..
VF e4*2007/46*0264*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 130 Hyundai I40 205/55R17 A02) bis A10)
(Kombi) BF1) EF0)
215/50R17
A93)
225/50R17
Typ(en): ABE / EG-Genehmigung(en):
JC e4*2007/46*0207*..
JC e4*2007/46*0223*..
JC-HME e13*2007/46*1605*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 94 Hyundai IX20 205/45R17 A02) bis A10)
A93) BF1)
205/50R17
A01) K03)
215/45R17
225/45R17
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
EL e11*2007/46*0104*..
ELH e11*2007/46*0192*..
LM e11*2007/46*0128*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Hyundai IX35 215/60R17 A02) bis A10)
N225) BF1)
215/65R17
G5U) N225)
225/55R17
225/60R17
235/55R17
A01) K01)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 4 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Typ(en): ABE / EG-Genehmigung(en):
AE e4*2007/46*1157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Hyundai Ioniq 205/45R17 A02) bis A10)
(Nur Fahrzeuge mit N215) A11) BF1)
Hybridantrieb)
215/45R17
N225)
225/45R17
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
AE e4*2007/46*1157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
25 Hyundai Ioniq Elektro 215/45R17 A02) bis A10)
BF1) E55a)
225/45R17
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
AE e4*2007/46*1157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
25 Hyundai Ioniq Elektro 205/50R17 A01) bis A10)
(Facelift) BF1) E55) K03)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
OS e4*2007/46*1259*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 146 Hyundai Kona, Kona 205/50R17 A02) bis A10)
Hybrid A93) A11) BF1)
(Frontantrieb)
205/55R17
A93)
215/50R17
A93)
215/55R17
A93a) G7U)
225/50R17
A93)
235/50R17
G7U)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a

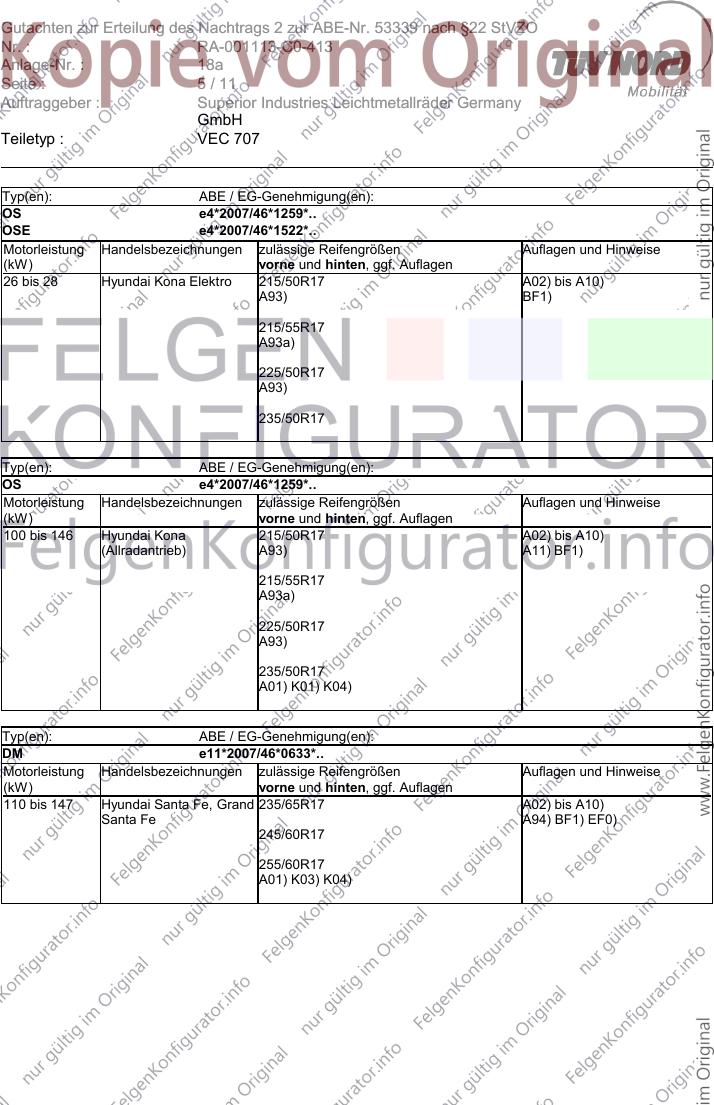

Seite : 5 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Typ(en): ABE / EG-Genehmigung(en):
OS e4*2007/46*1259*..
OSE e4*2007/46*1522*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
26 bis 28 Hyundai Kona Elektro 215/50R17 A02) bis A10)
A93) BF1)
215/55R17
A93a)
225/50R17
A93)
235/50R17
Typ(en): ABE / EG-Genehmigung(en):
OS e4*2007/46*1259*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 146 Hyundai Kona 215/50R17 A02) bis A10)
(Allradantrieb) A93) A11) BF1)
215/55R17
A93a)
225/50R17
A93)
235/50R17
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
DM e11*2007/46*0633*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 147 Hyundai Santa Fe, Grand 235/65R17 A02) bis A10)
Santa Fe A94) BF1) EF0)
245/60R17
255/60R17
A01) K03) K04)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 6 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Typ(en): ABE / EG-Genehmigung(en):
TM e4*2007/46*1318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 147 Hyundai Santa Fe 235/65R17 A02) bis A10)
A93a) BF2) E56) EB1)
245/60R17
A01) A93) K03)
255/60R17
A01) A93a) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
NF e11*2001/116*0241*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 184 Hyundai Sonata 215/50R17 A02) bis A10)
BF1)
215/55R17
225/50R17
Typ(en): ABE / EG-Genehmigung(en):
JM e4*2001/116*0087*..
JMG e11*2001/116*0355*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 129 Hyundai Tucson 215/55R17 A02) bis A10)
A93) BF1)
215/60R17
225/55R17
A01) K03)
235/50R17
A01) K03)
235/55R17
A01) K03)
245/50R17
A01) K01) K04)
255/50R17
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 7 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Typ(en): ABE / EG-Genehmigung(en):
TL e11*2007/46*2711*..
TL e5*2007/46*1084*..
TLE e11*2007/46*2724*..
TLE e5*2007/46*1076*..
TLE-HME e13*2007/46*1612*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 136 Hyundai Tucson 215/60R17 A01) bis A10)
A93a) K03) N225) A11) BF1)
215/60R17 M+S
A93a) K03)
215/65R17
G5U) K03) N225)
215/65R17 M+S
G5U) K03)
225/60R17
K03) K04)
235/55R17
K01) K04)
245/55R17
K01) K04)
255/50R17
K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
NX4E e5*2018/858*00001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 132 Hyundai Tucson, ix35 215/65R17 A02) bis A10)
A93) A11) BF3) EF0)
225/60R17
A93)
225/65R17
A93a)
235/60R17
A93a)
245/55R17
A93a)
245/60R17
255/55R17
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 8 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
Typ(en): ABE / EG-Genehmigung(en):
FS e11*2007/46*0194*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
97 bis 137 Hyundai Veloster 215/45R17 A02) bis A10)
A93) BF1) EF0)
225/45R17
A93a)
Typ(en): ABE / EG-Genehmigung(en):
XG e11*98/14*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 145 Hyundai XG 205/50R17 A02) bis A10)
BF1)
215/45R17
215/50R17
A01) K41)
225/45R17
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 9 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der
Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP23
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP23
Anzugsmoment: 125 Nm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 10 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP23
Anzugsmoment: 120 Nm
E54) Nicht zulässig an Fahrzeugausführungen N Sports (N Line).
E55) Nur zulässig an Fahrzeugen ab der EG-Genehmigungs-Nr. e4*2007/46*1157*10
E55a) Nur zulässig an Fahrzeugen bis zu der EG-Genehmigungs-Nr. e4*2007/46*1157*09
E56) Nur zulässig an Fahrzeugen bis zu der EG-Genehmigungs-Nr. e4*2007/46*1318*02
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 2-Kolben Faustsattel Kennz. Mobis Hyundai/Kia mit belüfteter Scheibe
Ø340x30 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G5U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/70R16,
225/55R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 53339 nach §22 StVZO
Nr. : RA-001113-C0-413
Anlage-Nr. : 18a
Seite : 11 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 707
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K41) An Achse 2 sind für eine ausreichende Freigängigkeit folgende Maßnahmen erforderlich:
• der im Bereich des hinteren Stoßfängers hinter dem Kunststoffinnenkotflügel ins Radhaus
stehende Blechsteg ist über die gesamte Länge nach außen und hinten umzulegen; das
Kunststoffinnenradhaus ist in diesem Bereich auszuschneiden
• das ins Radhaus stehende Ende der Befestigungslasche des hinteren Stoßfängers ist
nach oben zu formen,
• der obere Teil des vorderen Kunststoffinnenkotflügels ist bis oberhalb des mittleren
Befestigungspunktes zu kürzen,
• das innere Radhausblech oberhalb des mittleren Befestigungspunktes (vom vorderen
Kunststoffinnenkotflügel) ist an das äußere Karosserieblech einzuformen. (Vorsicht:
Türsicken).
K58) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der Kunststoffniet an der Blechlasche im Bereich 20 Grad hinter Radmitte ist zu entfernen,
• die Radhauskante und die Blechlasche sind im Bereich von Stoßfängeroberkante bis 45
Grad hinter der Radmitte umzulegen,
• der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 18a mit den Seiten 1-11 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ VEC 707 des Auftraggebers Superior Industries Leichtmetallräder Germany GmbH
Geschäftsstelle Essen, 11.06.2021
